AD9772AAST チップ ガイド: ピン配置、機能、および性能

クリーンで安定したアナログ出力を必要とするデジタル信号を扱う場合、AD9772AAST が最適です。このデバイスは、高速で移動する並列データを取得し、それを信頼できる正確なアナログ信号に変換します。14 ビットの解像度、高いサンプリング速度、および連続動作中に耐えられる安定した出力動作が得られます。波形の形成、送信パスの駆動、信号ソースの構築のいずれの場合でも、この DAC はシステム設計を過度に複雑にすることなく、予測可能な結果を​​提供します。

カタログ

1. AD9772AAST の概要
2. AD9772AAST のピン配列の詳細
3. AD9772AAST CAD モデル
4. AD9772AASTの特長
5. AD9772AAST 技術仕様
6. AD9772AASTの機能ブロック図
7. AD9772AAST の基本的な AC 特性テストのセットアップ
8. AD9772AASTのアプリケーション
9. AD9772AASTの外形寸法
10. AD9772AAST の長所と短所
11. AD9772AAST の代替品
12. アナログ・デバイセズ社について
13. 結論

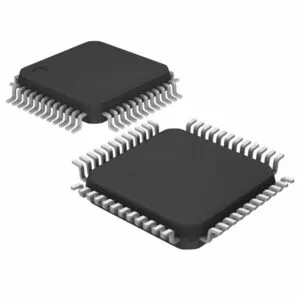

AD9772AAST

AD9772AAST の概要

AD9772AAST は、通信および合成システムにおける高速信号生成用に設計された 14 ビット デジタル - アナログ コンバータです。並列デジタルデータを高い更新レートで正確なアナログ出力に変換し、広帯域波形作成をサポートします。このデバイスは、安定した振幅制御と再現可能な出力動作が必要な送信経路で一般的に使用されます。その構造により、予測可能な信号品質を維持しながら、デジタル処理ロジックへの直接接続が可能になります。この部品は、一貫したアナログ変換性能に依存するワイヤレス インフラストラクチャ、ブロードバンド機器、実験室用信号源に適しています。AD9772AASTをお探しですか?現在の在庫、納期、価格を確認するにはお問い合わせください。

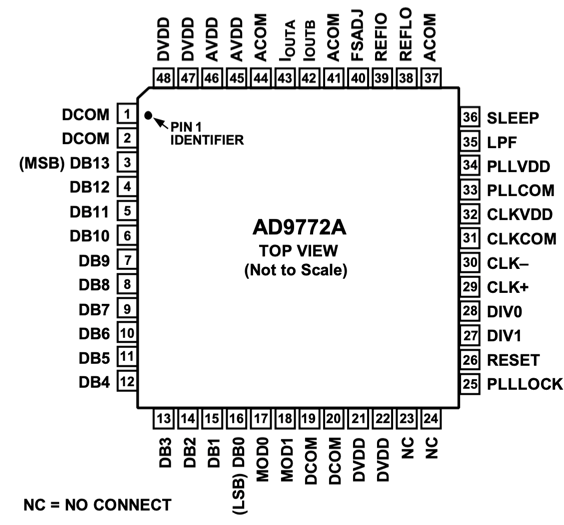

AD9772AAST のピン配列の詳細

AD9772AAST Pinout Details

AD9772AAST ピンの説明

ピン番号 ニーモニック 説明
1、2、19、20 DCOM デジタル共通アース接続。
3 DB13 最上位データビット入力。
4~15 DB12からDB1へ ビット 12 からビット 1 までのパラレル デジタル データ入力。
16 DB0 最下位データビット入力。
17 MOD0 デジタル ハイパス フィルター応答制御はアクティブ ハイで、MOD1 をハイに設定すると、半波デジタル ミキシング、4 分の 1 波デジタル ミキシングが可能になります。
18 MOD1 ゼロスタッフィングモード制御、アクティブハイは、MOD0 でハイに設定すると、ゼロスタッフィング、1/4 波長デジタルミキシングが可能になります。
21、22、47、48 DVDD デジタル電源電圧入力、3.1 V ~ 3.5 V。
23、24 ノースカロライナ州 接続せず、開いたままにしておきます。
25 プルロック PLL が無効な場合、フェーズ ロック ループ ロック インジケーターまたは 1x クロック出力。High は PLL がロックされていることを示し、最大ファンアウトは 10 pF 未満です。
26 リセット PLL が無効な場合に内部クロックを同期するために使用される内部分周器リセット入力。
27、28 DIV1、DIV0 PLL プリスケーラ分周比制御ピン。
29 CLK+ 非反転差動クロック入力。CLKVDD の 2 分周にバイアスされます。
30 CLK− 反転差動クロック入力。CLKVDD を 2 で割った電圧にバイアスされます。
31 CLKCOM クロック入力の共通基準。
32 CLKVDD クロック入力電源電圧、3.1 V ~ 3.5 V。
33 PLLCOM 位相ロックループの共通基準。
34 PLLVDD フェーズ ロック ループの電源電圧、3.1 V ~ 3.5 V を PLLCOM に接続して、PLL クロック マルチプライヤを無効にします。
35 LPF PLL ループ フィルター ノード。更新レートが 10 MSPS を下回らない限り開いたままにし、外部 RC ネットワークが必要な場合。
36 睡眠 パワーダウン制御入力、アクティブ High、未使用の場合は ACOM に接続します。
37、41、44 アコム アナログ共通グランド接続。
38 リフロ 内部 1.2 V リファレンス用のリファレンス グランド。内部リファレンスを無効にするには AVDD に接続します。

AD9772AAST CADモデル

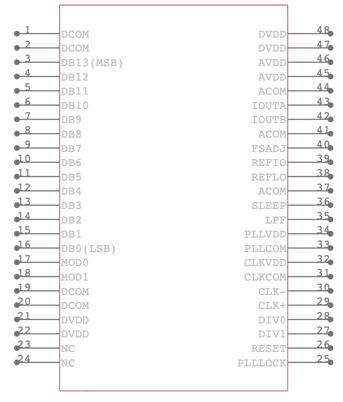

AD9772AAST の記号

AD9772AAST Symbol

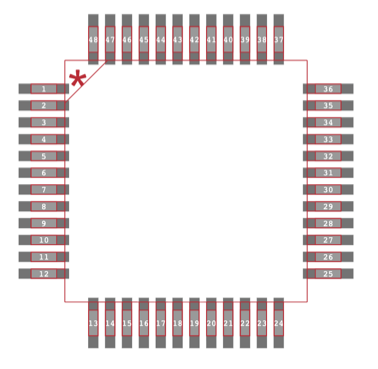

AD9772AAST フットプリント

AD9772AAST Footprint

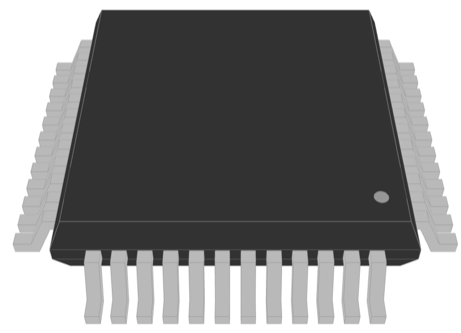

AD9772AAST 3Dモデル

 AD9772AAST 3D Model

AD9772AASTの特長

14 ビットのデジタルからアナログへの解像度

AD9772AAST は 14 ビット分解能を備えており、出力信号レベルを細かく制御できます。この解像度は、デジタル生成された波形をアナログ形式に変換する際の正確な表現をサポートします。これは、信号生成パスにおけるスムーズな信号遷移と安定した振幅動作の維持に役立ちます。

最大 160 MSPS の高速サンプリング能力

このデバイスは 160 MSPS の最大サンプリング レートをサポートし、デジタル データ ストリームの高速変換を可能にします。このサンプリング機能により、AD9772AAST はタイミングの一貫性を損なうことなく広帯域信号を処理できるようになります。継続的な高速データ変換が必要なシステムに適しています。

送信信号パスの動的パフォーマンス

このコンバータは、送信信号パスで安定した動的パフォーマンスを実現するように設計されています。急速に変化するデジタル入力を処理する場合でも、一貫した出力動作を維持します。これにより、通信および合成アプリケーションにおけるクリーンな信号形成がサポートされます。

単一電源動作構造

AD9772AAST は単電源動作用に最適化されており、システム レベルでの電源設計を簡素化します。この構造により、複数の電圧レールの必要性が軽減されます。コンパクトなデジタルおよびミックスドシグナルプラットフォームへの直接的な統合をサポートします。

統合された高速CMOS DACアーキテクチャ

内部 CMOS DAC 構造は、高速スイッチングと予測可能な出力動作をサポートします。このアーキテクチャにより、一貫した信号タイミングを維持しながら、効率的なデジタルからアナログへの変換が可能になります。幅広いデータパターンで安定した動作をサポートします。

低スプリアス歪みの出力動作

このデバイスは、アナログ信号生成時のスプリアス歪みを最小限に抑えるように設計されています。これは、通信関連アプリケーションで波形の精度を維持するのに役立ちます。クリーンなスペクトル動作により、よりクリアな信号再生がサポートされます。

コンパクトな表面実装 LQFP パッケージ

AD9772AAST は、7 x 7 mm の設置面積を持つ 48 リード LQFP パッケージに格納されています。このコンパクトな表面実装形式は、スペースに制約のある設計をサポートします。標準的なプリント基板に簡単に配置できます。

TxDAC Plus 製品ファミリーの統合

TxDAC Plus シリーズの一部として、このデバイスは高速デジタル - アナログ コンバータのファミリーと連携します。この配置により、関連するパーツ間で一貫した機能セットがサポートされます。これにより、同様の信号生成設計内での選択が容易になります。

AD9772AAST 技術仕様

製品の属性 属性値
メーカー アナログ・デバイセズ社
サプライヤーデバイスパッケージ 48-LQFP (7x7)
シリーズ TxDAC+®
パッケージ・ケース 48-LQFP
パッケージ バッグ
取付タイプ 表面実装
基本製品番号 AD9772A
感湿性レベル (MSL) 3 (168 時間)
ECCN EAR99
HTSUS 8542.39.0001

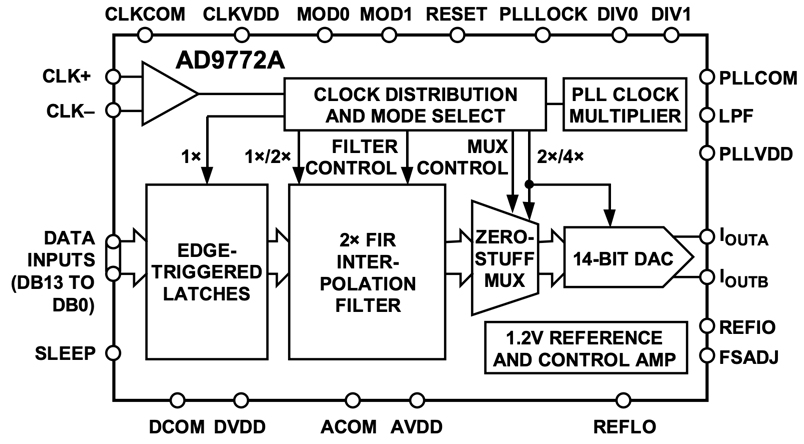

AD9772AASTの機能ブロック図

Functional Block Diagram of AD9772AAST

AD9772AAST デジタル - アナログ コンバータの内部信号パスと制御アーキテクチャを紹介し、14 ビット パラレル入力データが DAC コアに到達する前にエッジ トリガ ラッチ、2× FIR 補間フィルタ、およびゼロ スタッフィング マルチプレクサをどのように通過するかを詳しく説明します。クロック入力は、選択可能な分周器と、より高い内部動作レートをサポートする PLL ベースのクロック乗算器を備えたクロック分配ネットワークに供給し、モード選択とフィルタ制御ロジックが構成設定を管理します。この図では、オンチップの 1.2 V リファレンスおよび制御アンプ、外部リファレンス調整ピン、差動電流出力、および個別のアナログおよびデジタルの電源およびグランド ドメインも特定しており、タイミング、データ処理、およびバイアス機能がデバイス内でどのように統合されているかを示しています。

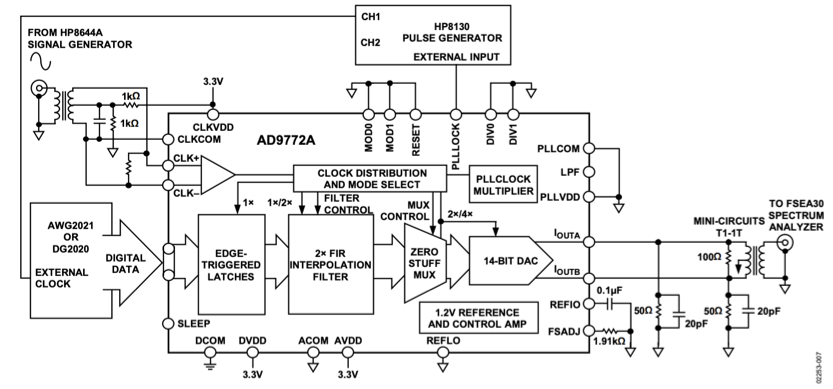

AD9772AAST の基本的な AC 特性評価テストのセットアップ

asing functions are integrated within the device. Basic AC Characterization Test Setup of AD9772AAST

実験室テスト中に AD9772AAST の AC 性能を評価するために使用される基準測定構成を定義します。デジタル データはパターン ジェネレーターまたは信号ソースから供給され、リセットおよびモード選択ピン用のオプションのパルス ジェネレーター制御を使用して、差動クロック入力を介してデバイスにクロック入力されます。内部クロック分配、補間フィルタ、DAC ステージは制御された電源電圧の下で動作し、差動電流出力はインピーダンス整合ネットワークと結合コンポーネントを介してルーティングされます。調整された出力信号はスペクトラム アナライザなどの外部テスト機器に接続され、定義された動作条件下でスペクトル純度、歪み、ノイズ特性を測定できるようになります。

AD9772AASTのアプリケーション

無線通信送信機

AD9772AAST は、送信前にデジタル データを安定したアナログ信号に変換する必要があるワイヤレス送信システムで使用されます。高い更新レートをサポートし、広帯域変調方式をスムーズに処理できます。これにより、予測可能な出力動作と連続動作中の一貫した信号整形を必要とする送信経路に適しています。

ダイレクトデジタル合成システム

ダイレクト・デジタル合成システムでは、AD9772AAST は数値的に生成された波形を制御された分解能でアナログ信号に変換します。幅広い周波数範囲にわたって正確な波形再生をサポートします。これにより、合成システムは信号生成タスク中に再現可能な周波数と振幅特性を維持できます。

信号発生器

このデバイスは、開発、検証、および校正作業に使用される信号発生器に一般的に適用されます。デジタルパターンから派生した正確なアナログ出力を可能にします。これにより、信号発生器はさまざまな動作条件にわたってクリーンで再現性のあるテスト信号を生成できます。

試験および測定機器

AD9772AAST は、分析と検証のために制御されたアナログ出力に依存するテストおよび測定機器に統合されています。その変換動作により、長期にわたって安定した信号レベルがサポートされます。この一貫性は、繰り返しの測定サイクル中に信頼性の高いテスト結果を維持するのに役立ちます。

IFおよびベースバンド信号処理

中間周波数およびベースバンド信号処理チェーンでは、この部品は処理されたデジタル データをアナログ形式に変換してさらに処理します。スムーズな信号遷移と安定した出力レベルをサポートします。このため、アナログ変換前に複雑なデジタルデータを処理するシステムに適しています。

ブロードバンド通信インフラ

AD9772AAST は、連続的な高速データ ストリームをアナログ信号に変換する必要があるブロードバンド通信インフラストラクチャで使用されます。最新の通信規格で要求される広帯域動作をサポートします。これにより、インフラストラクチャ システムは、持続的なデータ送信中に安定した信号出力を維持できます。

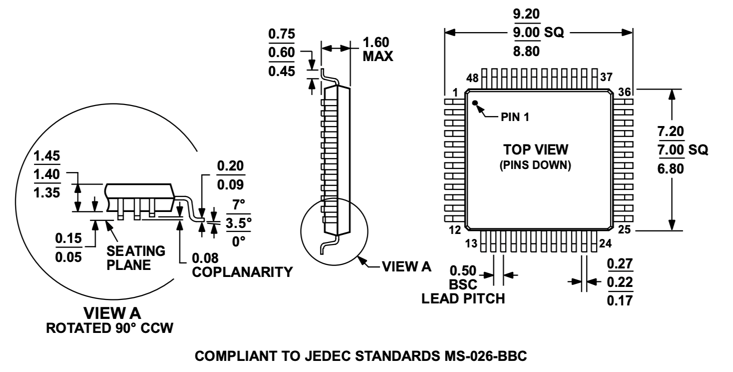

AD9772AASTの外形寸法

Outline Dimensions of AD9772AAST

AD9772AAST で使用される 48 リード ロープロファイル クアッド フラット パッケージの機械的パッケージ寸法を定義します。測定値はミリメートル単位で提供され、JEDEC MS-026-BBC 規格に準拠しています。上面図では、正方形のボディの外形、ピン 1 の方向、ボディ全体のサイズ、リード ピッチが指定され、側面図と断面図では、パッケージの高さ、座面、リードの厚さ、および共面性の制限が示されます。詳細なコールアウトにより、リード長と本体寸法の最大および最小公差が特定され、正確な PCB フットプリント設計、アセンブリの位置合わせ、および機械的クリアランスの検証がサポートされます。

AD9772AAST の長所と短所

利点

• 高いサンプリングレートで広帯域信号生成をサポート

• 14 ビット解像度により、速度と出力精度のバランスが取れます。

• 送信信号パスに適した TxDAC Plus アーキテクチャ

• コンパクトな LQFP パッケージで高密度の PCB レイアウトをサポート

• IFおよびベースバンド信号生成における安定した動作

• 通信および計装システムでの使用が確立されている

短所

• 統合された出力アンプなし

• 低速 DAC デバイスよりも消費電力が高い

• シングルチャンネル動作のみ

• 新しい DAC ソリューションと比較した古い設計

• 一貫した高速結果を得るには慎重な PCB レイアウトが必要

AD9772AASTの代替品

部品番号 メーカー 主な特長 使用例/注意事項
AD9772AASTZ アナログ・デバイセズ株式会社 バッファ付き出力と表面実装 LFBGA パッケージを備えた高精度 TxDAC+® 高速デジタル - アナログ コンバータ。 通信および計測における高速信号の生成および変調に適しています。
AD9772AASTZRL アナログ・デバイセズ株式会社 TxDAC+® DAC はテープ&リールパッケージで自動組み立てが可能で、一貫した高速パフォーマンスを提供します。 信頼性の高い DAC 統合を必要とするシステムの大量生産に最適です。
AD9772AST アナログ・デバイセズ株式会社 パラレル LVDS インターフェイスと露出パッド パッケージを備えたバッファ付き出力 DAC により、熱性能が最適化されます。 高速デジタル信号処理、試験および測定、通信機器に使用されます。

アナログ・デバイセズ社について

Analog Devices, Inc. は、アナログ、ミックスドシグナル、デジタル信号処理コンポーネントの設計に重点を置いた世界的なテクノロジー企業です。同社は、通信、産業システム、自動車エレクトロニクス、ヘルスケア機器、計装などの幅広い市場にサービスを提供しています。同社の製品ポートフォリオには、複雑な電子システムで使用されるデータコンバータ、アンプ、インターフェースデバイス、センサー、電源管理ソリューションが含まれます。同社は、長い製品ライフサイクル、強力な技術文書、システム レベルの設計をサポートする広範なエコシステムで知られています。そのソリューションは、正確な信号処理と安定した動作が必要な場合によく使用されます。

結論

AD9772AAST は、高速信号生成用に構築された信頼性の高い 14 ビット D/A コンバータとして優れています。強力なサンプリング パフォーマンス、クリーンな出力動作、および送信、合成、およびテスト システムで適切に機能する設計が得られます。単一電源セットアップとコンパクトな LQFP パッケージにより、統合がより簡単になります。このデバイスは TxDAC Plus アーキテクチャの恩恵も受けており、安定した信号品質の維持に役立ちます。出力アンプは含まれていませんが、適切な外部回路と組み合わせると、一貫した結果が得られます。全体として、高速で再現性のあるアナログ変換が必要な場合には確実な選択肢です。

データシートPDF

AD9772AAS データシート:

AD9772AAS.pdf

関連情報

ALLELCO LIMITED

Allelcoは、国際的に有名なワンストップです ハイブリッド電子コンポーネントの調達サービスディストリビューターは、グローバルトップ500 OEM工場や独立ブローカーを含むグローバルな電子製造および流通業界向けの包括的なコンポーネント調達およびサプライチェーンサービスを提供することを約束します。
もっと見る

クイックお問い合わせ

お問い合わせを送ってください、すぐに返信します。

数量

一般的な問題 [FAQ]

1. AD9772AAST はどのようなタイプのデバイスですか?

AD9772AAST は、高速信号生成用に設計された 14 ビット D/A コンバータです。

2. AD9772AAST の最大サンプリングレートはどれくらいですか?

最大 160 MSPS のサンプリング レートをサポートしているため、広帯域信号に適しています。

3. AD9772AAST は単一電源を使用しますか?

はい、単電源動作向けに設計されているため、電源設計が簡素化されます。

4. AD9772AAST はどのようなパッケージに含まれていますか?

このデバイスは、コンパクトな設置面積の 48 ピン LQFP パッケージに収容されています。

5. AD9772AAST はどこで一般的に使用されますか?

これは、ワイヤレス送信機、信号発生器、テスト機器、IF またはベースバンド信号処理システムでよく使用されます。
