LFE3-35EA-7FTN256C FPGA：仕様、機能、および利点

格子半導体のLFE3-35EA-7FTN256Cは、LatticeECP3™FPGAファミリーの重要なモデルであり、高性能と手頃な価格を組み合わせています。このガイドは、通信およびコンピューティングシステムから産業制御および航空宇宙まで、幅広い技術ニーズを満たすことを目的とした、LFE3-35EA-7FTN256Cの詳細な機能、使用、および技術的側面をカバーしています。高速セルデス機能、大規模なメモリ、および高度な処理に焦点を当てたこのガイドは、このFPGAを費用対効果の高い高需要プロジェクトで使用したい優れたものです。

カタログ

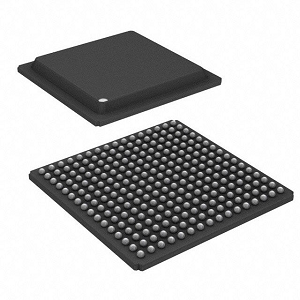

LFE3-35EA-7FTN256C説明

LFE3-35EA-7FTN256C Lattice SemiconductorのLatticeecp3™FPGAファミリーから、高性能とコスト効率のバランスを際立たせています。このモデルは、約33,000のロジック要素のロジック密度が特徴で、256ピンのファインピッチ薄いボールグリッドアレイ（FTBGA）パッケージに収容されています。市販の温度範囲をサポートし、7の速度グレードに最適化されており、さまざまな条件下で堅牢な動作を確保します。注目すべき機能には、Xaui Jitterコンプライアンスを備えたマルチプロトコル3.2G Serdes、DDR3メモリインターフェイス、高度なDSP機能、およびかなりのオンチップメモリ​​が含まれますが、すべてが低消費電力を維持します。FPGAは、デュアルブート機能やビットストリーム暗号化などの安全で柔軟な構成オプションを提供します。高速、大量、コストに敏感なアプリケーションに最適です。

LFE3-35EA-7FTN256Cのバルク購入により、コストの管理中に最先端のテクノロジーを採用することはシームレスになります。

LFE3-35EA-7FTN256C CADモデル

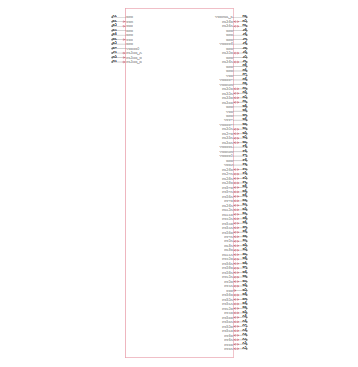

LFE3-35EA-7FTN256Cシンボル

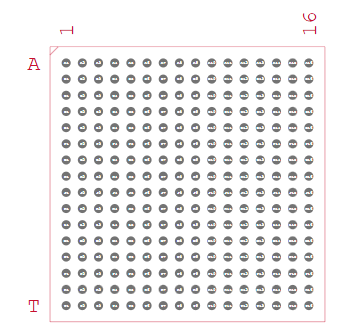

LFE3-35EA-7FTN256Cフットプリント

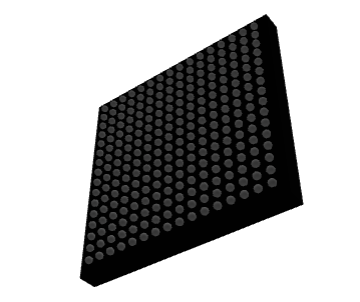

LFE3-35EA-7FTN256C 3Dモデル

LFE3-35EA-7FTN256Cブロック図

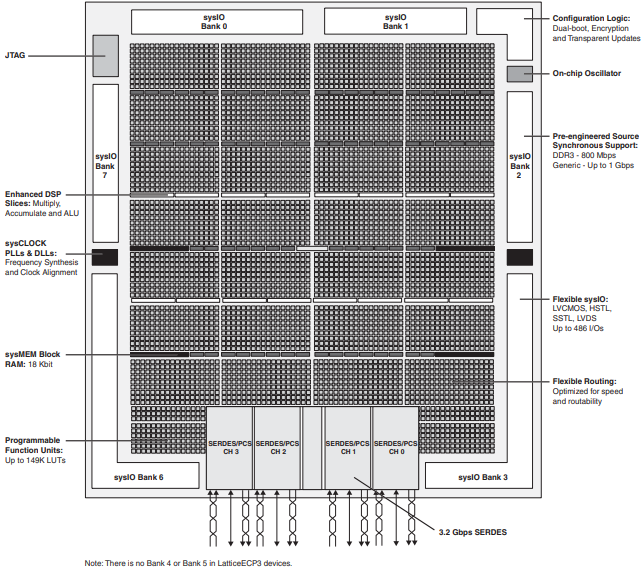

格子LFE3-35EA-7FTN256C FPGAのブロック図は、デバイスの内部アーキテクチャと機能ブロックを示しています。中央では、プログラマブル機能ユニット（PFU）は、柔軟なロジック実装のために最大149kのルックアップ表（LUTS）を提供します。PFUを囲む、 sysmemブロック 効率的なデータストレージと処理のために、18 Kbit RAMを備えた分散RAMリソースを提供します。 強化されたDSPスライス、アーキテクチャ内に統合され、信号処理や算術集約的なタスクの乗算や蓄積などの高速操作を可能にします。

Sysioブロック、FPGAのエッジの周りに分配され、LVCMOS、HSTL、SSTL、LVDSなどの柔軟なI/O標準を提供する銀行（例：銀行0から銀行7）にグループ化されます。これらの銀行は、最大486のユーザー構成I/Oピンをサポートし、外部コンポーネントと周辺機器とのシームレスな統合を提供します。この図は、ような特殊な機能も強調しています sysclock、クロック周波数の合成とアラインメントのためにPLLとDLLを統合し、正確なタイミングと同期を確保します。serdes/pcs 下部にあるチャネルは、高速シリアルデータ通信を提供し、最大3.2 Gbpsのデータレートをサポートし、高帯域幅アプリケーションに最適です。デュアルブートや暗号化を含むオンチップオシレーターと構成ロジックは、運用上の信頼性とセキュリティを強化します。

LFE3-35EA-7FTN256C仕様

タイプ	パラメーター
メーカー	Lattice Semiconductor Corporation
シリーズ	ECP3
パッケージング	トレイ
パーツステータス	アクティブ
ラボ/CLBの数	4125
ロジック要素/セルの数	33,000
合計RAMビット	1,358,848
I/Oの数	133
電圧 - 供給	1.14V〜1.26V
取り付けタイプ	表面マウント
動作温度	0°C〜85°C（TJ）
パッケージ /ケース	256-BGA
サプライヤーデバイスパッケージ	256-ftbga（17x17）
基本製品番号	LFE3-35

LFE3-35EA-7FTN256C機能

動作温度範囲： 0°C〜85°Cの商業温度範囲内で動作し、商業用電子機器の展開に典型的なさまざまな環境条件で信頼できるパフォーマンスを確保します。

供給電圧： FPGAは1.2Vの供給電圧で動作し、デバイスの全体的な消費電力を削減するのに役立ち、電力に敏感なアプリケーションに適しています。

合計RAMビット： 1,358,848ビットのRAMを備えたこのFPGAは、かなりのメモリリソースを提供します。これは、ビデオ処理や複雑なデジタル信号管理などのデータバッファリングを必要とするアプリケーションに有益です。

プログラム可能なロジックタイプ： フィールドプログラム可能なゲートアレイ（FPGA）として、このデバイスは、特定のアプリケーションニーズを満たすために製造後にカスタマイズできる多用途のプログラム可能なロジックを提供し、ハードウェア設計に柔軟性と寿命を延ばします。

ピンカウント： このデバイスには、電源、グランド、さまざまな信号インターフェイスを含む256個のピンがあり、システム内の他のコンポーネントとのインターフェースのための十分な接続オプションを提供します。

出力の数： これには133の出力が含まれており、高速データ転送と信号処理を含むアプリケーションの広範なデータ出力機能を促進します。

ロジック要素/セルの数： FPGAには33,000のロジック要素またはセルが含まれており、電気通信、産業、および自動車アプリケーションに必要な複雑なロジック操作に堅牢な処理能力と構成可能性を提供します。

ラボ/CLBの数： 4,125個のロジック配列ブロック（LAB）または構成可能なロジックブロック（CLB）があります。これは、FPGA内でロジック関数を実装するための主要なビルディングブロックであり、さまざまなデジタル計算と操作を処理するデバイスの能力を高めます。

I/OSの数： 133 I/OSを使用すると、デバイスは広範なインターフェース機能を提供し、他の周辺デバイスへの多数の接続を必要とするアプリケーションで使用するのに多用になります。

CLBの組み合わせ遅延： 構成可能なロジックブロック（CLB）の最大組み合わせ遅延は0.335 nsであり、CLBS内のロジックゲートが切り替える速度を示し、FPGA内のロジック操作の全体的な速度に影響します。

クロック周波数： 最大420 MHzのクロック周波数をサポートします。これにより、高速操作が可能になり、迅速な処理とデータスループットを必要とするアプリケーションに有益です。

LFE3-35EA-7FTN256Cアプリケーション

通信システム（ルーターとスイッチ）

LFE3-35EA-7FTN256Cは、通信システムで使用されるルーターとスイッチでの展開に最適です。高速セルド機能と高度なメモリインターフェイスのサポートにより、ネットワークトラフィックとルーティング機能を効率的に管理するために必要な効率的なデータ処理とスループットが可能になります。高クロック周波数（最大420 MHz）で動作するFPGAの能力により、データ処理の遅延が最小限に抑えられ、ネットワークインフラストラクチャの高性能が維持されます。

コンピューティングシステム（サーバーとワークステーション）

サーバーやワークステーションなどのコンピューティングシステムでは、このFPGAはパフォーマンスの向上とエネルギー効率に貢献しています。デバイスの実質的な論理密度とRAMは、複雑なデータ処理タスクを促進しますが、低電力動作は、コンピューティングシステムの熱フットプリントと全体的なエネルギー消費の削減に役立ちます。高いI/O Countは、周辺機器やその他のハードウェアコンポーネントの広範な接続オプションをサポートしています。

産業制御システム（自動化とロボット工学）

LFE3-35EA-7FTN256Cは、自動化やロボット工学を含む産業制御アプリケーションに優れています。その堅牢な処理機能と構成可能なロジックブロックにより、自動化技術で必要な正確な制御が可能になります。FPGAは、単一のチップに複数の関数を統合して、ハードウェアの複雑さを減らし、制御システムの信頼性を向上させることができます。

航空宇宙および防衛システム（レーダーおよびナビゲーションシステム）

このFPGAは、レーダーやナビゲーションシステムなどの航空宇宙および防衛アプリケーションにも適しています。広い温度範囲内で機能する能力とその高い論理要素カウントにより、最新のレーダーシステムが必要とする複雑なアルゴリズムとデータ集約型タスクを処理できるようになります。ビットストリーム暗号化のようなセキュリティ機能は、防衛アプリケーションで使用される機密データが、改ざんまたは不正アクセスに対して保護されたままであることを確認します。

LFE3-35EA-7FTN256C同様の部品

• LFE3-35EA-7FTN256I

• LFE3-35EA-6FN672C

• LFE3-35EA-6FTN256C

LFE3-35EA-7FTN256Cの使用方法は？

LFE3-35EA-7FTN256Cは、格子半導体のECP3 FPGAシリーズの一部であり、エネルギー効率が高く費用対効果が高いように設計されています。このFPGAは、高度なSerdes、DDR3メモリインターフェイス、強力なDSP機能などの機能を備えているため、さまざまな高速アプリケーションに適しています。このFPGAを始めるには、最初にデータシートを読んでデバイスをよく理解する必要があります。データシートでは、FPGAの仕組み、その機能、および使用方法についての詳細を提供します。この情報は、Lattice Semiconductor Webサイトで見つけることができます。

次に、職場環境を準備します。これには、Latticeからダイヤモンド設計ソフトウェアのダウンロードとインストールが含まれます。このソフトウェアは、FPGAデザインの作成と構築に役立ちます。ソフトウェアや使用する可能性のあるその他のコンポーネントに必要なライセンスもあることを確認してください。VHDLやVerilogなどのプログラミング言語を使用してFPGAデザインを作成して設計を開始します。設計プロセスをスピードアップする必要がある場合は、IPコアと呼ばれる事前に作成されたコンポーネントを使用できます。これは、格子によっても提供されます。設計をFPGAにロードする前に、ダイヤモンドソフトウェアで動作するModelSimなどのシミュレーションツールを使用して徹底的に確認してください。これにより、エラーを早期にキャッチできます。

デザインがシミュレーションで機能すると確信したら、FPGAでデザインの合成と実装に進むことができます。これには、FPGAが理解できる形式にコードを変換し、FPGAの構造内でそのコードを整理することが含まれます。これで、実際にFPGAをプログラムする準備ができました。デザインからビットストリームファイルを生成し、HW-USBN-2Bダウンロードケーブルなどの特定のプログラミングハードウェアを使用してFPGAに転送できます。プログラミング後、FPGA設計をデバイスで直接テストします。LatticeのLeveming Logic Analyzerなどのツールを使用して、デザインをトラブルシューティングと改良します。テスト結果に基づいて設計を改善し続けます。最後に、デザインが完全にテストされ、予想どおりに機能すると、最終アプリケーションで使用できます。

LFE3-35EA-7FTN256C利点

低消費電力

このFPGAは、他のSerdes対応FPGAと比較して、電力要件の削減で際立っています。電力の約半分を利用しています。これは、システムのエネルギー消費を管理するための大きな利点です。この低消費電力は、バッテリーの寿命を延ばし、複雑な冷却システムの必要性を減らし、FPGAをポータブルおよびエネルギーに敏感なアプリケーションに理想的にします。

費用対効果

LFE3-35EA-7FTN256Cは、経済的に有利になるように設計されています。高機能とパフォーマンスを維持しながら、競争力のある価格設定を提供します。この費用対効果により、スタートアップや大規模な展開が同様にアクセスできるようになり、幅広い企業が金銭的な緊張なしに高度な技術を製品に統合できるようになります。

高性能セルデス

Xaui Jitter標準に準拠するマルチプロトコル3.2G Serdesを装備したFPGAは、高速データ転送をサポートできます。この機能は、高速ネットワーキング機器、データセンター、通信インフラストラクチャなど、高速で信頼性の高い通信を必要とするアプリケーションに適しています。

高度なDSP機能

このデバイスには、複雑な数学機能を効率的に処理できる高度なデジタル信号処理（DSP）機能が含まれています。これは、画像処理、オーディオ、ビデオの圧縮、およびパフォーマンスと速度が必要な他のDSP集約型タスクを含むアプリケーションで重要です。

柔軟な構成オプション

デュアルブート機能やビットストリーム暗号化などの機能を備えたLFE3-35EA-7FTN256Cは、展開のセキュリティと柔軟性の向上を提供します。デュアルブートオプションにより、フォールバック構成が可能になり、システムの信頼性が向上します。一方、ビットストリーム暗号化はセキュリティの追加層を提供し、知的財産とシステム運用を不正アクセスと改ざんから保護します。

LFE3-35EA-7FTN256Cメーカー

1983年に設立され、オレゴン州ヒルズボロに拠点を置くLattice Semiconductor Corporationは、低電力で高性能のフィールドプログラム可能なゲートアレイ（FPGA）を行う大手企業です。これらのFPGAは、さまざまなタスクを実行するようにプログラムできる特別なチップであり、通信、コンピューター、産業自動化、車、電子機器などの多くの分野で役立ちます。Latticeは、エッジコンピューティングや人工知能などの最新のテクノロジーに最適な、小規模でエネルギー効率の良い柔軟なソリューションの作成に焦点を当てています。製品の範囲には、高度なシステムの設計に役立つLFE3-35EA-7FTN256Cなどのチップが含まれています。ハードウェアに加えて、Latticeは使いやすいソフトウェアツールを提供して、カスタマイズされたデザインを作成します。サンノゼ、上海、シンガポールを含む世界中にオフィスがあり、格子は世界市場にサービスを提供しています。Latticeは、革新的で効率的なソリューションを使用して、テクノロジーを進める上で重要なプレーヤーであり続けています。

結論

LFE3-35EA-7FTN256C FPGAは、合理的なコストで柔軟で高性能のソリューションを提供することに対する格子半導体の献身を強調しています。低エネルギーの使用、強力な構成性、迅速なデータ処理を特徴とするこのFPGAは、高速ネットワーキングや正確な産業自動化など、さまざまな用途に最適です。このガイドは、その仕様、使用方法、および適用できる場所に関する詳細な情報を提供します。これは、トップパフォーマンスのために技術プロジェクトでLFE3-35EA-7FTN256Cを最大限に活用するのに役立ちます。
