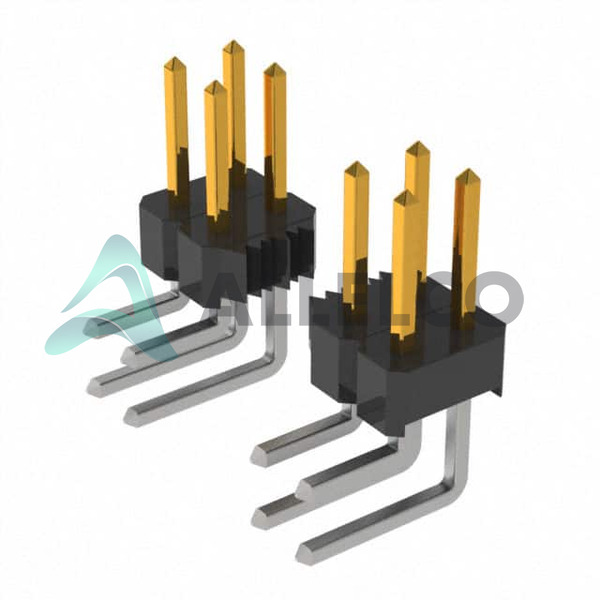

2378-5121-TGの技術仕様
3M - 2378-5121-TG技術仕様、属性、パラメーター、および3M - 2378-5121-TG仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | 3M | |
| 定格電圧 | - | |
| 終了 | Solder | |
| スタイル | Board to Board or Cable | |
| 逃げる | Unshrouded | |
| シリーズ | 2300 | |
| 行間隔 - 嵌合 | 0.100' (2.54mm) | |
| ピッチメイティング | 0.100' (2.54mm) | |
| パッケージ | Bulk | |
| 全体的なコンタクト長 | - | |
| 運転温度 | -55°C ~ 105°C | |
| 行数 | 2 | |
| ロードされたポジション数 | All | |
| ポジション数 | 78 | |
| 装着タイプ | Through Hole, Right Angle | |
| 材料燃焼性評価 | UL94 V-0 | |
| 嵌合したスタッキングハイツ | - | |
| 差動データ伝送 | Thermoplastic, Glass Filled |
| 製品属性 | 属性値 | |
|---|---|---|
| 断熱高さ | 0.242' (6.14mm) | |
| 絶縁カラー | Black | |
| 保護等級 | - | |
| 特徴 | - | |
| 固定タイプ | Push-Pull | |
| 現在の評価（AMP） | 3A | |
| 連絡先タイプ | Male Pin | |
| コンタクト形状 | Square | |
| コンタクト材質 | Copper Alloy | |
| コンタクト長 - ポスト | 0.110' (2.79mm) | |
| コンタクト長 - 嵌合 | 0.230' (5.84mm) | |
| 接点仕上げ厚さ - ポスト | 100.0µin (2.54µm) | |
| 接点仕上げ厚さ - 嵌合 | 10.0µin (0.25µm) | |
| コンタクトフィニッシュ - ポスト | Tin-Lead | |
| 接点仕上げ - 嵌合 | Gold | |
| コネクタタイプ | Header | |
| 基本製品番号 | 2378 | |
| アプリケーション | - |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | RoHS非対応 |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Affected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
右側の三つのパーツは3M 2378-5121-TGと同様の仕様
| 製品属性 |  |
 |
 |
 |
|---|---|---|---|---|
| 部品型番 | 2378-5121-TG | 2378-6221-TG | 2378-6121-TG | 2378-5221-TG |
| メーカー | 3M | 3M | 3M | 3M |
| パッケージ | Bulk | Bulk | Bulk | Bulk |
| 断熱高さ | 0.242' (6.14mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.242' (6.14mm) |
| シリーズ | 2300 | 2300 | 2300 | 2300 |
| コンタクト長 - ポスト | 0.110' (2.79mm) | 0.120' (3.05mm) | 0.120' (3.05mm) | 0.110' (2.79mm) |
| ピッチメイティング | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| スタイル | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable |
| コンタクトフィニッシュ - ポスト | Tin-Lead | Tin-Lead | Tin-Lead | Tin-Lead |
| 連絡先タイプ | Male Pin | Male Pin | Male Pin | Male Pin |
| 現在の評価（AMP） | 3A | 3A | 3A | 3A |
| 差動データ伝送 | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled |
| 行間隔 - 嵌合 | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| 基本製品番号 | 2378 | 2378 | 2378 | 2378 |
| 接点仕上げ厚さ - ポスト | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) |
| 運転温度 | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C |
| コンタクト形状 | Square | Square | Square | Square |
| 装着タイプ | Through Hole, Right Angle | Through Hole | Through Hole | Through Hole, Right Angle |
| 特徴 | - | - | - | - |
| アプリケーション | - | - | - | - |
| 終了 | Solder | Solder | Solder | Solder |
| 材料燃焼性評価 | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| 定格電圧 | - | - | - | - |
| 接点仕上げ厚さ - 嵌合 | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) |
| 保護等級 | - | - | - | - |
| 嵌合したスタッキングハイツ | - | - | - | - |
| 行数 | 2 | 2 | 2 | 2 |
| コンタクト長 - 嵌合 | 0.230' (5.84mm) | 0.318' (8.08mm) | 0.230' (5.84mm) | 0.318' (8.08mm) |
| 全体的なコンタクト長 | - | 0.538' (13.67mm) | 0.450' (11.43mm) | - |
| 接点仕上げ - 嵌合 | Gold | Gold | Gold | Gold |
| コンタクト材質 | Copper Alloy | Copper Alloy | Copper Alloy | Copper Alloy |
| 固定タイプ | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
| ロードされたポジション数 | All | All | All | All |
| 逃げる | Unshrouded | Unshrouded | Unshrouded | Unshrouded |
| ポジション数 | 78 | 78 | 78 | 78 |
| 絶縁カラー | Black | Black | Black | Black |
| コネクタタイプ | Header | Header | Header | Header |
