HTMLデータシート
1903978 Drawing.pdfPCN設計/仕様
1903978 Drawing 08/Mar/2015.pdf1-1903978-1の技術仕様

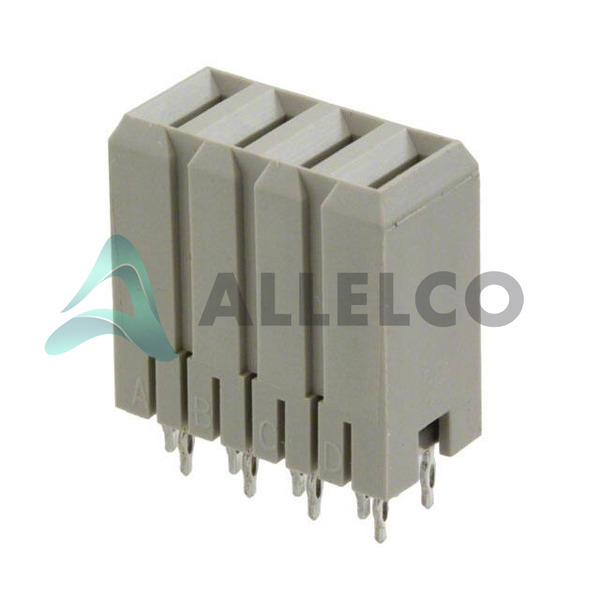

TE Connectivity AMP Connectors - 1-1903978-1技術仕様、属性、パラメーター、およびTE Connectivity AMP Connectors - 1-1903978-1仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | TE Connectivity | |
| 定格電圧 | 250V | |
| 終了 | Press-Fit | |
| シリーズ | UPM (Universal Power Modules) | |
| ピッチ | - | |
| パッケージ | Tube | |
| 運転温度 | -55°C ~ 125°C | |
| 行数 | 1 | |
| ロードされたポジション数 | All | |
| ポジション数 | 4 | |
| 列数 | - | |
| 装着タイプ | Through Hole |
| 製品属性 | 属性値 | |
|---|---|---|
| 材料燃焼性評価 | - | |
| 特徴 | - | |
| 現在の評価（AMP） | 8A | |
| 端子レイアウト、標準 | 4 Power | |
| コンタクト仕上げ厚 | 30.0µin (0.76µm) | |
| コンタクト仕上げ | Gold | |
| コネクタ用途 | Backplane | |
| コネクタタイプ | Receptacle, Female Blade Sockets | |
| コネクタのスタイル | Blade Power | |
| 色 | Natural | |
| 基本製品番号 | 1903978 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | RoHS準拠 |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
右側の三つのパーツはTE Connectivity AMP Connectors 1-1903978-1と同様の仕様
| 製品属性 |  |
 |
 |
 |
|---|---|---|---|---|
| 部品型番 | 1-1903978-1 | 1-1904007-1 | 1-1903414-1 | 1-1903389-2 |
| メーカー | TE Connectivity AMP Connectors | TE Connectivity Potter & Brumfield Relays | TE Connectivity AMP Connectors | TE Connectivity AMP Connectors |
| 装着タイプ | Through Hole | Chassis Mount | Free Hanging (In-Line) | Free Hanging (In-Line) |
| コネクタのスタイル | Blade Power | - | - | - |
| パッケージ | Tube | Box | Bulk | Bag |
| ポジション数 | 4 | - | 3 | 3 |
| コンタクト仕上げ | Gold | - | - | - |
| 終了 | Press-Fit | - | - | - |
| 特徴 | - | - | Glow Wire Compliant | - |
| コネクタ用途 | Backplane | - | - | - |
| 材料燃焼性評価 | - | - | - | - |
| 色 | Natural | - | Red | Red |
| シリーズ | UPM (Universal Power Modules) | V23234, AXICOM | Grace Inertia, GIC | Grace Inertia, GIC |
| 行数 | 1 | - | 1 | 1 |
| ロードされたポジション数 | All | - | - | - |
| ピッチ | - | - | 0.354" (9.00mm) | 0.098' (2.50mm) |
| 基本製品番号 | 1903978 | 1904007 | 1903414 | 1903389 |
| コンタクト仕上げ厚 | 30.0µin (0.76µm) | - | - | - |
| 列数 | - | - | - | - |
| 現在の評価（AMP） | 8A | - | - | - |
| 端子レイアウト、標準 | 4 Power | - | - | - |
| 運転温度 | -55°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 105°C | -30°C ~ 105°C |
| コネクタタイプ | Receptacle, Female Blade Sockets | - | Plug | Plug |
| 定格電圧 | 250V | - | - | - |
