503908-4100.pdf.pdf5039084100の技術仕様

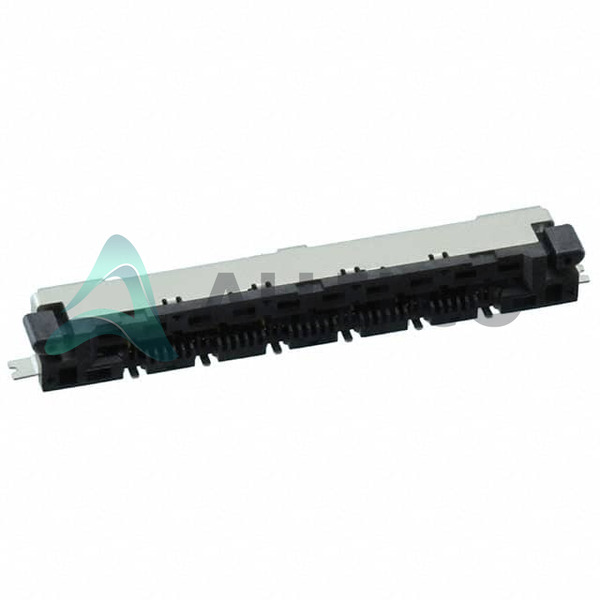

Molex - 5039084100技術仕様、属性、パラメーター、およびMolex - 5039084100仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Molex | |
| 定格電圧 | 50V | |
| 終了 | Solder | |
| シリーズ | Easy-On 503908 | |
| ピッチ | 0.020' (0.50mm) | |
| パッケージ | Tape & Reel (TR) | |
| 運転温度 | -20°C ~ 85°C | |
| ポジション数 | 41 | |
| 装着タイプ | Surface Mount, Right Angle | |
| 嵌合サイクル | 20 | |
| 材料燃焼性評価 | UL94 V-0 | |
| ロック機能 | - | |
| ハウジング材質 | Liquid Crystal Polymer (LCP), Glass Filled | |
| ハウジングカラー | Black |
| 製品属性 | 属性値 | |
|---|---|---|
| ボード上の高さ | 0.148' (3.75mm) | |
| フラットフレックスタイプ | FFC | |
| 特徴 | Solder Retention | |
| FFC、FCB厚さ | 0.33mm | |
| 現在の評価（AMP） | 0.5A | |
| コンタクト材質 | Copper Alloy | |
| コンタクト仕上げ厚 | 3.94µin (0.10µm) | |
| コンタクト仕上げ | Gold | |
| コネクタ/コンタクトタイプ | Contacts, Bottom | |
| ケーブルエンドタイプ | Tabbed | |
| 基本製品番号 | 503908 | |
| アクチュエータ材質 | - | |
| アクチュエータ色 | - |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
右側の三つのパーツはMolex 5039084100と同様の仕様
| 製品属性 |  |
 |
 |
 |
|---|---|---|---|---|
| 部品型番 | 5039084100 | 5039085100 | 5039085120 | 5039084120 |
| メーカー | Molex | Molex | Molex | Molex |
| 装着タイプ | Surface Mount, Right Angle | Surface Mount, Right Angle | Surface Mount, Right Angle | Surface Mount, Right Angle |
| 特徴 | Solder Retention | Solder Retention | Solder Retention | Solder Retention |
| ロック機能 | - | - | - | - |
| ボード上の高さ | 0.148' (3.75mm) | 0.148" (3.75mm) | 0.148" (3.75mm) | 0.148" (3.75mm) |
| 材料燃焼性評価 | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| コネクタ/コンタクトタイプ | Contacts, Bottom | Contacts, Bottom | Contacts, Bottom | Contacts, Bottom |
| 定格電圧 | 50V | 50V | 50V | 50V |
| 運転温度 | -20°C ~ 85°C | -20°C ~ 85°C | -20°C ~ 85°C | -20°C ~ 85°C |
| 嵌合サイクル | 20 | 20 | 20 | 20 |
| ポジション数 | 41 | 51 | 51 | 41 |
| 基本製品番号 | 503908 | 503908 | 503908 | 503908 |
| コンタクト仕上げ厚 | 3.94µin (0.10µm) | 3.94µin (0.10µm) | 3.94µin (0.10µm) | 3.94µin (0.10µm) |
| コンタクト仕上げ | Gold | Gold | Gold | Gold |
| ハウジングカラー | Black | Black | Black | Black |
| ケーブルエンドタイプ | Tabbed | Tabbed | Tabbed | Tabbed |
| アクチュエータ色 | - | - | - | - |
| フラットフレックスタイプ | FFC | FFC | FFC | FFC |
| FFC、FCB厚さ | 0.33mm | 0.33mm | 0.33mm | 0.33mm |
| ハウジング材質 | Liquid Crystal Polymer (LCP), Glass Filled | Liquid Crystal Polymer (LCP), Glass Filled | Liquid Crystal Polymer (LCP), Glass Filled | Liquid Crystal Polymer (LCP), Glass Filled |
| 終了 | Solder | Solder | Solder | Solder |
| シリーズ | Easy-On 503908 | Easy-On 503908 | Easy-On 503908 | Easy-On 503908 |
| コンタクト材質 | Copper Alloy | Copper Alloy | Copper Alloy | Copper Alloy |
| アクチュエータ材質 | - | - | - | - |
| 現在の評価（AMP） | 0.5A | 0.5A | 0.5A | 0.5A |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| ピッチ | 0.020' (0.50mm) | 0.020" (0.50mm) | 0.020" (0.50mm) | 0.020" (0.50mm) |
