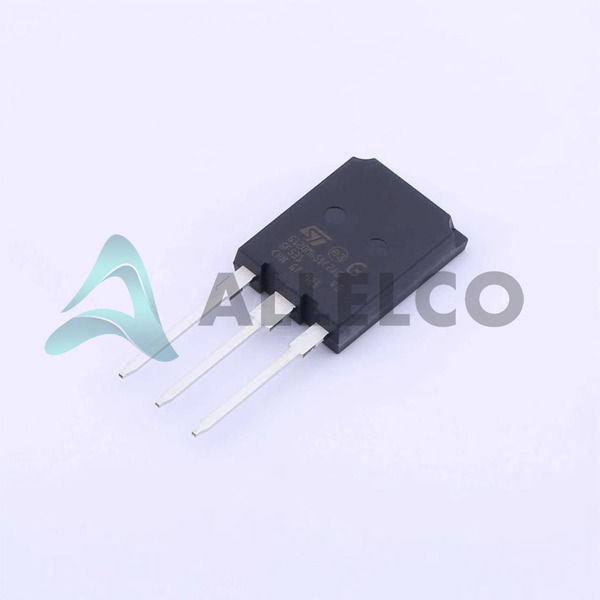

STGYA120M65DF2AG - STMicroelectronics

Name: STMicroelectronics STGYA120M65DF2AG
Brand: STMicroelectronics
SKU: STGYA120M65DF2AG
Price: 3.395 USD
Availability: InStock
Rating: 5 (8 reviews)

メーカー部品型番: STGYA120M65DF2AG

メーカー: STMicroelectronics

Allelco 部品型番: 32D-STGYA120M65DF2AG

品質保証: Allelco 1年保証 - もっと詳しく知る

モデルの説明: IGBT

パッケージ: MAX247™

データシート: 1.STGYA120M65DF2A.pdf ...

データシート
STGYA120M65DF2AG.pdf

PCNアセンブリ/オリジン
Mult Devices Testing 10/May/2018.pdf

PCNパッケージ
STGYA120M65DF2AG Pkg Chgs.pdf

RoHS ステータス: ROHS3準拠

比較

認定

在庫あり: 3399

単価: $4.388
小計: $0.00

より良い価格が欲しいですか？
をとに追加して、すぐにお問い合わせを送信すると、すぐにお客様に連絡します。

数量	単価	累計金額
1+	$4.388	$4.39
10+	$3.92	$39.20
30+	$3.633	$108.99
100+	$3.395	$339.50

上記の価格は税金及び運賃が含まれず、具体的には注文ページで計算します。

高速オプション

支払方法

認定

規格

STGYA120M65DF2AGの技術仕様
STMicroelectronics - STGYA120M65DF2AG技術仕様、属性、パラメーター、およびSTMicroelectronics - STGYA120M65DF2AG仕様に似たパーツ

製品属性	属性値
メーカー	STMicroelectronics
電圧 - コレクタエミッタブレークダウン（最大）	650 V
VGE、Icを@ VCE（上）（最大）	2.15V @ 15V, 120A
試験条件	400V, 120A, 4.7Ohm, 15V
Td（オン/オフ）@ 25℃	66ns/185ns
エネルギーの切り替え	1.8mJ (on), 4.41mJ (off)
サプライヤデバイスパッケージ	MAX247™
シリーズ	M
逆回復時間（trrの）	202 ns
電力 - 最大	625 W

製品属性	属性値
パッケージ/ケース	TO-247-3
パッケージ	Tube
運転温度	-55°C ~ 175°C (TJ)
装着タイプ	Through Hole
入力タイプ	Standard
IGBTタイプ	Trench Field Stop
ゲートチャージ	420 nC
電流 - コレクタパルス（ICM）	360 A
電流 - コレクタ（Ic）（Max）	160 A
基本製品番号	STGYA120

環境と輸出分類

属性	説明
RoHS ステータス	ROHS3準拠
湿度感度レベル（MSL）	1 (Unlimited)
州に到達します	REACH Unaffected
ECCN	EAR99

共通規格を持つ部品

右側の三つのパーツはSTMicroelectronics STGYA120M65DF2AGと同様の仕様

製品属性
部品型番	STGYA120M65DF2	STGYA50H120DF2	STGYA50M120DF3	STGY80H65DFB
メーカー	STMicroelectronics	STMicroelectronics	STMicroelectronics	STMicroelectronics
IGBTタイプ	-	-	-	-
シリーズ	-	-	-	-
装着タイプ	-	Surface Mount	Through Hole	Surface Mount
入力タイプ	-	-	-	Differential
電流 - コレクタパルス（ICM）	-	-	-	-
電流 - コレクタ（Ic）（Max）	-	-	-	-
逆回復時間（trrの）	-	-	-	-
ゲートチャージ	-	-	-	-
パッケージ	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
サプライヤデバイスパッケージ	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
VGE、Icを@ VCE（上）（最大）	-	-	-	-
電圧 - コレクタエミッタブレークダウン（最大）	-	-	-	-
パッケージ/ケース	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
運転温度	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
エネルギーの切り替え	-	-	-	-
Td（オン/オフ）@ 25℃	-	-	-	-
電力 - 最大	-	-	-	-
基本製品番号	-	DAC34H84	MAX500	ADS62P42
試験条件	-	-	-	-

STGYA120M65DF2AGデータテーブルPDF

STGYA120M65DF2AG - STMicroelectronicsのSTGYA120M65DF2AG PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード

データシート: STGYA120M65DF2AG.pdf
PCNアセンブリ/オリジン: Mult Devices Testing 10/May/2018.pdf
PCNパッケージ: STGYA120M65DF2AG Pkg Chgs.pdf
