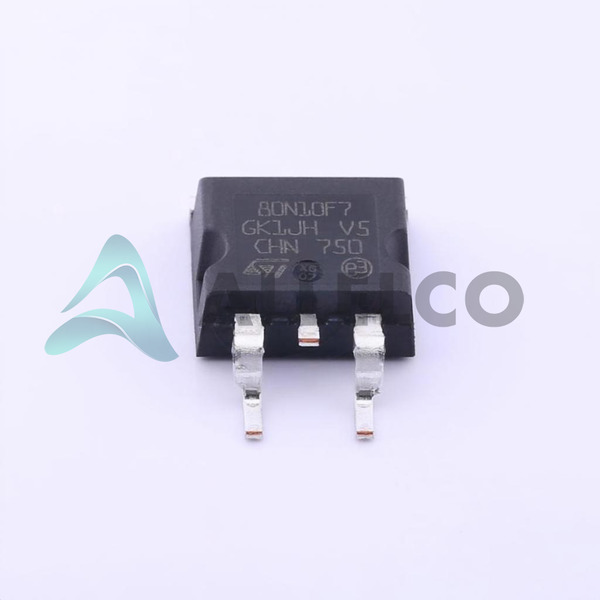

STH80N10F7-2 Image
STH80N10F7-2 Image - 1
画像はイメージです、製品の詳細については、仕様を参考してください。
共有する
 お気に入り
高速オプション
支払方法

STH80N10F7-2 - STMicroelectronics

メーカー 部品型番
STH80N10F7-2
メーカー
STMicroelectronics
Allelco 部品型番
32D-STH80N10F7-2
品質保証
Allelco 1年保証 - もっと詳しく知る
モデルの説明
MOSFET N-CH 100V 80A H2PAK-2
パッケージ
H2Pak-2
データシート
1.STH80N10F7-2.pdf ...

データシート

STx80N10F7,STH80N10F7-2.pdf

PCN陳腐化/ EOL

Mult Dev OBS 2/Apr/2020.pdf

PCNアセンブリ/オリジン

STripFET 21/Jul/2017.pdf
RoHS ステータス
ROHS3準拠
比較
認定
在庫あり: 3700
  • 単価: $0.916
  • 小計: $0.00

より良い価格が欲しいですか？
をとに追加して、すぐにお問い合わせを送信すると、すぐにお客様に連絡します。

数量 単価 累計金額
1+ $0.916 $0.92
10+ $0.785 $7.85
30+ $0.714 $21.42
100+ $0.633 $63.30
500+ $0.598 $299.00
1000+ $0.581 $581.00
上記の価格は税金及び運賃が含まれず、具体的には注文ページで計算します。
高速オプション
支払方法
認定

規格

STH80N10F7-2の技術仕様
STMicroelectronics - STH80N10F7-2技術仕様、属性、パラメーター、およびSTMicroelectronics - STH80N10F7-2仕様に似たパーツ

製品属性 属性値
メーカー STMicroelectronics
同上@ VGS（TH）（最大） 4.5V @ 250µA
Vgs（最大） ±20V
技術 MOSFET (Metal Oxide)
サプライヤデバイスパッケージ H2Pak-2
シリーズ DeepGATE™, STripFET™ VII
同上、Vgsは@ RDSで、（最大） 9.5mOhm @ 40A, 10V
電力消費（最大） 110W (Tc)
パッケージ/ケース TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
パッケージ Tape & Reel (TR)
製品属性 属性値
運転温度 -55°C ~ 175°C (TJ)
装着タイプ Surface Mount
入力容量（Ciss）（Max）@ Vds 3100 pF @ 50 V
ゲートチャージ（Qg）（最大）@ Vgs 45 nC @ 10 V
FETタイプ N-Channel
FET特長 -
駆動電圧（最大Rdsオン、最小Rdsオン） 10V
ソース電圧（VDSS）にドレイン 100 V
電流 - 25℃での連続ドレイン（Id） 80A (Tc)
基本製品番号 STH80N

環境と輸出分類

属性 説明
RoHS ステータス ROHS3準拠
湿度感度レベル（MSL） 1 (Unlimited)
州に到達します REACH Unaffected
ECCN EAR99

共通規格を持つ部品

右側の三つのパーツはSTMicroelectronics STH80N10F7-2と同様の仕様

製品属性 STH80N10F7-2 STH52N10LF3-2AG STH6N95K5-2 STH80N10LF7-2AG
部品型番 STH80N10F7-2 STH52N10LF3-2AG STH6N95K5-2 STH80N10LF7-2AG
メーカー STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Vgs（最大） ±20V ±20V ±30V ±20V
ソース電圧（VDSS）にドレイン 100 V 100 V 950 V 100 V
ゲートチャージ（Qg）（最大）@ Vgs 45 nC @ 10 V 18.5 nC @ 5 V 13 nC @ 10 V 28.3 nC @ 4.5 V
運転温度 -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 175°C (TJ)
電力消費（最大） 110W (Tc) 110W (Tc) 110W (Tc) 110W (Tc)
同上@ VGS（TH）（最大） 4.5V @ 250µA 2.5V @ 250µA 5V @ 100µA -
技術 MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
同上、Vgsは@ RDSで、（最大） 9.5mOhm @ 40A, 10V 20mOhm @ 26A, 10V 1.25Ohm @ 3A, 10V 10mOhm @ 40A, 10V
電流 - 25℃での連続ドレイン（Id） 80A (Tc) 52A (Tc) 6A (Tc) 80A (Tc)
基本製品番号 STH80N STH52 STH6 STH80
パッケージ/ケース TO-263-3, D²Pak (2 Leads + Tab), TO-263AB TO-263-3, D²Pak (2 Leads + Tab), TO-263AB TO-263-3, D²Pak (2 Leads + Tab), TO-263AB TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
FETタイプ N-Channel N-Channel N-Channel N-Channel
パッケージ Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
シリーズ DeepGATE™, STripFET™ VII STripFET™ F3 MDmesh™ K5 Automotive, AEC-Q101, STripFET™
装着タイプ Surface Mount Surface Mount Surface Mount Surface Mount
駆動電圧（最大Rdsオン、最小Rdsオン） 10V 5V, 10V 10V 4.5V, 10V
入力容量（Ciss）（Max）@ Vds 3100 pF @ 50 V 1900 pF @ 400 V 450 pF @ 100 V 2900 pF @ 25 V
FET特長 - - - -
サプライヤデバイスパッケージ H2Pak-2 H2Pak-2 H2Pak-2 H2Pak-2

STH80N10F7-2データテーブルPDF

STH80N10F7-2 - STMicroelectronicsのSTH80N10F7-2 PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード

データシート
STx80N10F7,STH80N10F7-2.pdf
PCN陳腐化/ EOL
Mult Dev OBS 2/Apr/2020.pdf
PCNアセンブリ/オリジン
STripFET 21/Jul/2017.pdf
