RJ45コネクタガイド：ピンアウト、配線、ケーブルタイプ、および使用

このガイドは、RJ45コネクタに関するもので、インターネットケーブルを接続するために使用される小さなプラグです。それは、彼らが何であるか、どのように機能し、どのタイプのケーブルに接続しているかを説明します。ケーブルや壁のジャックにあるプラグなど、その部分、サイズ、さまざまなタイプについて学びます。また、ケーブルにそれらを取り付ける方法、間違いを避け、家庭、オフィス、工場などの一般的に使用される場所も示しています。

カタログ

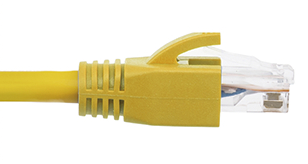

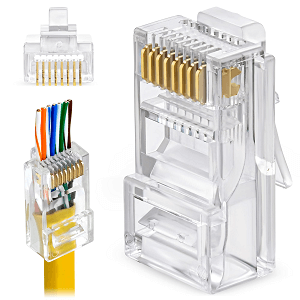

図1。RJ45コネクタ

RJ45コネクタとは何ですか？

RJ45コネクタは、登録されたジャック45の略で、主にイーサネットネットワーキングで使用される標準化されたプラグです。もともとは電話システム用に設計されていましたが、デジタルデータ送信のより高い要求をサポートするために進化しました。

コンパクトなプラスチックプラグ内に配置された8つの金属接点を備えています。これらの接点は、イーサネットケーブル内の8つの個々のワイヤ、4つのねじれた銅のペアに接続します。ねじれは、電気的干渉を減らし、明確で信頼できる信号を可能にします。

RJ45コネクタは、コンピューター、ルーター、スイッチ、VoIP電話、スマートハブなど、ほぼすべてのイーサネット対応デバイスにあります。また、構造化されたケーブルシステムでは、壁のコンセント、パッチパネル、キーストーンジャックでも使用されています。ユニバーサルデザインのおかげで、ケーブルタイプに応じて、10 Mbpsから40 Gbpsまでのさまざまなイーサネット速度で動作します。

RJ45コネクタのピン構成

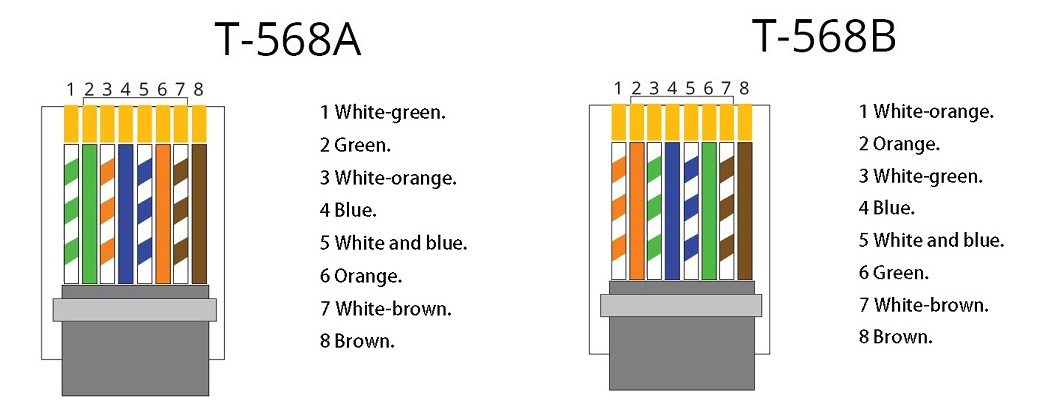

図2。RJ45のピン構成

RJ45コネクタはイーサネットケーブルに使用され、8つのピンがあります。各ピンには、使用される配線標準、T568AまたはT568Bに応じて、特定の役割とワイヤの色があります。以下の表は、両方の標準のピン番号、信号名、関数、およびワイヤー色を示しています。

ピン番号	信号名	関数 説明	T568Aワイヤ 色	T568Bワイヤ 色
1	TX+_D1	データ +を送信します	緑/白	オレンジ/白
2	TX –_D1	データの送信 -	緑	オレンジ
3	rx+_d2	データ +を受信します	オレンジ/白	緑/白
4	bi+_d3	双方向ペア +	青	青
5	bi –_d3	双方向ペア -	青/白	青/白
6	RX –_D2	データを受け取る -	オレンジ	緑
7	bi+_d4	双方向ペア +	茶色/白	茶色/白
8	bi –_d4	双方向ペア -	茶色	茶色

RJ45の機能と仕様

特徴

•8つのピン

RJ45コネクタには、内部に8つの小さな金属ピンがあります。各ピンは、イーサネットケーブルの別のワイヤに接続します。これらのワイヤーは、データを送信および受信するためにペア（「ツイストペア」と呼ばれる）で動作します。このセットアップは、ケーブルがインターネットまたはネットワーク信号を運ぶことを可能にするものです。

•モジュラー設計

RJ45コネクタには標準の形状とサイズがあります。つまり、コンピューター、ルーター、スイッチ、ネットワークポートなどの多くのデバイスに簡単に収まることができます。この設計により、ネットワークの構築と修正が簡単になります。

•クリップロックメカニズム

があります プラスチッククリップ 接続すると、所定の位置に「クリック」するコネクタで。これにより、コネクタが偶然に落ちないようにします。それを抜いて、クリップを押し下げてリリースします。

•金メッキの連絡先

コネクタ内のピンはしばしば金で覆われています。金は電気をうまく伝導し、錆びないため使用されます。これにより、接続を長い間強く明確に保つことができます。

•耐久性

RJ45コネクタは持続するように構築されています。接続の品質を破ったり失ったりすることなく、何度もプラグインしてプラグを抜くことができます。これにより、ケーブルが頻繁に変更される場所に最適です。

•色分けされた配線

イーサネットケーブル内のワイヤはそうです カラーコーディング。これは、各ワイヤーがコネクタのピンに一致する特定の色を持っていることを意味します。これにより、ワイヤーを正しく接続し、間違いを避けやすくなります。

仕様

•標準化

RJ45コネクタは、呼ばれるユニバーサル標準に従います TIA/EIA-568。この標準は、人々にワイヤーを正しく接続する方法を伝えているため、さまざまなブランドの機器がすべて一緒に機能する可能性があります。

•寸法

RJ45コネクタの典型的なサイズは約です 長さ21.5 mm、 幅11.7 mm、 そして 高さ8.1 mm。小さく、扱いやすく、ネットワークポートにきちんと収まります。

•動作温度

RJ45コネクタは多くの環境で動作できます。それらは間に作業するように設計されています -40°Cおよび +85°C、つまり、非常に寒い場所と非常に暑い場所の両方を扱うことができます。

•絶縁抵抗

これらのコネクタには強い断熱性があり、少なくとも抵抗はありません 500メガオム（MΩ）。これにより、不要な電力がワイヤー間で漏れなくなり、信号が明確で強力な状態を維持するのが役立ちます。

•誘電率に耐える電圧

RJ45コネクタは処理できます 最大1000ボルトの電気 壊れずに。これにより、ネットワークが電力サージや短絡から保護され、機器を安全に保つことができます。

•互換性

CAT5、CAT5E、CAT6、CAT6A、CAT7、およびCAT8イーサネットケーブルで動作します。

•データ転送レート

ケーブルの種類と機器に応じて、10 Mbpsから40 Gbpsまでの速度をサポートします。

RJ45で使用されるケーブルカテゴリ

RJ45コネクタは、それぞれ特定の速度と環境に適したさまざまなイーサネットケーブルタイプで動作します。

CAT5

CAT5は古いタイプのイーサネットケーブルであり、過去に多くを使用していました。今日のコンピューターとデバイスを接続する方法を作成するのに役立ちました。CAT5ケーブルは、1秒あたり10〜100メガビットの速度をサポートできますが、当時は良かったです。内部のワイヤーはねじれており、信号の問題を軽減するのに役立ちます。これらのケーブルは、コンピューターをインターネットに接続するために家庭やオフィスで使用されていました。しかし、今では、CAT5はほとんどの現代的なニーズには遅すぎます。新しいケーブルは、データの取り扱いがはるかに高速で優れています。そのため、CAT5は新しいネットワークではもはや使用されていません。時代遅れですが、当時は大きな前進でした。

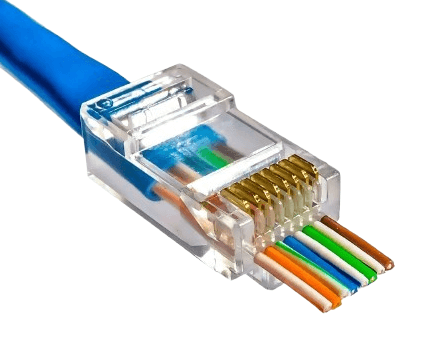

図3。CAT5

cat5e

CAT5EはCAT5の改良バージョンです。「E」は「Enhanced」の略であり、より良いことを意味します。このケーブルは、1秒あたり最大1ギガビットの速度をサポートできます。これは、CAT5よりもはるかに高速です。また、最大100メートル（約328フィート）までの長距離でうまく機能します。内部のワイヤーはCAT5よりもねじれたねじれであり、信号の問題を防ぐのに役立ちます。このため、CAT5Eはより安定した明確な接続を提供します。今日でも家、学校、中小企業で多くのことが使用されています。うまく機能し、費用がかかりすぎないものが欲しいなら、それは良い選択です。多くは、ビデオを見る、ウェブの閲覧、オンラインゲームなどの定期的なインターネットアクティビティにCAT5Eを使用しています。今では最速の選択肢ではありませんが、ほとんどのニーズには十分です。しっかりした手頃な価格のケーブルが必要な場合、CAT5Eは素晴らしい選択肢です。

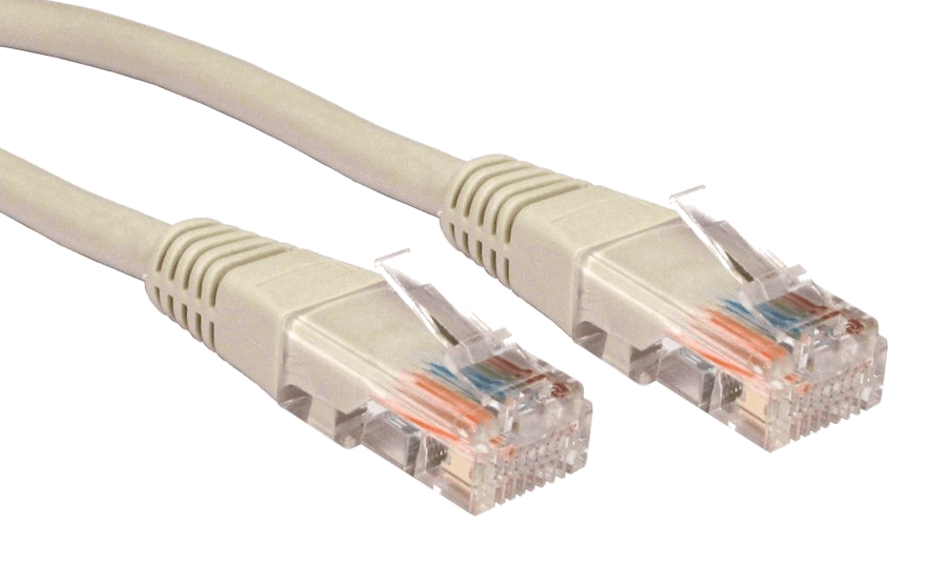

図4。CAT5E

CAT6

CAT6はCAT5Eよりも速いケーブルです。1秒あたり最大10ギガビットをサポートできますが、約55メートル（180フィート）の短い距離の場合しかありません。その後、速度は低下し始めます。CAT6内のワイヤーはさらに緊密にねじれており、一部のバージョンには干渉をブロックするための追加のプラスチックがあります。これにより、信号がきれいになり、強くなります。CAT6は、特に1つの部屋や小さなオフィスなどの小さなスペースで、より速いインターネットを必要とする良い選択です。CAT5Eよりも費用がかかりますが、スピードとパフォーマンスが向上します。インターネットサービスの高速化やコンピューター間で大きなファイルを共有している場合、CAT6は大いに役立ちます。それはあまり高価ではなく、スピードと価値の良い組み合わせを与えます。

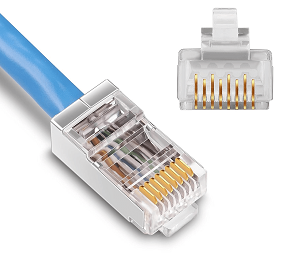

図5。CAT6

cat6a

CAT6AはCAT6のより良いバージョンです。「A」は「Augmented」の略であり、これは改善を意味します。CAT6と同じように1秒あたり10ギガビットでデータを送信できますが、最大100メートル（328フィート）までの長い距離でその速度で動作します。これは、ケーブルが遠くに行く必要がある大きな建物、オフィス、または学校で役立ちます。CAT6Aにはシールドが強く、近くのノイズや他のワイヤから信号を保護します。これにより、接続がより安定して信頼性が高くなります。CAT6Aケーブルは厚く、曲がるのが少し難しくなりますが、速度と距離の両方が重要な場所ではうまく機能します。また、ネットワークを遅くする可能性のある問題から保護するのにも役立ちます。高速で強力で長持ちするネットワークが必要な場合、CAT6Aは非常に良い選択です。CAT6よりも費用がかかりますが、より大きなまたは忙しいネットワークには価値があります。

図6。CAT6A

CAT7

CAT7は非常に高度なイーサネットケーブルです。CAT6Aと同じように、1秒あたり10ギガビットを処理できますが、信号問題からの保護がさらに向上します。内部の各ワイヤペアには独自のシールドがあり、ケーブル全体に別のシールドがあります。これにより、サーバールームや工場など、多くのワイヤーや電気ノイズがある場所で素晴らしいものになります。CAT7は、厚くて柔軟ではないため、使用が少し困難ですが、強力で明確な信号を提供します。また、CAT6Aよりも高価です。一部の人々は、非常に強力なネットワークを望む場合、自宅でCAT7を使用していますが、それは主に企業で使用されています。適切な種類のプラグを使用すると、RJ45コネクタで動作できます。CAT7は、非常に安定した高品質の接続が必要な場合、特に他の電子機器からの干渉がある場合に適しています。

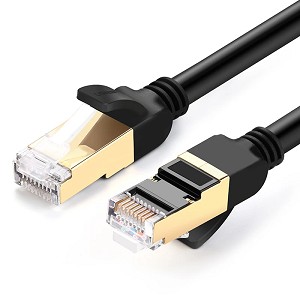

図7。CAT7

CAT8

CAT8は、RJ45コネクタで動作する最新かつ最速のイーサネットケーブルです。最大40ギガビット /秒までの速度でデータを転送できますが、最大30メートル（約98フィート）までの短い距離でのみ転送できます。これにより、サーバーが非常に迅速に多くのデータを移動する必要があるデータセンターに最適です。CAT8ケーブルには、信号を干渉から保護するために非常に強力なシールドがあります。それらは他のケーブルよりも厚くて重いもので、コストがかかります。そのため、通常、最高速度と強力な接続が必要な場所で使用されます。今日利用可能な最速のケーブルが必要で、より高いコストを気にしないでください。CAT8が最良の選択です。

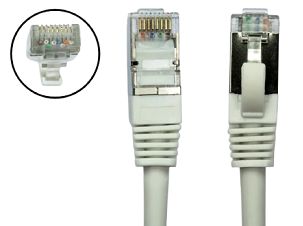

図8。CAT8

RJ45コネクタの種類

RJ45コネクタは、さまざまな用途に合わせてさまざまな形式で提供されます。

男性プラグ

これらは、イーサネットケーブルの端にあるコネクタです。彼らは透明なプラスチックで作られており、内部に8本の小さな金のピンがあります。金は強力な信号を作成するのに役立ちます。各オスのプラグには、プラグを接続するとクリックする小さなタブがあります。このタブにより、ケーブルが滑らないようになります。男性プラグを使用して、コンピューター、モデム、Wi-Fiルーターなどをネットワークに接続します。これらは最も一般的なタイプのRJ45コネクタであり、家庭、学校、オフィスで使用されています。

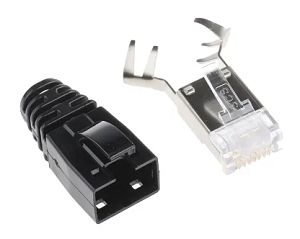

図9。男性RJ45コネクタ（RJ45プラグ）

女性ジャック

メスジャックは、男性のプラグを受け取る部品です。それらは、ルーター、ネットワークスイッチ、コンピューター、または壁のソケットなどのデバイスにあります。彼らは、雄のプラグの金のピンに触れる弾力性のある金属接点を持っています。これにより、インターネット接続が機能します。ケーブルを接続すると、小さなクリックで所定の位置にロックされます。女性ジャックは1つの場所にとどまり、必要に応じてプラグインするだけです。ケーブルをデバイスに接続する場所で使用されます。

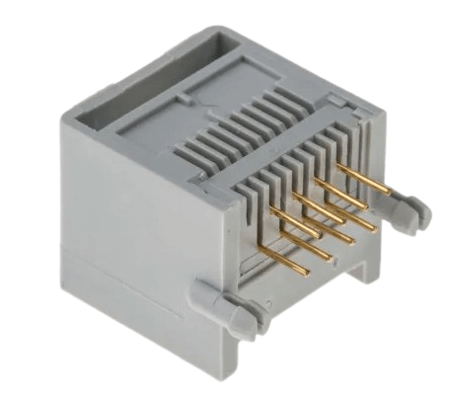

図10。メスRJ45コネクタ（RJ45ソケット）

フィールドインストール可能なコネクタ

これらのコネクタは、屋外や工場などの厳しい場所で作られています。それらは、ほこり、汚れ、水からケーブルを保護します。いくつかは、特別なツールなしで手でまとめることができます。これにより、使いやすくなります。必要に応じて、それらを分解して再利用することもできます。これらを使用して、ケーブルを修正またはインストールする必要がある場合に使用してください。それらは通常のコネクタよりも強く、高速で外出中の作業に最適です。

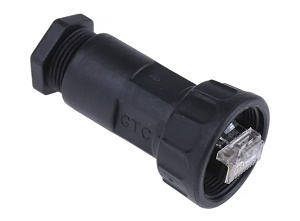

図11。フィールドRJ45コネクタ

キーストーンジャック

キーストーンジャックは、物事をきちんと保つために壁やパッチパネルで使用されます。彼らは壁のプレートまたはネットワークボックスにスナップします。ケーブルは、特別なパンチツールを使用して内部に接続されています。その後、外側に通常のイーサネットケーブルを接続できます。キーストーンジャックは、家庭やオフィスで使用され、清潔で整理されたケーブルシステムを作成します。

ストレートスルーとクロスオーバーケーブル

イーサネットケーブルは、ストレートスルーまたはクロスオーバーの2つの主な方法で配線できます。

ストレートスルーケーブルでは、ワイヤが両端で同じ方法で接続されています。ピン1はピン1に、ピン2にピン2に入ります。このタイプのケーブルは、コンピューターやラップトップなどのさまざまな種類のデバイスをスイッチに接続するために使用されます。これは、家庭やオフィスで使用される最も一般的なイーサネットケーブルです。コンピューターをインターネットに接続するだけの場合、これは通常使用するケーブルです。

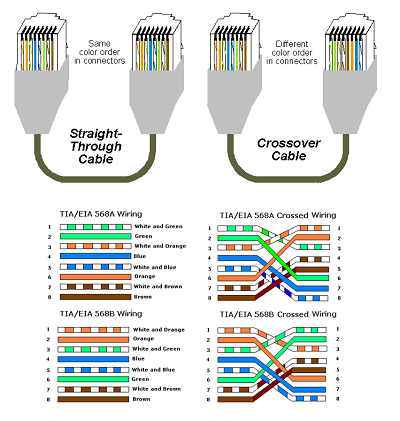

図12。ストレートスルーとクロスオーバーケーブル

クロスオーバーケーブルでは、いくつかのワイヤが両端の間に交換されます。これにより、コンピューターからスイッチへのコンピューターからスイッチなど、2つの同様のデバイスが直接互いに通信できるようになります。一方の端は通常、T568A配線を使用し、もう1つはT568Bを使用します。配線のこの切り替えにより、2つのデバイス間でデータを正しく送信および受信できます。

今日、多くの新しいコンピューター、ルーター、スイッチには、Auto-MDI/MDI-Xと呼ばれるスマート機能があります。デバイスはそれ自体でケーブルタイプを把握できます。そのため、ストレートスルーまたはクロスオーバーケーブルを使用する場合でも、機能します。ただし、古いデバイスを使用している場合、または接続の問題を修正しようとしている場合、これら2つのケーブルタイプの違いを理解することは依然として役立ちます。

RJ45コネクタの圧着

RJ45コネクタをケーブルに取り付けるには、正確なプロセスに従ってください。

1.ケーブルの外側ジャケットの約1インチを取り除きます。

図13。ケーブルジャケットを剥がします

2。4つのワイヤペアを解除し、T568AまたはT568Bに従って色で配置します。

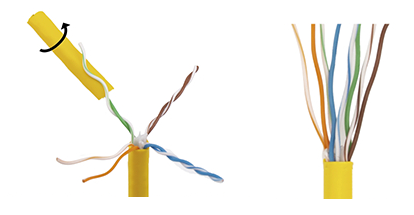

図14。ワイヤーを解き放ち、滑らかにします

3.干渉を減らすために、ツイストを可能な限りコネクタの近くに保ちます。

4.ワイヤを同じ長さ、約0.5インチにトリミングします。

5。それらをコネクタにスライドさせ、それぞれがピンに到達し、シースがプラグの背面に収まるようにします。

図15。ワイヤーをプラグに挿入します

6.圧着ツールを使用して、コネクタの金属接点をワイヤーに押し込み、プラグをロックします。

図16。クリンプツール

7.圧着後、ネットワークテスターを使用してケーブルをテストして、すべてのワイヤが正しく接続され、信号がきれいであることを確認します。

図17。RJ45

一般的なRJ45配線間違い

一部の典型的なエラーは、ネットワークパフォーマンスに大きな問題を引き起こす可能性があります。

•配線の混合基準：一方の端にT568Aを使用し、もう一方の端にT568Bを使用すると（そうでない場合）、ケーブルがストレートスルーの代わりにクロスオーバーとして機能する可能性があります。

•不良なクリンプ：ゆるい接点または不十分な接点は、不安定な接続または完全な障害を引き起こす可能性があります。

•消えすぎる：ワイヤーを露出しすぎたり、シースを除去しすぎたりすると、干渉が増加します。

•テストのスキップ：テスターがなければ、ミスワイヤやオープンサーキットなどの問題をキャッチするのは困難です。

•長さの制限を超える：100メートルを超えると、信号を分解する可能性があります。

•ひずみの緩和はありません：ブーツやサポートがなければ、コネクタは緩んだり破損したりすることがあります。

•タイトベンド：ケーブルのオーバーブレンドにより、内部構造に害を及ぼす可能性があります。

RJ45対RJ11コネクタ

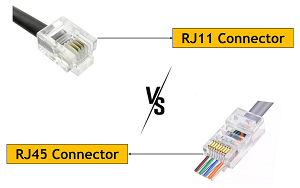

図18。RJ45対RJ11コネクタ

特徴	RJ45 コネクタ	RJ11 コネクタ
主な用途	イーサネットおよび高速データネットワーク	電話回線とDSL接続
連絡先数	8つの連絡先	2〜4の連絡先
最高速度	最大40 Gbps（短距離セットアップ）	通常、24 Mbps未満
サイズ	大きい	小さい
互換性	RJ11プラグを受け入れることはできません	RJ45ポートに物理的に収まることができます（安全ではありません）
ポートの使用警告	イーサネット接続にのみ使用します	挿入した場合、RJ45ポートを損傷する可能性があります
ケーブルタイプ	cat5、cat5e、cat6、cat6a、cat7、cat8	電話ケーブル（たとえば、フラット2ワイヤまたは4線）

RJ45のアプリケーション

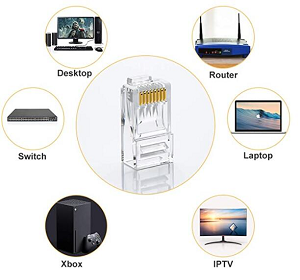

図19。RJ45のアプリケーション

コンピューターネットワーク

RJ-45コネクタは、今日のほとんどのコンピューターネットワークで使用されています。イーサネットケーブルを使用して、コンピューター、サーバー、スイッチ、その他のデバイスを接続します。これらのコネクタは、オフィスやデータセンターの多くのデバイス間でデータが迅速かつ確実に移動するのに役立ちます。中小企業であろうと大企業であろうと、RJ-45コネクタは、強力で組織化されたネットワークを構築するために重要です。

インターネット接続

RJ-45コネクタは、デバイスをインターネットに接続するためによく使用されます。モデム、ルーター、またはコンピューター、スマートテレビ、ゲームコンソールにスイッチをリンクするイーサネットケーブルに表示されます。特に高速インターネットが必要な場合は、Wi-Fiよりも高速で安定しているため、これらの有線接続を好むことがよくあります。

電話および通信システム

最新の電話システムでは、RJ-45コネクタは、インターネット（VoIP電話）を使用する携帯電話を接続するのに役立ちます。これらの携帯電話は、コンピューターネットワークで使用される同じイーサネットケーブルを介して音声を送信します。これにより、特にオフィスやコールセンターで、セットアップがより簡単で柔軟になります。

オーディオとビデオ信号

RJ-45コネクタは、特にHDBASETやIPベースのHDMIなどのシステムで、サウンドとビデオの信号を送信するためにも使用されます。これにより、通常のイーサネットケーブルを介して高品質のオーディオとビデオを送信できます。これは、HDMIケーブルよりもはるかに進むことができます。ホームシアター、会議室、デジタルディスプレイなどの場所で便利です。

セキュリティカメラ

RJ-45コネクタは、セキュリティシステムで使用され、IPカメラをレコーダーとモニターに接続します。POE（Ethernet上の電源）を使用すると、1つのイーサネットケーブルがカメラにデータと電源の両方を送信できます。これにより、届きにくい場所でも、カメラの取り付けが簡単になります。それは家、オフィス、企業で一般的です。

ホームネットワーク

自宅では、RJ-45コネクタは、コンピューター、プリンター、メディアサーバーなどのデバイスをリンクします。ゲーム、ストリーミング、在宅勤務のような高速で安定したインターネットが必要な人にとって、RJ45接続は、遅れや信号損失を減らすため、Wi-Fiよりも優れています。

産業と工場

工場やその他の工業地域では、より強力なRJ-45コネクタを使用して、マシン、センサー、および制御システムを接続します。これらのコネクタは、揺れ、水、電気騒音などの困難な状態を処理できます。通常のケーブルが故障する可能性のある場所で、通信をスムーズに実行し続けるのに役立ちます。

RJ45コネクタの物理的寸法

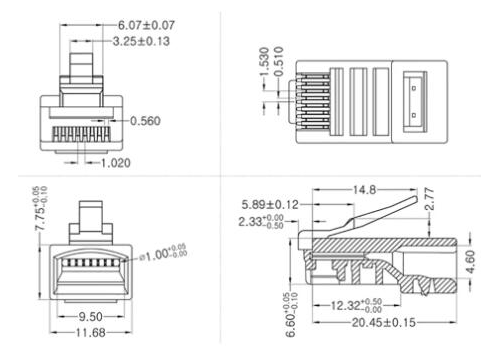

図20。RJ45コネクタの物理寸法

一部	測定	詳細
全長	20.45 mm	プラグの全長
全幅	11.68 mm	コネクタの最も広い部分
全体の高さ	7.75 mm	[ロック]タブを含むベースから上まで
ピンピッチに接触します	1.00 mm	8つのピンのそれぞれ間の距離
接触面積幅	9.50 mm	8ピンが揃っている幅
ラッチ（タブ）長さ	14.8 mm	ロックタブの長さ
ラッチの高さ	2.77 mm	タブが体からどれだけ離れているか
体の深さ（ケーブルの前）	12.32 mm	プラグの前からケーブルが始まる場所まで
スタックの高さ	6.60 mm	ベースからトップまでの垂直サイズ（ラッチを除く）

結論

RJ45コネクタは、有線インターネットおよびネットワークシステムの主要な部分です。8つの金属製ピンを使用して、データを送信および受信し、CAT5などの古いケーブルからCAT8のようなより速いものまで、多くの種類のイーサネットケーブルを使用して作業します。これらのコネクタは強く、使いやすく、多くの異なるデバイスで動作します。家、オフィス、さらには屋外や工場での使用用に作られたRJ45コネクタには、さまざまな種類があります。それらを正しく配線し、それらを適切に圧着し、ミスを避ける方法を知ることで、ネットワークをスムーズに動作させることができます。ホームネットワークまたは大規模なオフィスシステムをセットアップするかどうかにかかわらず、RJ45コネクタは、ジョブを正しく行うための最も重要なツールの1つです。
