現代の電気システムにおけるワイヤカラーコードの究極のガイド

電気システムの使用方法は、色だけではありません。各ワイヤーの色は特定の機能を示し、設置とメンテナンス中に電気コンポーネントを正しく識別して処理しやすくなります。これは、運用プロセスをスピードアップするだけでなく、間違いの可能性を減らし、ユーザーと技術者の両方を安全に保つのに役立ちます。この記事では、ワイヤーカラーコードの重要性、安全性と機能への影響、およびそれらを導くグローバル基準について説明します。これらのカラーコードの歴史と詳細を見ることで、電気システムをより効率的かつ安全にするための重要な役割を強調しています。

カタログ

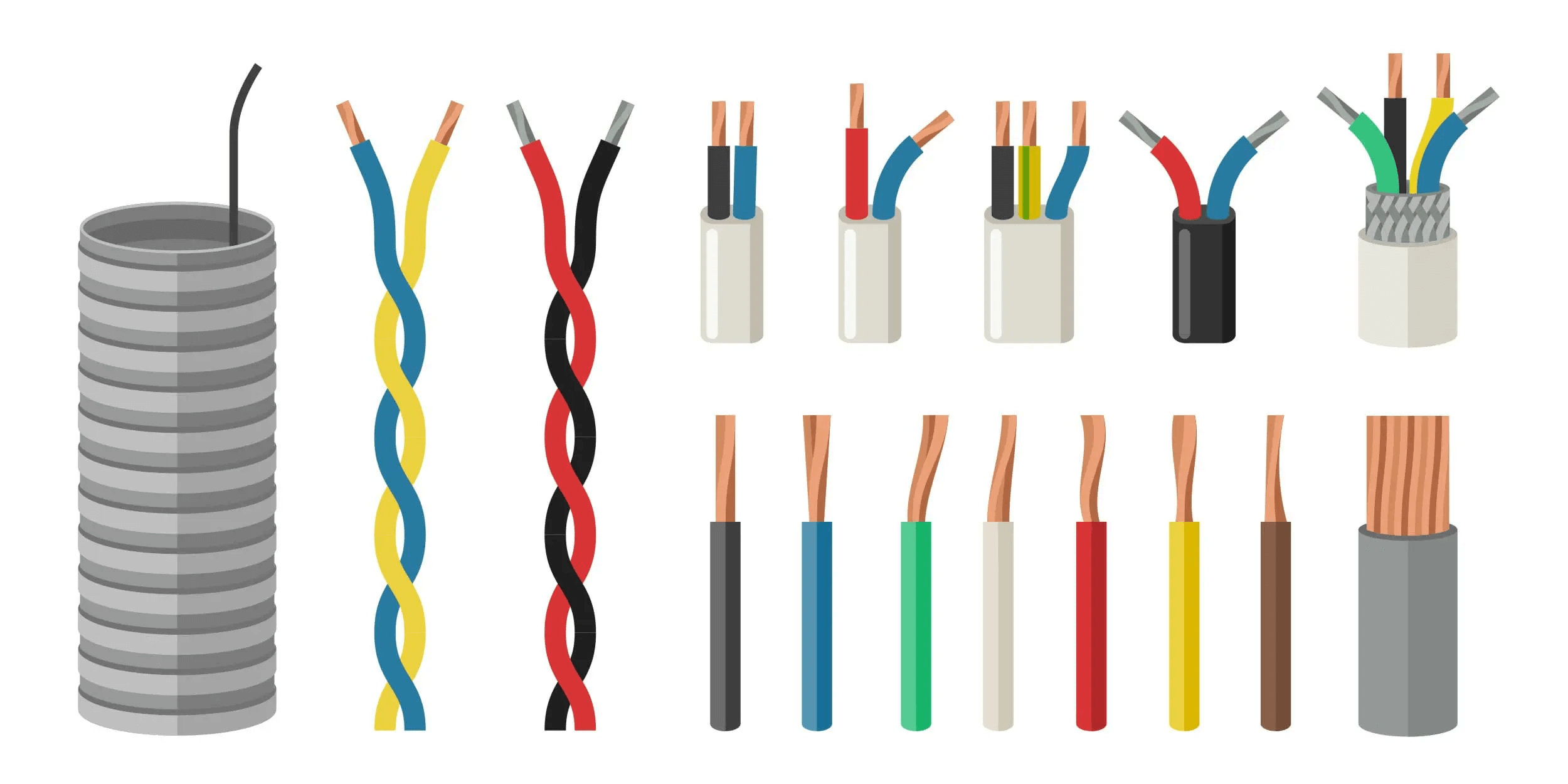

図1：ワイヤーの色

ワイヤーカラーコードの進化

20世紀初頭に電気システムが複雑になったため、事故や非効率性を避けるために、標準化されたワイヤー色の必要性が明らかになりました。1920年代の米国での標準化されたカラーコードの導入は、同様の規制に向けた世界的な動きを開始しました。1928年、National Electrical Code（NEC）は、電気設備の一貫したフレームワークを作成します。この規制の前に、電気配線はさまざまな色と構成が混在していたため、混乱と危険な状況につながりました。均一なカラーコードがなければ、単純な電気タスクでさえ危険で挑戦的でした。時間が経つにつれて、これらのコードは技術の進歩と国際的なコラボレーションを通じて洗練されており、現在使用している洗練されたカラーコーディングシステムになります。これらの基準の継続的な開発は、電界の安全性と効率性に対する強いコミットメントを示しており、標準化がどのように実践とプロトコルの両方の大幅な改善につながるかを強調しています。

全国電気コード（NEC）ワイヤーカラーコード

National Electrical Code（NEC）は、安全性と運用効率を高めるために、住宅配線用のワイヤカラーコードシステムを提供します。このシステムは、特定の色を異なる導体に割り当て、それらを識別しやすく、電気作業中のエラーを減らすことができます。

図2：ワイヤーの色

•ホットコンダクター

熱い導体には、赤、黒、時には白または黒の縞模様の白い断熱材があります。これらのワイヤーは、回路ブレーカーからコンセント、備品、またはスイッチに電気を運びます。初期回路接続を行う電気技師にとって、これらのアクティブなワイヤーを特定することは、すべてが正しく安全に接続されていることを確認するのに役立ちます。

•ニュートラルワイヤ

ニュートラルワイヤは白または灰色でマークされています。彼らの仕事は、電源がホットワイヤを通って移動した後、電流を電流に戻すことです。ニュートラルワイヤに一貫した色を使用すると、電気技師が安全で正確な接続を行い、電気回路を完成させ、デバイスとアプライアンスが正しく機能するようにします。

•挽いたワイヤ

挽いたワイヤーは、裸の銅または緑色の断熱材でコーティングされています。それらは、短絡などの障害の場合に電気を地球に迂回させる安全な道を提供します。これにより、電気ショックが防止され、全体的な安全性が保証されます。

•トラベラーワイヤ

3方向スイッチの場合、NECはトラベラーワイヤに青と黄色を指定します。これらのワイヤーは、スイッチの位置に応じて役割を変更し、複数の場所からの単一のライトの制御を可能にします。このカラーコーディングは、電気技師が複雑なスイッチセットアップで配線を管理し、機能と安全の両方を改善するのに役立ちます。

ケーブルシースカラーコード

電気ケーブルの外側のけりの色は、見た目だけではありません。ワイヤゲージ、その容量、および適切なアプリケーションを示します。このカラーコーディングは、ケーブルの特性をすばやく識別し、選択とインストールをより安全で効率的にするのに役立ちます。

図3：ケーブルシースカラー

•白い覆い

ホワイトシースは、15アンペア回路で使用される14ゲージのワイヤーをカバーしています。これらは、インテリア照明と、高いアンペアを必要としないいくつかのレセプタクル回路の標準です。ホワイトシースは、中程度の負荷を処理する回路を簡単に特定できます。

•黄色の鞘

黄色の覆いは、20アンペアの回路で12ゲージのワイヤを示しています。この配線は、ブレンダー、ヘアドライヤー、トースターなどの電化製品用に、地上断層回路版体（GFCI）アウトレットが設置されているキッチンとバスルームで一般的です。黄色は迅速な認識を保証し、電気的需要が高い地域に配線を配置するのに役立ちます。

•オレンジ色の脱水

オレンジ色のシーティングハウスは、30アンペアの回路用に10ゲージのワイヤーです。このゲージは、より多くの電力を必要とするエアコンや洗濯機などのより大きな電化製品に使用されます。オレンジ色の色は、インストーラーをより容量に迅速に通知し、正しい設置と安全な設置を確保します。

•黒い鞘

黒いシースは、40〜60アンペアを扱うことができるケーブルを示しています。これらは、高デマンドの電化製品やいくつかの産業機器に最適です。ブラックシースケーブルは、かなりの電気負荷をサポートするように設計されており、集中的な電力要件を備えた設定で価値があります。

•灰色の鞘

灰色のシースは、屋外または濡れた場所のケーブルに使用されます。これらのワイヤーは、安全で適切に動作しながら、湿気と環境への暴露に耐える必要があります。湿った領域に電源ラインを設置したり、外部ライトを取り付けたりするときは、灰色の覆いが必要です。

色分けされたワイヤの利点

安全性の強化

電気配線のカラーコーディングは、安全性を大幅に向上させます。異なるワイヤーの色は視覚的な手がかりとして機能し、誤った接続を防ぎ、電気的危険を減らすのに役立ちます。電気技師は、ワイヤータイプをすばやく識別できます。これは、設置またはメンテナンス中にライブワイヤとの接触を回避するのに適しています。このワイヤー機能の明確な認識は、より安全な労働条件を保証し、深刻な電気事故を防ぐのに役立ちます。これらのカラーコードの厳密な順守は、電気工事に関与するすべての人に維持する必要があります。

効率的なトラブルシューティング

カラーコーディングにより、トラブルシューティングがはるかに簡単になります。新しいアプライアンスの追加やメンテナンスの実行などのタスクが簡素化されます。技術者は、色でワイヤーを追跡および識別することができます。これにより、システム障害の診断と修復が高速化されます。この効率は、修理に必要な時間を短縮し、ダウンタイムを最小限に抑え、最小限の破壊で通常の操作をより迅速に回復できるようにします。

コラボレーションとコミュニケーションの改善

ユニバーサルカラーコーディングシステムは、電気の専門家間のコミュニケーションを改善します。標準化されたワイヤーの色は、設置や修理中の誤解とエラーを減らします。この共有された理解により、よりまとまりのある効率的な作業環境が生まれ、電気プロジェクトの安全性と効率性が向上します。

非専門家のエンパワーメント

基本的なワイヤーの色を理解することは、住宅所有者や非専門家に利益をもたらす可能性があります。この知識により、照明器具の交換やアウトレットの設置など、より自信を持って安全に行うなど、簡単な電気タスクを実行できます。カラーコードに精通していると、マイナーな調整と設置に関する専門家の支援の必要性を削減することでコストを節約できます。

規制のコンプライアンスと安全基準の順守

電気システムの変更または追加が安全規制を満たすことを保証するために、ワイヤカラーコードを維持する必要があります。この知識は、検査中にも役立ち、潜在的な問題や危険の識別と修正を可能にします。これらの基準を順守することは、システムの安全性と機能性を維持し、電気設備の耐久性と信頼性を高めるのに役立ちます。

電源システム全体の標準化

安全で準拠した電気環境を維持することは、ACサーキットとDC回路の両方のカラーコーディング基準に従うことに依存します。この慣行は規制要件を満たし、電気事故を防ぐのに役立ちます。電源システム全体の標準化により、安全性を向上させ、効率的なメンテナンスを促進する体系的なアプローチが保証されます。

電気配線カラーコード標準

電気工事の安全性と有効性を維持するには、電気ラインの色分けを理解する必要があります。各カラーコードとその実用的な用途の詳細な見方は次のとおりです。

黒いワイヤー

家庭と企業の電気システムはどちらも黒いワイヤーに依存しています。それらは、電源からコンセント、スイッチ、その他のポイントに電流を運びます。これらのワイヤーは常にライブです。つまり、正しく処理されないと危険になる可能性があります。それらは多くの種類の回路で使用されているため、事故を避けるためにそれらを慎重に特定して処理することが非常に重要です。

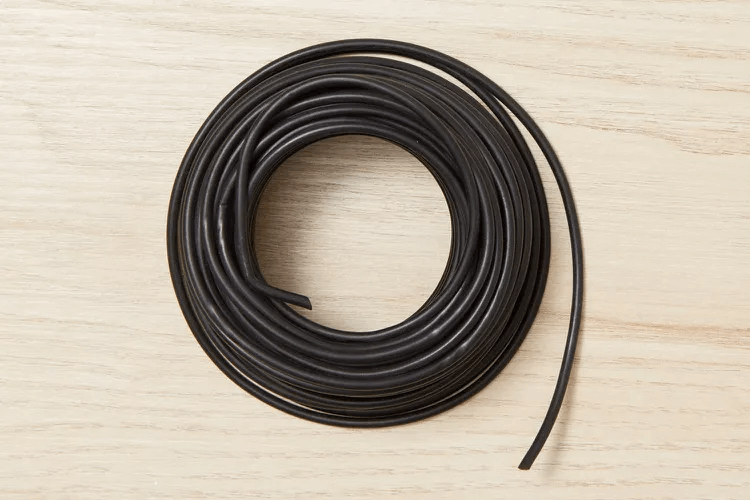

図4：黒いワイヤー

赤線

赤線は特定のセットアップで使用されます。彼らは、オーブンやドライヤーのような多くの電力を必要とする電化製品の220ボルト回路で電力を運びます。赤線は、同期アラームのために煙探知器が互いに接続されているシステムでも使用されます。赤いケーブルは、複数の場所からのライトを制御し、システムをより機能的で安全にすることができるマルチウェイスイッチの家庭での目的を果たします。

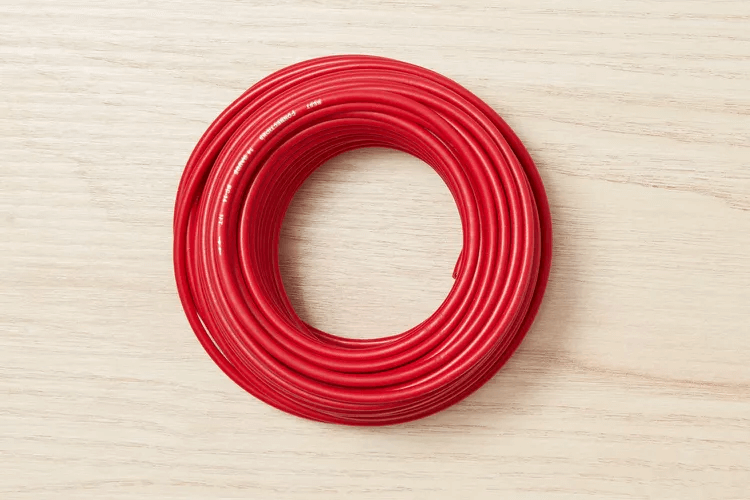

図5：赤いワイヤー

オレンジワイヤ

異なる電圧レベルが必要な場合は、赤とオレンジ色のワイヤが使用されます。赤線は、回路に応じて、低エネルギーと高エネルギーの両方の需要を処理できます。オレンジワイヤは通常、電圧が高く、電気システムの安全性と明確さに適しています。それらはしばしば、スイッチの脚と煙探知器などの安全システムの接続に使用されます。

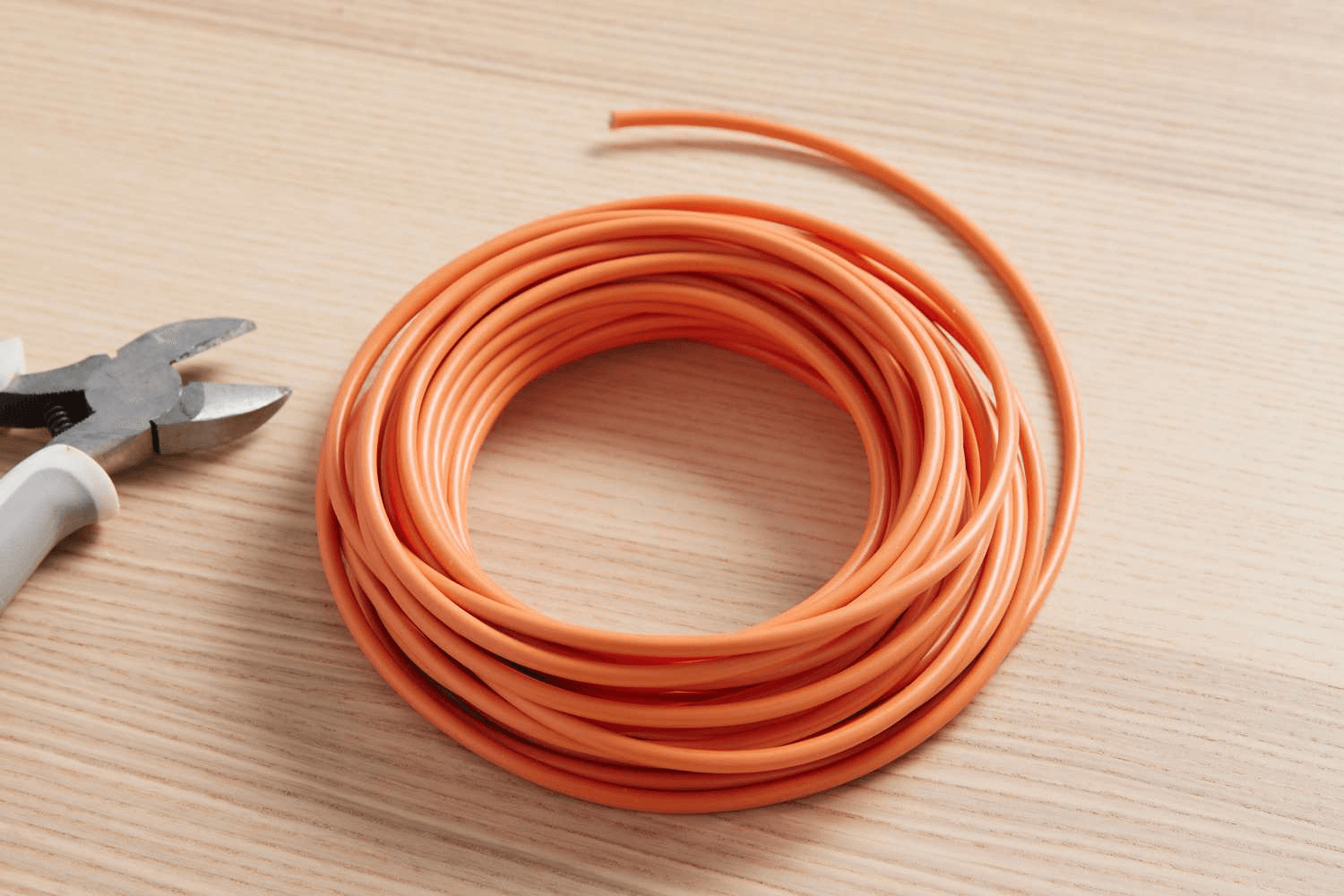

図6：オレンジワイヤー

青と黄色のワイヤ

青色と黄色のワイヤは、標準のアウトレットでは一般的には使用されていません。それらは主にコンジットを使用するシステムで見られます。黄色のワイヤーは照明用のスイッチ脚としてよく使用されますが、青いワイヤーは建物の複雑な制御セットアップで使用されます。これらのワイヤーには、システムの完全性を維持し、複雑な設置での配線エラーを防ぐのに役立つ特定の役割があります。

図7：青と黄色のワイヤ

青いワイヤー

場合によっては、青いワイヤがニュートラルワイヤとして使用されます。彼らは、使用済みの電気をソースに返すことにより、回路を完成させます。一般的に安全ですが、不均衡または管理されていない回路では危険です。これは、熟練したインストールと慎重な取り扱いの必要性を強調しています。

図8：青いワイヤー

赤または黒いテープの白線

通常、白線は中性です。しかし、彼らが赤または黒いテープを持っている場合、彼らは彼らが生きていることを示します。これらのラインが有効にする電気流の柔軟な制御は、マルチウェイスイッチなどの複雑な構成に役立ちます。安全な動作のために、これらのワイヤーを正しく識別することが不可欠です。

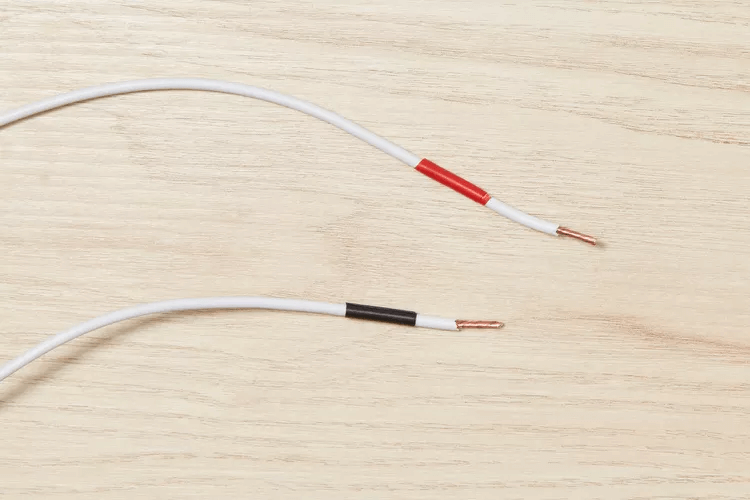

図9：赤と黒のテープの白線

緑のワイヤー

緑のワイヤは地面への道を提供します。彼らは、過剰または偶発的な電力を安全に地球に迂回させ、接地端子に接続します。これにより、電気システムが断層から保護され、電気ショックや火災のリスクが低下します。

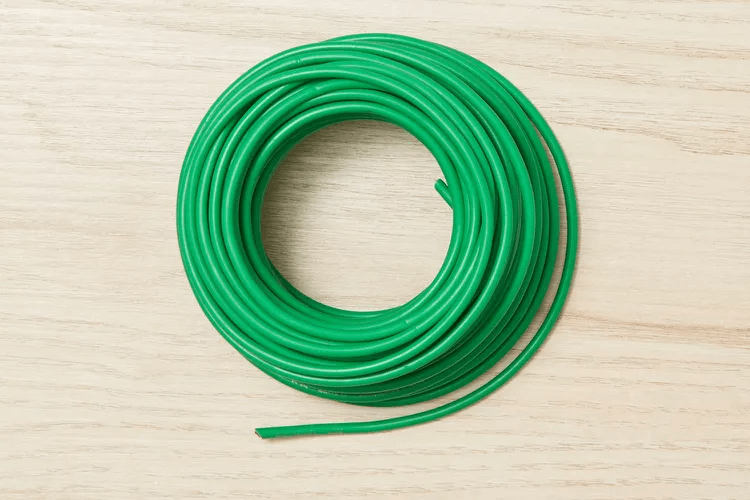

図10：グリーンワイヤ

緑と黄色のワイヤー

黄色のストライプを備えた緑のワイヤは、デバイスの金属製ケースを挽き、電力がユーザーに直接転送するのを防ぎます。この衝撃に対する保護と、正しい配線慣行の重要性を強調しています。

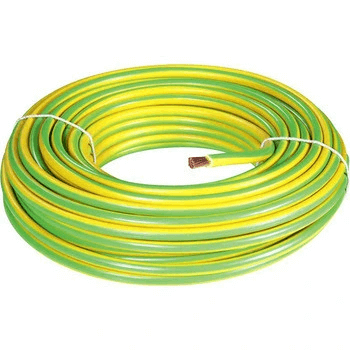

図11：緑と黄色のワイヤ

裸の銅線

裸の銅線は、接地システムの鍵です。多くのインストールでは、断層電流が地面に戻るための効果的なルートを提供します。彼らの広範な使用は、安全のためのよく緩和された接地システムの重要性を強調しています。

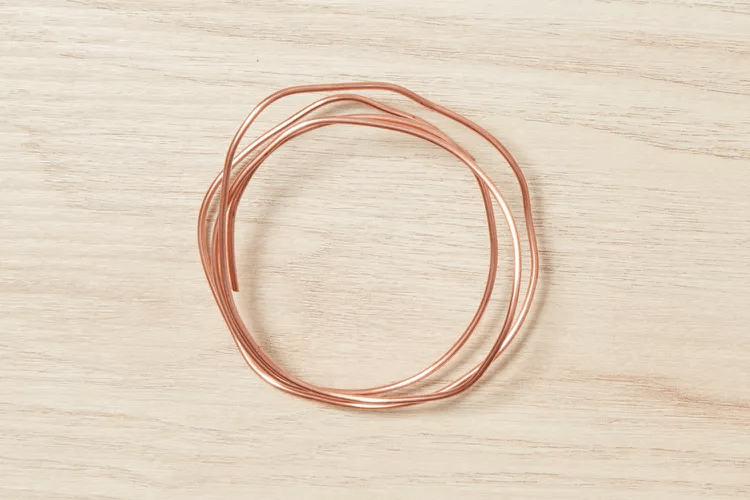

図12：裸の銅線

白または灰色のワイヤー

白と灰色のワイヤは、戻り電源を電源に戻します。彼らは回路のバランスをとるのに役立ち、彼らが適切に機能することを保証します。ただし、回路が不均衡な場合、これらのワイヤーは危険にさらされる可能性があります。これは、システムを慎重に理解して取り扱わなければならないことを意味します。

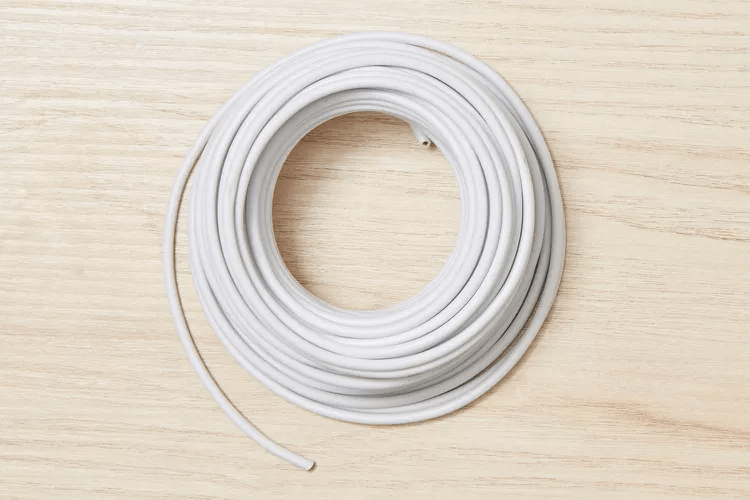

図13：白線

図14：灰色のワイヤ

茶色のワイヤー

茶色のワイヤーは、他のライブワイヤーと同様に、回路内で電力を搭載しています。それらは感電リスクを引き起こし、事故を防ぐためにメンテナンス中に切断する必要があります。安全な電気操作は、茶色のワイヤーの取り扱いに正しく依存しています。

図15：茶色のワイヤー

25ペアのカラーコード

25ペアのカラーコードは、電気通信のためにツイストペア配線の個々のワイヤを識別するために使用されます。各ワイヤーには、主要な色とマイナーな色の2色がマークされています。主要な色は、白、赤、黒、黄色、バイオレットの5色のグループから来ています。マイナーな色は、青、オレンジ、緑、茶色、スレートの5つの別のグループから来ています。

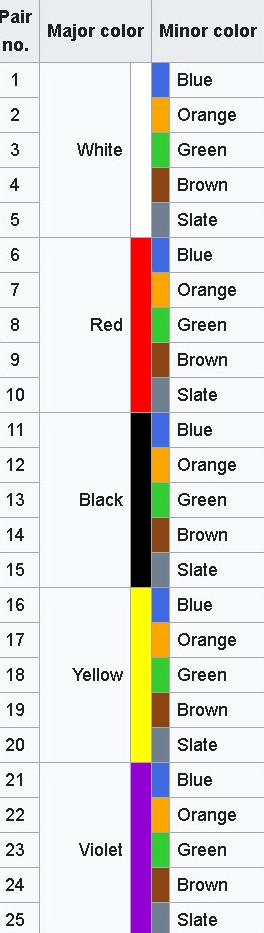

図16：25ペアのカラーコード

各ワイヤーには、ペア色のトレーサーが付いた背景色があります。たとえば、ペア9は赤茶色です。これらの色の組み合わせは、電気通信システムでワイヤーを識別および整理するのに役立ちます。

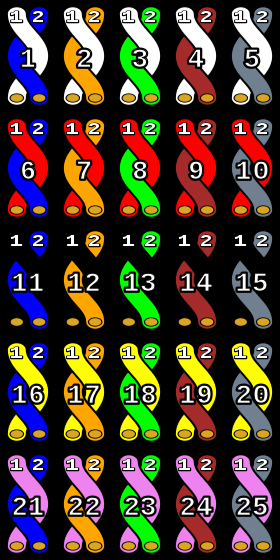

図17：ソリッドカラーコーディングのみのねじれたペアを使用した25ペアのカラーコーディング

Old Bell Systemの配線では、固体赤、緑、黄色、黒のワイヤを備えた4コンダクタケーブルを使用していました。これらは25ペアのカラーコードと一致し、最新の通信配線の移行と理解に役立ちます。

図18：古いベルシステムの配線

サーモスタットの「C」ワイヤとカラーコード

「C」ワイヤは、一般的なワイヤーとも呼ばれますが、通常は青ですが、時には黒になることもあります。サーモスタットなどのシステムに連続電力を提供し、中断することなく動作するようにします。サーモスタットの設置または修理で「C」ワイヤーを使用する前に、すべての電源を切断して事故を防ぎます。この安全ステップは細心の注意を払って従う必要があります。電源がオフになると、技術者はマルチメーターを使用して、作業を開始する前にワイヤに電流がないことを確認します。また、マルチメーターは電圧を測定して、意図した使用に合わせて配線と接続が正しいことを確認します。

サーモスタットシステムの「C」ワイヤを識別して接続するには、まず、サーモスタットが設置されているか、サービスがオフになっている領域に主電源供給を確認してください。次に、マルチメーターを使用して、電気ショックや事故を防ぐために電流が流れていないことを確認します。「C」ワイヤーを色で見つけます。通常は青または時には黒です。ワイヤがすぐに明らかになっていない場合は、HVACシステムまたはサーモスタットメーカーのガイドラインの配線回路図を参照してください。

「C」ワイヤを、通常は「C」とマークされたサーモスタットの指定端子に接続します。サーモスタットは、継続的に実行するためにこの接続が必要です。「C」ワイヤが接続されたら、マルチメーターを再度使用して、すべてが正しくセットアップされ、機能するようにすることをお勧めします。この徹底的なテストにより、サーモスタットの運用効率が保証され、電気システムの安全性が向上します。これらの手順に従って、技術者がサーモスタットが確実に機能し、途切れない気候制御を提供することを保証するのに役立ちます。

図19：一般的なサーモスタットのワイヤー色

三相ワイヤーカラーコード

低電圧分布ネットワーク（通常240Vおよび415V）では、3相の4線系システムが一般的です。このセットアップには、3つのライブワイヤ（L1、L2、L3）とニュートラル（N）が含まれます。中性が回路を完成させるために電流を運ぶ単相システムとは異なり、3相システムでは、フェーズ自体が回路を形成します。ニュートラルラインは通常、通常の条件下で電流を持ちません。

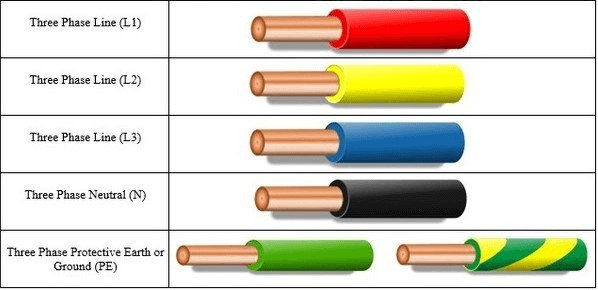

図20：三相ワイヤの色コード

380V位相電圧のこの設計を使用して220Vのライン電圧を達成できます。これは、多くのアプリケーションに供給する必要があります。ニュートラルラインは、ゼロシーケンスの検出、三相電源のバランスを監視し、運用上の安定性と安全性を確保する必要があることも役立ちます。商業および産業の設定では、3フェーズの電力システムが必要であり、重い機械を効率的かつ安全に駆動します。これらのシステムは、標準化されたカラーコーディングを使用します。フェーズAでは黒、フェーズBには赤、フェーズCの場合は青です。適切な設置と継続的なメンテナンスは、この配色に大きく依存します。

作業を開始する前に、技術者は各ワイヤーをその色で識別して、対応する位相を決定する必要があります。電気的な問題や機器の損傷をもたらす可能性のある相互接続フェーズを避けることは必須です。ワイヤーを接続するとき、電気技師は各色がそれぞれの端末と整列することを保証します。フェーズAを表す黒いワイヤは、端子Aまたは1に接続します。フェーズBを表す赤いワイヤは、位相Bまたは2に接続します。フェーズCを表す青いワイヤは端子Cまたは3に接続します。潜在的な運用上の障害。接続を行った後、電気技師はフェーズテスターとマルチメーターを使用して、各フェーズが正しく接続され、安全に動作していることを確認します。このステップは、機器が電気事故なしで確実に動作することを確認します。

クリアカラーコーディングは、トラブルシューティングに役立ちます。問題が発生した場合、技術者は関連する特定のフェーズを迅速に特定して評価し、問題の診断と修正を容易にすることができます。この効率的な問題解決時間を節約し、産業事業のダウンタイムを短縮します。定期的なメンテナンスチェックには、色分けされた配線の整合性の確認が含まれます。電気技師は、摩耗、断熱材の損傷、または色のフェージングの兆候をチェックします。これは、安全性と機能に影響を与える可能性があります。システムの信頼性を維持するには、正確で明確なカラーコーディングが必要です。

交互の電源配線カラーコード標準

AC（交互の電流）電源配線は、国または地域の電気基準に基づいて特定の色コードを使用します。これらのカラーコードは、電気設備の一貫性と安全性を確保し、電気技師と技術者がワイヤーを正しく特定して接続するのに役立ちます。

住宅および商業用AC電源カラーコード

家庭やオフィスでは、AC電源システムは通常、120、208、または240ボルトで動作します。次のカラーコードが一般的に使用されています。

段階	ワイヤー 色
段階 1	黒 ワイヤー
段階 2	赤 ワイヤー
段階 3	青 ワイヤー（特に208Vシステムで）
中性	白 ワイヤー
地面	緑、 黄色のストライプ、または裸ワイヤの緑

設置中、電気技師はこれらの色コードを使用して電化製品とコンセントを適切に接続します。位相ワイヤ（黒、赤、青）は、それぞれの回路ブレーカーに接続されており、流通パネルが電力を効果的にルーティングすることを保証します。

メンテナンスまたは修理のために、技術者は各ワイヤーの目的をすばやく特定します。これにより、システムの完全性を混乱させることなく、安全なチェックと修正が可能になります。テストには、フェーズ間と位相間の間の電圧レベルを確認することが含まれます。これにより、電圧が期待値と一致し、システムの正しいセットアップが確認されます。

産業用AC電源カラーコード

重機に電力を供給するための高電圧（277または480ボルト）の産業設定では、色コードは異なります。

段階	ワイヤー 色
段階 1	茶色 ワイヤー
段階 2	オレンジ ワイヤー
段階 3	黄色 ワイヤー
中性	グレー ワイヤー
地面	緑、 黄色のストライプ、または裸ワイヤの緑

各ワイヤーを色で識別して、対応する位相を決定します。これにより、相互接続フェーズが防止され、電気障害や機器の損傷を引き起こす可能性があります。

それぞれの色がそれぞれの端子と整列するようにワイヤーを接続します。たとえば、黒いワイヤー（フェーズ1）から端子1、赤いワイヤー（フェーズ2）からターミナル2、青いワイヤ（フェーズ3）から端子3から3。接続が行われた後、フェーズテスターとマルチメーターを使用して、正確で安全な操作を検証します。これにより、システムは電気事故なしで確実に実行されることが確認されます。

クリアカラーコーディングは、トラブルシューティングに役立ちます。問題が発生した場合、技術者は関連する特定のフェーズを迅速に特定して評価し、問題の診断と修正を容易にすることができます。色分けされた配線の完全性を定期的に確認してください。摩耗、断熱の損傷、または色の衰退の兆候を探してください。システムが時間の経過とともに信頼性を維持するには、色分けが正確で明確でなければなりません。

直接電源配線カラーコード標準

DC（直流）電力システムは、特定の色コードを使用して、さまざまな導体を特定し、配線の設置とメンテナンスの安全性、一貫性、効率を高めます。これらのカラーコードは、DCパワー回路でのワイヤの適切な識別と接続のために望まれます。

DC 電源配線	色 コード
ポジティブ	赤 ワイヤー
ネガティブ	黒 ワイヤー
地面	白 または灰色のワイヤー

配線の色基準のばらつきがあるため、電気技師と技術者は、DC配線を扱う際には慎重な慣行に従う必要があります。システムのドキュメントまたは標準に従って、ワイヤーの色を視覚的に識別する必要があります。適切な手順が守られていないため、色のみに基づいて行われた仮定がエラーにつながる可能性があるため、ワイヤの実際の極性と電圧は常に電圧計で確認する必要があります。ワイヤーを接続するときは、特に自動車の電気枠組みや産業制御パネルなどのシステムで、検証済みの極性に従って一致していることを確認してください。

DC電力は、主に安定した正確な電圧制御を必要とするアプリケーションで使用されます。たとえば、路面電車システムは通常約600Vで動作しますが、鉄道DCトラクションシステムは、レールとオーバーヘッドコレクターワイヤの間で1.5 kVを使用する場合があります。滑らかな速度制御を必要とするリフト、印刷機、その他のさまざまな機械などの工業機械は、しばしばDC電源に依存しています。電気めっきおよびバッテリー充電プロセスは、DCを使用して、一貫した電圧と電流を提供する機能を使用します。

DCシステムは通常、2線または3線のセットアップとして構成されています。2線式システムには、1つの正の端子と1つの負の端子が含まれ、3線式システムには、高出力アプリケーションに安全性と安定性のための追加の地面または中性ラインが組み込まれています。システムの完全性と安全性を維持するには、運用手順と色分けに厳密に注意が必要です。DC配線の適切な管理により、運用上の障害が防止され、技術者の安全性が保証され、電力システムの全体的な信頼性が向上します。

国/地域別の電気配線色コード

電気システムを安全に管理するには、国や地域によって異なる可能性のある電気配線のカラーコードに注意する必要があります。電気システムの安全性と機能を維持するには、現地の基準を理解する必要があります。専門家は、これらの地域の色の基準を順守することにより、電気システムが安全で、信頼性があり、効率的であることを保証することを支援する場合があります。これにより、リスクが低下し、全体的なパフォーマンスが向上します。

• アメリカ

米国では、さまざまな電気システム内のワイヤ機能を識別するために色標準が必要です。典型的な住宅および商業セットアップ（120/240Vシステム）の使用：

設定	ワイヤー 関数	色）
居住の システム	熱い ワイヤー	黒、 赤
	中性	白
	地面	緑 または裸の銅
コマーシャル システム （120/208V）	熱い ワイヤー	黒、 赤青
	中性	白
	地面	緑 または裸の銅
産業 アプリケーション （277/480V）	熱い ワイヤー	茶色、 オレンジまたは紫、黄色
	中性	グレー
	地面	緑 または裸の銅

•カナダ

カナダの基準は米国の基準に似ていますが、特定の構成でホットワイヤに赤または青を使用することがあります。DC電圧セットアップの場合：

応用 タイプ	ワイヤー 関数	色）
標準	熱い ワイヤー	黒、 赤青
	中性	白
	地面	緑 または裸の銅
DC 電圧セットアップ	ポジティブ	赤
	ネガティブ	黒
	地面	白

• イギリス

ワイヤー 関数	色）
熱い	茶色
中性	青
地面	緑 黄色の縞模様

欧州の基準は、国際電気工学委員会（IEC）に従います。

•ドイツ

英国と同じ配色を使用し、大陸全体の均一性を強調しています。これらの基準は、設置全体の一貫性と安全性を確保し、電気の専門家の作業を簡素化し、エラーの可能性を減らすのに役立ちます。

•China

ワイヤー 関数	色）
熱い	赤
中性	黒
地面	緑

• 日本

ワイヤー 関数	色）
熱い	茶色
中性	青
地面	黄色 緑の縞模様

電気配線の安全性を確認して維持する方法は？

潜在的なリスクの特定：電気コンセントや電化製品の火傷のような、異常な臭気や目に見える兆候を定期的にチェックします。これらの兆候は、しばしば短絡や分解されたワイヤ絶縁などの重大な問題を示しています。これらの指標に気付いた場合は、リスクに対処するために即時のアクションを実行してください。

ワイヤー状態の評価：ソケットとスイッチの後ろのワイヤを調べて、それらが良好な状態であり、劣化していないことを確認します。摩耗または擦り切れた配線は、迅速に対処されなければ、電気の危険につながる可能性があります。摩耗や裂傷の兆候を探し、必要に応じて損傷した配線を交換してください。

回路の過負荷のアドレス指定：現代の電化製品は、多くの場合、古い配線システムが処理できるよりも多くの電力を必要とします。これにより、特に複数の高出力デバイスがパワーストリップを介して単一のアウトレットに接続されている場合、回路が過負荷につながる可能性があります。オーバーロードは、過熱および電気火災のリスクを高めます。

オーバーロードを防ぐために、より高い負荷の定格の電源ケーブルを使用します。また、現在および将来の電気的需要を満たすために、追加の電力アウトレットを設置するか、既存の配線システムをアップグレードする必要があります。これらの積極的なステップは、即時のリスクを防ぐだけでなく、電気インフラストラクチャの長期的な機能と安全性を高めます。

結論

要約すると、ワイヤーカラーコードの使用は、単なるルール以上のものです。これは、電気システムを安全で効率的で信頼性を高めるための鍵です。これらのカラーコードは、電気技師が安全に作業し、電気セットアップがうまく機能するようにするのに役立ちます。さまざまな色がフェーズ、グラウンド、ニュートラルを示しており、複雑な回路の管理に役立ちます。テクノロジーが進むにつれて、これらのカラーコードに固執することで、電気慣行が改善され続け、世界中でパワーシステムをスムーズに稼働させます。現代の電気システムの効率と安全性を維持することには、これらの色の基準の理解と遵守が含まれます。

よくある質問[FAQ]

1.一般的なワイヤーの色は何ですか？

電気システムでは、配線エラーを防ぎ、ワイヤーの機能を普遍的に理解するために、さまざまな色が使用されます。一般的に、ライブ（またはホット）ワイヤーは黒または赤で、ニュートラルワイヤーは白または灰色で、挽いたワイヤーは緑または緑色で、黄色のストライプがあります。ただし、カラーコーディングは、国と設置の種類によってわずかに異なります。

2.電線を識別する方法は？

電線を正しく識別することは、電気の設置やメンテナンスにおける安全性と有効性にとって重要です。通常、この識別には、回路での目的を示すワイヤーの色を認識することが含まれます。ワイヤを正確に識別するために、電圧テスターまたはマルチメーターを使用して、ワイヤーがライブ、ニュートラル、またはグランドかどうかを確認できます。また、特定のセットアップの配線図またはインストールマニュアルを調べることで、追加のガイダンスを提供できます。

3.なぜライブワイヤーが赤いのですか？

多くの電気システム、特に古い従来のセットアップでは、赤いワイヤーはライブワイヤーを示しています。この色は明るく明確であるために選択され、ハザードとして簡単に認識できます（パワーを運ぶことを示しています）。レッドは、ユーザーに、ライブ時にこのワイヤーに触れる潜​​在的な危険性を注意し、気づいていることを警告します。

4.黒と赤の配線は安全ですか？

黒と赤のワイヤは、一般的に電気システムのさまざまな段階でのライブワイヤを示すために使用されます。単一の回路で両方の色を使用すると、適切に取り付けられ、断熱されている限り安全です。両方のワイヤーが他のワイヤーとともに電気コードと標準に従って接続され、すべての接続が安全でカバーされて偶発的な接触を防ぐことができるようにする必要があります。

5.ニュートラルは何色ですか？

通常、ニュートラルワイヤは白または灰色の色になっています。このカラーコーディングは、ライブワイヤーと接地ワイヤーからそれを区別し、電気ショックのリスクを軽減し、電気工事中のより安全な取り扱いを確保するのに役立ちます。ニュートラルワイヤは、回路の電流を電源に戻し、電気システムの重要なコンポーネントです。
