USB-Cピンアウトと機能

USB-C、またはUSB Type-Cは、接続基準の主要な進歩であり、高速データ転送と効率的な電力供給を提供します。データ転送速度が最大10GB/sに達し、最大100Wの電力機能に至るため、USB-Cはすぐに最新の電子デバイスの普遍的な標準になりました。この標準化により、接続が簡素化され、ラップトップ、スマートフォン、周辺機器など、幅広いデバイスのパフォーマンスが大幅に向上します。USB-Cインターフェイスには、ユーザーフレンドリーなリバーシブルコネクタ、複数のデータ転送標準のサポート、および高度な電力提供交渉など、多くの機能があります。これらの各機能は、USB-Cの汎用性と効率に貢献しているため、現代のテクノロジーの重要な要素となっています。このガイドでは、USB-Cのピンアウトと機能の詳細を調査し、その広範な使用と有用性をサポートする技術的な詳細と機能を説明します。

カタログ

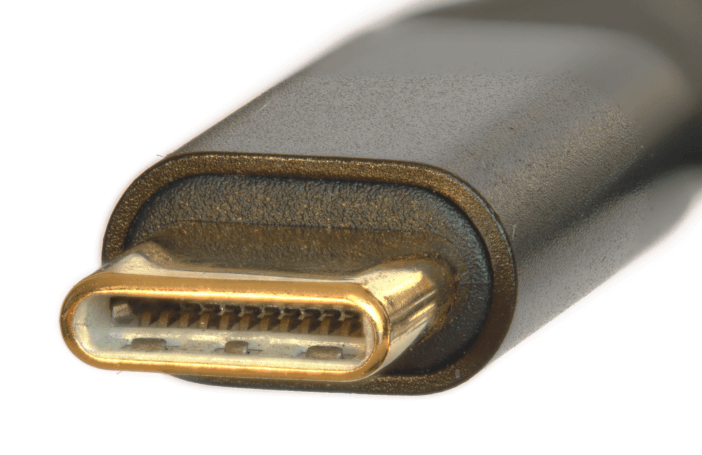

図1：USB-C

USB-Cとは何ですか？

USB-CまたはUSB Type-Cは、高速データ転送と効率的な電力供給を可能にする最新の接続標準です。最大10GB/sのデータ転送速度をサポートし、最大100Wの電力フローを処理できます。この汎用性により、USB-Cは現代のデバイスの普遍的な標準となり、迅速なデータ交換と強力な充電能力を確保します。USB-Cは、ラップトップ、スマートフォン、周辺機器など、さまざまなデバイスで広く採用されています。これは、接続を簡素化し、パフォーマンスを向上させるためです。

USB-C機能

フリッパー可能なコネクタ

USB-Cコネクタは、対称的でフリッパー可能なデザインを備えており、非常にユーザーフレンドリーです。特定の方向を必要とする古いUSBコネクタとは異なり、USB-Cプラグをどちらの方向にもポートに挿入できます。この変更により、接続プロセスがユーザーにとってより迅速かつ便利になります。また、プラグを正しく整列させるための複数の試行の必要性が低下すると、コネクタとポートの両方の摩耗と裂傷が減少し、寿命を延ばします。

複数の標準のサポート

USB-Cインターフェイスは、さまざまなUSB標準とサードパーティのプロトコルをサポートしているため、多様なデータ転送とビデオ出力のニーズの包括的なソリューションとなっています。USB-Cは、標準のファイル転送および周辺接続のために最大480 Mbpsのデータ転送速度でUSB 2.0をサポートしています。また、USB 3.0に対応し、データ処理を速くするために最大5 Gbpsの速度を提供します。USB 3.1 Gen 2はこれをさらに強化し、最大10 Gbpsまでの速度を提供します。これは、高解像度のビデオ編集と大きなファイル転送に最適です。

USB-Cの汎用性は、代替モードをサポートして拡張され、非USBデータプロトコルを処理できるようにします。DisplayPortの代替モードでは、ビデオとオーディオ信号の送信が可能になり、別のケーブルなしでモニターやテレビへの接続が容易になり、ワイヤーが少ないセットアップが合理化されます。USB-Cを介したHDMIサポートにより、古いモニターやテレビなどのHDMI装備デバイスへの接続が可能になり、異なるディスプレイテクノロジー間の互換性が確保されます。

USB-CとのThunderbolt 3の統合は、単一のケーブルを介して複数のデータとDisplayプロトコルを組み合わせて、PCIEとDisplayPortを含むプロトコルを組み合わせています。これにより、高性能の外部ドライブから4Kディスプレイまで、最大40 Gbpsの高速データ転送とさまざまなデバイスへの接続がサポートされ、個別のコネクタを必要とせずにトップパフォーマンスが確保されます。USB-Cはモバイル高解像度リンク（MHL）もサポートしているため、ポータブルデバイスは既存のコネクタを使用してテレビやプロジェクターなどの大型ディスプレイに接続できます。これは、モバイルデバイスに役立ち、追加のアダプターやケーブルなしでプレゼンテーションやメディア再生のためのより大きな画面を有効にします。

電力供給交渉

USB-Cは、USB Power Delivery（PD）プロトコルを介して管理されているデバイスに多くのパワーを提供する能力で際立っています。USB-Cは最大20ボルトと5アンペアを供給し、最大出力が100ワットになります。これにより、ラップトップやタブレットなどの大規模なデバイスや、スマートフォンなどの小さなデバイスを充電するのに適しています。固定出力を備えた古い標準とは異なり、USB-Cは、デバイスが通信して適切なパワーレベルを選択する動的なパワーネゴシエーションを可能にします。これにより、接続されたデバイスが必要な正確な量の電力を受信し、充電効率を改善し、過負荷を防ぐことができます。

USB電力供給は、さまざまな電圧と電流レベルをサポートしているため、デバイスはニーズに応じて最も効率的な電力を引き出すことができます。たとえば、スマートフォンは2Aで5Vが必要になる場合がありますが、ラップトップは5Aで20Vが必要になる場合があります。この柔軟性により、USB-Cが適応性があり、エネルギー使用を最適化し、廃棄物と熱の生成を減らします。

USB Type-Cレセプタクル/プラグピン

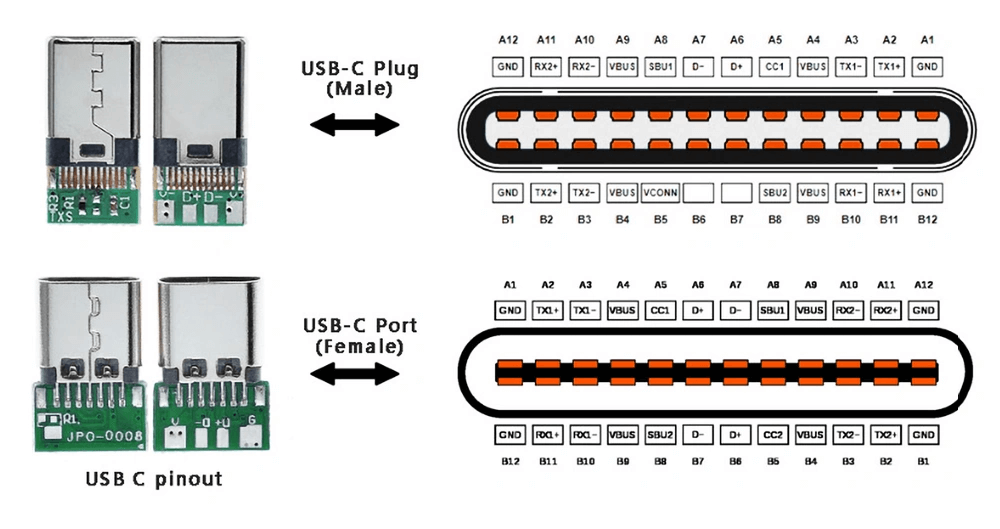

図2：USB-Cプラグピン

USB Type-Cコネクタには、多くの用途を与える24個のピンがあります。8つのピンは、高速ファイル交換のために最大10 Gbpsのレートをサポートし、スーパースピードデータ転送を処理します。4つのピンは、最大100ワットの電源を供給するためのもので、USB-Cがラップトップ、外部デバイスの電源、およびデバイス間のパワーを転送できるようにします。残りのピンは、地面の接続、構成、および通信プロトコルを管理し、コネクタが正しく機能し、その用途が柔軟であることを確認します。

USB 2.0差動ペア

D+およびD-ピンは、USB 2.0接続に重要な役割を果たし、デバイス間のデータ転送を可能にします。USB Type-Cコネクタでは、これらのピンが複製されており、2つのD+ピンとレセプタクルに2つのd-Pinsがあります。この設計により、プラグの向きに関係なくデータ送信が一貫性を保ち、コネクタの可逆性を維持します。これらのピンには2つのセットがありますが、それらはUSB 2.0データ伝送の単一ペアとして機能し、接続されたデバイス間で信頼性の高い効率的な通信を提供します。この冗長性は、ユーザーにとって容易になるだけでなく、転送中に強いデータの整合性を保証します。

USB-Cプラグピンアウト

USB-Cプラグは、多くの電子デバイスの標準インターフェイスとして機能し、統一された柔軟な接続を提供します。VBUS（電圧バス）ピン、A1およびB1は、電力供給の鍵です。最初に5Vに設定された電圧は、最大電力電流が5aで、電力供給（PD）交渉により最大20Vまたは48Vまで増加する可能性があります。これにより、USB-Cがラップトップのような大きなデバイスを充電するのに十分な最大240Wの電力を供給することができます。動的調整により、接続されたデバイスがニーズに基づいて適切なパワーを受けることが保証されます。

D+およびD-ピン、A6、A7、B6、およびB7は、高速データ転送に必要です。USB2.0、USB 3.0、USB 3.1 Gen 2などのUSB標準をサポートします。異なるUSB標準では、高速データ転送と古いUSBバージョンとの後方互換性を確保します。

構成チャネル（CC）ピン、A5およびB5は、デバイス通信の鍵です。電力要件を管理し、デバイスの役割（電源または電源シンク）を決定し、接続の詳細を構成します。このネゴシエーションは、電力供給とデータ送信を最適化するのに役立ちます。

サイドバンド使用（SBU）ピン、A2およびB2は、代替モードシグナルで使用されるサイドバンド信号を処理し、USB-CがDisplayPortやHDMIなどの非USB関数をサポートできるようにします。これにより、コネクタの機能が標準のUSB機能を超えて拡張され、追加のコネクタが必要になります。

ID（ID）ピン、A4およびB4は、ケーブルプラグの向きを検出し、アクセサリを識別します。デバイスが電源またはシンクとして機能するかどうかを判断し、接続されたデバイスの正しい電源とデータの役割を確保するのに役立ちます。これにより、プラグの向きに関係なく適切な接続と操作を確保することにより、ユーザーエクスペリエンスが向上します。

グラウンド（GND）ピン、A3およびB3は、電力とデータラインに必要なグランドリファレンスを提供し、USB-Cコネクタの安定した安全な動作を確保します。適切な接地により、電気障害が防止され、データ送信と電力供給の完全性が維持されます。

パワーとグランドピン

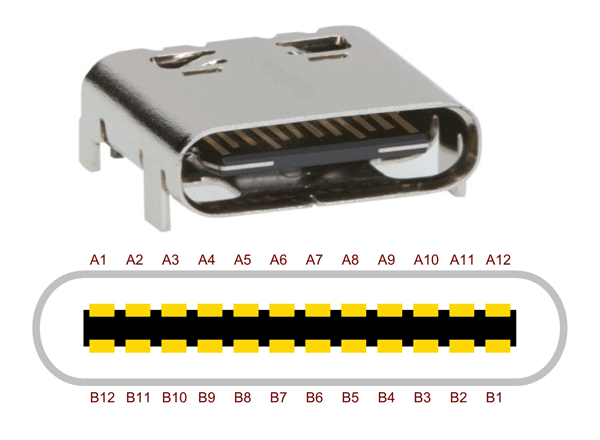

図3：パワーとグランドピン

VBUSおよびGNDピンは、USB Type-Cコネクタの電源配信システムの重要な部分です。VBUSピンは電力を供給し、GNDピンは電気信号のリターンパスを提供します。デフォルトでは、VBUSは5Vを配信しますが、接続されたデバイス間のネゴシエーションにより、この電圧は最大20Vまで増加し、現在の容量は最大5Aです。これにより、ノートブックコンピューターのような大規模なデバイスを充電するのに適した最大100Wの電源提供が可能になります。電力供給を動的に調整する機能は、さまざまな電力ニーズに応えるUSB Type-Cの重要な機能です。

RXおよびTXピン

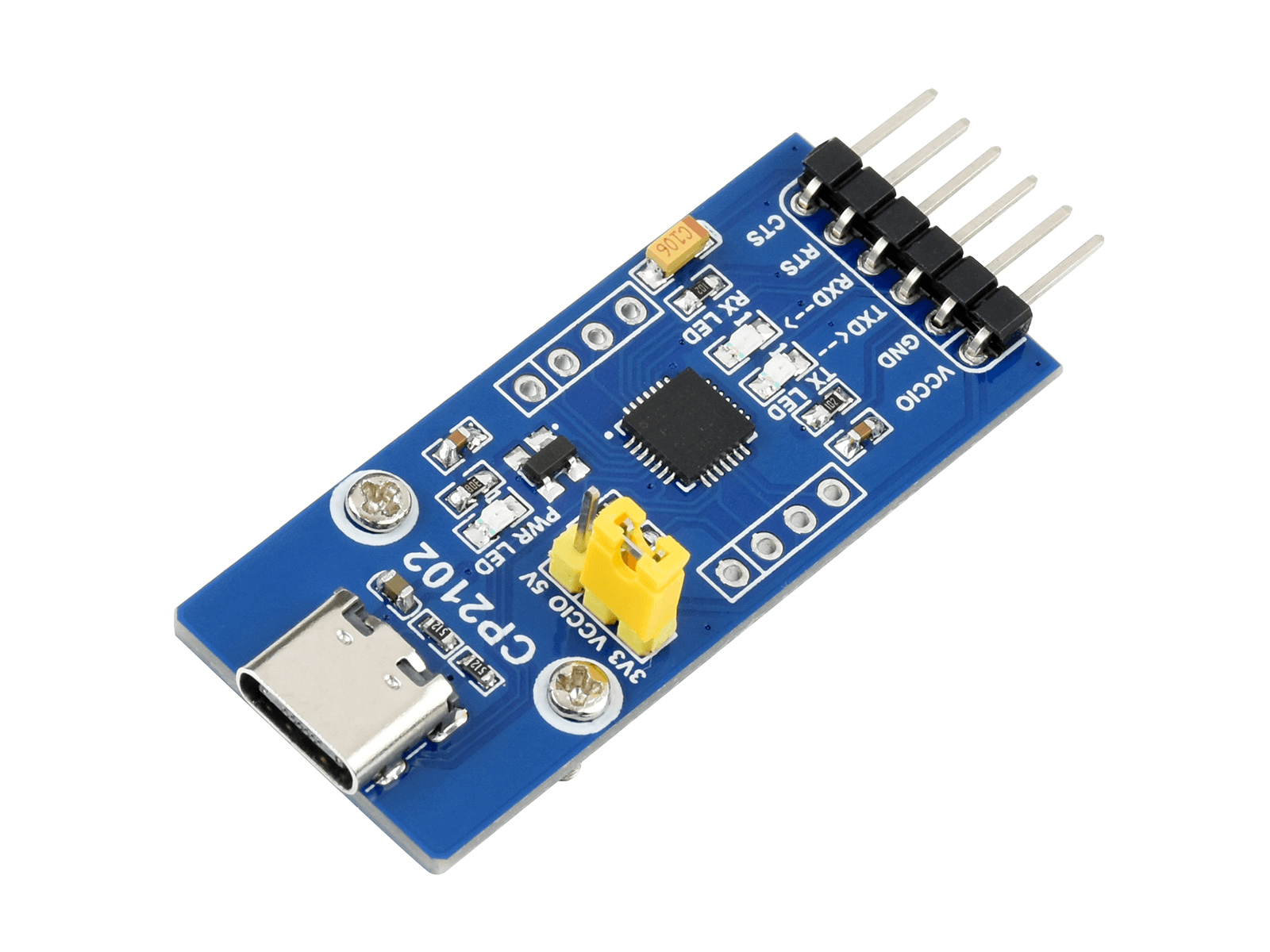

図4：タイプC UARTボード

RX（受信）およびTX（送信）ピンは、USB 3.0およびUSB 3.1プロトコルのデータ転送の鍵です。USB Type-Cコネクタには、高速データ転送を効果的に処理するRXおよびTX差動ペアの2セットがあります。USB Type-Cのフリッパー可能な設計では、プラグがどのように挿入されていても、適切なデータラインルーティングを確保するためにマルチプレクサが必要です。コネクタの可逆性をサポートします。これらの微分ペアも代替モードを可能にし、USB-Cコネクタがビデオやオーディオ伝送のためにDisplayPortやHDMIなどの他のプロトコルと連携できるようにします。また、USB Power Delivery（USB PD）をサポートしています。これにより、デバイスは電力ニーズをネゴシエートし、大規模なデバイスの充電と電源のために最大100ワットを提供できます。

CC1およびCC2ピン

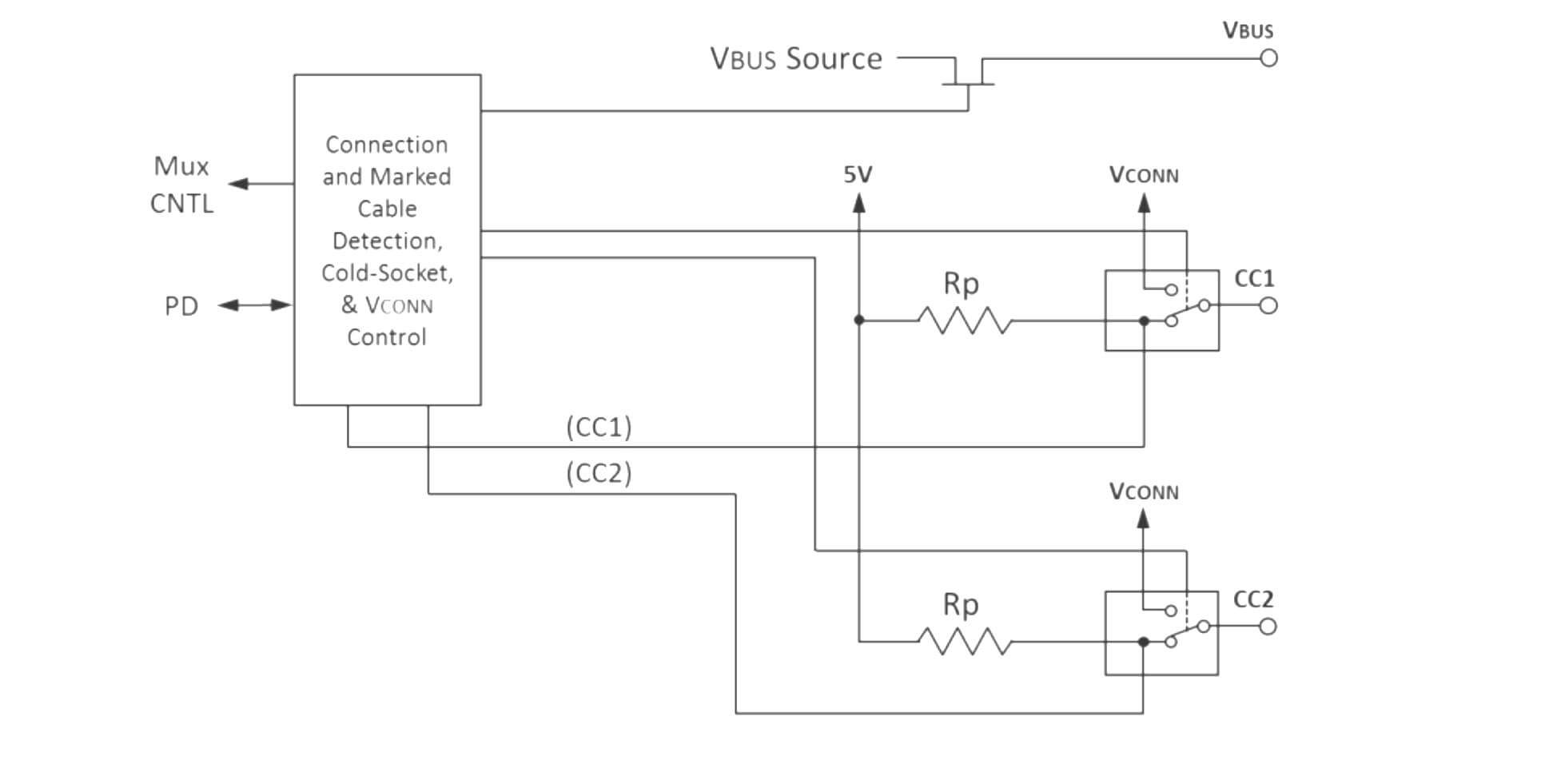

図5：CC1およびCC2の関数モデル

チャネル構成（CC）ピン、CC1およびCC2は、USB Type-C標準の重要な部分です。ケーブルの存在と方向を検出し、コネクタがどのように挿入されていても、正しいアラインメントを確保します。この機能により、可逆的なプラグの向きが可能になり、ユーザーが簡単になります。オリエンテーションの検出に加えて、CCピンは、接続を通じて利用可能な電力機能について接続されたデバイスにも通知し、効率的な電力管理を可能にします。デバイスは、この情報を使用して、USBポートが供給できる最大電流に基づいて消費電力を調整します。

CCピンは、USB電源デリバリー（PD）プロトコルと代替モード機能にも重要な役割を果たします。これらのピンの電圧レベルを監視することにより、デバイスは最適な動作に必要な適切な電力レベルを交渉します。この交渉は、より高い電力供給、より速い充電、より厳しいデバイスに電力を供給する能力をサポートします。CCピンは、データ通信プロトコルの確立にも役立ちます。代替モードを入力すると、これらのピンは、USB Type-Cインターフェイスを再構成することにより、ビデオや高速データ転送などのさまざまなデータ型をサポートするように接続を構成します。

VConn PIN

VConn PINは、リアルバーチップまたはその他の電子コンポーネントを備えた電子的にマークされたアクティブケーブルに電力を供給します。これらのアクティブコンポーネントは、信号品質を改善し、より長い距離または複雑なルーティングパスを介して信頼できるデータ送信を確保します。VConn PINは、これらのコンポーネントに5V、1Wの電源を配信し、動作を可能にします。この電源は、高速データ転送やその他の高度な機能をサポートするケーブルに必要です。これらのコンポーネントに必要な電力を供給することにより、VConn PINは信号の整合性が維持され、データの損失または腐敗のリスクを減らします。

SBU1およびSBU2ピン

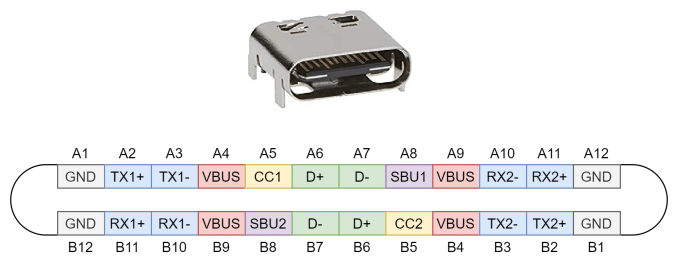

図6：USBタイプCレセプタクル（フロントビュー）

SBU（サイドバンド使用）ピン、SBU1およびSBU2は、低速信号パス用に設計されており、USB Type-Cコネクタの汎用性で重要な役割を果たします。これらのピンは主に代替モードで使用されているため、USB Type-CコネクタがDisplayPortやHDMIなどの非USBプロトコルをサポートできます。これらのサイドバンドチャネルを使用することにより、USB-Cコネクタはさまざまな種類のデータを運ぶことができ、標準のUSB操作を超えて機能を拡張できます。このマルチプロトコルサポートにより、デバイスは複数の接続タイプに単一のUSB-Cコネクタを使用して、設計を簡素化し、必要なポートの数を削減できます。

USB電源供給

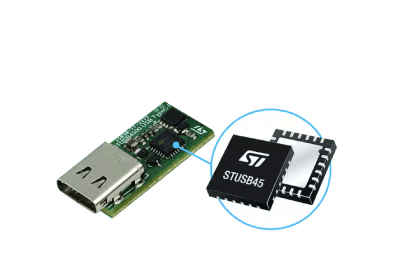

図7：USB電源供給

SB Power Delivice（PD）は、USB Type-Cコネクタの使用を大幅に改善する高度なシステムです。これにより、デバイスは、CC（構成チャネル）ラインを介したシングルワイヤー通信を通じて、適切なパワーレベルをネゴシエートおよび選択できます。このプロセスにより、デバイスは特定のニーズに合わせてパワーレベルを調整し、USB-Cをより柔軟で効率的にします。USB PDは、電源とデバイスの間に通信リンクを設定することで機能します。このリンクは、電力ニーズと機能に関する情報を共有するために使用されます。接続すると、デバイスはCCラインを使用してネゴシエーションプロセスを開始し、電源プロファイルを共有します。これには、サポートできる電圧と電流レベルの詳細が含まれます。

このシステムは、小さなガジェットの低電力からラップトップやその他のパワーに飢えたデバイスを充電するための高出力まで、幅広い電力レベルをサポートしています。この柔軟性は、標準の電力レベルを設定する事前定義された電力プロファイルによって達成されます。たとえば、USB PDは、5V、9V、15V、20Vなどのさまざまな電圧で電力を供給でき、電流レベルは0.5aから5aの範囲です。これは、単一のUSB-Cポートがスマートフォンに効果的に充電したり、ラップトップに電源を入れたり、外部ディスプレイを駆動できることを意味します。その場で電力レベルを調整する機能は、バッテリー駆動のデバイスに特に役立ちます。デバイスが適切な量の電力を獲得し、過充電を防ぎ、熱の蓄積を削減することを保証し、バッテリーの寿命を延ばし、安全性を向上させることができます。また、より高い電力レベルを提供する機能により、充電時間が短縮され、ユーザーにとってより便利になります。

電力供給に加えて、システムはデータ転送をサポートし、同じ接続でのパワーとデータ交換を可能にします。これにより、USB PDは、スマートフォン、タブレット、ラップトップなど、電源と高速のデータ接続の両方を必要とする最新のデバイスに最適です。

代替モード

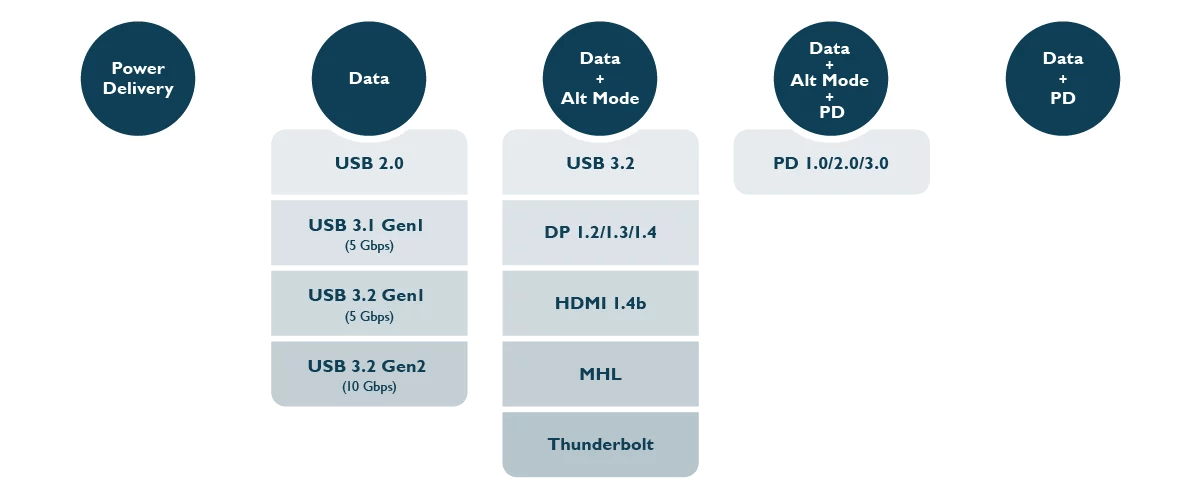

図8：USB Type-C代替モード

USB Type-Cの代替モードのサポートは、最も説得力のある機能の1つであり、複数のポートを置き換えることができるユニバーサルコネクタに変換されます。この汎用性により、さまざまなインターフェイスを単一のUSB-Cポートに統合することにより、デバイスの設計と接続が簡素化されます。

displayport

DisplayPortは、USB-Cでサポートされる主要な代替モードの1つです。高解像度のビデオとオーディオ転送用に設計されています。USB-Cを介してDisplayPortを使用することにより、デバイスは、別のDisplayPortコネクタを必要とせずに、モニターやテレビなどの外部ディスプレイにビデオとオーディオ信号を送信できます。このモードは、最大8K以下のリフレッシュレートの解像度をサポートし、ゲーム、ビデオ編集、プロのグラフィックデザインなど、高品質のビデオ出力を必要とするアプリケーションに最適です。

モバイル高解像度リンク（MHL）

モバイル高解像度リンク（MHL）の代替モードにより、スマートフォンやタブレットなどのポータブルデバイスがテレビやプロジェクターなどのより大きなディスプレイに接続できます。MHLは、モバイルデバイスからより大きな画面へのコンテンツのストリーミングに特に役立ち、ビデオ、写真、プレゼンテーションを簡単に共有する方法を提供します。USB-Cを介してMHLを使用することにより、メーカーは小さなデバイスで専用のHDMIポートの必要性を削除し、コネクタの数を削減し、スペースを節約できます。

落雷

Thunderboltは、PCI Express（PCIE）やDisplayPortを含むいくつかの高速データ転送プロトコルと電力提供機能を組み合わせた柔軟なインターフェイスです。USB-Cを介したThunderboltは、最大40gbpsの非常に高速なデータ転送レートを可能にします。これは、ビデオ編集、大ファイル転送、外部グラフィックスカード接続などのタスクを要求するのに最適です。単一のThunderbolt接続を介して電源とデータを提供する機能により、ケーブルの管理が容易になり、接続性が向上します。

hdmi

HDMI（高解像度マルチメディアインターフェイス）は、USB-Cの代替モードを介してサポートできる広く使用されている別のインターフェイスです。HDMIは、ソースデバイスからディスプレイにビデオとオーディオを転送する標準です。USB-Cを介してHDMIを使用して、デバイスは高解像度のビデオとオーディオ信号をテレビ、モニター、およびプロジェクターに配信できます。このモードは、デジタルオーディオ出力を含むさまざまなオーディオ形式をサポートしており、ホームシアターシステムやプロのオーディオビジュアルセットアップに適しています。

USB-C代替モードの利点

USB-Cの代替モードの主な利点は、複数の機能の組み合わせが1つの柔軟なポートに組み合わされることです。これにより、必要なポートの数を減らすことでデバイスがより簡単になります。これは、ラップトップ、タブレット、スマートフォンなどの小さなデバイスに非常に役立ちます。また、ケーブル管理を容易にし、デバイス接続の全体的な複雑さを軽減します。代替モードは、単一のコネクタを介してさまざまなプロトコルをサポートすることにより、デバイスの柔軟性と有用性を高めます。ユーザーは、同じUSB-Cポートを使用して、モニター、テレビ、プロジェクター、ストレージデバイスなど、デバイスを多くの種類の周辺機器に接続できます。

ポートロールの理解：DFPとDRP

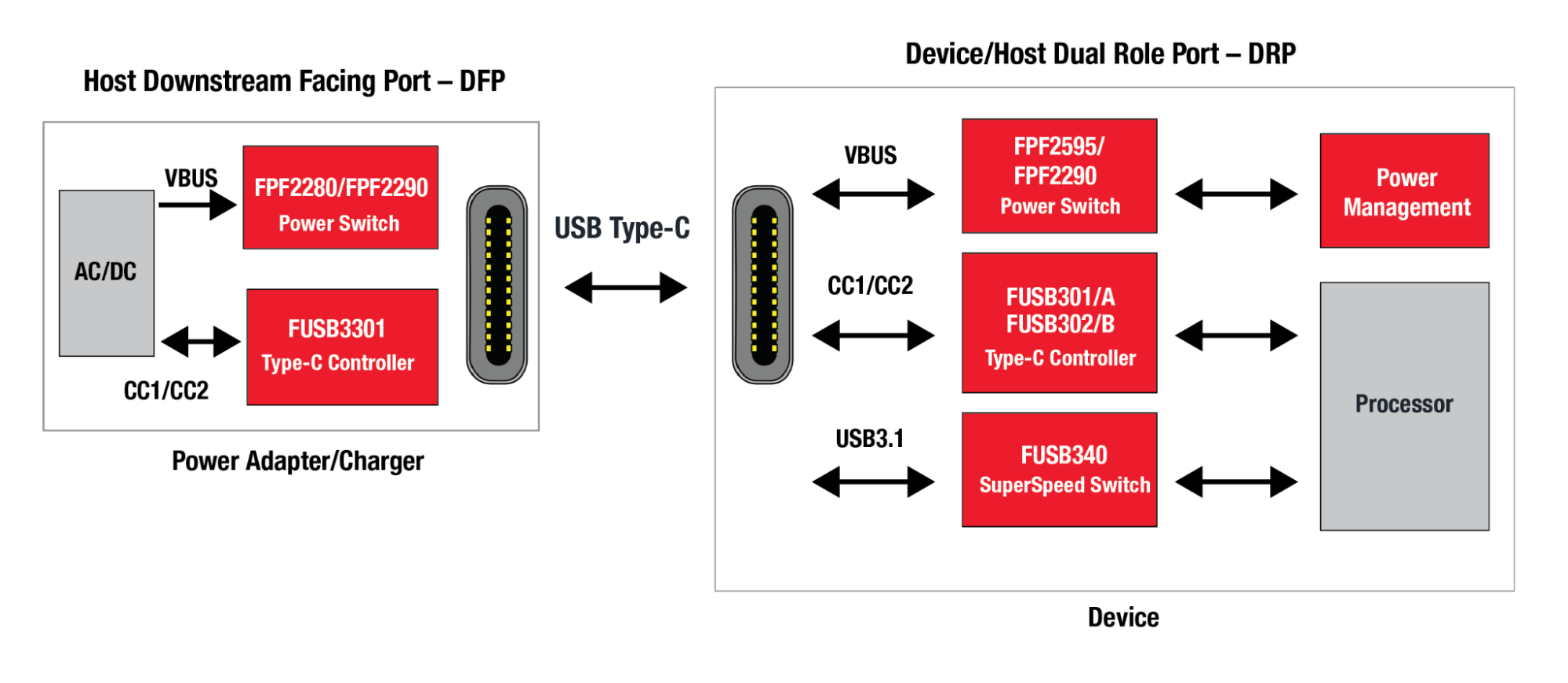

図9：DFPおよびDRP

2つのデバイスがUSBを介して接続すると、1つはホスト（下流に面したポートまたはDFP）として機能し、もう1つは周辺機器として機能します。ホストは接続を制御し、電力を供給しますが、周辺機器はパワーを使用し、ホストの要求に応答します。携帯電話などの一部のデバイスには、デュアルロールポート（DRP）があり、接続されたデバイスに応じてホストと周辺機器を切り替えることができます。この機能により、携帯電話は、USBドライブのような周辺機器に接続されている場合、またはコンピューターに接続したときに周辺機器としてホストとして機能することができます。

結論

結論として、USB-Cの強力なデザインと高度な機能により、最新の電子機器を接続するための最大の選択肢になりました。そのフリッパー可能なコネクタにより、使いやすく、摩耗が減少し、接続の耐久性と信頼性が向上します。USB-Cは、USB 2.0、USB 3.0、USB 3.1 Gen 2、およびDisplayPort、HDMI、Thunderboltなどの代替モードを含む複数の標準をサポートしており、その汎用性を強調しています。このサポートにより、USB-Cは、単一の効率的なインターフェイスを使用して、さまざまなデータ転送および電源提供タスクを処理できます。USB電源提供プロトコルは、デバイスが多くのタイプのデバイスで最適な充電と電力管理のために電力レベルをネゴシエートできるようにすることにより、USB-Cの機能をさらに高めます。VBU、GND、RX、TX、CC、SBUピンの役割を含む詳細なピンアウト設計により、データ転送、信頼性の高い電力提供、および代替モードやUSB PDなどの高度な機能のサポートが保証されます。USB-Cの柔軟で包括的な性質により、電子デバイスの絶えず変化する世界に関連することが保証されます。これらの詳細を理解することは、USB-Cが最新の接続ソリューションにもたらす技術革新を完全に理解するのに役立ちます。

よくある質問[FAQ]

1. USB-Cケーブルのさまざまなワイヤは何ですか？

USB-Cケーブルにはいくつかの異なるワイヤが含まれており、それぞれが特定の目的を果たしています。これらには、電力供給用のVBUSワイヤ、リターンパス用のグランド（GND）ワイヤ、USB 2.0データ転送用のディファレンシャルペア（D+およびD-）、USB 3.0およびより高いデータ速度、構成チャネルのスーパースピードディファレンシャルペア（RXおよびTX）CC）電源提供とデータプロトコルを検出および管理するためのワイヤ、DisplayPortやHDMIなどの代替モードのサイドバンド使用（SBU）ワイヤ、およびビルトインエレクトロニクスを備えたアクティブケーブルに電力を供給するためのVConnワイヤ。

2. USB-Cコネクタの部分は何ですか？

USB-Cコネクタには、12の2列に配置された24個のピンがあります。主な部品には、電力供給用のVBUSピン、接地用のGNDピン、USB 2.0データ用のディファレンシャルペア（D+およびD-）、スーパースピードディファレンシャルペア（RXおよびTX）が含まれます。USB 3.0以降のデータ速度の場合、構成と電源管理用のCCピン、代替モードシグナリング用のSBUピン、およびアクティブケーブルの電源用VCon​​nピン。コネクタの対称設計により、これらのピンの鏡面配置のおかげで、いずれかの方法でプラグを付けることができます。

3.すべてのUSB-Cケーブルは同じですか？

いいえ、すべてのUSB-Cケーブルが同じではありません。データ転送速度、電力供給能力、代替モードのサポートなど、能力が異なります。一部のUSB-Cケーブルは充電用にのみ設計されており、データ転送レートが限られていますが、Thunderbolt 3サポートを備えた最大40Gbpsの高速データ転送を処理できるものもあります。同様に、すべてのケーブルが完全な100Wの電力供給容量をサポートできるわけではありません。USB-Cケーブルの仕様を確認して、特定のユースケースのニーズを満たすことを確認することが賢明です。

4. USB-CポートのDシンボルは何ですか？

USB-CポートのDシンボルは通常、ポートがUSB 2.0データ転送速度をサポートしていることを示し、この標準のD+およびD-差動ペアラインの存在を示しています。このマーキングは、ポートが基本的なデータ転送と充電を処理できることをユーザーが知るのに役立ちますが、USB 3.0以上にリンクされたより高いデータレートをサポートできない場合があります。

5. USB-Cの最大電圧はどれくらいですか？

USB-Cの最大電圧は20ボルトです。これは、USB電源提供（PD）プロトコルを通じて達成されます。これにより、デバイス間の柔軟な電力管理が可能になります。USB PD仕様は最大20Vおよび5Aをサポートし、100ワットの最大電力供給をもたらします。この機能により、USB-Cは、スマートフォンからラップトップまで、幅広いデバイスを充電するのに適しています。
