1N4733a Zenerダイオード：作業、ピンアウト、およびデータシート

このガイドでは、信頼できる電圧調節で知られる最新の電子機器のコンポーネントである1N4733A Zenerダイオードの機能と使用について説明します。ダイオードの作業原則、回路での使用方法、およびさまざまなセットアップでの安定した電圧の維持におけるその役割をカバーしています。

カタログ

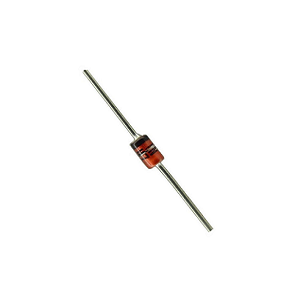

1N4733a Zenerダイオードの概要

1N4733a ダイオードは、電力定格が1ワットで、Zener電圧が5.1Vで、電圧調節の堅牢な電力処理と精度で際立っています。このダイオードは、電気工学の定番であり、電圧安定化とクリッピング回路で広く採用されています。低い逆漏れ電流が評価されており、安定した電圧レベルを提供します。これらの品質により、コンバーターや電源回路にとって非常に有益であり、運用パフォーマンスと信頼性が向上します。エレクトロニクスでは、順方向と逆方向の両方で電流を伝導するダイオードの能力は、典型的なダイオードと区別します。この機能は、電圧調節に役立ち、入力レベルが変動しても安定した出力を確保し、故障シナリオ中に有効性を維持します。このような機能は、安定性を要求する複雑な回路設計にとって有利です。保護ガラスに包まれた重度のドープされたPN接合部を特徴とする耐久性のある構造により、ダイオードは3.3〜91 Vの電圧スペクトルを処理できます。電圧。ダイオードの信頼性は、その構造から明らかです。腐食に抵抗し、簡単にはんだ付けされた端子を特徴とするデュアルスラッグデザインが含まれており、回路での頑丈な接続を確保します。

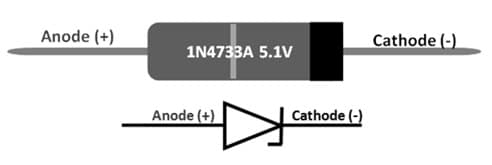

1N4733Aピン構成

ピン番号	ピン名	説明
1	アノード	電流はこの端末に流れます。
2	陰極	この端末から電流が流れます。

1N4733A機能と仕様

機能/仕様	詳細
公称ツェナー電圧（VZ）	5.1ボルト
電力散逸（PZ）	1.0ワット
Zener Regulator電流（IZM）	178マンプ
パッケージタイプ	do-41（穴を通して）
公称電圧	5.1ボルト
許容範囲	±5％
ストレージ温度範囲	-65°Cから175°C
重さ	0.35グラム
特別な機能	高い信頼性、鋭い逆の特性。

1N4733Aはどのように機能しますか？

1N4733A Zenerダイオードは、逆バイアスの標準ダイオードとは異なる動作をすることにより、電圧を調節するように設計されています。前方バイアスでは、通常のダイオードと同様に、小さな電圧低下（約0.3〜0.7ボルト）で電流が流れるようになります。ただし、逆バイアスの下では、ユニークな動作を示します。逆電圧が約5.5ボルトのブレークダウンポイントに達すると、ダイオードは電流を伝導し始めます。この制御された分解により、入力電圧または回路荷重が変動した場合でも、ダイオードは安定した出力電圧を維持できます。

この電圧調節は、Zenerの故障と雪崩効果の2つのプロセスを通じて達成されます。低い電圧では、Zenerの分解が支配的で、負の温度係数があります。つまり、温度が上昇すると分解電圧が低下します。より高い電圧では、雪崩効果は正の温度係数で引き継ぎ、ブレークダウン電圧は温度とともに増加します。1N4733Aでは、これら2つの効果がバランスを取り、さまざまな温度で一貫したパフォーマンスを確保します。これにより、特にさまざまな条件の環境で、安定した電圧調整を必要とする回路の信頼できる選択肢となります。

Arduino UNOを使用してAC電圧計を開発します

Arduino UNOを使用してAC電圧計を設計することは、AC電圧を測定するためのマイクロコントローラーアプリケーションの世界への魅力的なエントリとして機能します。このプロジェクトには、330-OHM抵抗器、10K-OHMポテンショメータ、抵抗器とコンデンサの選択、1N4733a Zenerのようなダイオード、アセンブリを促進する実用的なブレッドボードなどのさまざまなコンポーネントが豊富に含まれています。回路は、電圧仕切りを使用して、Arduinoの5V範囲に快適に整列することにより、入力電圧110V、220V、380Vを処理します。1N4733a Zenerダイオードは保護を提供し、5.1ボルトを超える電圧から回路を保護します。測定値を表示することは、LCD画面を介して達成され、結果の可視性と理解が向上します。付随するArduinoプログラムには、√2でピークAC電圧の分割を巧みに組み込んでRMS値を計算します。これは、注意が頻繁に必要な日常のシナリオを反映する思慮深い側面です。

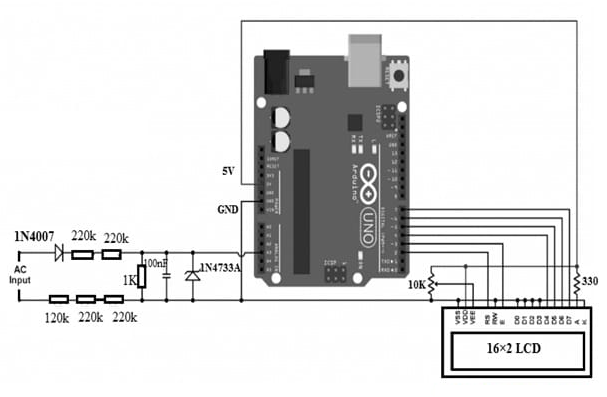

ARDUINOボード付きAC電圧計

Arduinoプログラムの作成

Arduinoコードは、ピークハーフ波測定の評価を介してRMS電圧を永続的に追跡することにより、システムにおける動的な役割を想定しています。内部参照電圧を活用すると、コードは正弦波電圧のより多くの解釈を提供し、より高い精度を促進します。このプロセスは、電気工学の分野向けのエンジニアリングの正確で信頼できる測定機器におけるマイクロコントローラープログラミングの習熟度を示しています。

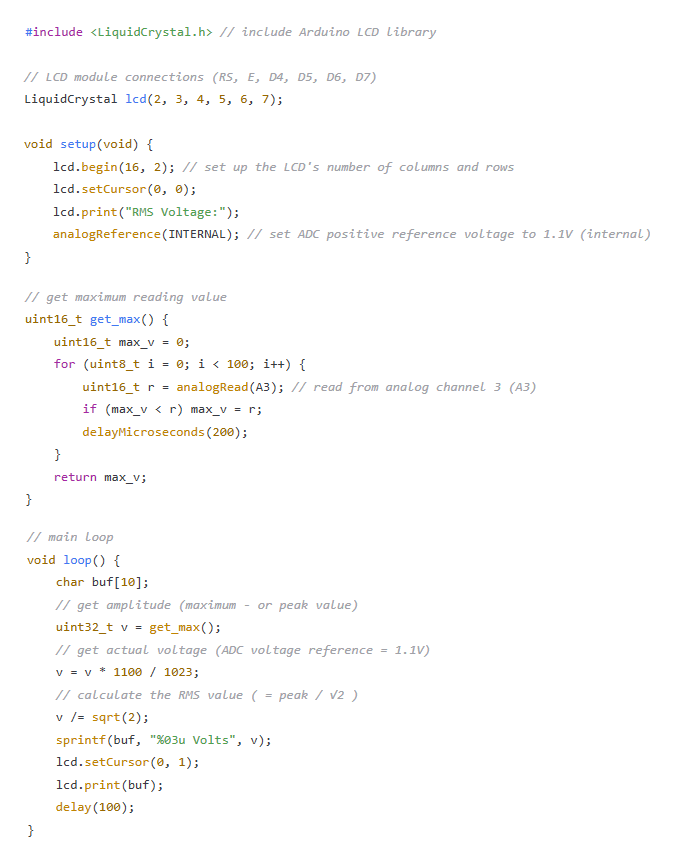

Arduinoコード

1N4733a Zenerダイオードのアプリケーション

電圧保護機能

電圧保護アプリケーションでは、1N4733Aは繊細なコンポーネントを保護し、正確に過剰な電圧を締め、回路機能を維持するのに役立ちます。このダイオードは最大電圧を巧みに制限し、それ以外の場合は破壊的なコンポーネントの障害をもたらす可能性のある一時的な条件に熟達して応答します。

コンパクトシステムの電圧調整

ポータブルガジェットに見られる小さな回路の場合、1N4733Aは安定した出力電圧を保証します。さまざまな入力条件の中で必要な一貫したパフォーマンスを静かにサポートし、一定の電圧がデバイスの寿命と持続機能のライフラインであるシナリオでその関連性を示します。

波形クリッピングアプリケーション

他のダイオードと直列に組み合わせると、1N4733Aは波形クリッピング、信号歪み管理の側面を伝導します。このアプリケーションは、信号の純度を保持することが大きな懸念事項である通信デバイスで大きな価値を保持しています。

マイクロコントローラーまたはICSの保護

1N4733Aは、マイクロコントローラーまたは積分回路のプロアクティブな入力電圧保護を提供し、これらのコンポーネントを危険にさらす可能性のある過電圧条件を防ぎます。敏感な電子システムにおける設計の信頼性を強化するための費用対効果の高い手段を提供します。

不規則な条件での電圧安定性

1N4733Aによって保証された安定性は、電力障害または電磁干渉を受けやすい回路で証明され、安定した出力電圧を維持し、潜在的なパフォーマンスの低下を回避するために役割を果たします。

電圧サージからの回路損傷を制限します

高電圧サージに対する予防戦略は、電子回路の幸福を維持するのに不可欠です。1N4733Aの統合は、予期しない高電圧スパイクからの危害のリスクを低下させ、実際の電子設計の耐久性に貢献します。

可変出力の電圧シフト

1N4733Aは、出力変更のための効果的な電圧シフトを容易にし、さまざまな出力段階にわたって遷移を平滑化します。この関数は、汎用性が有利な柔軟な回路構成をサポートします。
