1N5817 Schottky Diode：機能、ピンアウト、およびデータシート

1N5817 Schottkyダイオードは、電子回路で広く使用されている非常に効率的なコンポーネントです。低い前方電圧の低下、高速スイッチング速度、省エネ機能により、電源、バッテリー充電器、回路保護などの最新のアプリケーションに最適です。この記事では、電子設計とアプリケーションにおけるその役割を理解するのに役立つ使用、ピンアウト、利点、技術仕様、実用的な洞察について説明します。

カタログ

1. 1N5817 Schottky Diodeとは何ですか？

2。1N5817ピン構成

3。1N5817の機能

4。1N5817技術仕様

5。1N5817ダイオードのアプリケーション

6。1N5817ダイオードに相当します

7。1N5817物理的次元

8。1N5817のパッケージ

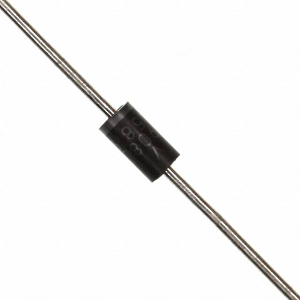

1N5817 Schottkyダイオードとは何ですか？

1N5817 耐久性のあるDO-41パッケージに収容されたSchottky Diodeは、その速い動作とエネルギー効率で知られています。一般に、Schottky Diodesは、低い前方向電圧低下（約0.4V）と迅速な逆回復時間で評価されているため、整流器などの高周波と効率的な回路に最適です。1N5817は、1aの最大出力電流、20Vのピーク逆電圧、および14Vの逆rms電圧を提供します。1N5817の前方電圧低下は、バッテリー駆動のデバイスと再生可能エネルギーシステムのエネルギー効率を向上させます。モバイルデバイスなどのアプリケーションでは、パフォーマンスを犠牲にすることなくバッテリー寿命を延ばすことができます。研究によると、1N5817のようなSchottkyダイオードは省エネルギーを促進することが示されています。また、速い回復時間は、電源の切り替えなどの高周波システムのスイッチング損失、優位性を削減します。これにより、パフォーマンスが向上し、熱生成が少なく、エネルギー効率の高いデザインが向上します。

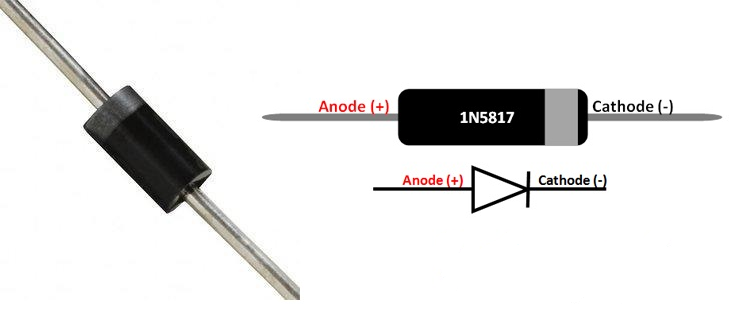

1N5817 PIN構成

1N5817 Pinout

ピン番号	ピン名	説明
1	アノード	電流は常にアノードから入ります
2	陰極	電流は常にカソードから出ます

1N5817の機能

•最小限の伝導とスイッチング損失：効率を高め、熱生成を減らし、信頼できる長期にわたるデバイスの動作を確保します。

•低い前方電圧低下（約0.4V）：電力散逸を減らし、電力変換と環境に優しい設計のエネルギー効率を改善します。

•熱管理：熱の蓄積を最小限に抑え、熱応力を下げ、拡張デバイスの寿命に貢献します。

•雪崩能力：電圧の急増に耐え、信頼性を高めるために一時的な条件に対する保護を提供します。

•汎用性の高いアプリケーション：一貫した効率的なパフォーマンスを必要とする自動車、産業、電子機器に適しています。

1N5817技術仕様

タイプ	パラメーター
工場のリードタイム	6週間
取り付けタイプ	穴を通して
ピンの数	2
ダイオード要素材料	シリコン
パッケージング	テープ＆ボックス（TB）
パーツステータス	アクティブ
終端の数	2
端子仕上げ	マットティン（SN） - アニール
最小動作温度	-85°C
HTSコード	8541.10.00.80
電圧 - 定格DC	20V
現在の評価	1a
ピンカウント	2
要素構成	シングル
ダイオードタイプ	ショットキー
マウント	穴を通して
パッケージ /ケース	do-204al、do-41、軸
重さ	4.535024g
要素の数	1
JESD-609コード	E3
水分感度レベル（MSL）	1（無制限）
ECCNコード	ear99
最大動作温度	150°C
追加機能	フリーホイーリングダイオード
キャパシタンス	110pf
端子形式	ワイヤー
ベースパーツ番号	1N58
極性	標準
スピード	迅速な回復 <= 500ns, > 200mA（IO）
現在 - 逆漏れ @ VR	500µA @ 20V

1N5817ダイオードのアプリケーション

電源

電源システム内では、1N5817ダイオードは迅速な応答時間と低い前方電圧低下を誇り、全体的な効率を高めています。修正プロセス中に電力損失を減らすことにより、電源ユニットが一貫して長持ちすることを保証します。この特性は、データセンターや途切れないパワーフローを必要とする繊細な電子デバイスなど、エネルギー効率と信頼できる動作物質が問題になっている環境に関連しています。

バッテリー充電器

バッテリー充電アプリケーションでは、正しい電圧レベルを保存することは、バッテリー寿命を最大化し、安全性を確保するのに適しています。1N5817ダイオードは、逆電流の流れを防ぐのに優れており、電池が意図せずに充電器に戻ってくるのを防ぎます。この機能は、再生可能エネルギーのセットアップで価値があり、太陽光発電パネルの統合により、最適な効率と安全性のバランスが必要です。

回路乗数

1N5817は回路乗数で重要であり、電圧の変動に迅速に応答する能力により、より低い入力源からのより高い電圧の生成が可能になります。このドメインでの一貫したパフォーマンスは、電圧変化の精度と迅速な取り扱いの両方が必要なRFアンプと信号変換技術の優先コンポーネントとして配置されます。

1N5817ダイオードに相当します

• 1N5818

• 1N5819

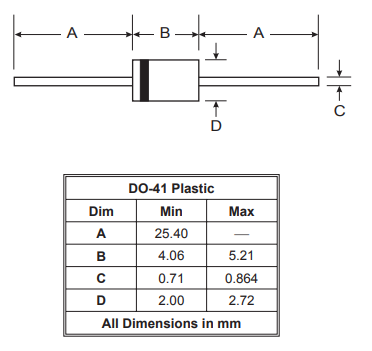

1N5817物理的次元

1N5817 Dimensions

1N5817のパッケージ

パラメーター	説明
インストール方法	穴を通して
ピンカウント	2
カプセル化	DO-41

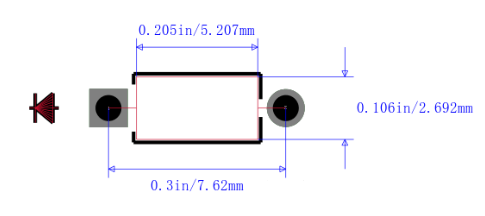

パッケージパラメーター

1N5817 Package

1N5817パッケージ

データシートPDF

クイックお問い合わせ

お問い合わせを送ってください、すぐに返信します。

数量

部品型番
接触
会社名
メールアドレス
電話番号
備考

一般的な問題 [FAQ]

1. Schottky Diodeはどのような役割を果たしますか？

Schottkyダイオードは、高周波修正において重要であり、多くの高度な技術アプリケーションに貢献しています。それらの特徴的な設計により、電子の迅速な動きが促進され、電圧低下が減少し、驚くべきスイッチング速度が得られます。このレベルの効率は、迅速で信頼できるパフォーマンスの需要がある電源回路で有利であることが証明されています。さらに、Schottky Diodesは、逆電流をブロックすることにより、回路の保護機能を提供し、それにより相互接続されたデバイスの耐久性と安定性を促進します。

2。1N5819は1N5817にどのように関連していますか？

1N5819および1N5817ダイオードは、仕様の同様の基盤の上に構築されており、さまざまなシナリオでの互換性が可能になります。両方のダイオードは、低電圧アプリケーションに対応します。ただし、1N5819は、その対応物である1N5817と比較して、わずかに高い電圧と電流定格を管理する機能を誇っています。この柔軟性は、コンポーネントの需要の変動がプロジェクトの実装段階で頻繁に発生する可能性があるため、サーキット設計の適応性を望む有益なことを証明します。最大逆電圧や前方電流などのニュアンスを認識することにより、実践者は、特定のアプリケーション要件に合わせたパフォーマンスを最適化することを目的とした戦略的決定を行うことができます。

3。1N4007はSchottkyダイオードと見なされていますか？

1N4007は、Schottkyダイオードのカテゴリに分類されません。むしろ、低周波修正のために設計された標準ダイオードとして特徴付けられます。Schottky Diodesとは対照的に、1N4007はより低いスイッチング速度で機能し、より大きな前方電圧降下を示します。この区別は、効率と迅速な応答時間が重要なアプリケーションで重要性を保持します。Schottky Diodesは、迅速な切り替え機能を要求するコンテキストで優れており、高周波の実装に適した選択肢を提供します。したがって、効果的な電子回路を構築するためのダイオードタイプ間の違いについての洞察を得て、実務家が特定の運用要件に合わせたコンポーネントを選択することを保証します。
