XBEE S2Cモジュールの包括的なガイド：ピンアウト、仕様、モード、Arduino接続、および使用

2005年にDigi InternationalによってMaxstreamブランドの下で最初に導入されたXBEEモジュールは、IEEE 802.15.4-2003標準の順守とともにワイヤレス通信に革命をもたらしました。XBEEエコシステムは、StarやPoint-to-Pointネットワークなどの汎用性の高い構成をサポートするように設計されており、モジュール、アダプター、ゲートウェイ、ソフトウェアソリューションの堅牢なスイートに進化しました。これらの進歩により、産業の自動化からIoT対応のスマートシステムに至るまで、多様なワイヤレス通信アプリケーションに必要になります。この記事では、XBEE S2Cモジュールに飛び込みます。これは、XBEEラインナップで傑出したです。主要な属性、構成、および実用的なアプリケーションを検討し、信頼性、スケーラビリティ、効率を提供しながら、コミュニケーションのセットアップをどのように簡素化するかを示します。複雑なメッシュネットワークを作成したり、IoTシステムを統合したりする場合でも、XBEE S2Cモジュールは、ワイヤレス通信の努力を変換する可能性を秘めています。その能力と実際のユースケースを発見しましょう。

カタログ

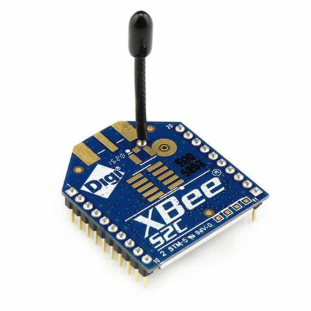

XBEE S2Cモジュールの概要

XBEE S2Cモジュールは、RF通信のための非常に汎用性の高いツールとして際立っています。さまざまなマイクロコントローラーとシームレスに接続し、2.4GHz周波数帯域にデータを効果的に送信します。このモジュールは、特にZigbee対応のデバイスで使用される場合、途切れないデータフローのための固体で信頼できるネットワークを構築することに特に熟達しているため、複雑な技術設定で非常に価値があります。

このモジュールは、Zigbeeテクノロジーを利用して、複雑なメッシュネットワークを確立します。これにより、デバイスは長距離にわたる通信に従事し、物理的な障壁を操作できます。Zigbeeのプロトコルは、適応性、スケーラビリティ、安全なチャネルで知られているため、一貫したタイムリーなデータ交換が必要な産業環境に非常に適しています。たとえば、これらのモジュールをスマートグリッドに統合すると、正確なデータが広範なネットワーク全体に送信されるようにすることで、エネルギー管理システムを改善できます。

XBEE S2Cの最も魅力的な側面の1つは、使いやすさです。マイクロコントローラーと統合することは複雑ではなく、さまざまなアプリケーションにわたって迅速な展開を可能にします。Digi InternationalのX-CTUソフトウェアは、モジュールの機能を強化するのに役立ちます。このツールを使用すると、ユーザーはファームウェアを簡単に構成、テスト、および更新して、モジュールに最新の改善とセキュリティ対策が装備されていることを確認できます。技術者の場合、ソフトウェア内でシミュレーションを実行することは、フィールドに展開する前に、構成が特定の運用需要と一致することを確認するための慎重なステップになります。

ピン構成

ピン番号	ピン名	説明
PIN1	VCC	このピンは、デバイスに入力電力を提供するために使用されます。
PIN2	DOUT/DIO13	UARTシリアル出力として機能し、GPIOとしても機能します ピン。
PIN3	din/config/dio14	UARTのシリアルデータ入力およびGPIOピンとして機能します。
PIN4	dio12/spi_miso	SPI通信用のデータ出力ピンも使用できます GPIO関数。
PIN5	リセット	外部信号を介してデバイスをリセットするのに役立ちます。
PIN6	RSS/PWM0/DIO10	GPIO＆PWMに使用され、の信号強度を示します UARTシリアル通信。
PIN7	PWM1/DIO11	GPIO＆PWMとして機能します。
PIN8	予約済み	接続がないか、ピンを接続しません。
PIN9	dtr/sleep_rq/dio8	XBEES2Cモジュールのスリープラインを制御し、動作します GPIO関数として。
PIN10	GND	グラウンドピン。
PIN11	dio4/spi_mosi	GPIOピンとして機能し、SPI通信を支援します Xbeeのデータ入力。
PIN12	CTS/DIO7	RS232フロー制御インジケーターとして機能し、 GPIO関数に役立ちます。
PIN13	on_sleep/dio9	XBEEステータスのチェックに役立ち、機能します GPIO関数。
PIN14	vref	アナログ電圧参照内の直接ADCインターフェイス。
PIN15	ASC/DIO5	スリープモードの標識と診断モードも取得します GPIOピンで動作します。
PIN16	RTS/DIO6	RS232通信内の電流フローを示します GPIOピンとして機能します。
PIN17	AD3/DIO3/SPI_SSEL	SPI通信用のスレーブ選択ピンは、同じように機能します アナログデータ入力とGPIO。
PIN18	AD2/DIO2/SPI_CLK	SPI通信用のCLKピン、アナログ入力でも機能します ＆gpio。
PIN19	ad1/dio1/spi_attn	SPI_ATTNは、XBEEデータのマスター通知を支援します 出力;また、GPIOおよびアナログ入力。
PIN20	AD0/DIO0/CMSN BTN	試運転ボタン、GPIO、およびADC入力に使用されます。

コア属性と技術的な詳細

機能/仕様	詳細
デバイスタイプ	スタンドアロン
送信周波数	2.4 GHzから2.5 GHz
チャネル	16の直接シーケンスチャネル
インターフェイス	UART（最大250 kb/s）、SPI（最大5 MB/s）
電源調整を送信します	ソフトウェアで調整可能
範囲（都市/屋内）	200フィート
範囲（RF視点の屋外）	最大4000フィート
電力出力を送信（ブーストモード）	6.3 MW（8 dBm）
電力出力を送信（通常モード）	2 MW（3 dBm）
RFデータレート	250,000 bps
受信機の感度（ブーストモード）	-102 dbm
受信機の感度（通常モード）	-100 dBm
供給電圧範囲	+2.1〜 +3.6 v
動作電流（通常モード）	33 MAで3.3 v
動作電流（ブーストモード）	3.3 vの45 Ma
アイドル電流	9 Ma
最大出力電流	40 Ma
パワーダウン電流	<1 µA
ESD保護	3000 V
動作温度範囲	-40°C〜85°C
UART通信データレート	最大256 kbps
SPI通信データレート	最大5 Mbps
モジュールデータレート	最大250,000 bps

運用モード

XBEE S2Cモジュールは、適応性とユーティリティの魅力的な組み合わせを具体化し、コマンドモードとAPIモードの2つの異なる方法論での操作を促進します。各方法論は、さまざまなコミュニケーション要件に対応し、特徴的な属性と特定の運用ニーズを組み合わせます。

コマンドモードで - シームレスなデータ交換

一般的に透明モードとして知られているコマンドモード内では、モジュールはDINピンを介して直接および複雑なデータ交換を保証します。このセットアップは、簡単なポイントツーポイント通信を必要とするシナリオを好みます。透明なデータ経路を活用することにより、デバイスは情報を簡単に交換し、複雑な処理または複雑なプロトコルの必要性を排除できます。

APIモード - 構造化されたフレームベースの相互作用

一方、APIモードは、送信前にデータをフレーミングすることにより、より組織化された戦略を採用します。この方法は、厳密なエラー検証とフィードバック機能とともに、セキュリティの強化を許可します。典型的なフレームデザインは、開始デリミタ、タイプ識別子、フレームの長さ、実際のデータ、およびチェックサムで構成されています。このようなアセンブリは、通信を確保するだけでなく、パラメーターの調整を改良し、パケット配信の謝辞を獲得するのにも役立ちます。

XBEE S2Cモジュールの可能性を活用します

ネットワークインフラストラクチャ内のXBEE S2Cモジュールの重要性を把握すると、全体的なパフォーマンスが豊富になり、運用機能が向上します。このモジュールは、多様な運用上の需要に応える柔軟で効率的なワイヤレスネットワークを作成するのに役立ちます。主に3つの特定の役割で動作します。

ネットワーク調整の習得

コーディネーターは、ネットワーク秩序のセットアップと維持に優れています。プロトコルと同期を処理することを超えて、チャネル選択やネットワークIDなどのネットワークパラメーターの構成、途切れない通信雰囲気の促進を含めます。実際のアプリケーションでは、コーディネーターは頻繁にコアノードとして機能し、ネットワークのフレームワークと健康を定義します。このユニットを巧みにコーディングしてレイテンシを減らし、データスループットを高めることの影響を頻繁に表明できます。

ルーティング機能

ルーターは、ネットワークセクション全体で継続的なデータフローを確保する上で積極的な役割を果たします。内部データ転送を管理するだけでなく、Go-Betweensとして機能することにより、外部コミュニケーションを促進します。この役割は、データ分布が複数のノードで効果的である必要がある複雑なネットワーク設定で非常に重要です。多くの場合、ルーターの設定を調整して、範囲と電力保存の理想的な組み合わせ、ネットワークの成長と永続的な機能を促進できます。

エンドデバイスの処理

機能が制限されていますが、エンドデバイスはRFデータ送信と受信を中心にしています。彼らの設計には、多くの場合、バッテリー寿命を延ばすために省エネモードが組み込まれています。これらのデバイスは、複雑さを減らしてネットワーク内の特定のタスクを実行し、信頼性を確保するように設計されています。広範な業界の実践には、データの整合性を損なうことなくデバイスの動作を拡張するために、睡眠とウェイクサイクルの戦略的な管理が含まれます。

微調整パンIDとチャネル

パーソナルエリアネットワーク（PAN）IDは、各ネットワークの識別にアクティブであり、正しいデバイス配置を確保するために慎重な構成を要求します。通常、コーディネーターが管理する16の利用可能なチャネルから選択することは、干渉を減らし、ネットワーク効率をサポートするのに使用されます。動的なチャネル割り当てとパンID管理の方法について頻繁に議論して、環境シフトまたはネットワークスケーリングに合わせて、効果的なコミュニケーションを維持できます。

動的IoTアプリケーション用のArduinoとNodemcuとXbee S2Cをインターフェースする

XBEE S2CモジュールとArduinoおよびNodemcuの統合を調査することで、モノのインターネット（IoT）のランドスケープで柔軟なアプリケーションの世界を開きます。この努力は通常、異なる送信機と受信機のコンポーネントの作成を中心に展開し、相互作用のリズムを連想させる流体データ交換を促進します。

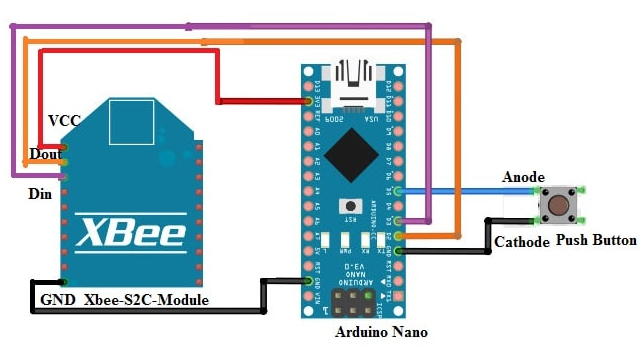

Arduino Nanoを使用したトランスミッターモジュール

XbeeモジュールとArduino Nanoの間にリンクを作成するには、VCC、GND、DIN、およびDout Pinsの適切な接続が必要です。プッシュボタンの意図的な使用は、押されたときにデータ転送を開始します。これは、制御シナリオで見られる直感的な相互作用を模倣する関数です。このようなセットアップは、プッシュボタンが組み込みシステムへのエンゲージメントを合理化する日常の経験と共鳴します。

Nodemcuを使用したレシーバーシステム

NodemcuとXbeeモジュールの統合は、データ受領のステータスインジケーターとして機能するLEDによって補強された同様の接続スキーマを採用します。この構成は、LEDの視覚信号がハードウェアの相互作用におけるデバッグプロセスを反映しているフィードバックシステムの理解を豊かにし、システムの信頼性の心強い感覚を促進します。

コード

送信機に必要なコード：

#include「softwareserial.h」

Softwareserial Xbee（2,3）;

intボタン= 5;

booleanトグル= false;//この変数は、ボタンの代替クリックを追跡します

void setup（）

{

serial.begin（9600）;

PinMode（button、input_pullup）;

xbee.begin（9600）;

}

void loop（）

{

//ボタンが押されたとき（GPIOが低く引っ張られます）1を送信します

if（digitalread（button）== low && gulle）

{

serial.println（“ターンオンLED”）;

トグル= false;

xbee.write（´1 ’）;

遅延（1000）;

}

//ボタンが2回押されたとき（GPIOが低く引っ張られます）0を送信します

else if（digitalread（button）== low &&！トグル）

{

serial.println（“ Off LED”）;

トグル= true;

xbee.write（ '0’）;

受信機に必要なコード：

＃含む

int led = 2;

int受信= 0;

int i;

// Zigbeeと通信するため

Softwareserial Zigbee（13,12）;

void setup（）

{

serial.begin（9600）;

zigbee.begin（9600）;

PinMode（LED、出力）;

}

void loop（）

{

//データが受信されているかどうかを確認します

if（zigbee.abailable（）> 0）

{

受信= zigbee.read（）;

//データが0の場合、LEDをオフにします

if（受信== ´0 ’）

{

serial.println（“ Off Off LED”）;

DigitalWrite（LED、LOW）;

}

//データが1の場合、LEDをオンにします

else if（receed == ’1’）

{

serial.println（“ターンオンLED”）;

DigitalWrite（LED、High）;

}

}

提供されたコードスニペットは、プッシュボタンやLEDなどの基本的なコンポーネントを使用して、送信および受信プロセスを実証します。これらの例は、業界標準モデルで採用されているものと同様に、IoTフレームワーク内で効果的な通信システムを再現することを目指しているためのゲートウェイです。

2つのXBEEモジュールの調整された操作は、Arduino NanoとNodemcuの間の途切れないジグビー通信をサポートします。各ボタンプレスはデータを送信しながら、実際のデータの保証が強調されるシステムを反映して、LEDを介して即時フィードバックを同時に提供します。

アプリケーション

ホームオートメーションとメッシュネットワーク

XBEE S2Cモジュールは、世帯内のデバイスを接続するメッシュネットワークをシームレスに形成することにより、ホームオートメーションを強化します。このモジュールは、堅牢なZigbeeプロトコルを通じて実現された、安定した低遅延の通信を要求する設定でニッチを見つけます。通常、照明、セキュリティ、気候制御システムの場所を見つけ、よりインタラクティブで相互に接続されたスマートホームの雰囲気を進めます。メッシュネットワーク内での自己治癒のコツは、1つのノードが衰退した場合でも、セットアップの全体的な信頼性と習熟度を高めるサービスの継続性を保証します。

産業用アプリケーションと中距離通信

産業界では、XBEE S2Cモジュールは、中距離通信に好まれている選択肢であり、自動化された産業プロセスのコミュニケーション経路キーの一貫性を促進します。これには、工場機器の監視と制御が含まれ、厳しい環境で有線溶液が実行不可能になるシナリオで繁栄します。このモジュールを活用すると、デジタル化に対する傾向が高まり、産業効率の向上、ダウンタイムの最小化が反映されます。実際のデータ分析と警戒機器の監視を統合して、生産性への影響について好奇心を刺激することにより、従来の製造を再発明する可能性について考えることができます。

商業ビルの自動化

このモジュールは、そのユーティリティを商業ビルの自動化に拡張し、HVACシステム、照明、セキュリティインフラストラクチャの運用を合理化します。このような統合により、環境意識への現代的なドライブと協力して、優れた程度のエネルギー効率を達成する機会が構築されます。そのコミュニケーション能力は、既存のフレームワークとの統合を促進し、適応性と成長をサポートします。これらのアプリケーションからの実践的な経験は、多くの場合、運用コストの著しい減少を示し、XBEE S2Cモジュールの商業施設の環境フットプリントの減少における役割を強調しています。

スマートエネルギーシステム

Smart Energy Systemsのドメインでは、XBEE S2Cモジュールは、スマートグリッド内のエネルギー管理と分布を強化します。エネルギー源と消費者の間の実際のデータ交換を可能にし、エネルギーの割り当てを最適化し、浪費を最小限に抑えます。実際の価格帯または予想されるピーク需要ごとにアプライアンスの使用を手配して、顕著なエネルギー節約に変換できます。安全な通信プロトコルで武装したこのモジュールは、分散化された再生可能エネルギー源の管理をサポートします。これは、将来の世代の持続可能なエネルギー慣行を確保するための一歩を踏み出します。このような開発は、エネルギー消費パターンをオーバーホールする可能性を強調し、グローバルな持続可能性の目標に共鳴します。
