AD602JR 可変ゲイン アンプ: 機能、ピン配列、アプリケーション、データシート

AD602JR は、高度な電子システムにおける正確で高性能な信号制御のために作られたデュアル可変ゲイン アンプです。この記事では、その主な機能、ピン配置、内部構造、仕様をわかりやすく実践的に学びます。また、超音波、RF、計測器、データ収集などのアプリケーションでどのように使用されるか、長所、短所、類似部品、パッケージングの詳細も確認できます。最後まで読むと、このデバイスが何をするのか、どこに最適であるのかが正確に理解できるようになります。

カタログ

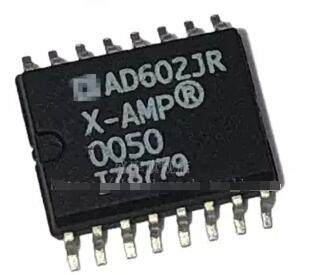

AD602JRとは何ですか？

の AD602JR は、アナログ デバイセズが開発した高精度デュアル可変ゲイン アンプ (VGA) で、要求の厳しい電子システムにおける高性能信号調整用に設計されています。これは、低ノイズ、広帯域幅、dB 単位のリニアなゲイン制御特性で知られる AD600/AD602 ファミリに属しています。コンパクトな 16 ピン SOIC (JR) フォーマットでパッケージ化されたこのシリーズには、さまざまな製造および組み立てのニーズに合わせて JRZ や REEL オプションなどの複数のバリエーションが含まれています。

AD602JRをお探しですか?現在の在庫、納期、価格を確認するにはお問い合わせください。

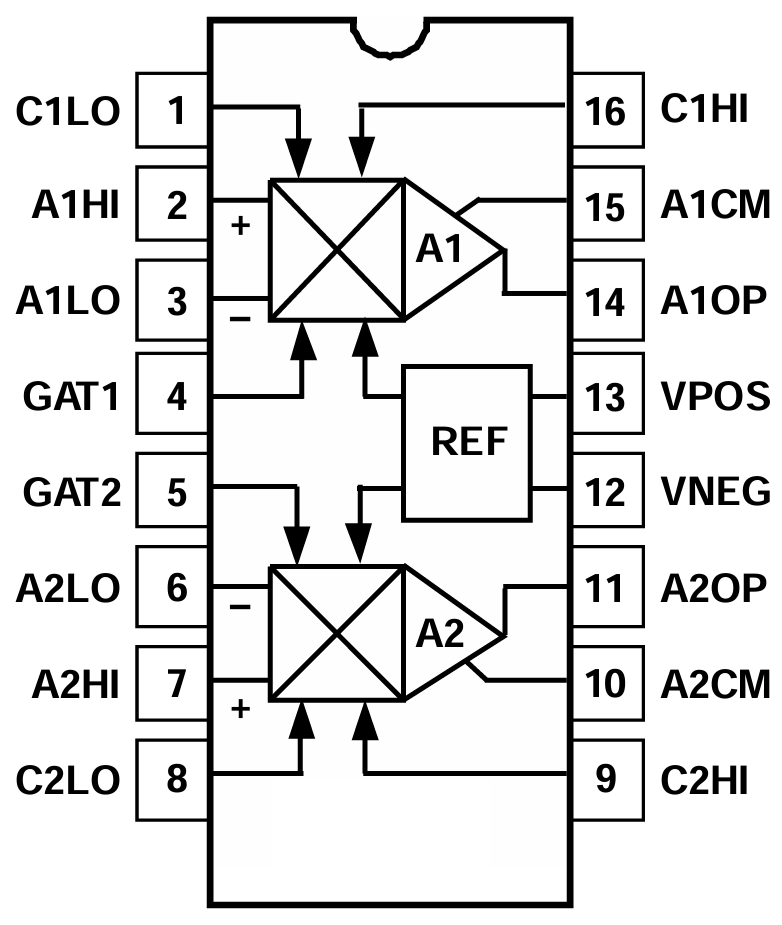

AD602JRのピン配置

ピン番号	ピン名	関数
1	C1LO	ゲインコントロール1入力の下端。コントロールの下限を設定します アンプA1の電圧。
2	A1HI	アンプ A1 の非反転入力 (+)。入力信号を受信します チャンネル1の場合。
3	A1LO	アンプ A1 の反転入力 (−)。差動入力を完了します A1のペア。
4	GAT1	アンプ A1 のゲイン制御入力。ゲインレベルを決定します 外部制御電圧を介して。
5	GAT2	アンプ A2 のゲイン制御入力。ゲインレベルを決定します 外部制御電圧を介して。
6	A2LO	アンプ A2 の反転入力 (−)。差動を完了します A2 の入力ペア。
7	A2HI	アンプ A2 の非反転入力 (+)。入力信号を受信します チャンネル2用。
8	C2LO	ゲインコントロール2入力の下端。コントロールの下限を設定します アンプA2の電圧。
9	C2HI	ゲインコントロール2入力の上端。のハイエンドを設定します。 アンプA2の制御電圧。
10	A2CM	アンプ A2 のコモンモードリファレンス。差動のバイアスに使用 定義されたレベルへの入力。
11	A2OP	アンプA2の出力。増幅された信号をチャネルに提供します 2.
12	VNEG	負電源ピン。負の電源レールに接続するか、 接地します (構成に応じて)。
13	VPOS	正電源ピン。正の電源電圧に接続します。
14	A1OP	アンプ A1 の出力。増幅された信号をチャネルに提供します 1.
15	A1CM	アンプ A1 のコモンモードリファレンス。差動のバイアスに使用 定義されたレベルへの入力。
16	C1HI	ゲインコントロール 1 入力の上端。のハイエンドを設定します。 アンプA1の制御電圧。

AD602JR CADモデル

AD602JRの記号

AD602JRのフットプリント

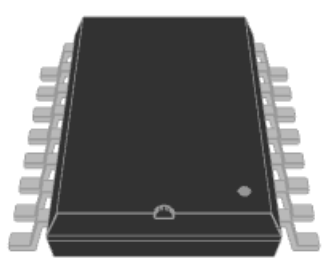

AD602JR 3Dモデル

AD602JRの特長

• デュアルチャンネル設計

AD602JR は、2 つの完全に独立した可変ゲイン アンプ チャンネルを 1 つのパッケージに統合しています。各チャンネルには個別のゲイン制御があり、差動信号パスまたはデュアル信号処理アプリケーションでの柔軟な使用が可能になります。

• 広いゲイン範囲 (-10 dB ～ +30 dB)

信号の減衰と適度な増幅の両方に適した、広範囲の連続可変ゲイン範囲を提供します。これにより、入力ダイナミックレンジが広いシステムのフロントエンドコンディショニングに最適です。

• リニアゲインコントロール (dB単位)

ゲインは制御電圧に対してデシベル単位で直線的に変化します。これにより、正確なゲイン設定が簡素化され、DAC または制御回路とのインターフェイスが容易になり、正確な自動ゲイン制御 (AGC) 機能が実現します。

• 高ゲイン精度 (±0.3 dB)

アンプは動作範囲全体にわたって厳しいゲイン精度を維持します。これにより、キャリブレーションエラーが最小限に抑えられ、長期にわたり一貫したシステムパフォーマンスが保証されます。

• 低入力ノイズ (~1.4 nV/√Hz)

雑音指数が低いため、信号対雑音比を大幅に低下させることなく、小さな信号をクリーンに増幅できます。これは、繊細なアナログ フロントエンドおよび計測器の設計にとって重要です。

• 低歪み (-60 dBc THD)

標準的な動作レベルでの全高調波歪みは約 –60 dBc で、高周波または大振幅条件下でも信号の忠実度を維持します。これにより、高性能アナログシグナルチェーンに適しています。

• 広い帯域幅 (DC ～ 35 MHz)

このアンプは、最大約 35 MHz までの –3 dB 帯域幅の広い周波数範囲をサポートします。これにより、低周波信号と高速信号の両方を効果的に処理できるようになります。

• 安定した群遅延 (±2 ns)

このデバイスは、ゲインおよび周波数範囲全体にわたってほぼ一定の群遅延を維持します。これにより、広帯域通信またはレーダー システムの信号位相歪みが最小限に抑えられます。

• 低消費電力 (アンプあたり約 125 mW)

各チャネルは最大で約 125 mW を消費するため、デバイスはデュアル高速 VGA 動作に対して電力効率が高くなります。これは、コンパクトで熱的に制約のあるシステムにとって有利です。

• 信号ゲート機能

各チャンネルには、ロジック制御を介して信号パスを無効にできるゲート機能が含まれています。この機能により、外部リレーや複雑な回路を使用せずに、高速ブランキング、ミューティング、またはチャネル切り替えが可能になります。

• 高速ADCドライバーの互換性

AD602JR は、高速アナログ - デジタル コンバータときれいに接続できるように設計されています。その直線性、帯域幅、低ノイズにより、デジタル化前の高精度信号調整に強力な選択肢となります。

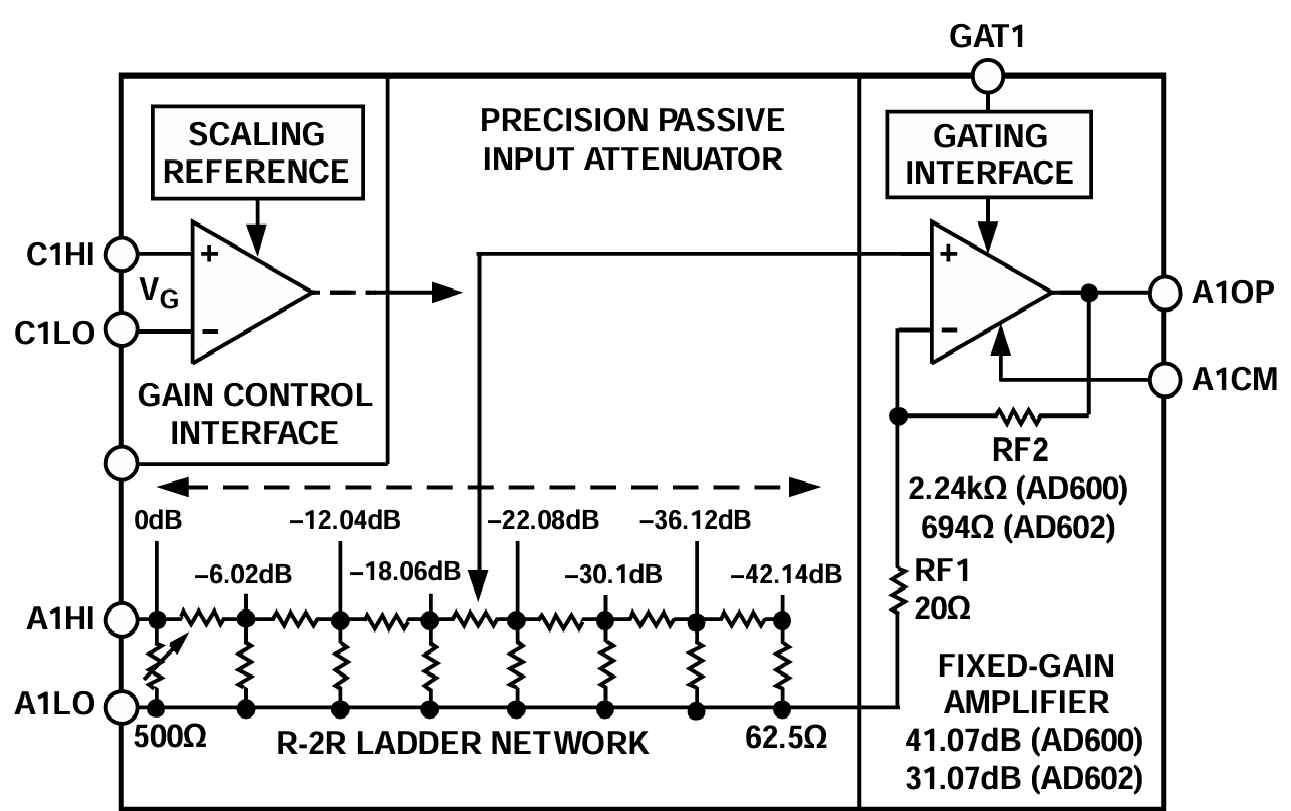

AD600のブロック図

AD600 のブロック図は、デバイスがアナログ制御とパッシブ減衰器ネットワークの組み合わせを通じて、正確な dB 単位のリニア可変ゲインをどのように実現するかを示しています。スケーリング基準とゲイン制御インターフェイスにより、制御電圧 (V) が変換されます。_G) を、高精度の R-2R ラダー ネットワークを通じて入力に適用される特定の減衰レベルに変換します。減衰された信号は、デバイスの全体的なゲイン範囲を決定する固定ゲイン増幅段に渡されます。ゲート インターフェイスにより、必要に応じてチャネルをミュートまたは有効にすることができるため、このアーキテクチャは信号処理アプリケーションにおける安定した低ノイズで正確に制御された増幅に最適です。

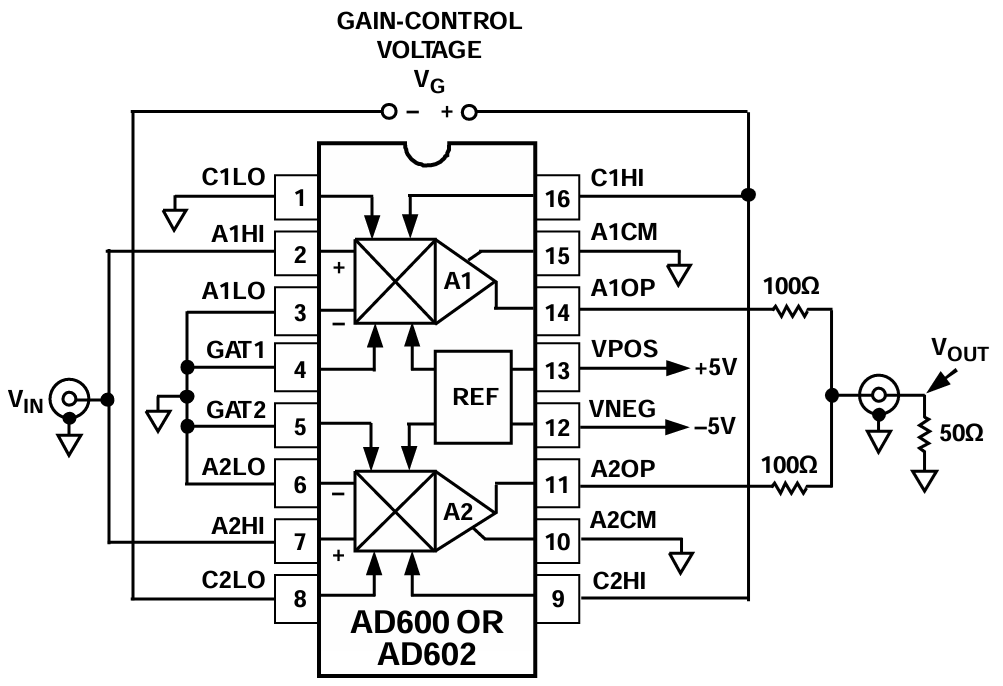

AD600 超低ノイズ VCA

AD600 の超低ノイズ VCA ダイアグラムは、正確で低ノイズのゲイン制御を可能にする内部デュアルチャンネル構成を示しています。各チャンネルは専用のアンプ ブロック (A1 および A2) を使用し、両方とも単一のゲイン制御電圧によって制御され、同期された可変ゲインを実現します。内蔵リファレンスにより安定した動作が保証され、差動入力と慎重に整合された出力抵抗により優れた信号整合性とインピーダンス整合が実現されます。このアーキテクチャは、デバイスが低歪み、低ノイズ、高精度のゲイン制御を実現できるため重要であり、計測や通信などの要求の厳しいアナログ フロントエンド アプリケーションに最適です。

AD602JRの仕様

タイプ	パラメータ
メーカー	アナログ・デバイセズ株式会社
シリーズ	X-AMP®
包装	チューブ
部品のステータス	廃止
アンプの種類	可変ゲイン
回路数	2
スルーレート	275V/μs
-3dB帯域幅	35MHz
電流 – 入力バイアス	350nA
電流 – 供給	11mA（×2チャンネル）
電流 – 出力/チャンネル	50mA
電圧 – 供給スパン (最小)	9.5V
電圧 – 供給スパン (最大)	10.5V
動作温度	0℃～70℃
取付タイプ	表面実装
パッケージ・ケース	16-SOIC (0.295 インチ、幅 7.50 mm)
サプライヤーデバイスパッケージ	16-SOIC
基本製品番号	AD602

AD602JR アプリケーション

1. 超音波およびソナーのタイムゲイン制御

AD602JR は、時間または距離による信号の減衰を補償するために、医療用超音波イメージングおよびソナー システムで広く使用されています。音波が組織や水の奥深くまで伝わると、エコーは弱くなり、AD602JR は、制御された時間依存のゲイン プロファイルを適用することにより、これらの遅延エコーを均一なレベルまで増幅します。精密な dB 単位のリニア制御とデュアルチャネル設計により、マルチパスまたはデュアルビームセットアップでのタイムゲイン補償に最適です。これにより、さまざまな深度での鮮明なイメージングと正確な信号表現が保証されます。

2. 高性能オーディオと RF 自動ゲイン制御 (AGC)

オーディオおよび RF 回路では、AD602JR は AGC ループの重要なコンポーネントとして機能し、一貫した出力レベルを維持します。ゲインを動的に調整して入力振幅の変動に対抗し、過負荷や信号の弱さを防ぎます。低歪みと低ノイズフロアにより、高忠実度のオーディオシステムや高感度のRF受信機に適しています。直線的な dB 応答により制御回路が簡素化され、可聴または測定可能なアーチファクトのないスムーズなゲイン遷移が可能になります。

3. 信号の測定、テスト、および計測器

このデバイスは、処理前に入力信号レベルを最適化するために、オシロスコープ、スペクトラム アナライザ、その他の測定機器で使用されます。ゲインを正確に変更することで、手動でレンジを切り替えることなく、小さな信号と大きな信号の両方を正確に測定できます。広い帯域幅とゲイン精度により、広い周波数範囲にわたって信号の完全性を維持するのに最適です。これにより、要求の厳しいテスト環境における測定分解能とダイナミックレンジが向上します。

4. 高速 ADC およびデータ収集システムのフロントエンド

AD602JR は、高速アナログ - デジタル コンバータのフロントエンド VGA として効果的に機能します。ADC の入力範囲に一致するように信号振幅を調整し、コンバータが最大の分解能で動作することを保証します。低ノイズ、安定した群遅延、広い帯域幅により、歪みを最小限に抑え、ゲイン変更時の信号特性を維持します。これにより、科学、産業、通信アプリケーションにおける高精度のデータ収集にとって信頼できる選択肢となります。

5. 通信とRF信号処理

RF 受信機および通信システムでは、AD602JR は信号レベルを制御するために中間周波数 (IF) またはベースバンド段で一般的に使用されます。強い信号状態での飽和を防ぎ、弱い信号をブーストして受信機の感度を維持します。広い周波数応答と正確なゲイン制御により、複雑な変調方式や広帯域アプリケーションに適しています。その結果、さまざまな信号環境にわたって安定したシステムパフォーマンスをサポートします。

AD602JR 類似部品

仕様	AD602JR	AD602JRZ-RL	AD602JRZ	AD602JRZ-R7	AD602JR-リール7	AD603ARZ
メーカー	アナログ・デバイセズ	アナログ・デバイセズ	アナログ・デバイセズ	アナログ・デバイセズ	アナログ・デバイセズ	アナログ・デバイセズ
チャンネル数	デュアル	デュアル	デュアル	デュアル	デュアル	シングル
ゲイン範囲	–10dB～+30dB	–10dB～+30dB	–10dB～+30dB	–10dB～+30dB	–10dB～+30dB	–10dB～+30dB
ゲインコントロールタイプ	dB単位のリニア(アナログ)	dB単位のリニア(アナログ)	dB単位のリニア(アナログ)	dB単位のリニア(アナログ)	dB単位のリニア(アナログ)	dB単位のリニア(アナログ)
帯域幅 (-3dB)	～35MHz	～35MHz	～35MHz	～35MHz	～35MHz	～90MHz
入力ノイズ	1.4nV/√Hz	1.4nV/√Hz	1.4nV/√Hz	1.4nV/√Hz	1.4nV/√Hz	~1.3nV/√Hz
THD (代表値)	–60dBc	–60dBc	–60dBc	–60dBc	–60dBc	–60dBc
パッケージ	16 ピン SOIC (JR)	16 リード SOIC (JRZ、リール)	16 ピン SOIC (JRZ)	16 リード SOIC (JRZ、Reel7)	16 リード SOIC (JR、リール 7)	8 ピン SOIC (ARZ)
温度範囲	0℃～+70℃	0℃～+70℃	0℃～+70℃	0℃～+70℃	0℃～+70℃	0℃～+70℃
ステータス/可用性	廃止	廃止された/代替。包装	アクティブ/代替品	アクティブ / テープ＆リール	テープ＆リール包装	アクティブ

AD602JRのメリットとデメリット

利点

• 減衰と増幅の両方に対する広いゲイン範囲 (-10 dB ～ +30 dB)。

• dB 単位のリニア制御により、正確なゲイン調整が簡単になります。

• 低ノイズ (~1.4 nV/√Hz) により信号の完全性が維持されます。

• ゲート機能を備えたデュアル独立チャンネル

• 良好なゲイン精度 (±0.3 dB) と安定した性能。

短所

• 高速 RF 使用のための制限された帯域幅 (~35 MHz)。

• 旧式ステータスは長期的な調達に影響を与える可能性があります。

• 中程度の消費電力 (チャネルあたり約 125 mW)。

• 固定入力インピーダンスにはバッファリングが必要な場合があります。

• 制御応答は超高速ゲイン切り替えには理想的ではありません。

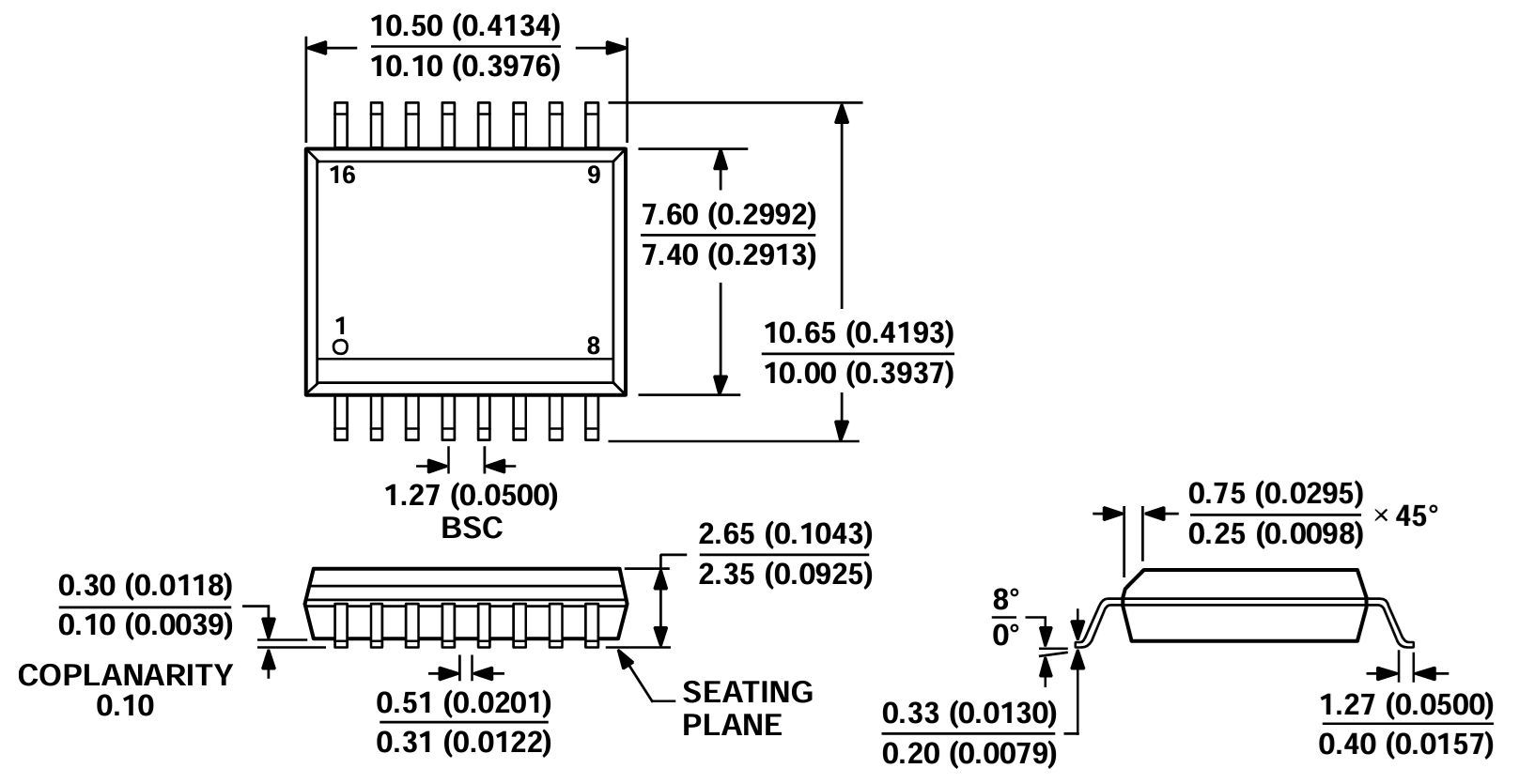

AD602JR 梱包寸法

パラメータ	分	マックス	インチ (分)	インチ (最大)
本体長さ(L)	10.10mm	10.50mm	0.3976インチ	0.4134インチ
本体幅(W)	7.40mm	7.60mm	0.2913インチ	0.2992インチ
トータルリードスパン	10.00mm	10.65mm	0.3937インチ	0.4193インチ
リードピッチ	1.27mm(BSC)	–	0.0500 インチ (BSC)	–
リードの太さ	0.20mm	0.33mm	0.0079インチ	0.0130インチ
リード幅	0.31mm	0.51mm	0.0122インチ	0.0201インチ
リードの長さ（足の長さ）	0.40mm	1.27mm	0.0157インチ	0.0500インチ
リード突き出し（45°面取り）	0.25mm	0.75mm	0.0098インチ	0.0295インチ
本体高さ（座面から天板まで）	2.35mm	2.65mm	0.0925インチ	0.1043インチ
共平面性	–	0.10mm	–	0.0039インチ
リード角	0°	8°	0°	8°

AD602JRのメーカー

AD602JRは、 アナログ・デバイセズ社は、高性能アナログ、ミックスドシグナル、デジタル信号処理 IC の世界的に認められたリーダーです。精度と信頼性で知られるアナログ・デバイセズは、通信、計測機器、医療、産業システムなどの業界に高度なコンポーネントを供給しています。AD602 シリーズのような可変ゲイン アンプに関する同社の専門知識は、要求の厳しい信号処理アプリケーション向けに革新的なアナログ ソリューションを生み出してきた同社の長い歴史を反映しています。

結論

AD602JR は、デュアルチャネルの柔軟性、dB 単位でのリニアなゲイン制御、低ノイズ、広帯域幅を組み合わせて、複雑なアナログ システムで正確な信号コンディショニングを実現します。そのアーキテクチャは、超音波および RF AGC ループから計測器や高速データ収集に至るまでのアプリケーションをサポートします。信頼性の高いパフォーマンス、正確なゲイン調整、安定した周波数応答により、限られた帯域幅と調達の課題にもかかわらず、さまざまな環境にわたって信号の整合性を維持するための貴重なコンポーネントであり続けます。

データシートPDF

AD602JR データシート:

AD600,602.pdf

複数のデバイス 29/Jan/2014.pdf
