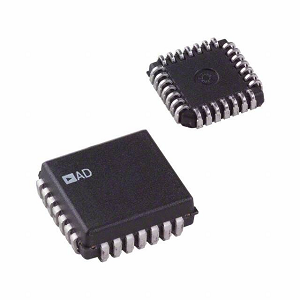

ADM5170AP デジタル通信システムに合わせて調整された多用途のオクタルラインドライバーであり、最大116 kb/sまでのデータレートを処理します。TTLまたはCMOS入力を受け入れるように独自に設計されており、その後、反転してRS-232EまたはRS-423Aシグナルレベルに翻訳されます。この柔軟性は、MODE SELECT入力MS+およびMS –によって支配されます。両方にGNDに設定すると、RS-423操作が開始されますが、MS+をVDDに接続してVSSに接続すると、RS-232操作が可能になります。出力のスルーレートは、スルーレート調整(SRA)ピンとGNDの間に外部抵抗器を接続して、さまざまなケーブルの長さとタイプを収容することにより、10 v/µsから2.2 v/µsに細かく調整できます。また、このデバイスは、EN(Enable入力)ピンを使用して無効にできる出力を備えており、システム設計の柔軟性と効率を高める共通の出力ラインを共有できます。ADM5170APは、低電力CMOSテクノロジー、出力短絡保護、およびTTL/CMOS互換入力を統合し、高速モデム、コンピューターI/Oポート、ロジックレベルの翻訳アプリケーションに理想的な選択肢となっています。
システムのアップグレードや製品ラインの拡張を考えている場合、ADM5170APは賢明な選択です。今すぐお問い合わせください。大量注文を行い、この高性能コンポーネントで在庫が需要を満たしていることを確認してください。

|

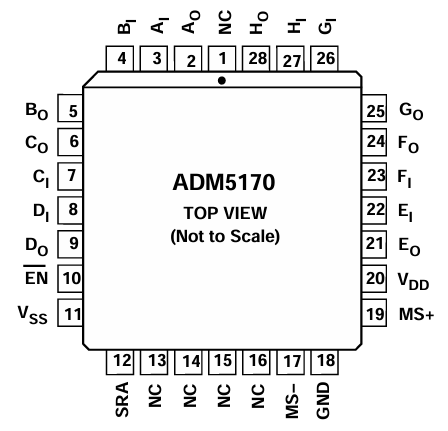

ニモニック |
関数 |
|
vDD |
電源入力、+10 V±10%。 |
|
vss |
電源入力、–10 V±10%。 |
|
GND |
グラウンドピン。0 Vに接続する必要があります。 |
|
a私 。。。h私 |
ドライバーAからHへのデジタル入力。 |
|
ao 。。。ho |
RS-232/RS-423ドライバーAからHへの出力。 |
|
en |
ピンを有効にします。高い場合、すべての出力は3つの状態です。 |
|
MS+、MS- |
[入力]を選択します。出力レベルを制御するために使用されます
スイング。MS+&MS-がGNDに接続されていると、RS-423A出力レベルが選択されます。と
vに接続されているMS+DD そして
ms – vに接続されていますss、RS-232
出力レベルが開発されています。 |
|
sra |
スルーレート調整入力。外部抵抗器(2kΩ〜10
kΩ)このピンとGNDの間に接続されているのは、出力のスルーを制御するために使用されます
速度(10 v/µsから2.2 v/µs)。 |

ADM5170APシンボル

ADM5170APフットプリント

ADM5170AP 3Dモデル
• 8つのシングルエンドラインドライバー:ADM5170APには、1つのパッケージに8つの独立したラインドライバーが含まれており、複数のデータ送信を同時に可能にします。この機能は、複数の信号出力を必要とする複雑なデジタル通信システムに役立ちます
• 標準コンプライアンス:このデバイスは、EIA RS-232E、RS-423A、およびCCITT V.10/X.26標準に準拠しており、デジタル通信フレームワークの範囲内でスムーズに動作し、国際的な通信プロトコルと互換性があることを保証します。
• プログラム可能なスルーレート:スルーレート調整(SRA)ピンとグランドの間に外部抵抗器を接続することにより、出力スルーレートを10 v/µsから2.2 v/µsに調整できます。この調整可能性により、接続ケーブルの特性に応じて信号の整合性を微調整し、信号反射と伝送エラーを削減できます。
• 広い供給電圧範囲 :ADM5170APは、VDDで9 Vから15 V、VSSで–9 Vから-15 Vの供給電圧範囲で動作します。この幅広い範囲は、さまざまな電源を備えており、さまざまなシステム構成におけるデバイスの柔軟性を高めます。
• 低電力CMOSテクノロジー:低電力CMOSテクノロジーで構築されたADM5170APは、無効にすると消費電力を40 MWに削減します。この機能は、長時間の運用時間と持続可能性を必要とするシステムの省エネにとって重要です。
• 3状態の出力:ADM5170APの出力ピンは、EN(Enable input)Pinを使用して無効にできます。この機能により、一般的な通信ラインの共有が可能になり、信号干渉が防止され、複数のドライバーが出力経路を共有するシステムに最適です。
• TTL/CMOS互換入力:ラインドライバーは、TTLとCMOSの両方の入力レベルを受け入れ、さまざまなロジックファミリとのインターフェースに汎用性を提供します。この機能は、追加のレベルシフトハードウェアの必要性を排除することにより、設計プロセスを簡素化します。
• 出力短絡保護:出力ショーツに対する組み込みの保護が含まれています。これにより、操作中の偶発的な短絡による損傷を防ぐことにより、デバイスの信頼性と耐久性が向上します。

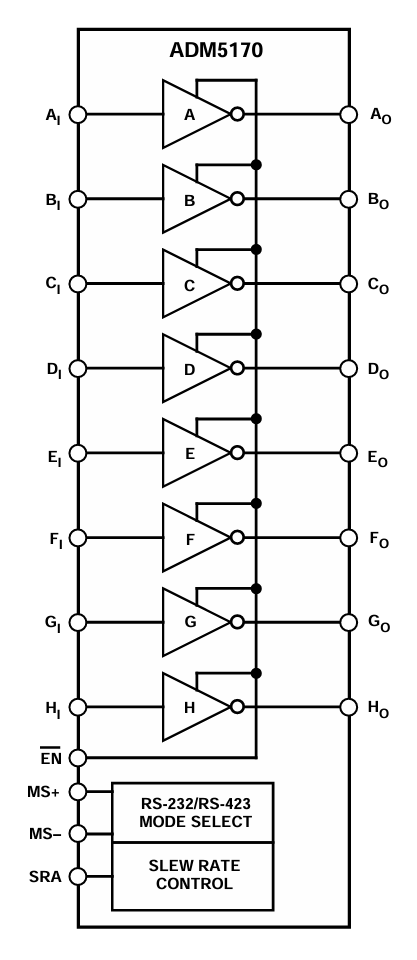

ブロック図 の ADM5170AP Octal Lineドライバーとしての機能を示し、AからHのラベルのある8つの入出力信号チャネルを処理します。各信号入力(AIからHI)は、専用の反転ラインドライバーを通過します。 TTL/CMOS 適切なラインドライバー出力レベル(AOからHO)に信号を入力します。これらの出力は、MS+およびMS-PINを介して選択されたモードに応じて、RS-232またはRS-423標準のいずれかで動作できます。 [モード]選択 図の下部にあるブロックは、RS-232とRS-423のシグナル伝達レベルを切り替えます。
さらに、図はaを示しています スルーレートコントロール ピン(SRA)。出力信号の遷移速度を調整できるようにします。これにより、特に長い伝送ラインにわたって、信号の完全性と電磁干渉(EMI)を管理するのに役立ちます。 en PINは、すべてのドライバーを同時にアクティブ化または無効にする有効なコントロールです。全体として、ADM5170APは、デジタル通信システムで使用される多用途のラインドライバーICであり、複数の標準をサポートし、シリアルデータリンクを介した信頼できる信号伝送を確保するように設計されています。
|
タイプ |
パラメーター |
|
メーカー |
Analog Devices Inc. |
|
パッケージング |
チューブ |
|
パーツステータス |
廃止 |
|
タイプ |
ドライバ |
|
プロトコル |
RS232、RS423 |
|
ドライバー/レシーバーの数 |
8/0 |
|
データレート |
116kbps |
|
電圧 - 供給 |
9V〜15V |
|
動作温度 |
-40°C〜85°C |
|
取り付けタイプ |
表面マウント |
|
パッケージ /ケース |
28-lcc(j-lead) |
|
サプライヤーデバイスパッケージ |
28-PLCC(11.51x11.51) |
|
基本製品番号 |
ADM5170 |
ADM5170APチップには2つの出力モードがあり、信号を送信するために異なる電圧標準で動作させます。これらのモードは次のとおりです。
1.低出力モード:このモードは、RS-423A標準に従います。RS-423A標準は、簡単なポイントツーポイント通信に使用されます。このモードを使用するには、MS+とMS-とラベル付けされたモード選択ピンを地面(GND)に直接接続します。このセットアップにより、電圧レベルが低くなり、より制御されます。これは、線が近くにあるときの干渉を回避するのに適しています。
2.高出力モード:このモードは、RS-232標準と一致し、ケーブルが長い、または信号がより強力で高電圧信号を可能にするため、信号が遠くに移動する必要があるシナリオに適しています。このモードをアクティブにするには、MS+を正の電源(VDD)およびMS-にネガティブ電源(VSS)に接続します。これにより、出力が強くなり、信号がより長い距離で透明に保たれます。
|
入力 |
出力 |
|||
|
MS+ |
MS- |
en |
データ |
|
|
GND |
GND |
0 |
0 |
5 V〜6 V(RS-423) |
|
GND |
GND |
0 |
1 |
–5 V〜 –6 V(RS-423) |
|
vDD |
vss |
0 |
0 |
(VDD - 3 V)(RS-232)¹ |
|
vDD |
vss |
0 |
1 |
(VSS + 3 V)(RS-232)¹ |
|
x |
x |
1 |
x |
ハイZ |
高速通信システム
ADM5170APは、最大116 kb/sのデータレートを処理する能力により、高速通信システムに理想的に適しています。これにより、ネットワークを介した迅速かつ信頼性の高いデータ送信が必要なアプリケーションに最適です。
コンピューターI/Oポートと周辺機器
このラインドライバーは、コンピューター入力/出力ポートと周辺機器のインターフェースで広く使用されています。TTL/CMOSレベルとRS-232E/RS-423A標準との互換性により、幅広いコンピューターハードウェアとシームレスに統合できるようになり、デバイス間の接続性とデータフローが向上します。
高速モデム
高いデータレートの取り扱いと調整可能なスルーレートを考えると、ADM5170APは高速モデムアプリケーションに最適です。データ信号を効果的に変調および復調し、明確で一貫したインターネット接続を確保するのに役立ちます。
プリンター
プリンターでは、ADM5170APは、コンピューターとプリンター間のデータの信頼できる送信に役立ちます。損失なしに長い距離でデータを効果的に送信する能力により、高品質で高速な印刷操作が保証されます。
ロジックレベルの翻訳
このデバイスは、TTLまたはCMOS入力レベルをRS-232EまたはRS-423A出力レベルに変換するロジックレベルの翻訳にも役割を果たします。この機能は、デバイスが異なるロジックレベルで動作するシステムで良好であり、多様な電子コンポーネント間の互換性と効果的な通信を確保します。
モード選択によるデュアルプロトコルサポート
ADM5170APでは、モード選択入力(MS+およびMS–)を使用して、RS-232EとRS-423A出力標準を選択できます。この二重の互換性は、アプリケーション設計の柔軟性を提供し、追加のコンポーネントを必要とせずにさまざまな通信要件に対応します。
8人の独立したドライバー
8つのシングルエンドラインドライバーを1つのパッケージに統合すると、ADM5170APは複数のチップの必要性を最小限に抑え、スペースを節約し、システム設計の複雑さを軽減します。この統合は、PCBの不動産が限られている環境で有益です。
広い供給電圧範囲
幅広の供給電圧範囲(VDDの場合は9 V〜15 V、VSSで-9 V〜 -15 V)で動作するデバイスの能力により、さまざまな電力環境に適応でき、多様な運用設定での有用性が向上します。
低消費電力
低電力CMOSテクノロジーを備えたADM5170APは、特に無効になった場合(40 MWのみ)、消費電力が少なくなります。このエネルギー効率により、バッテリー操作デバイスなど、電力保存が必要なアプリケーションに適しています。
TTL/CMOS互換入力
標準のTTLおよびCMOSロジックレベルとの互換性により、ADM5170APは幅広いデジタルシステムとシームレスにインターフェイスでき、レベルシフトハードウェアの必要性を排除し、システム設計を簡素化できます。
出力短絡保護
ADM5170APは、出力ショーツに対する組み込みの保護により、耐久性と信頼性が向上し、操作中の偶発的な短絡による損傷からデバイスとシステムを保護します。
|

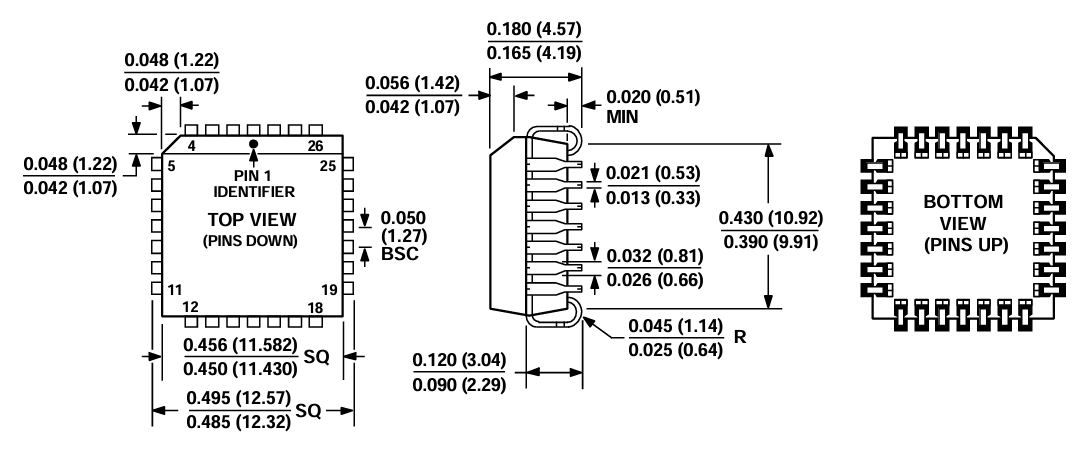

パラメーター |
寸法(mm) |
|
体の幅(最小 - 最大) |
12.32 - 12.57 |
|
体の長さ(最小 - 最大) |
11.43 - 11.58 |
|
体の高さ(最小 - 最大) |
9.91 - 10.92 |
|
リードスパン(最小 - 最大) |
4.19 - 4.57 |
|
リードピッチ(典型) |
1.27 |
|
鉛の厚さ(最小 - 最大) |
0.33 - 0.53 |
|
リード幅(最小 - 最大) |
0.64 - 1.14 |
|
スタンドオフの高さ(最小) |
0.51 |
|
鉛の肩の幅(最小 - 最大) |
1.07 - 1.42 |
|
コーナー半径(r)(min - max) |
0.64 - 1.14 |

ADM5170APは製造されています Analog Devices Inc. (ADI)、高性能アナログ、混合シグナル、およびデジタル信号処理(DSP)統合回路の設計と生産における世界的に認められたリーダー。1965年に設立され、マサチューセッツ州ウィルミントンに本社を置くADIは、通信、産業自動化、自動車システム、家電などの業界でアプリケーションを提供する最先端の半導体ソリューションを提供することで知られています。信頼性と革新に対するADIの評判は、ADM5170APのようなコンポーネントに反映されており、これは、信号の完全性、低消費電力、システムの柔軟性に焦点を当てていることを示しています。アナログデバイスは、ADM5170APを含むすべての製品が、最新の電子システムの厳しい品質とパフォーマンス基準を満たすことを保証します。
ADM5170APは、堅牢な信号変換とプロトコルの柔軟性を要求するデジタル通信アプリケーション向けの適切にラウンドのソリューションを提供します。RS-232EおよびRS-423A標準、8つの独立したドライバーチャネル、およびプログラム可能なスルーレートや出力を有効にするなどの機能をサポートして、幅広いシステム全体の設計統合を簡素化します。TTL/CMOS入力、低電力動作、および組み込みの短絡保護との互換性は、電力に敏感で空間制約のある環境での有用性をさらに高めます。Analog Devicesの品質と革新に対する評判に裏付けられているADM5170APは、シリアル通信アプリケーションで信頼できるパフォーマンスを求めている人にとっては確かな選択肢です。
お問い合わせを送ってください、すぐに返信します。
はい、ADM5170APは、より長いケーブルの実行を処理してノイズに抵抗できる堅牢なRS-232およびRS-423信号標準で構築されています。調整可能なスルーレート機能は、EMIを削減するのに役立ちます。これは、産業環境で優れています。
はい。チップはTTLおよびCMOSロジックレベルを受け入れ、レベルシフターを必要とせずに5Vマイクロコントローラーやその他のデジタルロジックデバイスと完全に互換性があります。
少なくとも、スルーレートを制御する場合は、外部電源接続とSRAピンの抵抗が必要です。それ以外の場合、ほとんどの機能は統合されており、セットアップを簡素化します。
EN(Enable)PINが高く駆動されると、すべての出力が高インピーダンス状態に配置されます。この機能は、競合を防ぐために複数のドライバー間で出力ラインを共有するときに役立ちます。
SRAピンとGNDの間の2kΩと10kΩの間の抵抗器を使用します。抵抗が高いほど出力遷移速度が遅くなります。これは、長いケーブルでEMIを減らすのに最適です。
