ADM699ARアナログデバイスの代替品、機能、アプリケーション

アナログデバイスのADM699ARは、電子システムをスムーズに稼働させ続けるように設計された信頼できるマイクロプロセッサ監督回路です。5V電源を監視し、電源、電源、または低電圧条件中にリセット信号を提供することにより、マイクロプロセッサが正しく動作するようにします。この記事では、ADM699ARピンアウトの構成、機能、アプリケーションなどについて説明します。

カタログ

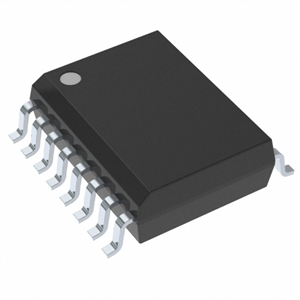

ADM699AR説明

ADM699AR アナログデバイスからは、5Vの電源とマイクロプロセッサのアクティビティを監視することにより、スムーズなシステム動作を保証する信頼性の高いマイクロプロセッサスーパーバイザー回路です。堅牢な電源モニタリング用に設計されており、パワーアップ、パワーダウン、および低電圧の「ブラウンアウト」条件中にリセットパルスを生成し、VCCが1Vという低い場合でも機能したままです。さらに、統合されたウォッチドッグタイマーは、マイクロプロセッサが1秒のタイムアウト期間内にウォッチドッグ入力の切り替えに失敗した場合、リセットを強制することにより、システムの信頼性を高めます。0.6 mAの供給電流が低いため、電力に敏感なアプリケーションに最適です。

16リードのSOICパッケージで利用できるADM699ARには、リセット（非反転）やウォッチドッグ出力（WDO）などの追加の出力が含まれています。アプリケーションは、マイクロプロセッサシステムやインテリジェントな機器から、信頼できる監視ソリューションを必要とする自動車システムにまで及びます。

あなたのプロジェクトに高品質で信頼性の高い監督回路を確保するために、今日あなたの大部分の注文を配置してください！

ADM699ARの代替

代替	メーカー	重要な機能	ユースケース/メモ
ADM699ARZ	アナログデバイス	ADM699ARと同一。電源監視および ウォッチドッグタイマー。	同じ機能とパフォーマンスを備えた直接代替。
max699cwe+	マキシム統合	電源監視、ウォッチドッグタイマー、リセット 機能。	同様の機能を備えた実行可能な代替品 ADM699AR。
max699ewe+	マキシム統合	ウォッチドッグタイマーやリセットなど、同等の機能 関数。	信頼できるマイクロプロセッサを必要とするシステムに適しています 監督。
ADM698	アナログデバイス	電源監視、ジェネレーターのリセット、統合なし ウォッチドッグタイマー。	ウォッチドッグタイマーがそうでない場合は、より簡単な代替案です 必須。
max691acwe+	マキシム統合	電源監視、リセット機能、統合 ウォッチドッグタイマー。	での高度化可能性アプリケーションに適しています マイクロプロセッサの監視ニーズ。

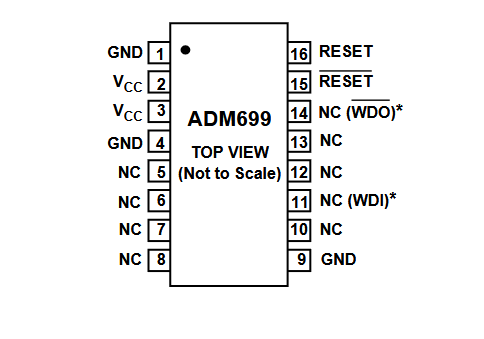

ADM699ARピンアウト構成

ピン番号	ピン名	説明
1	GND	デバイスの地上接続。
2	VCC	電源入力（通常は +5V）。
3	VCC	電源入力（通常は +5V）。
4	GND	デバイスの地上接続。
5	NC	内部的に接続されていません（接続なし）。
6	NC	内部的に接続されていません（接続なし）。
7	NC	内部的に接続されていません（接続なし）。
8	NC	内部的に接続されていません（接続なし）。
9	GND	デバイスの地上接続。
10	NC	内部的に接続されていません（接続なし）。
11	NC（WDI*）	マイクロプロセッサを監視するために使用されるウォッチドッグ入力（WDI） 活動。
12	NC	内部的に接続されていません（接続なし）。
13	NC	内部的に接続されていません（接続なし）。
14	NC（WDO*）	ウォッチドッグ出力（WDO）は、ウォッチドッグのタイムアウトを示します イベント。
15	リセット*	リセットに使用されるアクティブな低リセット出力 マイクロプロセッサ。
16	リセット	リセットに使用されるアクティブな高リセット出力 マイクロプロセッサ。

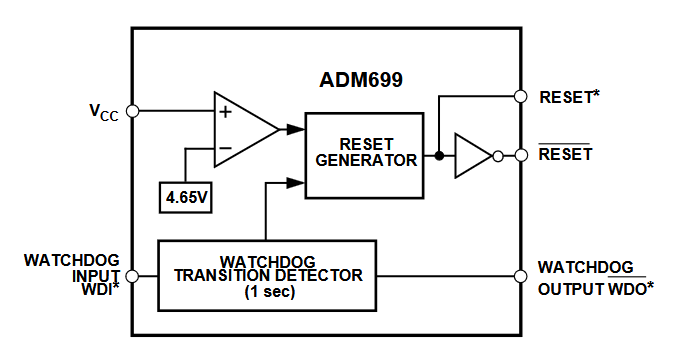

ADM699AR機能ブロック図

ADM699ARの機能ブロック図は、その内部構造と操作を監督回路として紹介しています。そのコアでは、リセットジェネレーターは、必要なリセット信号（リセットとリセット*）を生成する責任を負い、電源アップ、パワーダウン、または電圧変動中に信頼できるマイクロプロセッサの動作を確保します。統合されたコンパレータはVCC電源を監視し、電圧が正確な4.65Vしきい値を下回るとリセットをトリガーし、それにより「ブラウンアウト」条件中のシステムの不安定性を防ぎます。

さらに、ウォッチドッグ遷移検出器は、WDI（ウォッチドッグ入力）ピンを介したマイクロプロセッサのアクティビティを監視します。1秒間のタイムアウト期間内にWDIラインに遷移が発生しない場合、リセットジェネレーターを信号してリセットをアサートします。このメカニズムにより、システムはソフトウェアハングまたはクラッシュから回復できるようになります。この図は、WDO*（WatchDog Output）を強調しており、ウォッチドッグイベントを示す出力信号を提供し、システムの診断と信頼性をさらに高めます。

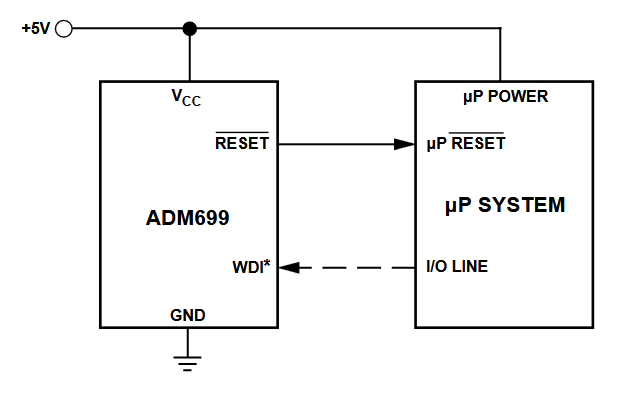

ADM699ARアプリケーション回路図

ADM699ARのアプリケーション回路図は、マイクロプロセッサ監督装置としての機能を示しています。回路は、VCC電源（+5V）をADM699ARに接続して、システムの電源電圧を監視します。ADM699ARのリセット出力は、マイクロプロセッサシステムのリセットラインにリンクされています。この接続により、マイクロプロセッサは、パワーアップ、パワーダウン、または供給電圧が安全なしきい値を下回るたびに適切なリセット信号を受信し、システムを不安定な動作から保護します。

さらに、WDI（ウォッチドッグ入力）ピンは、マイクロプロセッサのI/Oラインに接続します。このセットアップにより、ADM699ARはマイクロプロセッサの活動を監視できます。マイクロプロセッサがプリセットウォッチドッグのタイムアウト期間内にI/Oラインの切り替えに失敗した場合、ADM699ARはリセット信号を主張し、ソフトウェアのエラーまたはクラッシュによって引き起こされる誤動作からシステムを保護します。この構成により、信頼できる動作が保証され、異常な条件下でシステム障害が防止されます。

ADM699AR機能

• MAX699の優れたアップグレード -ADM699ARは、MAX699の優れた代替品として機能し、追加のウォッチドッグ出力や重要なアプリケーションの信頼性の向上などの強化された機能を提供します。

• VCC = 1 vでリセットアサーションを保証します - 1 VのVCCに保証されたリセットアサーションにより、ADM699ARは、敏感なマイクロプロセッサを保護し、深刻な電力条件下でもシステムの信頼性を保証します。

• 低0.6 mA供給電流 -ADM699ARの効率的な設計は、わずか0.6 MAの低供給電流で動作し、パフォーマンスを損なうことなく電力に敏感なアプリケーションに理想的な選択肢となっています。

• 精度4.65 V電圧モニター - その正確な4.65 V電圧監視により、低電圧条件の正確な検出が保証され、システムの安定性を維持するための迅速な修正アクションが可能になります。

• 電源OK/リセット時間遅延 -ADM699ARは、約280ミリ秒の組み込みリセット時間遅延を提供し、電源アップまたは回復段階でシステムを安定させることができます。

• ウォッチドッグタイマー - 1秒間のウォッチドッグタイマーと統合されたADM699ARは、マイクロプロセッサの活動を監視し、潜在的な障害に対処することにより、継続的なシステム操作を保証します。

• 最小コンポーネントカウント -ADM699ARは、外部コンポーネントの要件を最小限に抑え、複雑なシステムでスペースとコストの両方を節約することにより、回路設計を簡素化します。

• 温度で指定されたパフォーマンス -ADM699ARは、広い温度範囲にわたって信頼できる操作のために設計されており、多様な環境で一貫したパフォーマンスを維持し、産業および自動車アプリケーションへの適合性を確保しています。

ADM699AR仕様

製品属性	価値
メーカー	Analog Devices、Inc。
電圧 - しきい値	4.65V
タイプ	簡単なリセット/パワーオンリセット
サプライヤーデバイスパッケージ	16-SOIC
パッケージ /ケース	16-SOIC（0.295 "、幅7.50mm）
パッケージ	チューブ
出力	プッシュプル、プッシュプル
動作温度	-40°C〜85°C（TA）
監視されている電圧の数	1
タイムアウトをリセットします	最小140ms
リセット	アクティブな高/アクティブロー
取り付けタイプ	表面マウント
基本製品番号	ADM699

ADM699ARアプリケーション

• マイクロプロセッサシステム -ADM699ARは、電源を監視し、低電圧または電力不安定性中にリセット信号を提供することにより、マイクロプロセッサシステムでの信頼できる動作を保証します。そのウォッチドッグタイマーは、マイクロプロセッサの誤動作を検出および対処することにより、システムの整合性をさらに保証します。

• コンピューター - コンピューターシステムでは、ADM699ARは不可欠な電源監視とリセット機能を提供します。低電圧またはシステムの不活性によって引き起こされる予期しないシャットダウンまたは運用上のエラーを保護し、全体的な信頼性を向上させます。

• コントローラー - 産業用および自動化されたコントローラーの場合、ADM699ARは堅牢な監視機能を提供します。電源の変動またはウォッチドッグタイマーの失効の場合にコントローラーを速やかにリセットすることにより、システムのパフォーマンスを維持し、ダウンタイムを防ぎます。

• インテリジェントな楽器 -ADM699ARは、安定した電源監視を確保することにより、インテリジェントな機器を強化します。その低消費電力と精密リセット機能により、重要な操作における一貫した機能が保証されます。

• 自動車システム - 自動車用途では、ADM699ARは、電力を監視し、障害に対処することにより、重要なマイクロプロセッサ機能をサポートします。低電圧リセット機能により、さまざまな条件下で安全性とシステムの完全性が保証されます。

• 重要なマイクロプロセッサ電源監視 -ADM699ARは、正確なリセット制御とウォッチドッグのタイミングを提供することにより、クリティカルパワー監視タスクに優れています。システムがスムーズに動作し、電力関連の混乱から効率的に回復することを保証します。

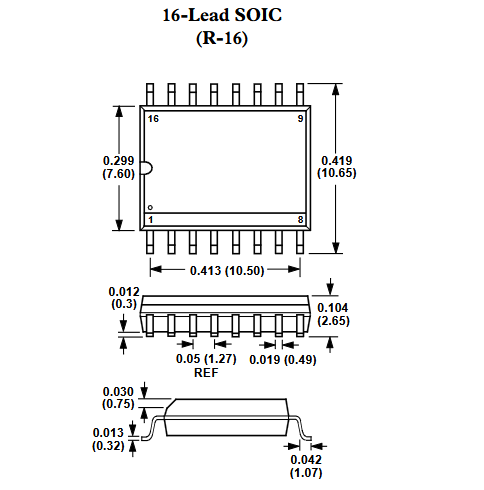

ADM699ARアウトライン寸法

ADM699ARのアウトライン寸法図は、その16リードSOIC（R-16）パッケージの物理的寸法を示しており、PCBデザインに簡単に統合できます。パッケージの全長は0.413インチ（10.50 mm）、幅は0.299インチ（7.60 mm）です。リードを含む総高さは0.104インチ（2.65 mm）です。

リードは0.05インチ（1.27 mm）で間隔を空けているため、標準のPCBフットプリントとの互換性が確保されます。鉛の厚さは0.013インチ（0.32 mm）ですが、鉛の先端までのスパンは0.042インチ（1.07 mm）です。このコンパクトな設計により、十分な機械的安定性を提供しながら、PCBスペースを効率的に使用できます。

結論

ADM699ARは、電子システムを信頼できるようにするためのシンプルで効果的なソリューションです。電力監視、ウォッチドッグ機能、低消費電力などの機能により、多くのアプリケーションに最適です。その小さなサイズと簡単な統合により、あらゆるデザインでスムーズな動作が保証されます。信頼できる効率的な監督回路を探している場合、ADM699ARは完璧な選択です。今すぐ注文して、プロジェクトを次のレベルに引き上げてください！

データシートPDF

ADM699ARデータシート：
