適切な電源アダプタ プラグの選択: AC 入力および DC 出力ガイド

電源アダプター プラグを使用すると、デバイスを電源に接続して動作し続けることができます。この記事では、AC 入力プラグと DC 出力コネクタの役割と、それらが重要な理由について説明します。また、電圧、周波数、安全機能とともに、世界中で使用されているさまざまなプラグの種類についても説明します。さらに、コネクタの種類とそれらが一般的に使用される場所についても理解できます。

カタログ

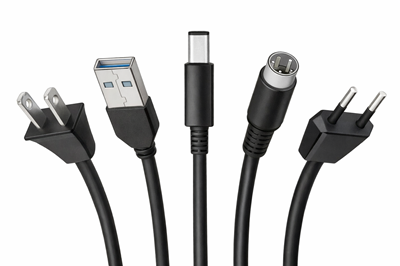

図 1. 電源アダプタのプラグの概要

AC入力プラグとは何ですか?

AC 入力プラグは、電源アダプタを壁のコンセントに接続して交流 (AC) 電力を受け取るコンポーネントです。これらは、主電源からアダプタへの電気エネルギーの入口点として機能します。これらのプラグは、ソケットから電源アダプタの内部回路に電気を安全に伝送するように設計されています。その主な機能は、電源への安定した安全な接続を確保することです。AC 入力プラグは、あらゆる電源アダプタを効果的に動作させるのに最適です。これらは通常、電源コードに組み込まれるか、アダプター本体に直接取り付けられます。この設計により、変換用アダプターへの入力電力の一貫した供給が保証されます。AC 入力プラグがないと、電源アダプタは電力網からエネルギーを受け取ることができません。

AC 壁プラグの一般的なタイプ

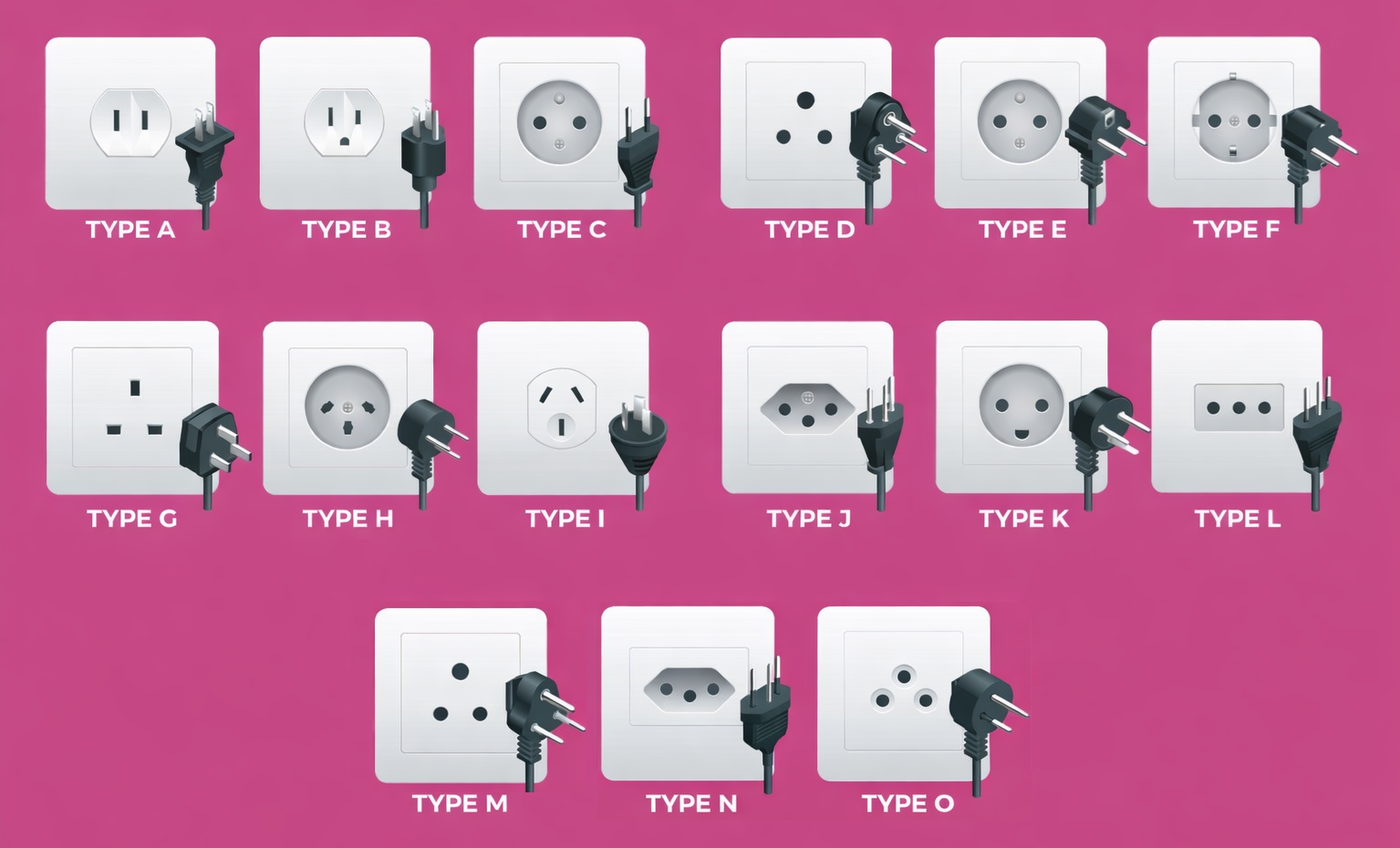

図 2. グローバル AC プラグのタイプ

• タイプA - タイプ A は、平らな平行ブレードを備えた 2 ピン プラグで、アース ピンはありません。主に米国、カナダ、メキシコ、日本で使用されています。他のタイプに比べて最もシンプルで軽量なデザインの一つです。このプラグは、携帯電話の充電器や小型電子機器などの低電力デバイスに一般的に使用されます。広く使用されているため、基本的な家庭用電化製品の標準となっています。タイプ A はシンプルであるため、コスト効率が高く、製造が容易です。

• タイプB - タイプ B はタイプ A に似ていますが、追加の丸い接地ピンが含まれています。北米と中央アメリカの一部で広く使用されています。タイプAに比べて接地機能が付いているため安全性が向上します。このプラグは、より高い安全基準を必要とする機器によく使用されます。電気的保護が必要な環境では重要です。タイプ B は、住宅用途と商業用途の両方に標準的な選択肢です。

• タイプC - タイプ C は、一般的にユーロプラグとして知られる 2 つの丸ピン プラグです。ヨーロッパ、アジア、南米で広く使用されています。タイプ A および B と比較して、多くのソケット タイプとより汎用的に互換性があります。このプラグは通常、充電器や小型家電などの低電力デバイスに使用されます。コンパクトな設計により、複数の地域で簡単に使用できます。タイプ C は幅広い互換性があるため、海外旅行で重要な役割を果たします。

• タイプD - タイプDは、三角形のパターンに配置された3丸ピンプラグです。主にインド、ネパール、アフリカの一部の国で使用されています。Type Cと比べて、より安定した接続が必要な機器に対応します。このプラグは、電気規格が古い地域でよく使用されます。その設計により、中程度の電力要件に対応できます。タイプ D は、地域インフラ内での互換性を維持する上で依然として重要です。

• タイプE - タイプ E は、ソケットにアース ピン用の穴のある 2 丸ピン プラグです。フランス、ベルギー、ポーランドで一般的に使用されています。タイプCに比べて接地機構を備えており、安全性が向上しています。このプラグは、低電力と中電力の両方のデバイスに使用されます。これは、ヨーロッパのシステムで安全な電気接続を維持するために重要です。タイプ E は多くの場合、タイプ F ソケットと互換性があります。

• タイプF - Schuko プラグとしても知られるタイプ F は、アース クリップが付いた 2 つの丸いピンを備えています。ドイツ、スペイン、および多くのヨーロッパ諸国で広く使用されています。タイプEと比較して、ピンの代わりに側面接地を使用します。このプラグは一般的に高電力機器に使用されます。強力な設計により、安全で安定した接続が実現します。タイプ F は、現代のヨーロッパの電気システムに必要です。

• タイプG - タイプ G は、長方形のピンが三角形に配置された 3 ピンのプラグです。イギリス、アイルランド、およびアジアのいくつかの国で使用されています。他のタイプに比べて、より堅牢で大きな構造を持っています。このプラグは家庭用機器とオフィス機器の両方で一般的に使用されています。しっかりと安定した接続を確保するために重要です。タイプGは耐久性に定評があります。

• タイプH ・タイプHは、ピンが独特な三角形の配置になっている3ピンプラグです。主にイスラエルとその近隣地域で使用されています。Type C と比較すると、互換性が制限される独特の設計となっています。このプラグは住宅用と商業用の両方の環境で使用されます。これにより、特定の地域システム内での適切な接続が保証されます。タイプ H は、その地域で標準化された電気的安全性を維持するために重要です。

• タイプI - タイプ I は、2 つの平らな角度のピンと、場合によっては接地ピンを備えたプラグです。オーストラリア、ニュージーランド、および China で一般的に使用されます。タイプAに比べ、角度がついたデザインでよりしっかりとフィットします。このプラグは幅広い電気機器に使用されています。家庭用と産業用の両方のアプリケーションをサポートします。タイプ I は、最新の電力インフラがある地域に適しています。

• タイプJ - タイプ J は、アース ピンを含む丸ピンの 3 ピン プラグです。主にスイスとリヒテンシュタインで使用されています。タイプ C と比較して、安全のために追加の接地が提供されます。このプラグは一般的に家庭とオフィスの両方で使用されます。安定した確実な電気接続を保証します。タイプ J は、その地域で高い安全基準を維持するために重要です。

• タイプK - タイプ K は、丸ピンとアースピンを備えた 3 ピンプラグです。主にデンマークとグリーンランドで使用されています。タイプ F と比較すると、接地構成が若干異なります。このプラグは住宅用と商業用の両方の機器に使用されます。これにより、デンマークの電気システム内での互換性が保証されます。タイプ K は、地域の電気規格を維持するために重要です。

• タイプL ・タイプLは直線状に配置された3丸ピンプラグです。主にイタリアと北アフリカの一部の地域で使用されています。Type C と比較して、より大電流のアプリケーションをサポートします。このプラグは小型電子機器と大型機器の両方で使用されます。安定した一貫した接続を提供します。タイプ L は、イタリアの標準化された電気システムにとって重要です。

• タイプM - タイプ M は、3 つの丸ピンを備えたタイプ D の大型バージョンです。南アフリカと一部の近隣諸国で使用されています。タイプ D と比較して、より高電力のアプリケーション向けに設計されています。このプラグは、頑丈な機器で一般的に使用されます。サイズが大きいため、より多くの電気負荷を処理できます。タイプ M は、産業環境や高電力環境にとって重要です。

• タイプN - タイプNは、ブラジルと南アフリカで規格化されている3丸ピンプラグです。安全性と互換性が向上するように設計されています。タイプ C と比較して、保護を強化するためのアースが含まれています。このプラグは住宅用と商業用の両方の機器で使用されます。地域の最新の電気規格をサポートしています。タイプ N は、新しいインフラストラクチャ システムで重要な役割を果たします。

• O型 - O型は主にタイで使用されている3丸ピンプラグです。この地域の最新の電気システムをサポートするように設計されています。旧タイプのプラグと比較して、安全機能が向上しています。このプラグは家庭用と商業用の両方の用途に使用されます。地域の電気規格との互換性を保証します。タイプ O は、タイの標準化された電力システムをサポートするために重要です。

AC入力プラグの電圧と周波数

電源アダプタは通常、広い入力電圧範囲 (通常は 100 V ～ 240 V AC) で動作するように設計されています。この柔軟性により、別個の電源を必要とせずにデバイスをさまざまな国で使用できるようになります。アダプターは入力電圧に自動的に調整して、安定したパフォーマンスを維持します。この機能は、世界市場で使用される最新の電子機器にとって特に重要です。幅広い電圧をサポートしているため、電圧の不一致による損傷を防ぐことができます。移動中のデバイス使用の利便性も向上します。

電圧に加えて、AC 入力電源は 50 Hz または 60 Hz の標準周波数でも動作します。これらの周波数値は、電流が 1 秒あたりに切り替わる頻度を表します。電源アダプタは、出力パフォーマンスに影響を与えることなく、両方の周波数を効率的に処理できるように設計されています。これにより、地域の電気規格に関係なく、一貫した動作が保証されます。両方の周波数タイプをサポートすることで、異なる電力システム間での互換性が強化されます。その結果、最新のアダプターのほとんどは、ユニバーサルな入力条件に合わせて設計されています。

二極 AC プラグと三極 AC プラグ

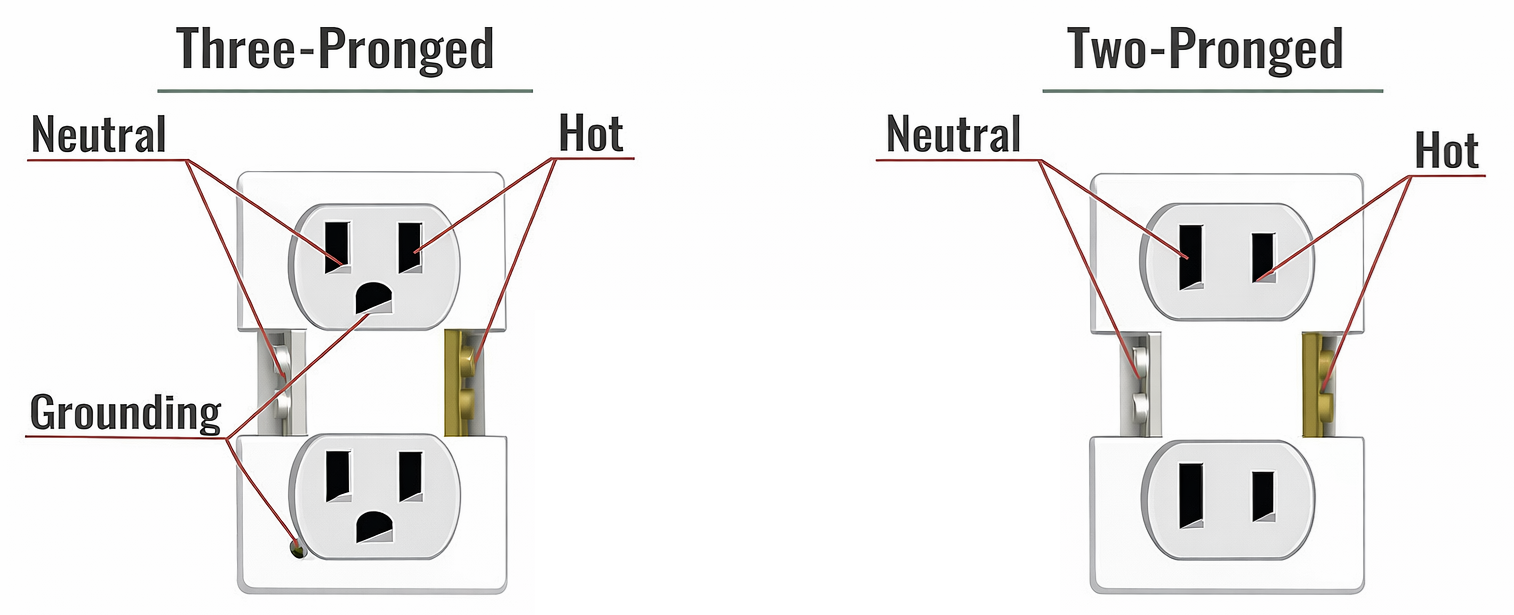

図 3. 2 極プラグと 3 極プラグの構造

2 極プラグは、電源の活線と中性線に接続する 2 つの電気接点で構成されます。これらは、安全な動作のために接地を必要としないデバイスで一般的に使用されます。これらのプラグは軽量でデザインがシンプルなので、小型電子機器に適しています。これらは、充電器、ランプ、低電力電化製品によく見られます。2 極プラグはコンパクトな構造のため広く使用されています。ただし、これらは基本的な保護を提供するものであり、追加の安全接地は含まれていません。

3 極プラグには接地専用の追加ピンが含まれており、電気的安全性が向上します。この接地接続は、過剰な電流を安全に地面に流すことで感電を防止します。これらのプラグは通常、より高い電力要件または金属製の筐体を備えたデバイスで使用されます。電気的故障や短絡に対する保護が強化されています。3 極プラグは、コンピューター、冷蔵庫、産業用機器などの家電製品でよく見られます。その設計により、要求の厳しい電気環境においてもより安全な動作が保証されます。

固定式 AC プラグと交換式 AC プラグ

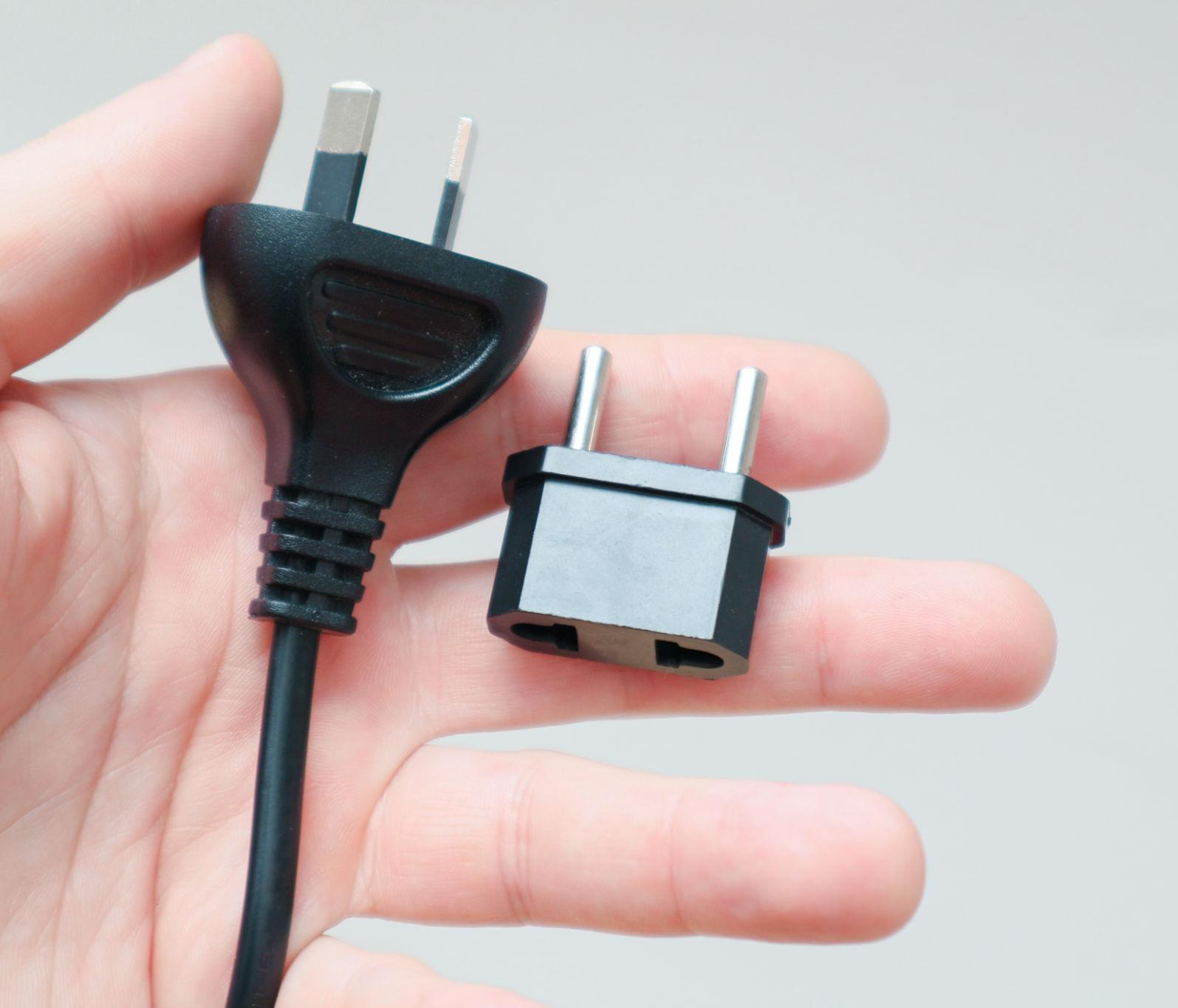

図 4. 固定プラグと交換可能なプラグの設計

固定 AC プラグは電源アダプターに恒久的に取り付けられており、取り外したり交換したりすることはできません。この設計により、毎日の使用に安定した耐久性のある接続が提供されます。これは、特定の地域または国向けに設計されたアダプターでよく使用されます。固定プラグはシンプルで、接続が緩むリスクが軽減されます。多くの場合、頻繁に移動しない固定デバイスに好まれます。この設計により、追加のコンポーネントを必要とせずに、一貫したパフォーマンスが保証されます。

一方、交換可能な AC プラグを使用すると、地域に応じて異なるプラグ ヘッドを交換できます。そのため、旅行や海外での用途に非常に役立ちます。さまざまな国に適したプラグタイプを簡単に接続できます。この柔軟性により、複数のアダプターが必要なくなります。交換可能なシステムは、ユニバーサル電源アダプタで一般的に使用されます。これらは、さまざまな電気規格間での互換性を維持しながら利便性を提供します。

DC出力コネクタとは何ですか?

DC 出力コネクタは、安定化された直流 (DC) 電力を電源アダプタから電子デバイスに供給するコンポーネントです。これらは、電源と電力が供給されるデバイスの間の最終接続ポイントとして機能します。これらのコネクタは、変換された電気エネルギーが効率的かつ確実に伝達されることを保証します。その主な機能は、デバイスの電力要件に一致する安定した出力を提供することです。DC 出力コネクタは、ラップトップ、ルーター、ポータブル デバイスなどの最新の電子機器に電力を供給するために重要です。これらは、動作中に安全で一貫した接続を維持するように設計されています。また、不用意な抜けを防止し、安全な運用をサポートします。その設計により、デバイスの入力ポートにしっかりとフィットします。DC 出力コネクタがなければ、電源アダプタはデバイスに使用可能なエネルギーを供給できません。

DC コネクタの一般的なタイプ

バレルコネクタ

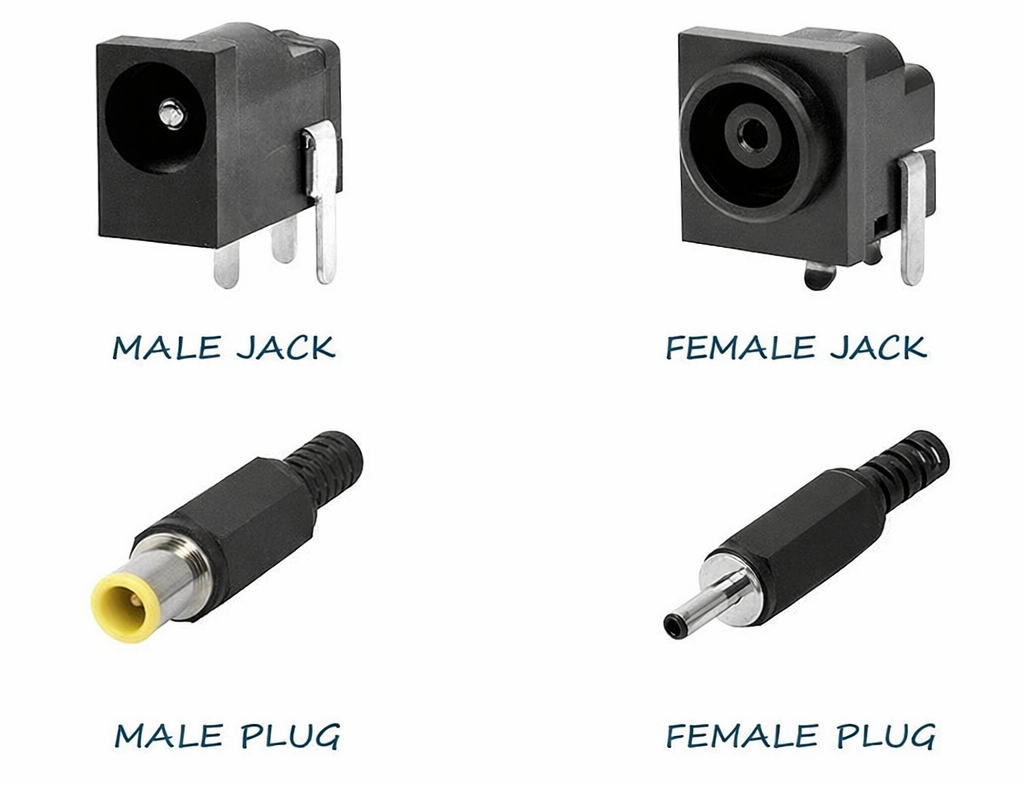

図 5. バレル コネクタのタイプ

バレル コネクタは、DC 電源アプリケーションで一般的に使用される円筒形の電源コネクタです。これらは、中空の外側スリーブと、電流を流す内側のピンで構成されています。これらのコネクタは、ルーター、CCTV システム、小型電子機器などのデバイスで広く使用されています。シンプルな構造なので使用時の接続・取り外しが簡単に行えます。バレル コネクタは、その信頼性と一貫したパフォーマンスで知られています。信号損失を最小限に抑えながら安定した電力伝送を提供するように設計されています。図に示すように、確実な接続のためにオス構成とメス構成の両方が用意されています。

DINコネクタ

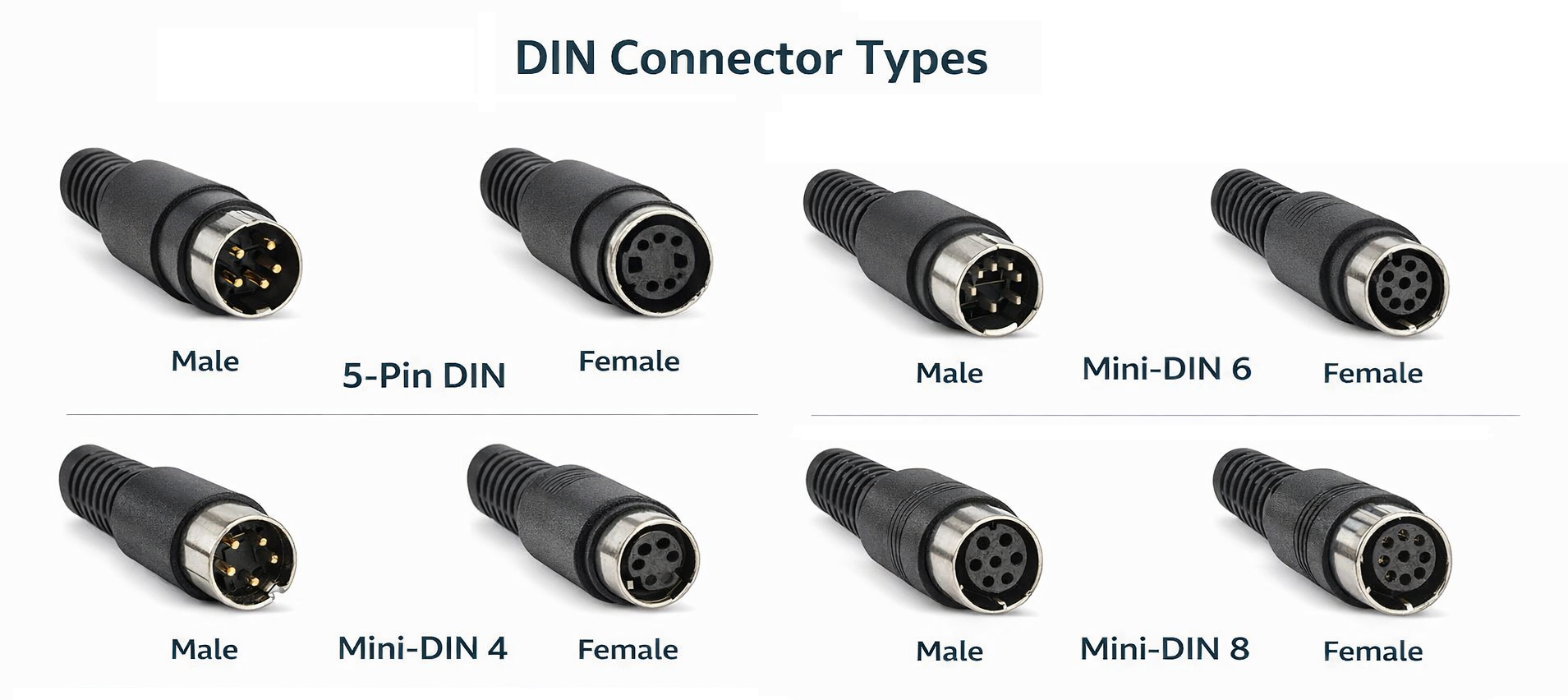

図 6. DIN コネクタのタイプ

DIN コネクタは、複数のピンが標準化されたパターンで配置された円形コネクタです。これらは、特殊な電子機器やレガシー システムでよく使用されます。これらのコネクタは、単一のインターフェイス内で複数の信号または電源接続をサポートします。DIN コネクタは、安全なロック機構と正確なピンの位置合わせで知られています。オーディオ機器、産業システム、通信機器などでよく使用されます。その設計により、安定した組織的な接続が保証されます。この図は、さまざまな DIN コネクタ タイプで使用されるさまざまなピン構成を示しています。

USBコネクタ

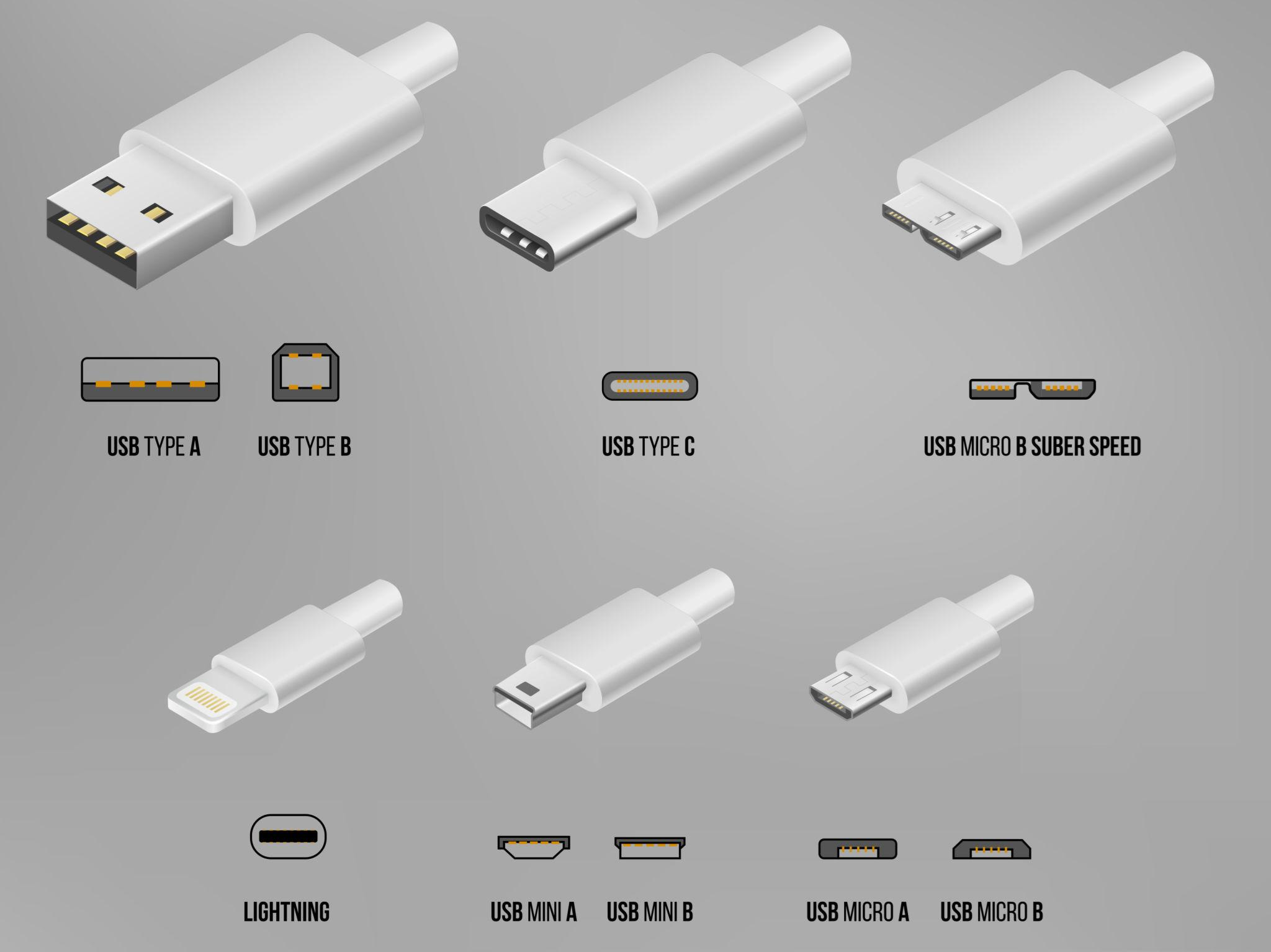

図 7. USB コネクタのタイプ

USB コネクタは、現代の電子機器における電力供給とデータ転送の両方に使用される標準化されたインターフェイスです。スマートフォン、ラップトップ、その他のポータブルデバイスで広く使用されています。これらのコネクタは、使いやすさと普遍的な互換性を考慮して設計されています。USB コネクタは、さまざまなデバイス間での効率的な電力伝送をサポートします。頻繁に抜き差ししても損傷することなく設計されています。これらは電子機器における最も一般的なタイプの DC コネクタとなっています。図に示すように、デバイスやアプリケーションに応じてさまざまな USB フォーマットが使用されます。

AC入力プラグとDC出力プラグの違い

アスペクト	AC入力プラグ	DC出力 コネクタ
一次機能	電気を引く 壁のコンセントからの電力	届ける 電力を電子機器に変換
電気的種類	交互に 電流（AC）入力	直流 (DC)出力
の場所 システム	のエントリーポイント 電源アダプター	の出口点 電源アダプター
電源状態	規制されていない 入ってくる電気	規制されており、 安定した出力
標準ベース	定義者 地域の電気規格	定義者 デバイス設計要件
動作中 環境	家庭用または 産業用壁ソケット	電子 デバイス入力ポート
互換性 範囲	限定 国別のアウトレット	に一致 特定のデバイスインターフェイス
構造的 設計目標	しっかりしていて安全 主電源への接続	正確かつ デバイスへの安定した接続
安全な取り扱い	するように設計されています 高電圧入力の管理	するように設計されています 安全な低電圧出力を維持する
方向 パワーフロー	外部から ソースをアダプターに接続	アダプターから エンドデバイス
典型的な アプリケーション	電力供給 インフラストラクチャからのアダプター	エネルギーの供給 エレクトロニクスへ
接続 インターフェース	プラグが挿入されました ソケットに	コネクタ デバイスポートに挿入
柔軟性	によって制限されます 地域のプラグ形式	全体的に適応可能 さまざまなデバイスの種類
物理的 統合	内蔵または 取り外し可能なプラグヘッド	に付属 出力ケーブルまたはアダプターチップ
システムの役割	権力の一部 入力インフラストラクチャ	の一部 デバイスレベルの電力供給

さまざまな電源アダプタ コネクタの用途

1. 家庭用電化製品

電源コネクタは、スマートフォン、ラップトップ、タブレットなどのデバイスで広く使用されています。毎日の使用において安定した充電と効率的な電力供給を保証します。これらのコネクタは、ポータブル電子機器に大きく依存する現代のライフスタイルをサポートします。その信頼性はデバイスのパフォーマンスとエクスペリエンスに直接影響します。

2. ネットワーク機器

ルーター、モデム、スイッチは、継続的な動作のために DC コネクタに依存しています。安定した電力接続は、中断のないインターネット接続を維持するために重要です。これらのコネクタは、故障することなく長時間の稼働をサポートします。耐久性は、ホーム ネットワークとオフィス ネットワークの両方にとって重要です。

3. 産業機器

産業用機械は、一貫した安全な電力供給のために特殊なコネクタを使用します。これらのコネクタは、要求の厳しい環境や継続的な使用に対応できるように設計されています。これらは、オートメーション システムと制御ユニットの信頼性の高い動作を保証します。製造および生産プロセスにおいて優れたパフォーマンスを発揮します。

4. オーディオおよびビデオ システム

コネクタはアンプ、スピーカー、メディア デバイスで安定した電力を供給するために使用されます。これらは、エンターテインメント システムで一貫したパフォーマンスを維持するのに役立ちます。信頼性の高い接続により、オーディオまたはビデオの再生中の中断を防ぎます。これらのコネクタは、家庭用とプロフェッショナル用の両方のセットアップに使用されます。

5. 医療機器

医療機器は、安全な動作のために安全な電源コネクタに依存しています。これらのコネクタは、医療機器の継続的な機能を保証します。使用中にシステム障害が発生しないように信頼性が必要です。これらは患者の安全性と装置の精度を維持する役割を果たします。

6. 自動車およびポータブルシステム

電源コネクタは、車両エレクトロニクスやポータブル電源システムで使用されます。GPS ユニット、ドライブレコーダー、ポータブル充電器などのデバイスをサポートします。これらのコネクタは、移動やさまざまな条件に耐える必要があります。その設計により、モバイル環境でも一貫した電力供給が保証されます。

結論

電源アダプター プラグは、デバイスを電源に接続し、正しい種類の電気を供給することで、信頼性の高いエネルギー転送を保証します。AC 入力プラグは地域や設計によって異なりますが、DC 出力コネクタは特定のデバイスに適した安定した電力を提供します。電圧互換性、接地、交換可能な設計などの機能により、安全性と使いやすさが向上します。これらのコンポーネントを理解することは、さまざまなアプリケーション間で適切な選択、互換性、効率的な操作を確保するのに役立ちます。
