P チャネルエンハンスメント MOSFET の完全ガイド

MOSFET が回路で使用されているのをよく目にしますが、実際にどのように動作するかを理解するのは最初は混乱するかもしれません。P チャネル MOSFET は、特に電力線を扱う場合に、電圧を使用して電流を制御する最も簡単な方法の 1 つです。このガイドを読み進めると、その構造、操作、動作がどのように明確にまとめられているかがわかります。各セクションでは物事を管理しやすいアイデアに分類しているため、電圧が電流にどのような影響を与えるか、このデバイスが実際の電子設定でどのように使用されるかを理解できます。

カタログ

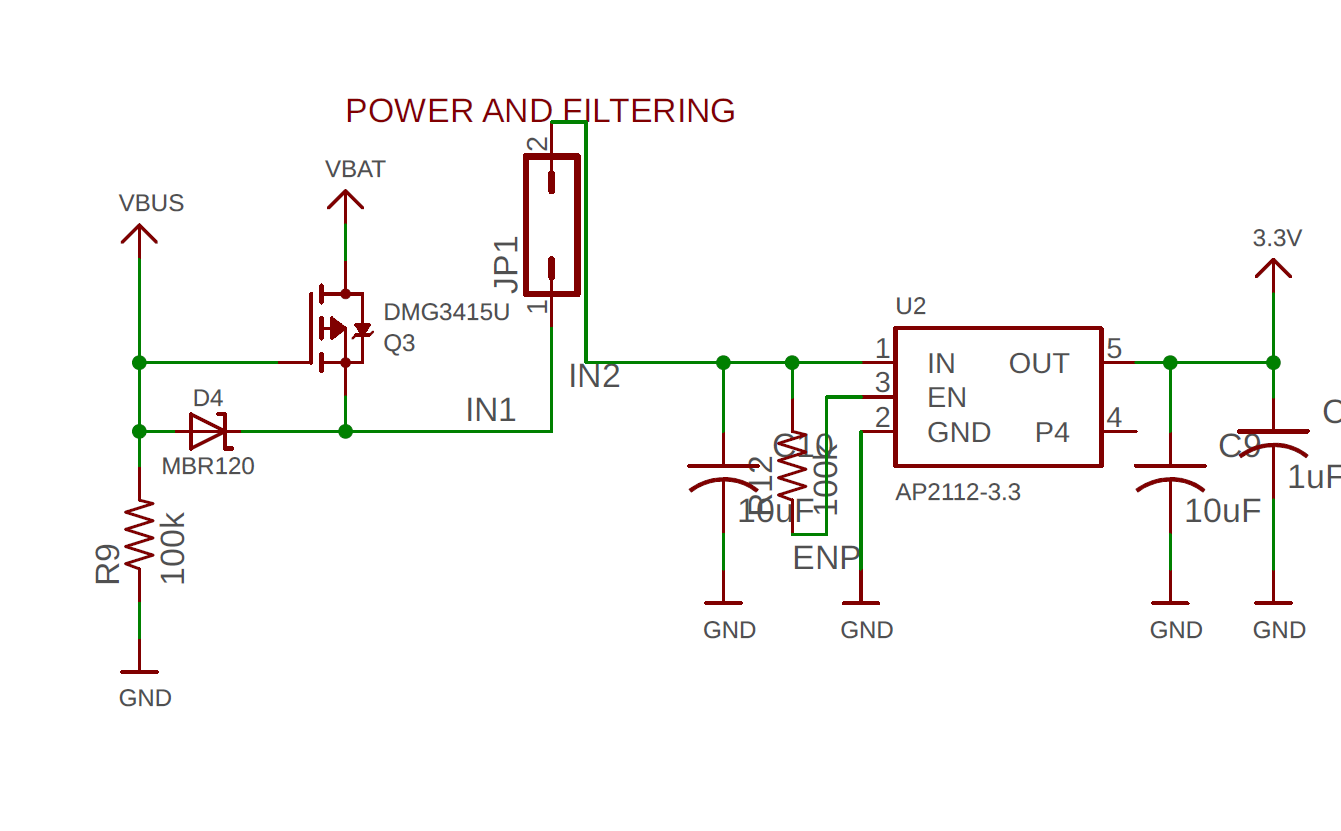

図 1. P チャネル MOSFET パワー スイッチング回路

PチャネルエンハンスメントMOSFETとは

P チャネルエンハンスメント MOSFET は、電界を使用して電流を制御する電界効果トランジスタです。これは、スイッチングおよび制御用の電子回路で広く使用されている MOSFET ファミリに属しています。拡張という用語は、デバイスがデフォルトでオフ状態のままであり、動作するには外部電圧が必要であることを意味します。

VGS で表される負の電圧がゲートとソースの間に印加されると、デバイスはオンになります。 < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

P チャネルエンハンスメント MOSFET は、制御されたスイッチングが必要な回路、特にスイッチング素子が電源のプラス側に配置されている場合に一般的に使用され、電力の流れを簡単かつ効果的に制御できます。

PチャネルMOSFETの構造と端子

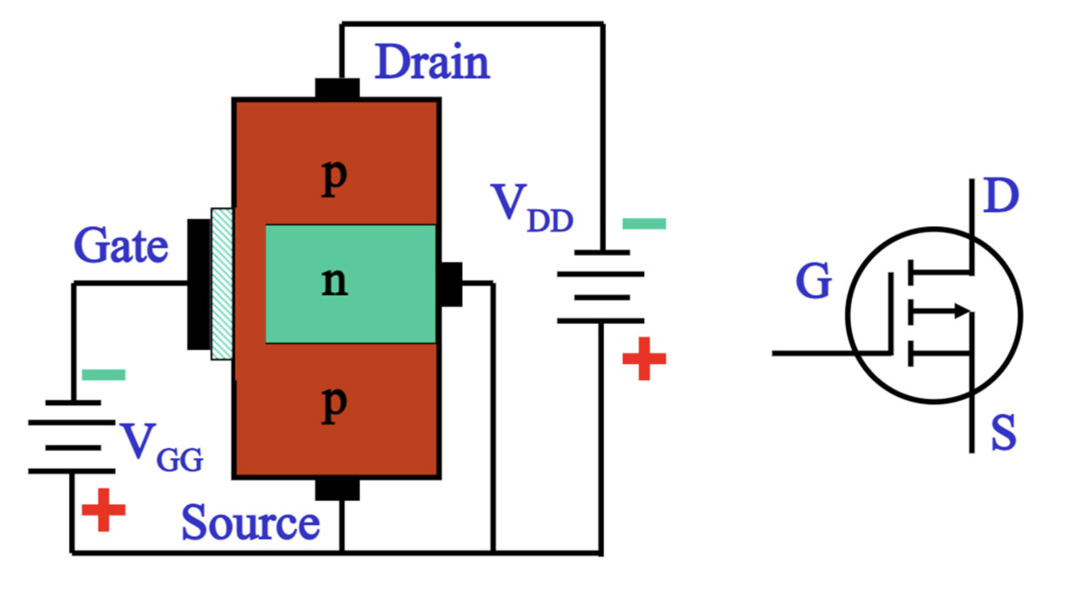

図 2. P チャネル MOSFET の構造と記号

P チャネル MOSFET は、N 型基板上に構築され、その中にソースとドレインとして機能する 2 つの P 型領域が形成されます。これらの領域は反対側に配置され、デバイスに電流が流れる領域を定義します。

二酸化シリコン (SiO2) の薄層がこの領域の上に配置され、電気絶縁体として機能し、半導体材料をゲートから分離します。これにより、直接電気的に接触することなく、ゲートがデバイスに影響を与えることができます。

ゲート端子はこの絶縁層の上に位置し、ソースとドレインの間に位置し、電圧が印加される制御点として機能します。ソースは電荷キャリアを提供し、ドレインは電流が流れる端子として機能します。

ほとんどの実際的な設計では、ボディまたは基板が内部でソースに接続されており、これにより構造が 3 端子デバイスに単純化され、標準回路での使用が容易になります。

P チャネル MOSFET の仕組み

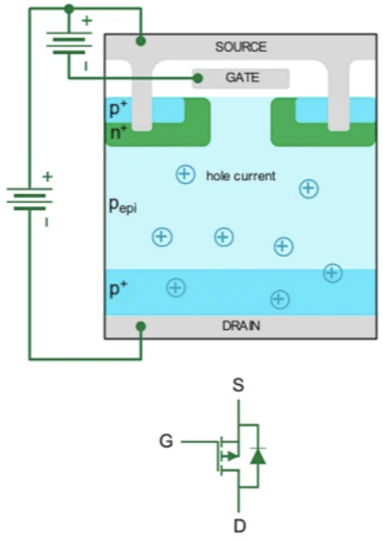

図 3. P チャネル MOSFET の動作原理

P チャネル MOSFET の動作は、ゲートとソースの間に負の電圧が印加されると開始され、絶縁層全体に電界が生成され、ゲートの下の領域に影響を与えます。この電圧が増加すると、正孔はゲートの下の領域に向かって引き寄せられ、そこで基板の表面近くに蓄積し、ソースとドレインの間に導電パスを徐々に形成します。

この経路が確立されると、ドレイン-ソース間電圧を印加すると、ソースからドレインに向かう正孔の移動によってチャネルに電流が流れるようになります。このように、ゲート電圧は経路の形成を制御し、ドレイン電圧は経路を通る電流を駆動し、印加電圧とデバイスの動作の明確な関係を示します。

P チャネル MOSFET の動作領域

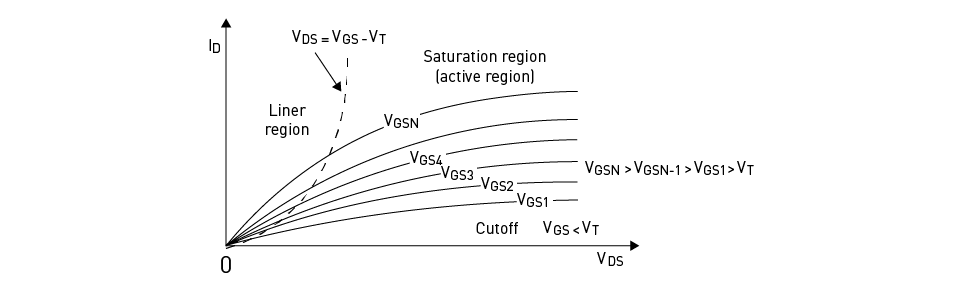

図 4. P チャネル MOSFET の動作領域

カットオフ領域

カットオフ領域では、ゲート・ソース間電圧が導通できるほど十分に負ではないため、デバイスはオフ状態のままになります。この条件下では、ソースとドレインの間に電流が流れる有効な経路は存在せず、ドレイン電流は実質的にゼロになります。グラフでは、この領域は横軸に沿って表示され、電流は無視できる程度になります。

線形領域

線形領域では、MOSFET が導通を開始し、ドレイン - ソース間電圧が増加するにつれてドレイン電流が増加します。この領域では曲線が着実に上昇しており、電流が電圧の変化に直接応答していることがわかります。このデバイスは可変抵抗器のように動作し、電流のレベルはゲート電圧と印加されたドレイン電圧の両方に依存します。この領域は、電流の制御された変動が必要な場合に役立ちます。

飽和領域

飽和領域では、曲線が平坦になり始めます。これは、ドレイン電圧がさらに変化してもドレイン電流が大幅に増加しないことを示しています。デバイスはより安定した状態で動作し、特定のゲート電圧に対してほぼ一定の電流を供給します。各曲線は異なるゲート電圧レベルを表しており、負のゲート電圧が高いほど、この領域の電流レベルも高くなります。

MOSFETのピンチオフ条件と電流制御

図 5. MOSFET のピンチオフと電流の動作

ピンチオフ状態は、ドレイン - ソース間電圧が増加するにつれて、MOSFET 内部の導電チャネルがドレイン端子付近で狭くなり、その端での実効チャネル幅が減少する空乏領域の拡大によって発生します。

この狭窄が進行すると、たとえデバイス内で伝導が続いたとしてもチャネルが制限されて追加の流れが制限されるため、ドレイン電圧がさらに増加し​​ても電流は大幅に増加しなくなります。この動作は、特定の電圧を超えると電流レベルが平坦になり始める特性曲線に現れ、電流がドレイン電圧に依存しなくなったことを示します。

この状態では、ドレイン電流は主にゲート・ソース間電圧 (VGS) によって制御され、この電圧を調整するとチャネル幅が変化し、電流レベルが直接設定されます。

PチャネルMOSFETのV-I特性

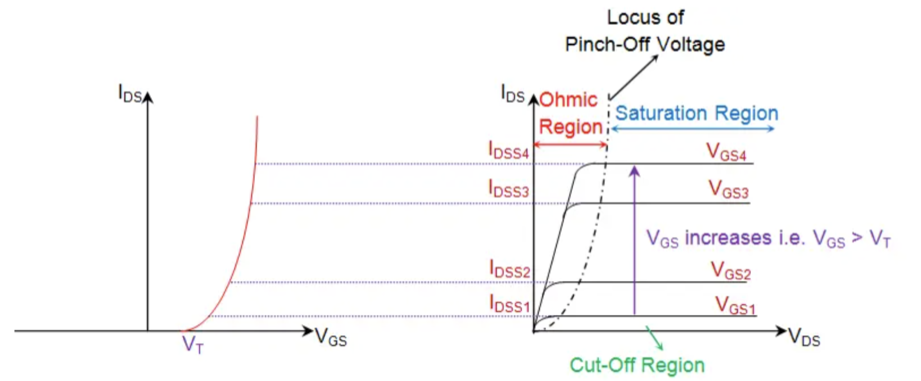

図 6. P チャネル MOSFET の V-I 特性

P チャネル MOSFET の V-I 特性は、さまざまなゲート ソース間電圧 (VGS) の下でドレイン ソース間電圧 (VDS) に応じてドレイン電流 (ID) がどのように変化するかを示します。これらの関係は一連の曲線として表され、各曲線は特定のゲート電圧レベルを表します。

各曲線は異なる VGS に対応し、この電圧の大きさが増加すると、曲線は上方にシフトし、より高い電流レベルを示します。これは、デバイスを流れる電流が、印加されたゲート電圧によって強く影響されることを明らかにしています。

VDS の値が低い場合、曲線は顕著な傾きで上昇し、ドレイン電圧が増加するにつれて電流が増加することを示しています。VDS が増加し続けると、曲線は徐々に平坦になり、電流がドレイン電圧のさらなる変化にあまり依存しなくなることを示しています。

PチャネルMOSFETとNチャネルMOSFETの違い

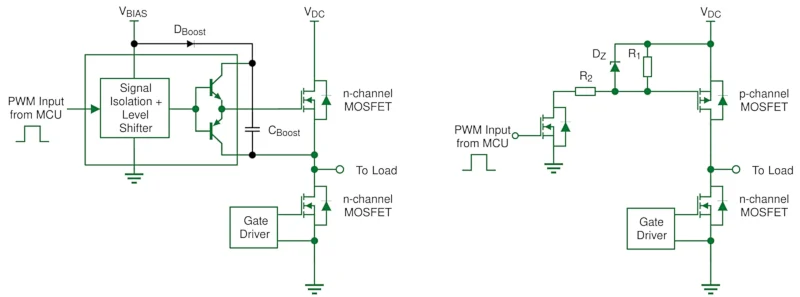

図 7. P チャネル MOSFET 回路と N チャネル MOSFET 回路

P チャネル MOSFET と N チャネル MOSFET の違いは主に、電圧要件、電荷キャリア、および性能特性によって定義され、これらすべてが回路内での使用方法に影響します。

P チャネル MOSFET は負のゲート-ソース間電圧 (VGS) が印加されるとオンになりますが、N チャネル MOSFET は正の VGS を必要とし、この極性の違いは、特に電源の異なる側を制御する場合に、回路内で各デバイスがどのように駆動され、配置されるかに影響します。

2 つのデバイスは、関与する電荷キャリアのタイプも異なります。P チャネル MOSFET は正孔を使用しますが、N チャネル MOSFET は電子を使用します。電子は半導体材料中をより容易に移動できるため、一般に N チャネル デバイスの方が導電性が高く、応答が速くなります。

これにより、性能に違いが生じます。通常、N チャネル MOSFET は抵抗が低く、効率が高いため、高速および大電流のアプリケーションに適していますが、P チャネル MOSFET は、一般に性能が低いにもかかわらず、正電源ラインの制御が必要なハイサイド スイッチングに好まれることがよくあります。

PチャネルMOSFETのアプリケーション

P チャネル MOSFET は、電流のシンプルかつ信頼性の高い制御が必要な回路、特に電源のプラス側で一般的に使用されます。負のゲート電圧でオンになる機能により、電源ラインの直接制御が必要な構成に適しています。

一般的なアプリケーションの 1 つは、MOSFET が電源と負荷の間に配置されるハイサイド スイッチングです。この設定では、グランド パスを中断することなく回路が電源を接続または切断できるため、多くのシステムで安定した動作を維持できます。

また、電力制御回路でも使用され、センサー、マイクロコントローラー、小型電子モジュールなどのコンポーネントへの電流の流れを調整します。これにより、制御された電力供給がエネルギー使用の管理に役立つ、バッテリ駆動のデバイスで役立ちます。

さらに、P チャネル MOSFET は負荷スイッチングおよび保護回路によく使用され、不要な電流の流れを防止したり、システムのさまざまな部分を選択的に制御したりするのに役立ちます。これらのアプリケーションは、制御の複雑さを最小限に抑えながら、シンプルかつ効果的なスイッチングを提供するデバイスの機能に依存しています。

P チャネル MOSFET の利点と限界

利点	制限事項
シンプルなハイサイドスイッチング	Nチャンネルに比べてオン抵抗が高い
一部の回路でのゲート駆動が容易になる	より低い電流能力
ポジティブ供給制御とうまく機能する	スイッチング速度が遅い
必要なゲート電流は最小限	高出力アプリケーションでの効率の低下
低電圧システムに最適	抵抗による電力損失が大きくなる
シンプルな回路設計の実装	同じパフォーマンスでもデバイスサイズが大きくなる
基本的なセットアップでは複雑なドライバーは必要ありません	負荷がかかると発熱量が増加する
負荷スイッチングと保護に最適	高周波動作にはあまり適さない
バッテリー駆動のデバイスと互換性があります	大電流設計ではパフォーマンスが制限される
基本制御回路の安定動作	一般に同等のパフォーマンスの場合はコストが高くなります

結論

P チャネル MOSFET は、電圧を使用して電流を制御する簡単な方法を提供するため、多くの基本回路で役立ちます。その構造がその動作をどのようにサポートしているか、また電圧が電流の流れにどのように直接影響するかを確認できます。動作領域と特性を確認すると、動作が理解しやすくなります。N チャネル デバイスとの比較は、各タイプをいつ使用するかを明確にするのにも役立ちます。実際の回路では、ハイサイド スイッチングや単純な制御タスクに選択されることがよくあります。いくつかの制限はありますが、多くの実際のセットアップでは依然としてうまく機能します。これらの基本を理解すると、デザインでより自信を持って使用できるようになります。
