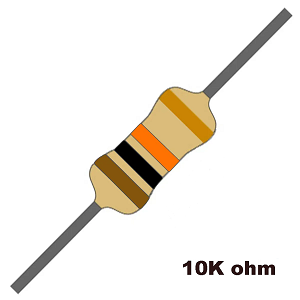

a 10k抵抗器 の抵抗を伴う小さいながらも重要な電子コンポーネントです 10,000オーム(ω)。電流の流れを制御し、電圧を分割し、敏感な回路要素を保護します。このような抵抗器は、アナログ回路とデジタル回路の両方で使用され、安定した動作を確保し、不要な電気挙動を防ぎます。この抵抗器は、マルチメーターやその他のテストツールを必要とせずに抵抗を決定する色分けされたバンドのおかげで簡単に識別できます。
デジタルエレクトロニクスでは、10K抵抗器がプルアップまたはプルダウン抵抗として使用されることがよくあり、フローティング(未定義の)信号を防ぐことにより、マイクロコントローラーが安定した論理状態を維持するのに役立ちます。アナログ回路では、トランジスタのバイアス剤に重要な役割を果たし、適切なアンプの動作を確保します。コンデンサと組み合わせると、RCネットワークを形成します。これは、オシレーター回路と信号処理の時間遅延またはフィルター信号を作成するために使用されます。その汎用性のため、10kΩ抵抗器は、単純なタイマーから複雑なデジタルインターフェイスまで、幅広いアプリケーションに表示されます。

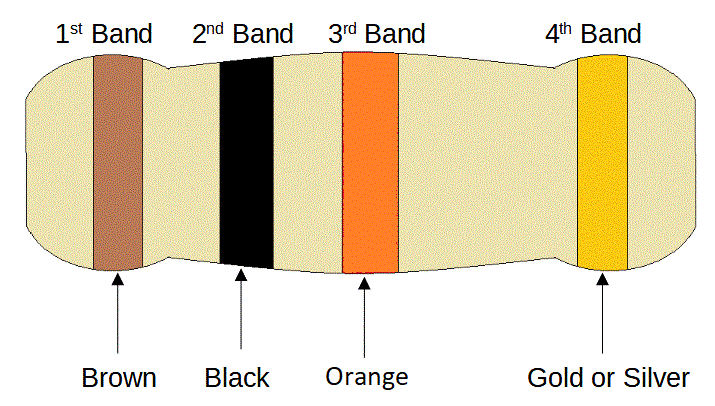

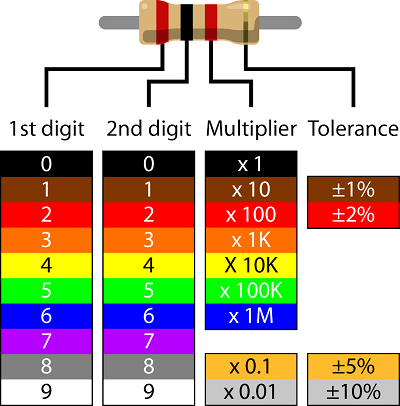

図2. 10K抵抗色のカラーコード
識別を迅速かつ正確にするために、抵抗器は色分けされたマーキングシステムを使用します。標準の4バンド10kΩ(10,000-OHM)抵抗器は、その値を表す特定のカラーコードに従います。最初のカラーバンドはです 茶色、これは最初の数字に対応します、 1。2番目のバンドはです 黒、2番目の数字を表す、 0。一緒に、これらは数を形成します 10。3番目のバンドはです オレンジ、これは乗数として機能します。つまり、ベース番号(10)に乗算する必要があります。 1,000、の完全な抵抗をもたらします 10,000オーム(10kΩ)。最後に、この場合は4番目のバンドです 金、抵抗器の耐性を示し、実際の抵抗が公称値からどの程度異なるかを指定します。 金 の耐性を意味します ±5%、本当のことを意味します 抵抗 範囲から 9,500Ω〜10,500Ω。この許容レベルにより、製造中にわずかな変動があっても、ほとんどの汎用電子アプリケーションでは抵抗器が許容できる制限内にとどまることが保証されます。

図3. 10K抵抗色のカラーコード
抵抗色のカラーコードシステムは最初は複雑に見えるかもしれませんが、体系的なアプローチに従うことにより、値を効率的かつ正確にデコードすることを学ぶことができます。抵抗器の値を正しく解釈するために、最初のステップは、カラーバンドの出発点を見つけることです。抵抗器の一方の端には、最初のカラーバンドが他のバンドよりもエッジに近い位置に配置されます。これは、読み始める端です。しばしば少し離れて間隔を空けた最後のバンドは、耐性を表し、通常は金または銀です。方向が確立されると、次のステップは桁バンドを識別し、ベース抵抗値を決定することです。これらは、抵抗器に合計4つ、5つ、または6つのバンドがあるかどうかに応じて、最初の2つまたは3つのバンドです。ベース値を決定した後、次のバンドは乗数として機能し、ベース値を10、百、千、またはそれ以上スケーリングします。このステップは重要です。これは、乗数の単純な誤解により、回路のパフォーマンスに影響を及ぼし、劇的に間違った抵抗値につながる可能性があるためです。

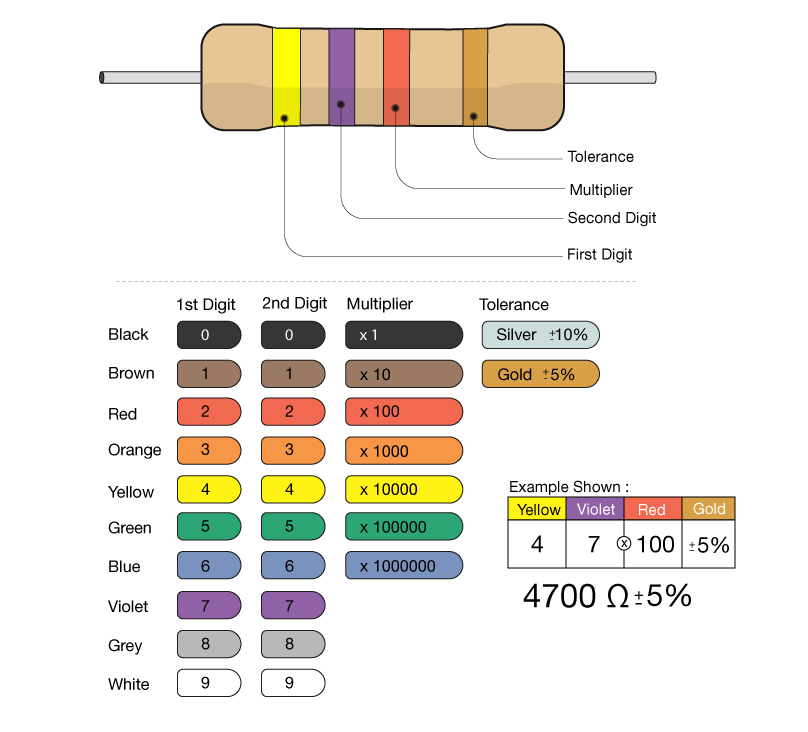

図4.異なる抵抗色の色コードの解釈
最後に、カラーコードから抵抗値を計算した後、 特にでそれを検証するための良い実践です 精度に敏感なアプリケーション。マルチメーターを使用して測定できます 実際の抵抗とそれが期待値と一致することを確認します。 このステップは、ある可能性のある古い抵抗器を扱うときに役立ちます 色あせたカラーバンド、読みにくい。6の抵抗器用 バンド、追加のバンドは温度係数を示します 抵抗が温度の変動によってどれだけ変化するかを示します。これ 熱の安定性を必要とする回路では特性が良好です。 精密測定機器と高性能電子として システム。

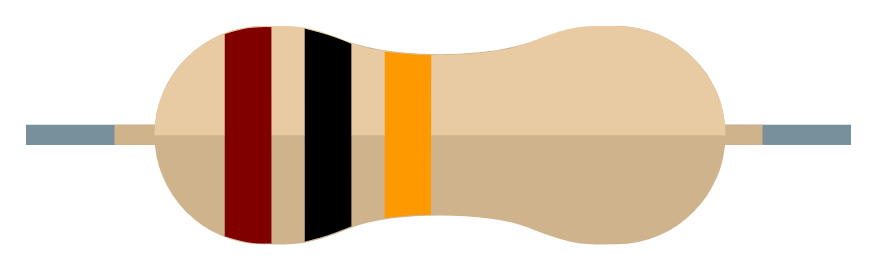

図5. 3バンド10k抵抗器色コード
a 3バンド10k抵抗器 2桁のみを使用して乗数を使用してラベリングプロセスを簡素化し、4バンドの対応物と比較してより簡単になります。10kΩ(10,000オーム)抵抗器の場合、カラーバンドは茶色、黒、オレンジです。最初のバンド、 茶色、数字を表します 1、2番目のバンドの間、 黒、数字を表します 0。一緒に、これらの2桁は数を形成します 10。3番目のバンド 乗数、 は オレンジ、の乗算係数を意味します 1,000。10を掛けると、結果が得られます 抵抗値 は 10,000オーム、 または 10kΩ。このカラーコーディングの方法により、抵抗値を迅速に識別できます。
耐性を示すための別のバンドを含む4バンド抵抗器とは異なり、3バンド抵抗器はこのレベルの詳細を提供しません。 許容範囲 は 修理済み で ±20% デフォルトで。この許容レベルは、10kΩ抵抗の実際の抵抗が、製造の変動に応じて8kΩと12kΩの間で変化する可能性があることを意味します。専用の耐性バンドがないことは、抵抗器の視覚レイアウトを簡素化しますが、抵抗の精度を必要とするアプリケーションに対する適合性も制限します。これらの抵抗器の標準化された表記は、103m形式に従います。ここで、103は抵抗値(10×1,000 = 10,000オーム)を表し、Mは±20%の耐性を示します。この広い許容範囲は大きく見えるかもしれませんが、正確な抵抗値を必要としない回路では一般に受け入れられます。LED回路の基本電圧仕切り、プルアップ抵抗器、電流制限抵抗器などのデバイスは、多くの場合、意図した抵抗からの小さな偏差が回路全体のパフォーマンスに影響しない3バンド抵抗器を使用します。
3バンド抵抗器はそれほど正確ではないため、精密電子機器ではなく、低コストの汎用アプリケーションで見つかります。これらの抵抗器は、より良い信頼性と精度のために、より正確な4バンドまたは5バンド抵抗器を好むことが多いため、古い電子設計で一般的に見られます。ただし、3帯域抵抗器は引き続き広く利用可能であり、コストとシンプルさが精度で優先されるさまざまなアプリケーションで引き続き使用されています。それらの単純なカラーコードシステムにより、簡単に識別されて手動で迅速に計算できるようになり、電子回路を組み立てる際のエラーの可能性が減ります。プロトタイピング、実験、基本的な回路設計で使用されるかどうかにかかわらず、3バンド抵抗器は電子機器のコンポーネントのままです。

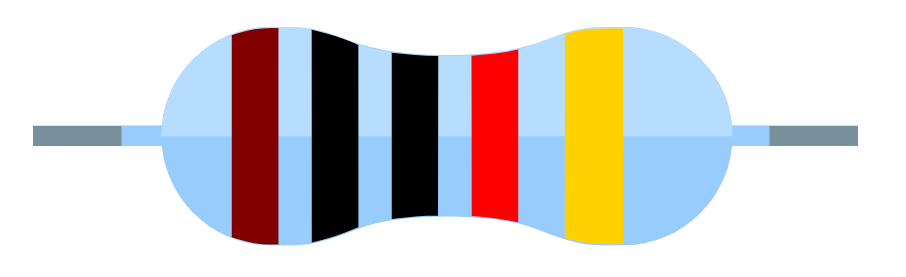

図6. 5バンド10K抵抗器色コード
a 5バンド10k抵抗器 カラーコードシーケンスに余分な数字を組み込むことにより、4バンドの対応物にわたって精度が強化されます。最初のカラーバンド、 茶色、数を表します 1、抵抗値の初期桁を設定します。これに続いて、 黒 バンドは意味します 0、これは2番目の数字で、もう1桁です 黒 バンドが続き、別のバンドが貢献します 0 3桁目として。これらの3桁は一緒に数字を形成します 100、乗数による変更の前に、ベース値として機能します。シーケンスの4番目のバンドです 赤、乗数として機能し、の値を持っています ×100、小数点を効果的にシフトし、10,000オームの総抵抗をもたらします。最後のバンド、 金、この場合は許容レベルを定義する責任があります ±5%、つまり、抵抗器の実際の抵抗は、公称値からどちらの方向でも最大5%変化する可能性があります。
抵抗器に5番目のバンドが存在することは、追加の数字を導入するため、より正確な抵抗値を確保するための大きな要因です。2桁のみを使用している4バンド抵抗と乗数とは異なり、5バンド抵抗の3番目の桁は丸めエラーを減らし、精度を向上させます。これは、信号処理、測定機器、敏感なセンサーアプリケーションなど、より大きな精度を必要とする電子回路にとって有利です。5%の許容範囲は、利用可能な最も正確ではありませんが、多くの汎用電子プロジェクトに合理的なレベルの精度を提供します。一般に1002Jと書かれているこの抵抗器の表記は、標準抵抗コーディングに続き、1002は抵抗値(10,000Ω)に対応し、文字jは5%の耐性を示します。
このレベルの精度は、抵抗のわずかな変動でさえ回路の機能に影響を与える可能性のあるアプリケーションでは優れています。たとえば、抵抗値が出力電圧を決定する電圧仕切りでは、より正確な抵抗器は予想電圧レベルの維持に役立ちます。同様に、コンポーネントの許容範囲がゲインの安定性に影響するアンプでは、5バンド抵抗器を使用すると、より一貫したパフォーマンスが保証されます。±1%または±0.1%などの強い許容耐性を持つ抵抗器は、高精度タスクで利用できますが、±5%の耐性を持つ5バンド10K抵抗器は、費用対効果と精度のバランスを取り、多くの電子デザインで人気のある選択肢になります。

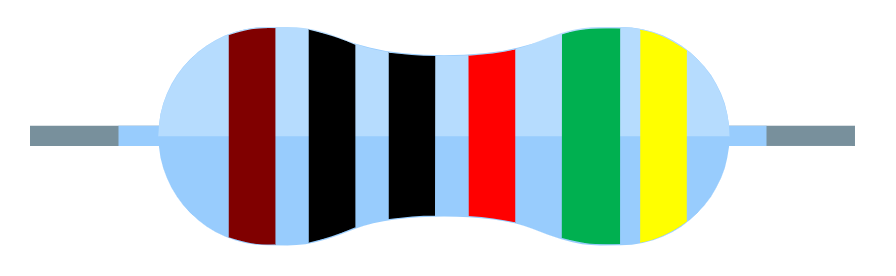

図7. 6バンド10k抵抗色の色コード
a 6バンド10kΩ抵抗器 その抵抗、耐性、温度安定性に関する詳細な情報を提供する特定のカラーコードスキームに従います。最初の3つのバンドは抵抗値の数字を表し、4番目のバンドは全体的な抵抗を決定する乗数として機能します。5番目のバンドは、実際の抵抗が指定された値からどの程度異なるかを意味する耐性を示します。最後に、6番目のバンドは温度係数を表します。これは、温度が変動する環境の大きな要因です。温度係数は、摂氏度ごとに抵抗値がどれだけ変化するかを示し、抵抗器が熱変動が電子パフォーマンスに影響を与える可能性のある条件で安定性を維持することを保証します。この追加のバンドは、ハイエンドの測定機器、医療機器、航空宇宙用途などの敏感な回路で6バンド抵抗器を便利にします。
6バンド10kΩ抵抗器のカラーバンドは、次のように配置されています。 茶色、黒、黒、赤、緑、黄色。最初のバンド(ブラウン)は最初の数字(1)、2番目のバンドに対応します (黒)は2番目の桁を表します。これは0です。3番目のバンド(ブラック)も0を意味します。つまり、抵抗値の数字は100です。4番目のバンド(赤)は乗数として機能します。5番目のバンド(緑)は、±5%である耐性を示しています。つまり、実際の抵抗は、指定された値を5%上または下回る可能性があります。最後に、6番目のバンド(黄色)は、摂氏1度あたり100万あたりの部分(ppm/°C)で測定された温度係数を表し、黄色は25 ppm/°Cに対応しています。これは、温度変化の摂氏すべての程度で、抵抗が25部あたり25パートで変化する可能性があり、温度が変動する環境でもコンポーネントが比較的安定したままであることを意味します。
6バンド抵抗器の重要性は、マイナーな抵抗の変化が回路の性能に影響を与える可能性のあるアプリケーションに適した、その精度と安定性の向上にあります。4バンドまたは5バンドの抵抗器と比較して、温度係数帯域を添加すると、特に熱条件が異なる環境では、追加のレベルの信頼性が提供されます。±5%の耐性により、抵抗器が合理的な精度レベルを維持し、意図した抵抗値からの過度の偏差を防ぎます。温度係数帯域を組み込むことにより、6バンド抵抗器は熱変動の影響を減らし、電気回路が時間の経過とともに一貫性があり信頼できるままであることを保証します。
10K抵抗器は、エレクトロニクスで広く使用されているコンポーネントであり、多くの重要な役割を果たしています。
動作アンプ(OP-AMPS)では、出力から反転入力へのフィードバックを提供することにより、電圧ゲインの設定に10K抵抗が機能します。このフィードバックは、増幅係数を制御し、信号処理の安定性を保証します。抵抗値を慎重に選択することにより、アンプのパフォーマンスを微調整して、ゲインと帯域幅の間の望ましいバランスを達成できます。オーディオ増幅や計装などの精密なアプリケーションでは、この抵抗器により、歪みを最小限に抑え、直線性を向上させることにより、正確な信号の繁殖が可能になります。これは、コンデンサなどの他のコンポーネントや、形状の周波数応答とフィルターフィルター不要なノイズなどの追加抵抗と組み合わせて機能し、全体的な信号品質をさらに向上させます。
タイミングサーキットでは10K抵抗器が頻繁に使用され、コンデンサと協力して時間の遅延と振動期間を定義します。単にマルチバイブレーター、パルスジェネレーター、555タイマー回路などのアプリケーションでは、抵抗器がコンデンサの電荷と放電率を制御し、タイミング特性に直接影響します。これは、クロックパルス、周波数変調、デバウンス回路など、正確な遅延生成を必要とするアプリケーションで使用されます。抵抗器の値は、時間定数を正確に設定する際にコンデンサがどれだけ速く充電または放電するかを決定します。抵抗値を調整することにより、他の主要なコンポーネントを変更する必要なく、回路のタイミング動作を変更でき、設計の変更の柔軟性と容易さを提供できます。
電圧調節回路では、10K抵抗器が一般的に採用され、線形調節因子の安定した出力電圧を維持し、機密の電子コンポーネントへの一貫した電力供給を確保します。多くの場合、フィードバックループに表示され、参照電圧を設定したり、LM317などの電圧レギュレータICの出力電圧の調整に役立ちます。電流の流れに制御された経路を提供することにより、マイクロコントローラー、センサー、またはその他の精密成分の性能に影響を与える可能性のある変動を最小限に抑えるのに役立ちます。一部の設計では、負荷分散と過度の電流の引き分けを減らし、エネルギー効率を改善する上でも役割を果たしています。電圧調節回路に10K抵抗器が存在することは、信頼性の向上に寄与し、電圧スパイクまたは脱落のリスクが減少し、誤動作につながる可能性があります。
10K抵抗器は、電流の流れを測定可能な電圧降下に変換するのに役立つ現在のセンシングアプリケーションでよく使用されます。これは、バッテリー管理システム、モーター制御回路、および正確な電流測定を必要とする電力監視アプリケーションに役立ちます。抵抗器を負荷で直列に配置することにより、オームの法則(v = IR)に従って、回路を流れる電流を決定するために測定して使用できます。この方法により、マイクロコントローラーまたはその他の監視システムが電力消費を追跡したり、障害を検出したり、保護対策を実施したりできます。10K値は、必要な感度と電力散逸の考慮事項に基づいて選択され、回路のパフォーマンスに影響を与えることなく精度を確保します。
温度センシングアプリケーションでは、10K抵抗器がサーミスタと組み合わせて一般的に使用され、マイクロコントローラーが温度変動を測定できる電圧分割回路を形成します。温度とともに抵抗が変化するサーミスタは、固定値抵抗と連携して、温度変化に対応する可変電圧出力を作成します。この手法は、デジタル温度計、HVACシステム、および産業温度モニタリングで広く使用されています。10K抵抗器は、電圧の変化がアナログ間コンバーター(ADC)の測定可能な範囲内に残ることを保証し、温度測定の精度を改善します。適切な抵抗値を選択することにより、測定システムの感度と精度を最適化できます。
10K抵抗器は、多くの場合、信号フィルタリング回路に統合され、不要なノイズを除去し、オーディオ、データ通信、センサーアプリケーションの信号の明確さを改善します。通常、ローパス、ハイパス、およびバンドパスフィルターに表示され、コンデンサと協力してフィルターのカットオフ周波数を決定します。たとえば、オーディオサーキットでは、音質を低下させる可能性のある高周波ノイズを排除するのに役立ちます。データ通信システムでは、信号の歪みを防ぎ、伝送の信頼性を向上させるのに役立ちます。抵抗とコンデンサの値を慎重に選択することにより、特定のアプリケーション要件に合わせてフィルター応答を調整し、最適な信号の整合性を確保できます。
10K抵抗器の最も多くのアプリケーションの1つは、電圧分割回路であり、マイクロコントローラー、センサー、その他の電子コンポーネントに適したレベルへの電圧を下げるのに役立ちます。電圧仕切りは、直列に接続された2つの抵抗器で構成され、10K抵抗器はしばしばその1つであるため、入力電圧を比例して分割することで目的の出力電圧を作成できます。この手法は、バッテリー操作デバイス、ADC回路、およびレベルシフトアプリケーションで広く使用されています。適切な抵抗値を選択することにより、複雑な電圧調整回路を必要とせずに正確な電圧レベルを達成できます。10K抵抗器は、多くの低電力電子機器で予測可能で安定した電圧分割を確保する役割を果たします。
デジタルエレクトロニクスでは、10K抵抗器が頻繁にプルアップまたはプルダウン抵抗として使用され、安定したロジックレベルを確保し、浮動入力を防ぎます。フローティング入力は、マイクロコントローラーと論理回路で不安定な動作を引き起こし、意図しない信号状態につながる可能性があります。入力ピンと供給電圧(プルアップ)またはグランド(プルダウン)の間に10kΩ抵抗を接続することにより、アクティブな信号が存在しないときに定義された電圧レベルが維持されます。このアプリケーションは、ボタンインターフェイス、GPIO(汎用入力/出力)ピン、およびI2C通信ラインで一般的です。10kΩの値は、消費電力と信号の完全性のバランスを提供し、電流が過度に引き分けずに信頼できる操作を確保するため、標準的な選択肢です。
LED回路で10K抵抗器がよく使用され、LEDを流れる電流の量を制限し、電流を描きすぎて損傷するのを防ぎます。LEDは、効率的に機能するために制御された電流を必要とし、電流制限抵抗がなければ、過熱して燃え尽きる可能性があります。LEDと直列に10kΩの抵抗器を配置することにより、電流は安全なレベルに制限され、LEDが定格仕様内で動作するようにします。これは、エネルギー効率が優先事項であるバッテリー駆動のデバイスで重要です。適切に計算された抵抗値を使用すると、LEDの明るさを制御するのに役立ち、10K抵抗器をLEDインジケーター、ディスプレイパネル、照明システムの設計において重要なコンポーネントにします。
トランジスタベースのアンプ回路では、10K抵抗器が一般的にバイアスに使用されます。これにより、トランジスタが意図した動作領域内で動作することが保証されます。バイアス抵抗器は、双極ジャンクショントランジスタ(BJTS)の正しいベース電圧を設定するのに役立ち、フィールド効果トランジスタ(FET)のゲート電圧を設定し、増幅またはスイッチングアプリケーションで効率的に機能できます。適切なバイアスがなければ、トランジスタは完全に電源を入れるか、飽和に入ることができず、信号の歪みまたはパフォーマンスの不安定性につながる可能性があります。10K抵抗器は安定した基準電圧を提供し、オーディオアンプ、RFアンプ、スイッチングレギュレーターなどの回路で一貫したトランジスタ操作を可能にします。適切な抵抗値を選択することにより、パフォーマンスを最適化しながら、電力効率を維持し、不必要な電力散逸を最小限に抑えることができます。
10K抵抗器は、電子回路の基本的であるが重要な部分であり、スムーズかつ確実に作業するのに役立ちます。カラーコードで1つを見つける方法を理解し、その用途を知ることで、より良い回路を作ることができます。シンプルなセットアップであろうと複雑なデバイスで使用されるかどうかにかかわらず、10K抵抗器は電子機器の構築と修正のための鍵であり、使用する場所に安定性と精度を提供します。
お問い合わせを送ってください、すぐに返信します。
10Kオーム抵抗器は、バンド形式に応じて特定のカラーコーディングスキームに従います。4バンド抵抗器では、色は茶色(1)、黒(0)、およびオレンジ(乗数×1,000)であり、その後に±5%または±10%の精度を示す金または銀の耐性バンドが続きます。抵抗器が5バンドシステムに従う場合、シーケンスは茶色(1)、ブラック(0)、黒(0)、赤(乗数×100)、および金(±5%)または茶色(±1%)の許容範囲です。この標準化されたカラーコードは、追加のツールを必要とせずに抵抗値を簡単に識別することを保証します。
抵抗器は、特にSMD(表面マウントデバイス)抵抗器で簡単に識別するために数値コードを使用します。10kオーム抵抗器の最も一般的なマーキングは「103」で、「10」は数字を表し、「3」は乗数(10³)であり、10,000Ω(10kオーム)になります。より高い精度抵抗器の場合、「1002」などの4桁のコードが使用されます。これは、値として「100」、乗数として「2」、10,000Ωに相当する「2」などです。一部の高精度の1%許容耐性SMD抵抗器は、EIA-96コーディングシステムを使用します。「01C」は10kΩ(「01」は100に対応する「01」、×100乗数として「C」)を表します。
10K抵抗器の電圧低下は、回路構成に依存し、オームの法則(V = IR)に従います。10K抵抗器が別の抵抗器とペアになっている電圧分割回路では、出力電圧がVout = Vin×(R2 /(R1 + R2))として計算されます。たとえば、10k-10K入力を備えた10k-10k電圧分割器で10kΩ抵抗器を使用する場合、出力電圧は5Vです。LED回路などの電流制限アプリケーションでは、電圧降下は供給電圧に依存し、LED前方電圧に依存します。10kΩ抵抗器を備えた5V回路で2V前方電圧を備えたLEDが使用されている場合、抵抗器は約3Vで低下し、非常に低い電流(〜0.3MA)のみを可能にし、高出力LEDアプリケーションには不適切になります。
抵抗性の欠陥は、目視検査、測定、および回路の動作を通じてしばしば識別できます。焦げた、ひび割れ、または変色した抵抗器は、過剰な電流による過熱または故障を示します。その状態を検証するには、抵抗を測定してマルチメーターテストを実施する必要があります。抵抗器に開回路(無限抵抗)または予想よりも低い抵抗が示されている場合、欠陥があります。回路のトラブルシューティングでは、抵抗不良が予期しない電圧降下を引き起こしたり、電流の流れが誤っている可能性があり、システム全体に影響を与えます。通常の操作中に過度に熱くなる抵抗器は劣化している可能性があり、内部の内訳を示しています。
10Kオームの表面マウントデバイス(SMD)抵抗器には、一般に、抵抗を示す数値コードがマークされています。10kΩ抵抗器の標準的な3桁のマーキングは「103」で、「10」は最初の2桁を表し、「3」は10日(または1,000)の乗数を意味し、10,000Ω(10kΩ)になります。高精度の4桁のSMD抵抗器は、「1002」などのマーキングを使用します。ここで、「100」が値であり、「2」は10,000Ωに相当する10²の乗数を表します。1%の許容抵抗器はEIA-96コードに従います。「01c」は10kΩを表し、「01」は100および「C」に変換され、100倍の乗数として機能します。これらのコーディングシステムは、カラーバンドを必要とせずにコンパクトSMDパッケージの抵抗値を識別するのに役立ちます。
