SN6505BDBVRトランスドライバーの包括的なガイド

SN6505BDBVRは、単なるトランスドライバーではありません。これは、近代的な孤立した電源設計の基礎を表しています。堅牢な仕様と革新的な機能により、コンパクトエレクトロニクスでの高効率、低ノイズ、信頼性の高いパフォーマンスを達成するという課題に対処します。この記事では、SN6505BDBVRの技術的パラメーター、PIN構成、および実用的なアプリケーションを掘り下げ、その機能を活用することを目的とした包括的なガイドを提供します。実際のユースケース、代替案、運用上の洞察を調査することにより、この記事は、デザインを最適化し、シームレスな統合を確保するための知識を備えています。

カタログ

ピンアウト

CADモデル

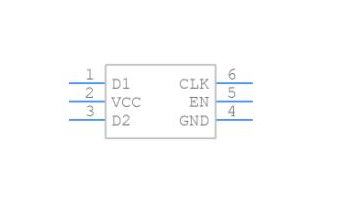

シンボル

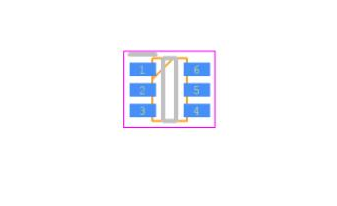

フットプリント

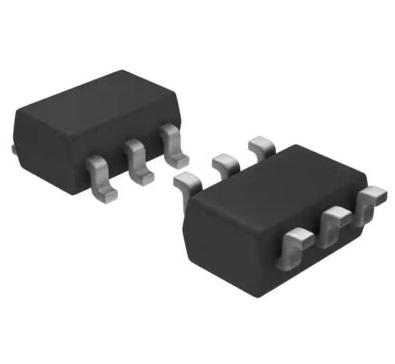

3Dモデル

SN6505BDBVRの概要

SN6505BDBVR 変圧器ドライバーテクノロジーの変革的な飛躍を具体化し、騒音を効果的に削減し、電磁障害を管理する能力が認識されます。これらの属性により、コンパクトな孤立した電源設定で使用するために非常に適合します。その洗練されたデザインは、2.25 Vから5 Vの範囲のDC電圧によって駆動されると効率的に動作する、低プロファイルのセンタータップ変圧器をサポートします。

今日の電子景観では、より小さく、より効率的な電源ソリューションの追求が激化しています。SN6505BDBVRは、この進行において重要な役割を果たし、高性能と限られたスペースの微妙なバランスに対応する解像度を提供します。低電圧で機能する能力は、エネルギーの節約に役立つだけでなく、コンパクトな電子システムの効率の向上に大きく貢献します。あなたが観察したように、そのようなコンポーネントの複雑な回路への統合は簡単で、最小限のカスタマイズと簡単な実用的な実装を促進する必要があります。

デバイスの主な機能は、効率と信頼性の両方を強化する一連の技術的機能によって強化されています。EMIを最小限に抑える能力により、SN6505BDBVRは、繊細な電子セグメントに特定の価値を保持する清潔で信頼できる電力の提供を保証します。SN6505BDBVRの堅牢な性質は、診断および維持作業中の合併症の減少に寄与し、最終的にその実装から利益を得るシステムの寿命と信頼性を拡大することを強調できます。

アプリケーション

このコンポーネントの汎用性の高い機能は、特に孤立した電源を必要とするシステムで、さまざまなドメインでアプリケーションを見つけます。これらのシステムには、CAN、RS-485、RS-422、RS-232、SPI、I2Cなどのインターフェイスが含まれます。分離は、地上ループを回避し、異なるシステムセグメント全体でデータの整合性を維持するのに役立ちます。これは、パフォーマンスと信頼性への潜在的な影響のために、しばしばエンジニアリングソリューションで優先される要素です。

低ノイズ電源ソリューション

このコンポーネントは、隔離されたUSB電源を含む最小限のノイズを必要とする環境で大部分が有用であることが証明されています。精密な電子システムの地形では、データの破損と測定の不正確さを防ぐために、低ノイズ属性がアクティブです。ハイテクの生産環境は、これらの特性に依存することがよくあり、混乱なしに最適なパフォーマンスを維持します。

プロセスと通信制御

電気通信および産業プロセス制御アプリケーションは、凝集性の電源ソリューションから大きな利益を享受します。これらのソリューションは、多様な条件の中で安定性と信頼性を高め、従来の技術を上回ります。パワーダイナミクスの深い理解は、これらのセクターの改善を解き、より強力で柔軟なコミュニケーションと制御のフレームワークを促進します。

無線および分散電源

無線分布および関連する電源の動的分野では、干渉と電力安定性の課題に取り組むために革新的なソリューションが必要です。途切れない操作を育てる支援コンポーネントの組み込みは、無線システムの効率とカバレッジの顕著な進歩を推進する可能性があります。熟練したデザインにより、戦略的コンポーネントの選択を通じて、信号の明確さの微妙な利益が明らかになります。

医療および科学的機器

医療および精密機器の世界の中で、安全性を確保しながら高精度を達成することが究極です。ここでは、機器に取り付けられた孤立した供給が、デバイスとそのオペレーターの両方を保護するのに支配的です。パフォーマンスと安全性の芸術的なバランスは、このセクターでの機器設計と使用の成功の証です。

低ノイズフィラメント供給効率

低ノイズフィラメント用品を含むシナリオでは、コンポーネントは不要な干渉の減少に大きな役割を果たし、したがって最終アプリケーションの完全性をそのままに保ちます。これらのコンテキストでは、微小な調整でさえ全体的なパフォーマンスに大きな影響を与える可能性があります。これは、広範な実践的なアプリケーションエクスペリエンスからしばしば引き出される洞察です。

代替品

• SN6505BDBVT

• SN6505BQDBVRQ1

•max253eua-t

回路図

SN6505BDBVRの運用検査

SN6505は、孤立したDC/DCコンバーターを熟達して駆動するためにプッシュプルトポロジを利用するように作られています。この構成は、電力伝達を最適化し、電気ノイズを制御するのに役立ちます。これは、微調整されたアプリケーションの結果の要因です。細心の注意を払って調整されたオシレーターとゲート駆動回路を組み込むことにより、このデバイスは2つの相補的な出力信号を生成できます。これらの信号は、2つのトランジスタの交互作業の基本となり、同期を促進し、オーバーラップ関連の合併症のリスクを軽減します。

SN6505の操作の支配的なのは、デバイスの基本的な動作パラメーターを確立する重要なコンポーネントであるオシレーターです。周波数仕切りと相まって、この要素はゲート信号のタイミングと同期に影響を与えます。このデュオは、さまざまな負荷条件全体で有効性を高めるだけでなく、変動システムの需要の下での安定性もサポートします。実際のアプリケーションでは、信頼できる発振器のパフォーマンスにより、SN6505を搭載したデバイスが多様な環境条件全体で回復力があり、ストレス下でのエンジニアリングの信頼性のより深い理解を反映して保証します。

SN6505は、電力管理における典型的な課題であるトランジスタのオーバーラップを防ぐために、高度な侵入前のロジックを統合します。このメカニズムは、1つのトランジスタが他のトランジスタの活性化の前に完全にオフになっていることを保証し、それにより、短絡の発生が減少し、成分のひずみが減少します。実際のコンテキストでは、このような機能は電力システムの耐久性と効率を促進し、設計の先見性が潜在的な合併症から保護し、より永続的で信頼できる製品をもたらすという洞察をカプセル化します。

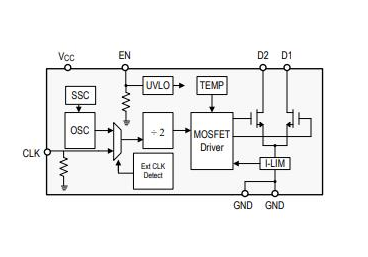

関数ブロック図

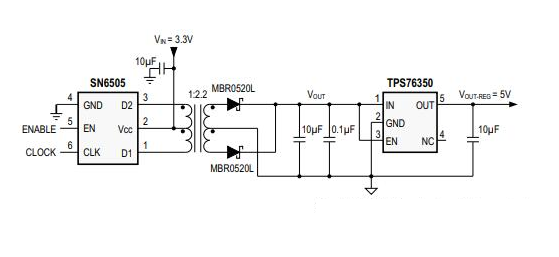

回路図の例

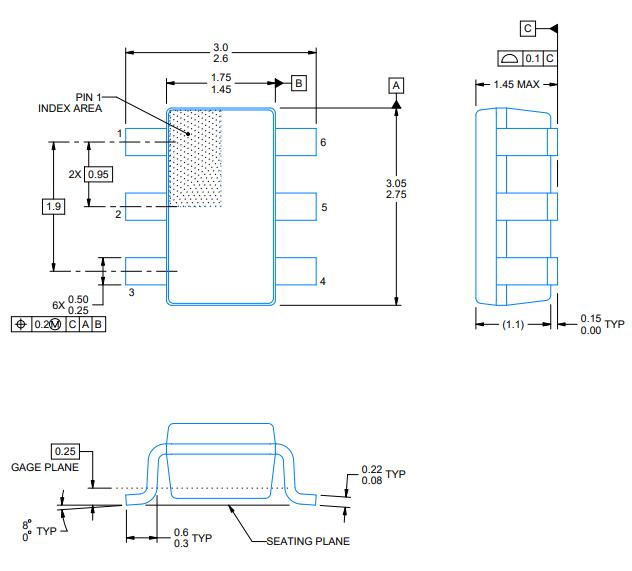

パッケージ

技術仕様

タイプ	パラメーター
ライフサイクルステータス	アクティブ（最終更新：3日前）
工場のリードタイム	6週間
めっきに連絡してください	金
マウント	表面マウント
取り付けタイプ	表面マウント
パッケージ /ケース	SOT-23-6
ピンの数	6
頻度の切り替え	424 kHz
動作温度	-55°C〜125°C
パッケージング	テープ＆リール（TR）
JESD-609コード	E4
pbfreeコード	はい
パーツステータス	アクティブ
水分感度レベル（MSL）	1（無制限）
終端の数	6
ECCNコード	ear99
アプリケーション	トランスドライバー
電圧 - 供給	2.25V〜5.5V
端子位置	デュアル
端子形式	カモメの翼
関数の数	1
供給電圧	5V
端子ピッチ	0.95mm
ベースパーツ番号	SN6505
出力数	1
出力電圧	16V
出力タイプ	調整可能
最大出力電流	1a
動作電源電圧	5.5V
供給電流の動作	1.56ma
公称供給電流	1.56ma
出力電流	1a
Min入力電圧	2.2V
最大入力電圧	5.5V
インターフェイスICタイプ	インターフェイス回路
マックスジャンクション温度（TJ）	150°C
周囲温度範囲が高くなります	125°C
身長	1.45mm
長さ	2.9mm
幅	1.6mm
厚さ	1.2mm
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

同等の部品

部品番号	SN6505BDBVR	MIC2009A-1M6-TR	MIC2005-0.8ym6-TR	LMR12010xmk/nopb	MIC2009A-2YM6-TR
メーカー	テキサスの楽器	マイクロチップテクノロジー	マイクロチップテクノロジー	テキサスの楽器	マイクロチップテクノロジー
パッケージ /ケース	SOT-23-6	SOT-23-6	SOT-23-6薄い、TSOT-23-6	SOT-23-6	SOT-23-6
ピンの数	6	6	6	6	6
最大出力電流	1a	800 Ma	1a	900 Ma	900 Ma
出力電流	1a	-	-	-	-
Min入力電圧	2.2 v	2.5 v	2.5 v	2.5 v	2.5 v
最大入力電圧	5.5 v	5.5 v	5.5 v	5.5 v	5.5 v
出力電圧	16 v	6 v	17 v	-	-
出力数	1	1	1	1	1

データシートPDF

SN6505BDBVRデータシート：

SN6505（a、b）datasheet.pdf

MIC2009A-1M6-TRデータシート：

mic20xx family.pdf

MIC2005-0.8ym6-TRデータシート：

mic20xx family.pdf
