アップ/ダウンカウンターの包括的な概要：回路設計と74193 IC説明

デジタルエレクトロニクスの複雑な世界では、カウンターはシーケンシャル回路設計に大きな役割を果たし、さまざまなアプリケーションでデジタルパルスの正確な集計を可能にします。これらの基本的なコンポーネントは、クロック（CLK）信号と同期したフリップフロップ（FFS）で駆動され、信頼できる時間データの追跡と処理を確保します。別々のデバイスとして機能するか、大規模システムの基本部分として機能するかどうかにかかわらず、カウンターはデジタルデザインの必要になりました。多様なタイプのカウンターの中で、アップ/ダウンカウンターは、両方向にカウントする独自の能力を際立たせ、比類のない柔軟性と効率を提供します。この記事では、汎用性の高い74193 ICにスポットライトを当て、上/ダウンカウンターのメカニック、アプリケーション、および重要性を掘り下げます。実際のシステムとデジタルイノベーションにおける彼らの役割を探ることにより、私たちはあなたに包括的なガイドを提供することを目指しています。

カタログ

アップ/ダウンカウンターを理解する

Up/Downカウンターは、複雑なカウント方法を提供し、特定の制御信号に基づいてデュアル方向操作を可能にします。これらのカウンターは、74LS190や74LS191などのTTLテクノロジーに見られるように、カウントとダウンが必要なアプリケーションで見つかります。

4ビットバイナリアップ/ダウンカウンター

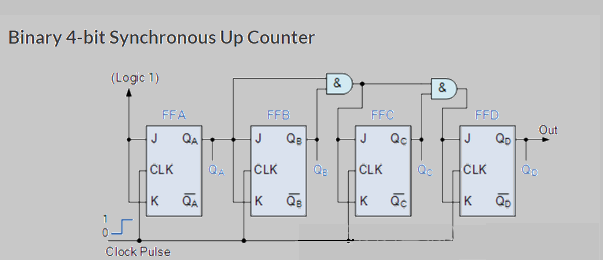

4ビットカウンターはバイナリカウントを象徴し、0000から1111から1111から巧みにナビゲートし、周期的にループします。クロックパルスは、0〜15の範囲で増分メカニズムを駆動し、各ティックは系統的に後続の状態を促進します。

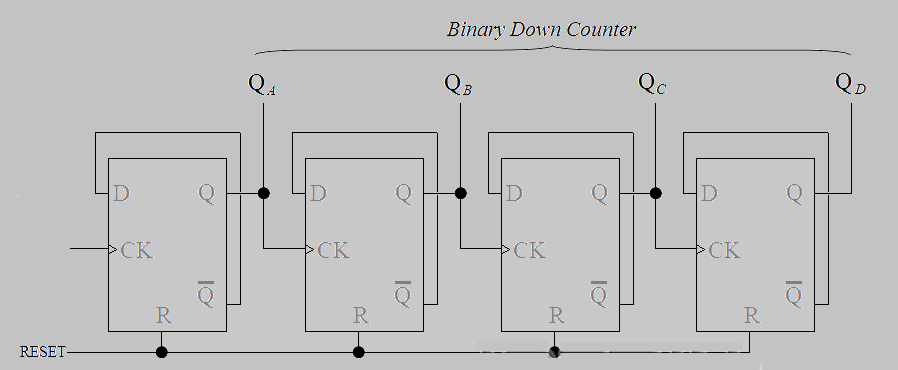

対照的に、1111から0000にシフトする減少プロセスは、クロックエッジによって作動する4つのDタイプのフリップフロップに依存しています。反転したフィードバックメカニズムの革新的な使用は、創造性と精度の両方を強調し、出力の調和のとれた相互作用を達成します。

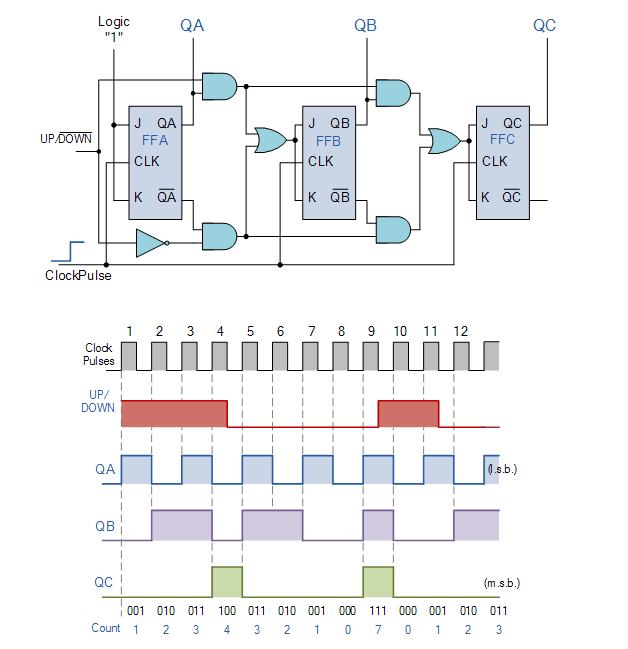

同期3ビットアップ/ダウンカウンター

JKフリップフロップを使用した3ビットの同期カウンターは、0（000）から7（111）およびバックをカウントする効率的なアプローチを例示しています。同期設計により、各状態の遷移が正確な入力コマンドによって調整されるカウントプロセスを洗練した制御が可能になります。この機能は、0から7までのアップカウントの精度を向上させ、7から0に減速することを巧みに管理します。

アップ/ダウンカウンター回路の設計

3ビットカウンター回路は、デジタル設計の重要な要素として、多様なカウントとタイミングの目的を果たします。一貫してフリップフロップ（FFS）を使用して、カウントの方向を決定します。

アップカウントモードでは、各FFは、前のFFの出力（Q）から供給されたクロック入力（Q）と整列し、000から111までのバイナリ状態を整然と上昇して回路を導きます。精度が満足度と信頼性を引き出すデジタル時計や計算機を含む制御。

ダウンカウントモードに切り替えるには、巧妙なアプローチが必要であり、フリップフロップの逆出力を引き付けます。この構成は、単純なフォワードマーチから逸脱して、各FFのクロック入力をリダイレクトして、前のFFのQ出力の補体から信号を受信します。その結果、回路はバイナリ111から000に戻る逆にカウントされます。このような適応性のある機能は、デジタル臭気や減少タイマーなどのシステムでバックトラックするためのリバーシブルカウンターを設計するときに主に魅力的であることを証明します。

アップ/ダウンカウンターのメカニズム

アップ/ダウンカウンターの機能は、その動作モードを定義するコントロール入力に依存しており、カウントが上昇するか下降するかを決定します。その操作の本質は、フリップフロップ（FFS）の出力とその後のFFSに影響するコントロール信号の間のシームレスな同期にあります。アプリケーションでは、完全なタイミングからのわずかな偏差でさえ、カウントエラーにつながる可能性があり、信号タイミングを正確に調整することがどれほど動的であるかを強調します。

•カウントアップモード

州	QC	QB	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

•カウントダウンモード

州	QC	QB	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

典型的な構成では、3つのフリップフロップが3ビットのデジタル値を保存し、0から7の範囲のバイナリカウントを有効にします。特に、環境に対処する場合、保存された値の信頼性を維持する課題に頻繁に直面することができます。。これらの課題に取り組むために、追加の同期またはフィルタリング手法が採用されることが多く、遷移中にデータが整合性とともに保持されるようにします。

ロジックゲートは、これらの信号の向きに大きな影響を与え、カウンターがその運用上のニーズに準拠していることを確認します。フローを管理して、いつでもアクティブになっているのは、1つの状態のみ（増分または減少する」を確保します。高度な回路には、プログラム可能なロジックが組み込まれ、適応性が向上し、動的調整が提供される場合があります。これにより、興味深い側面が紹介されます。将来のスケーラビリティのために先見の明のあるカウンターを設計すると、有用性が大幅に広がります。

アップ/ダウンカウンターを使用して、クロックパルスダイナミクスを精製します

アップ/ダウンカウンターは、クロックパルスの変更に応じてフリップフロップ（FF）出力を調整することにより、状態を変換します。

•アップカウントシナリオでは、初期のフリップフロップをロジック0に接続し、下降クロックエッジで切り替えて、シームレスなフローのシステム目標との同期を強化します。デジタル回路設計の経験から導き出された思考は、これらの切り替えアクションのバランスをとることで誤ったトリガーを減らし、それにより時間の経過とともに信頼性が向上することを示唆しています。

カウント下および調和のとれた状態の移行

•ダウンカウントモードで：Logic 1に接続して、すべてのフリップフロップが切り替えて、より高い状態からのスムーズな減少につながります。この方法は、スプリングの慎重な巻き戻しに例えることができます。この方法では、精度とタイミングがベースラインに戻ったときに最小限の機械的ひずみを保証します。この配置は、リセットシーケンスがプロンプトされるまで徐々に減少します。

効率的なサイクルのリセットと一貫性保証

ルーチンリセットは8クロックサイクルごとに発生し、一貫した動作が確保されます。8サイクルのフレームワークは、各状態シフトの定義されたフェーズを提供し、次のシフトが開始される前にすべてのフェーズが効率的に完了するようにします。実用的なアプリケーションからのフィードバックは、これらの定期的なリセットがエラーの蓄積を防ぎ、運用平衡を強化することを示唆しています。

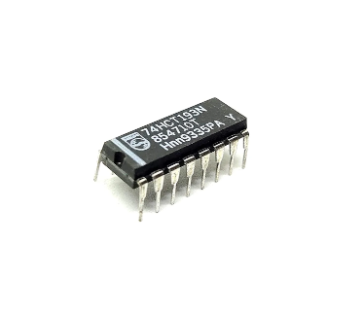

74193アップ/ダウンカウンターICの概要

74193 4ビットの同期バイナリカウンターとして知られる統合回路は、上向きおよび下向きの両方のカウント関数をアプアーに管理します。16のモジュロまでカウントシーケンスを処理する能力は、幅広いデジタルアプリケーションに役立ちます。このICは、マスターリセットとロード入力とともに、アップとダウンカウントのために特異的に端末を使用して独自に設計されており、さまざまなニーズに応じて初期状態の構成を容易にします。

74193 ICのアーキテクチャは、楽な方向カウントをサポートしています。デジタルデバイスでは、上向きと下向きのカウントを選択すると、システムの適応性が向上します。各カウント操作はクロックパルスと正確に整合しているため、タイミングが本質的な複雑なシステムには信頼できる選択肢となります。あなたにとって、この同期は、一貫したシーケンスの実行を確保するための戦略的要因になります。

このICの重要な機能はマスターリセットです。これにより、すべてのビットの即時リセットが可能になります。これは、スタートアップ中またはエラーの修正時に展開されることが多い機能です。さらに、負荷入力は、所定の初期カウントを設定できるようにすることでその有用性を高め、さまざまなデジタルコンテキストで必要なある程度のパーソナライズを許可します。このようなパーソナライズは、デバイスが定期的な初期化を受けるか、中断中に特別な取り扱いを必要とするシナリオで基本的になります。

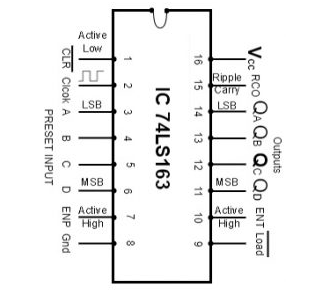

ピン構成

ピン番号	ピン名	説明
ピン1	CLR	アクティブローリセット入力。
ピン2	clk	クロック入力信号。
ピン3	A（LSB）	データプリセット入力。
ピン4	b	データプリセット入力。
ピン5	c	データプリセット入力。
ピン6	D（MSB）	データプリセット入力。
ピン7	ENP	ENPというラベルのあるアクティブハイ入力。
ピン8	GND	グラウンドピン。
ピン9	負荷	アクティブローデータロード入力。
ピン10	ent	ENTとラベル付けされたアクティブハイ入力。
ピン11	QD（MSB）	フリップフロップ出力。
ピン12	QC	フリップフロップ出力。
ピン13	QB	フリップフロップ出力。
ピン14	QA（LSB）	フリップフロップ出力。
ピン15	RCO	リップルは、0から1に移行する出力をキャリーします。
ピン16	VCC	電源入力ピン。

特徴

特徴	説明
CLK周波数	32 MHzのCLK周波数で動作します。
電力使用量	電力使用量は93 MWでキャップされています。
カウンタータイプ	4ビットモジュロ-16アップ/ダウンカウンターとして機能します。
プリセット入力	利用可能なプリセット入力が付属しています。
プログラミング	同期プログラミングを機能させます。
リップルキャリー	効率的なカウント用の内部リップルキャリーがあります。
出力を実行します	Nビットのカスケードに適したキャリー出力を提供します。
伝播時間	14 nsの伝播時間を誇っています。

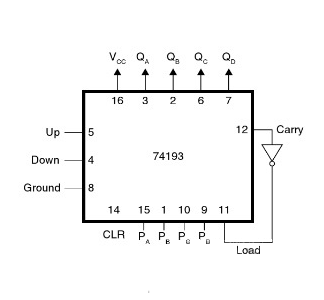

IC 74193でアップ/ダウンカウンターを構築します

適応可能なカウント機能で認識されている複合74193 ICは、多用途のアップ/ダウンカウントタスクを可能にするためのデジタルシステムの貴重なコンポーネントです。回路レイアウトでは、PIN-16がVCCに接続され、ICに動作力を提供します。クリアピンは戦略的に接地されており、必要に応じてカウンターをリセットするように機能し、システムの信頼性とパフォーマンスを維持するのに役立ちます。

バイナリデータは、PINS PA、PB、PC、およびPDを介してICに入ります。対応するバイナリ出力は、QA、QB、QC、およびQDでアクセスでき、高精度を必要とするタイミングサーキットや周波数仕分けなどのタスクにほとんど有益な処理カウントを提供できます。

カウント方向は、増分または減少であろうと、特殊なクロック入力を介して制御されます。この機能により、ICのカウントシーケンスを動的に調整して、さまざまなアプリケーションでの柔軟性を向上させることができます。実際のシナリオでICを使用する場合、クロックパルスを慎重に形作り、ノイズの問題に対処して誤ったカウントを回避し、回路が確実に動作するようにすることが支配的です。

UPカウンターとダウンカウンターの比較分析

カウンターアップ	ダウンカウンター
UPカウンターは「0」から最大制限まで集計します	ダウンカウンターはそのピーク値から始まり、下降します 「0」へ
昇順のシーケンスでイベントをカウントします	降順のシーケンスでイベントをカウントします

アップ/ダウンカウンターの長所と制限

強み

アップ/ダウンカウンターは、特に世界でさまざまな利点を提供します 高速システムへの統合。それらの単純なフリップフロップ構造は、簡単な接続性に役立ち、多くの場合、複雑さを最小限に抑えることが優先事項であるデジタルデバイスの費用効率の高いオプションにつながります。 両方の方向にカウントする能力は、外面的および下向きであり、汎用性を高め、双方向カウントが望ましいデジタル時計やイベントカウンターなどのアプリケーションで有益であることが証明されています。 さらに、その機能は、論理信号の確認に使用されるテストシステムで輝いています。ハンズオンアプリケーションは彼らに感謝しています 複雑なデザイン、よりシンプルなデバッグとメンテナンスを保証し、問題解決と最適化タスクに焦点を当てたあなたに驚くべき利点を提供します。

制限

強みにもかかわらず、アップ/ダウンカウンターは、特に高度な周波数での精度に関する特定の制限を表示します。 運用速度が上昇すると、彼らは不正確さに遭遇する可能性があり、高い信頼性を優先するシステムの課題をもたらします。 これらの不正確さは、多くの場合、外部時計同期への依存に由来します。 補足的なフリップフロップ回路が必要です。そのような要件はできます 回路の複雑さを高め、潜在的なタイミングの遅延を導入します。さらに、複雑なビットシステムを管理するとき、 カウンターに関連付けられた遅延は悪化する可能性があります、システム全体のパフォーマンスに影響します。その結果、これらの効果を軽減するための代替ソリューションまたは追加コンポーネントを頻繁に探索し、改善された同期技術に基づいて戦略を立てます。これらの妥協をナビゲートするには、システムのニーズとそのような要素がパフォーマンスにどのように影響するかについての思慮深い評価が必要であり、多くの場合、特定のアプリケーションの要求に合わせた戦略的設計強化に向けて誘導します。

アップ/ダウンカウンターの使用

自動反転カウンター

綿密な制御を要求するシステムエンジニアリングの世界では、アップ/ダウンカウンターが有用な機能を紹介します。この適応性は、前方と後方のカウント間の完璧な移行をサポートします。このような関数は、両方向の動きを追跡する自動化された環境で特に評価されるようになります。たとえば、産業用ロボット工学は、この属性を活用して、動きの境界に達した後に精度を確保します。

クロック仕分け

デジタル電子システム内では、アップ/ダウンカウンターは、クロック仕切りの製造に大きく貢献し、クロック信号の頻度を大幅に調節します。この変調は、統合システム内のさまざまな周波数で多様なコンポーネントを駆動するための鍵となるタイミング信号を構築するのに役立ちます。さまざまな速度のクロックを提供することにより、これらのカウンターは、さまざまなプロセスの同期に大きな役割を果たし、それによって独自のシステムニーズを満たします。

駐車管理システム

交通で詰まった都市空間では、駐車管理システムを介して上昇/ダウンカウンターが動的なソリューションを提供します。各車両のエントリでカウントを系統的に増やし、出口時にそれを減らすことにより、これらのカウンターは利用可能な駐車場のタイムリーな更新を提供します。この実際の追跡メカニズムは、あなたの経験を豊かにしながら、効率的な駐車インフラストラクチャの利用をサポートします。

周波数パーティション

通信ネットワークでの周波数パーティション化を伴うタスクの場合、アップ/ダウンカウンターは、低ノイズと消費電力の削減により、非常に有利であることがわかります。これらのカウンターは、周波数の綿密な分割と管理を支援し、ネットワーク内の複数のチャネルの調節を可能にします。広範な信号処理がある環境では、このようなカウンターを使用すると、干渉が最小限に抑えられ、通信信号の完全性と品質が維持されます。

非同期10年カウント

Up/Downカウンターは、グローバルクロックとは無関係に操作が発生するアプリケーションに使用される非同期10年カウントを有効にします。非同期システムでは、これらのカウンターは、精度を没収することなく適応性に優れている基本-10カウントを達成するための信頼できるアプローチを提供します。それらのユーティリティは、さまざまな条件で動作するシステムで輝き、精度を犠牲にすることなくスムーズに調整します。

結論

この記事では、74193 ICに焦点を当てた、アップ/ダウンカウンターの複雑な設計と運用の側面を掘り下げています。洗練された駐車場から複雑な周波数分割タスクまで、その二重カウント機能（昇順と降順）で知られています。技術的景観が​​変化するにつれて、これらのコンポーネントを深く理解することで、革新を促進し、効率を高めることができます。アップ/ダウンカウンターのユーティリティは、従来のアプリケーションを超えて拡張され、正確なカウントメカニズムが有効性を向上させる自動システムに挑戦します。たとえば、動的なトラフィック管理ソリューションでは、このようなカウンターは、実際のデータを統合してフローを最適化することで大きな役割を果たします。デバイスの汎用性を活用することで、さまざまなセクターの課題をカスタマイズされた戦略に満たすことができます。業界固有の洞察から、これらのカウンターの正確な実装は、システムのパフォーマンスを大幅に向上させることができます。
