DS1307 RTCモジュール：コンポーネント、アプリケーション、および仕様

このガイドでは、DS1307リアルタイムクロック（RTC）モジュールを調査します。これは、幅広い電子システムでの正確なタイムキーピングの要素です。コンピューターやサーバーなどのデバイスで一般的に使用されるDS1307は、組み込みのコントローラー、Quartz Crystal Resonator、および発振器を通じて信頼できる時間管理を提供します。このガイドでは、内部設計、主要な技術的機能、インターフェース技術、アプリケーションを調べて、最小限の消費電力でも精度を維持する方法を示します。

カタログ

1。DS1307 RTCモジュールの概要

2。DS1307ICのピン構成

3。DS1307 RTCの機能と仕様

4。DS1307 RTCモジュールのコンポーネント

5。DS1307をArduino UNOに接続します

6。DS1307RTCモジュールのアプリケーション

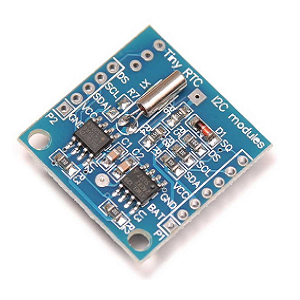

DS1307 RTCモジュールの概要

DS1307 RTCモジュールは、正確な時間測定を維持するための非常に効率的なオプションを提供し、I2C通信を統合して機能を最大化します。その機能の中心にある、効果的なデータ保存のために56バイトの非揮発性SRAMと相まって、包括的なバイナリコード10進数（BCD）クロックとカレンダーを備えています。I2Cバスを通じて、数秒、数分、時間、日、日付、月、年に情報を取得し、時間データの取得に対する制御感を貸し出すことができます。BCDクロック/カレンダー機能は、時間の表現と操作を簡素化するために作成され、使用が精度と容易さの両方を確保します。56バイトのSRAMを組み込むことで、その回復力が向上し、電力損失中でもデータの整合性を維持することでセキュリティ感覚を提供し、心配なく追加の定義されたデータストレージを可能にします。モジュールの高度なエンジニアリングは、LEAP年計算を含む月末の日付の自動調整をサポートしています。AM/PMインジケーターと並んで、12時間および24時間の形式の可用性は、モジュールの適応性を反映して、一致する多様な好みを提供します。DS1307の傑出した側面は、そのパワーセンス機能であり、主電源停止中のバックアップ電源へのスムーズなシフトを促進します。これにより、継続的なタイムキーピングプロセスが保証され、埋め込みシステム内など、連続性が優先され、一定の時間データの信頼性が期待されるアプリケーションで有利になります。

DS1307 ICのピン構成

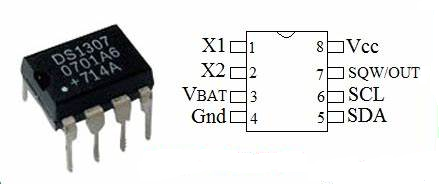

DS1307 IC Pinout

ピン番号	ピン名	説明
ピン1と2	x1、x2	クリスタルオシレーターは、これら2つのピンに関連付けられなければなりません。
ピン3	Vバット	バッテリーの正の端子に接続されています。aとして機能します正確な維持するための通常の3Vリチウムセルのバックアップ入力供給メインパワーが失われたときのタイムキーピング。
ピン4	GND	RTC ICのグランドピン（負の電力入力）。
ピン5	VCC	3.3Vから5.5Vの範囲の正の電力入力ピン。
ピン6	SCL＆SDA	SCL：I2C通信のクロック入力、同期データの動き。SDA：I2CシリアルインターフェイスのデータI/Oピン。
ピン7	sqw/out	平方波周波数を取得するために使用されます（1Hz、4kHz、8kHz、または32kHz）プログラムで。

DS1307 RTCの機能と仕様

機能/仕様	説明
動作電圧	5V
パッケージタイプ	8ピンSOIC/DIPパッケージで利用できます。
インタフェース	2線I2Cインターフェイス。
出力ピン	1Hz出力ピン。
消費電力	バッテリーバックアップモードで<500NAを消費しますオシレーターランニング。
不揮発性メモリ	データストレージ用の56バイト。
事前にプログラムされた時間	現在の時期に事前にプログラムされています。
タイムキーピング機能	すべてのタイムキーピング機能を管理します。
補償の妥当性	2100年まで有効です。
バッテリーバックアップ	モジュールはバッテリーバッキングされています。
マイクロコントローラー互換性	ほとんどの場合、シンプルなシリアルポートインターフェイスを提供しますマイクロコントローラー。
電源検出	自動電源検出とスイッチを備えています回路。

DS1307 RTCモジュールのコンポーネント

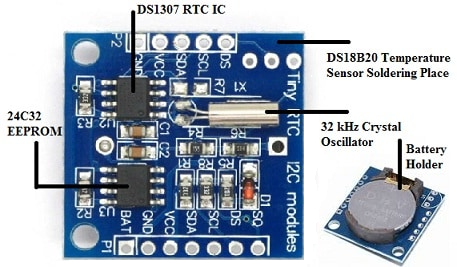

DS1307 RTC Module Components

DS1307 RTC統合回路

モジュールの中心は、多数のアプリケーションで正確な時間を維持することを担当するDS1307 RTC ICです。I2Cプロトコルを介してインターフェイスし、最小限のケーブルで簡単なデータ交換を促進し、実際のアプリケーションでしばしば望ましいシンプルさを反映しています。ICは、AM/PMの表示を備えた24時間または12時間の形式で操作を提供し、多様なタイムキーピングのニーズに対応しています。

32kHzクリスタルオシレーター

32kHzクリスタルオシレーターは、時間の精度に必要な安定した周波数を提供します。温度の変動はわずかなシフトを引き起こす可能性がありますが、これらは温度補償方法を通じて管理され、実証的な洞察を活用して精度を微調整します。

24C32 EEPROMコンポーネント

24C32 EEPROMチップを備えたこのモジュールでは、構成設定を永続的に保存できます。共有I2CバスをRTCで活用すると、通信効率が向上します。ハードウェア内にデータを埋め込むと、デバイスの自立と運用上の信頼性が向上します。

バッテリーのカプセル化と3Vリチウムセル

停電中に継続的なタイムキーピングを確保するために、モジュールにはCR2032リチウム細胞のバッテリーホルダーが含まれています。この連続性は、データの完全性を保護し、特に持続的な機能を必要とする分野で、データの整合性を保護し、運用フローを維持するバックアップシステムの類似点を見つけます。

DS18B20の温度センサー界面

モジュールは、オプションのポートを介してDS18B20温度センサーを収容できます。温度監視は、環境条件が時間の精度に影響を与える可能性のあるシナリオで役立ちます。産業環境では、このようなデータは瞬時に改良を促進し、プロセスの効率と精度を確保します。

DS1307をArduino UNOに接続します

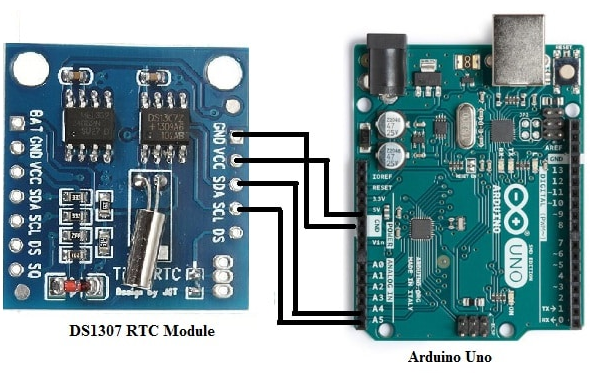

DS1307 RTC Module Interfacing with Arduino Uno

DS1307リアルタイムクロック（RTC）モジュールをArduino UNOに接続するには、次の簡単な手順に従ってください。SCLピンをA5に、SDAに、VCCに5Vに、GNDにリンクします。このセットアップにより、モジュールとArduino間の信頼できる通信が保証されます。プログラミングの前に、Arduino IDEを介してMichael MargolisによるDS1307ライブラリをインストールします。このライブラリは、ハードウェアを簡単に管理するために必要な機能を提供します。DS1307モジュールは、データロギング、スケジューリング、データ処理など、正確なタイムキーピングを必要とするプロジェクトで非常に貴重です。組み込みのバッテリーバックアップのおかげで、停電時であっても、現在の時刻と日付を一貫して維持します。スムーズなセットアップを確保するには、短絡を避けて、安全で調整可能な接続にパンボードを使用します。特により複雑なプロジェクトでは、ワイヤーのラベル付けも混乱を減らすことができます。

ハードウェアの準備ができたら、次のステップはソフトウェアの初期化です。堅牢なシリアル接続を確立し、RTCの運用ステータスを確認し、必要に応じて初期時間を設定することから始めます。そこから、時間を継続的に監視し、読み取り可能なHH：MM：SS形式のシリアルモニターに表示して、Arduinoとモジュール間の適切な通信を検証します。この段階でのデバッグと微調整は、開発プロセスを大幅に合理化できます。誤った時間の表示や通信エラーが発生した場合、ライブラリが最新であることを確認し、すべての接続を慎重に確認してください。体系的にトラブルシューティングし、個々のコンポーネントを一度に1つずつテストすると、根本原因を明らかにすることがよくあります。オンラインフォーラムやコミュニティリソースのコンサルティングは、共通の課題に対する迅速なソリューションを提供できます。

DS1307 RTCモジュールのアプリケーション

デジタル時計とタイムスタンプのデバイス

DS1307は、正確なタイムキーピングを必要とするデジタル時計とデバイスで広く使用されています。たとえば、カメラは、画像やビデオに正確なタイムスタンプを追加するために依存して、時系列のシーケンスでイベントを文書化するのに役立ちます。タイムスタンプは、トレンド分析や履歴追跡に正確な記録が必要な環境センサーなどのデータ記録デバイスでも優れています。出席システムでは、DS1307は、職場や機関で正確な時間ログを維持するための従業員のチェックイン/アウト時間の信頼できる追跡を保証します。

DIYプロジェクトとマイクロコントローラー統合

DS1307 RTCは、I2C通信インターフェイスにより、ArduinoやRaspberry Piなどの人気のあるマイクロコントローラーと簡単にペアリングできるため、お気に入りです。ホームオートメーションシステム、目覚まし時計、ウェアラブル技術などのDIYプロジェクトは、その信頼性とシンプルさのためにこのモジュールを頻繁に組み込みます。

ロボット工学と精度のタイミング

ロボット工学では、タイミング精度は、同期、センサーの調整、ナビゲーションなどのタスクに適しています。DS1307は正確なクロック信号を提供し、ロボットが特定の間隔でアクションを実行し、操作を正確に制御できるようにします。自律的なロボット、ドローン、および産業用ロボット工学で一般的に使用され、完璧なタイミングでセンサーのデータ収集、モーター制御、障害物の回避などのタスクをスケジュールします。

サーバーと分散システム

DS1307 RTCモジュールは、同期されたタイミングが必要なサーバーおよび分散コンピューティングシステムの信頼できるソリューションです。正確なデータロギングを支援し、タイムスタンプが複数のデバイスにわたって一貫していることを保証します。分散システムでは、共有された時間感を維持することにより、サーバー間でアクションを調整するのに役立ちます。また、セキュリティシステムは、その正確なタイムキーピングの恩恵を受けています。

ユーティリティパワーメーター

多くの場合、ユーティリティ企業はDS1307を電力計に統合し、エネルギー消費データの正確な請求とタイムスタンプを確保します。電力使用量が発生した正確な時間を記録することにより、これらのパワーメーターはエネルギー使用の透明で信頼できる記録を提供します。これは、ピークやオフピークの電力料金など、請求が時刻依存している分野では素晴らしいことです。

ゲームデバイス

最新のゲームコンソールとハンドヘルドデバイスは、内部クロック機能のためにDS1307を活用します。このモジュールは、時限課題、イベント、または時計に依存する報酬などの時間ベースの機能を有効にします。たとえば、昼夜のサイクルやイベントトリガーを備えたゲームは、ゲーム内の時間を正確に追跡および管理するためにDS1307に依存しています。

GPSユニットとナビゲーションシステム

DS1307は、機能を強化するためにGPSユニットとナビゲーションデバイスで使用されます。GPSシステムでは、正確な場所を計算し、複数の衛星からのシグナルを調整するためのタイムキーピングが必要です。DS1307は、これらのデバイスが正確なタイミングを維持し、ナビゲーションデータの品質と信頼性に直接影響することを保証します。

医療機器

医療機器は、患者データの診断、監視、記録の正確なタイミングに依存することがよくあります。インスリンポンプ、心拍数モニター、ポータブルECGマシンなどのデバイスは、DS1307を組み込んで、薬物スケジュール、継続的監視、または記録された健康データの時間を正確に追跡します。その信頼性により、これらのデバイスが一貫して機能し、患者の転帰が改善されます。

スマートホームデバイス

スマートホームエコシステムでは、DS1307モジュールは、サーモスタット、照明システム、ホームセキュリティシステムなどのデバイスでその場所を見つけます。これらのデバイスは、特定の時間にライトをオンまたはオフにする、1日を通してサーモスタットの調整、アラームシステムの自動的に有効化/無効化など、事前にプログラムされたスケジュールを操作できます。正確なタイミングは、これらのシステムの効率と使いやすさを向上させます。

環境監視システム

温度、湿度、大気質などの条件を監視する環境センサーは、正確な時間刻みの測定値にDS1307を使用します。このデータは、時間の経過とともに傾向を追跡する必要がある研究、気候研究、および産業用途に利益をもたらします。たとえば、農業用途では、土壌の水分や気象パターンを監視するのに役立ち、農家は時間と履歴データに基づいて情報に基づいた決定を下すことができます。

産業用自動化

工場や産業工場では、DS1307は自動化されたシステムで使用され、タスクをスケジュールおよび調整します。コンベアベルトや組み立てラインロボットなどの同期を必要とするマシンは、信頼できるタイミングについてDS1307に依存します。産業環境での使用により、生産効率が向上し、運用が正確に実行されるようになります。
