DS3231 RTCモジュール説明：ピン図、仕様、マイクロコントローラーインターフェース

正確なタイムキーピングが究極の技術の進歩である時代では、リアルタイムクロック（RTC）デバイスが無数のアプリケーションで必要なコンポーネントとして浮上しています。比類のないタイミングの正確性を要求するGPSシステムから、信頼できる同期にかかっているサーバー操作まで、RTCモジュールは最新のシステムの機能を支えています。バッテリーのバックアップを装備したこれらのデバイスは、電源の破壊中にもシームレスに動作し、深刻なシナリオで途切れる時間の追跡を保証します。利用可能な無数のRTCモジュールの中で、DS3231は精度と信頼性の特徴として際立っています。温度補償のクリスタルオシレーターと高度な機能により、お気に入りになりました。この記事では、DS3231の機能を掘り下げ、Arduinoプラットフォームとの統合を紹介し、多様なアプリケーションを調査し、時間に敏感なプロジェクトの基礎となる技術的な革新を強調しています。

カタログ

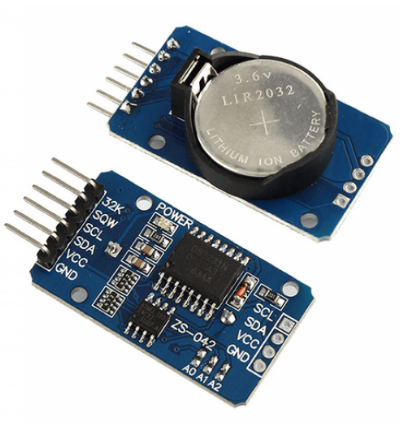

DS3231 RTCモジュールの概要

DS3231 RTCモジュールは、その内部に埋め込まれた温度補償クリスタルオシレーターに借りている並外れた精度で輝いています。その重要性は、予測不可能なシナリオで明らかになります。このシナリオでは、電源の中断がタイムキーピングの連続性に挑戦する可能性がありますが、モジュールのバッテリーバックアップは動作を簡単に維持します。モジュールは、数秒、分、時間に細心の注意を払って時間をキャプチャします。さらに、12時間または24時間の形式に適応できる、日、月、年を含む包括的なカレンダーの詳細を提供します。オンボードクリスタル共振器は、時間のドリフトを大幅に削減し、比類のないタイムキーピングの一貫性を確保します。

DS3231は、正確な時間管理を必要とする無数の電子プロジェクトに必要なものであると考えています。例には、データロギングシステムとスケジューリングアプリケーションが含まれます。このモジュールは、アクティビティが確実に、時間的に実行されることを保証します。AT24C32 EEPROMとのコラボレーションは、データストレージオプションを拡大し、プロジェクトの汎用性を高めます。この組み合わせを評価することができます。これにより、データの処理が簡素化され、精度が強化されます。この相乗効果は、高度なモジュール機能を組み込むことの深い理解を示しており、最終的に複雑なシステムを簡素化し、RTCモジュールの効率的な管理に必要な専門知識を表示します。

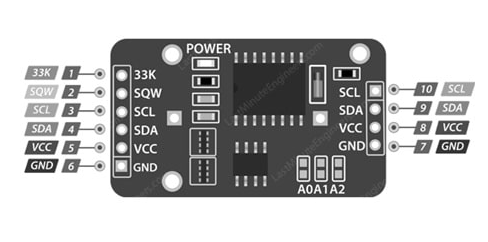

ピン構成

ピン名	説明
33k	これは、補償を提供する出力ピンです 温度と正確な参照クロック。
SQW	異なる周波数で四角い波を提供します 割り込み信号として機能します。
SCL	主にI2Cで使用されるシリアルクロック（CLK）ピン コミュニケーション。
SDA	I2C通信で使用されているシリアルデータピン。
VCC	モジュールの電源ピン。3.3Vまたは5Vに接続します。
GND	共通の根拠を提供するために使用されるグランドピン。

機能と仕様

特徴	詳細
電圧操作	低電圧の関数
機能をリセットします	リセット時間のプッシュボタン
バッテリーバックアップ	バッテリーのバックアップが含まれています
I2Cインターフェイス	迅速なトランスミッションのための2方向、400 kHz
Eeprom	読み取り/書き込みおよび保存のための32バイト
RTCモード	12時間または24時間の形式で動作します
電源スイッチング	電源から積分に自動的に切り替えます バッテリー
正方形の出力	必要に応じてプログラム可能
タイムキーピング情報	数秒、数分、時間、日、週、月を維持します そして年
パッケージタイプ	16、300mil SOパッケージ
動作温度範囲	-45°C〜 -80°C
最大電圧（VCC）	+0.3ボルト
温度精度	±3°C
動作電圧範囲	2.3Vから5.5V
バッテリーバックアップ電流	500 Ma
精度 @ -40°C〜80°C	±3.5 ppm
精度 @ 0°C〜40°C	±2.0 ppm

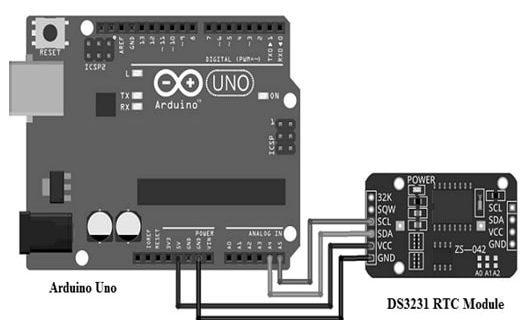

DS3231とArduino UNOのシームレスな統合

DS3231モジュールとArduino UNOを統合した経験は、各ピースが並んでコヒーレントな画像を形成する満足のいくパズルに似ています。DS3231は、そのような瞬間に動揺する従来のシステムクロックとは異なり、外部電力が泡立てられた場合でも、時間を正確に追跡する能力で際立っています。

接続

•ピンの割り当て：統合には、DS3231のSDAおよびSCLピンにそれぞれArduino UNOのA4およびA5ピンを割り当てることが含まれます。

•パワーとグラウンド：電力と地面の確立は、デバイス間でVCCとGNDピンをリンクするのと同じくらい簡単です。

コミュニケーション

•プロトコル：I2C通信プロトコルを採用することにより、モジュールは効率的なデータ転送を約束し、コンポーネント間のシームレスな対話を促進します。

付随するスクリプトは、Arduinoを使用してDS3231をセットアップすることをガイドするだけでなく、柔軟で時間を取得する際にモジュールを実現します。専用ライブラリ機能を活用すると、I2C通信が促進され、バイナリコード10進数（BCD）と標準の小数形式の間の変換が雄弁に橋渡しされます。アップロードすると、このスクリプトはArduinoを警戒のタイムキーパーに変換し、実際にシリアルモニターを介してクロックデータを紹介します。DS3231を本当に際立たせているのは、タイムキーピングの不動の精度であり、その電源から隔離された場合でもこの精度を維持します。この一貫した信頼性は、多様なシナリオ全体でアプリケーションに信頼を注入し、タイムキーパーだけでなく、瞬間の通過の静かな証人にします。

DS3231 RTCモジュールの使用

DS3231 RTCモジュールは、正確な時間管理を要求する状況で多くの役割を果たしています。その使用は、ラップトップ、コンピューター、スマートフォンなどの個人用ガジェットから拡張され、他のコンピューティング機能とタイムキーピングを完璧に整列させます。モバイルエレクトロニクスなどの電力を節約することに焦点を当てたデバイスの場合、エネルギー消費の効率により、ほぼ適切です。特に、高速通信装置とのインターフェースの熟練度は、GPSシステムを含むポータブルテクノロジーでのアプリケーションを強化しています。

さまざまなテクノロジーにわたるタイムキーピング

技術の世界は、ゲームコンソールとロボット工学に及ぶDS3231の多目的なアプリケーションを目撃しています。これらのセクターは、パフォーマンス基準を高め、インタラクティブエクスペリエンスを向上させるために、細心の時間の精度に依存しています。ユーティリティメーターは、モジュールを利用して消費データを綿密に文書化し、エネルギー管理の努力を支援します。

マイクロコントローラープロジェクト

特にArduinoおよびRaspberry Piプラットフォームを使用したマイクロコントローラーベンチャーの重要な要素として、DS3231は、時間に敏感な操作が中断することなく機能することを保証します。学習環境と複雑な専門プロジェクトの両方で基本的なコンポーネントであることを考慮して、モジュールをその信頼性を高く評価できます。

タイミングに敏感なシステム

サーバーやデータロガーなど、危険なタイミングで動作するシステムは、DS3231の精度から大きな利点をもたらします。これらのアプリケーションには、国際時間メトリックとの一貫した整合性が役立ちます。このモジュールは、世界的な時間基準を維持するための予算に優しい代替手段を提示し、コスト志向の方法で最適な時間の精度を求めている人に訴えています。その展開により、これらのシステムの機能能力が向上し、データ処理と分析が改善され、システムが進化するにつれてますます動的になります。
