デジタル信号処理 (DSP): その仕組み、コンポーネント、技術、およびアプリケーション

デジタル信号処理 (DSP) とは何か、信号がどのようにして有用なデジタル データになるのかを学びます。信号がどのように捕捉、フィルタリング、サンプリング、処理され、使用可能な出力に戻されるかを示します。また、主要なシステム部品、一般的な DSP テクニック、主要なパフォーマンス パラメーター、および一般的なアプリケーションについても説明します。最後に、DSP とアナログ信号処理を比較して、それぞれがいつ使用されるかを確認します。

カタログ

図 1. デジタル信号処理 (DSP)

デジタル信号処理 (DSP) とは何ですか?

デジタル信号処理 (DSP) は、信号が測定からのものであれ、すでにデジタル化されたソースからのものであれ、デジタル形式で信号を分析および変更する方法です。音、温度、振動、電圧、画像、電波などの物理信号は、多くの場合、センサーによってアナログ電気信号に変換され、その後アナログ - デジタル コンバーター (ADC) によってデジタル化されますが、一部のセンサーはデジタル出力を直接提供します。データが数値形式になると、プロセッサは数学的にノイズをフィルタリングし、情報を抽出し、品質を向上させたり、データをストレージ、ディスプレイ、または通信システムに送信する前に圧縮したりします。DSP を使用すると、電子システムは純粋なアナログ回路の代わりに数値アルゴリズムを使用して信号を数学的に分析、変換、再構築できます。

デジタル信号処理はどのように機能するのでしょうか?

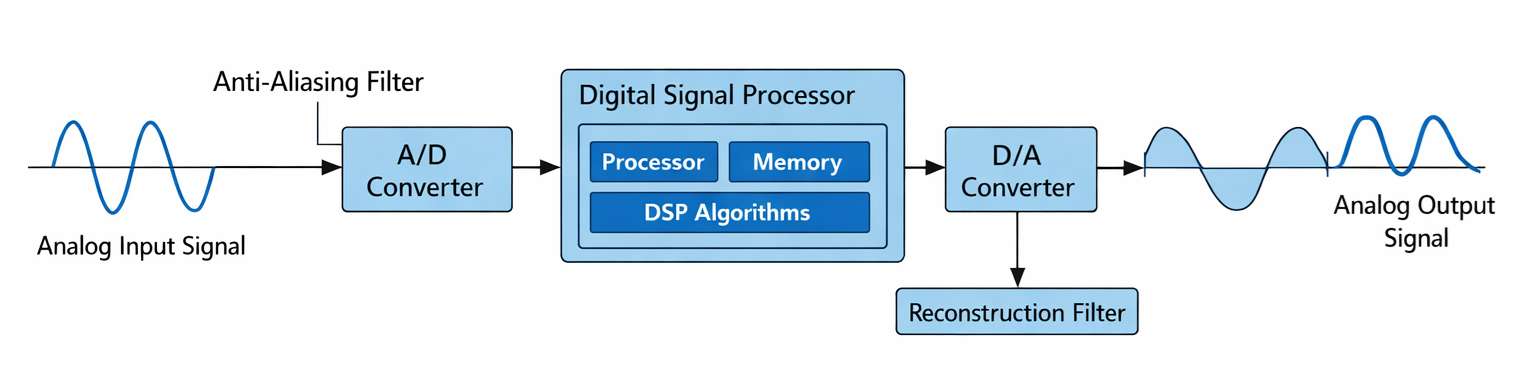

図 2. DSP の動作原理

一般的な DSP 測定システムは、計算のために信号をデジタル形式に変換するシーケンスで動作しますが、一部の DSP システムはすでにデジタル データを処理し、アナログ変換を必要としません。図に示すように、プロセスは、マイク、アンテナ、測定デバイスなどのセンサーによって生成されたアナログ入力信号から始まります。デジタル化する前に、信号はエイリアシング歪みを防ぐために信号帯域幅をサンプリング周波数の半分未満に制限するアンチエイリアシング フィルターを通過します。次に、調整された波形は A/D コンバータ (ADC) に入力され、そこで離散的な時間間隔でサンプリングされ、離散的な振幅レベルに量子化されて、バイナリ デジタル表現が生成されます。

その後、デジタル データは、フィルタリング、変換、検出などの数学的演算を実行する DSP アルゴリズムを実行する DSP チップ、マイクロコントローラー、CPU、GPU、または FPGA などの処理システムによって処理されます。処理後、デジタル出力は D/A コンバータ (DAC) に送信され、アナログ信号が再作成されます。DAC は波形の階段 (ゼロ次ホールド) 近似を生成するため、波形を平滑化する再構成フィルターを通過し、元の信号の平滑化された帯域制限されたアナログ近似が生成されます。

DSP システムのコンポーネント

コンポーネント	機能
センサー / トランスデューサー	を変換します 物理量を電気信号またはデジタル信号に変換する
アナログ フロントエンド	実行します 増幅、インピーダンスマッチング、レベルなどの信号調整 シフトとプロテクション
アンチエイリアシング フィルター	制限する 信号帯域幅をサンプリング周波数の半分未満にしてエイリアシングを防止する
ADC	サンプルと アナログ信号をデジタルデータに量子化します
DSPプロセッサ	DSPを実行します デジタルデータのアルゴリズムと数学的演算
記憶	店舗 プログラム、係数、中間バッファ、入出力データ
DAC	改宗者 デジタルデータを、通常必要となる階段状アナログ信号に変換します。 再構成フィルタリング
出力デバイス	アナログ アクチュエータ、ディスプレイ、ストレージ システム、またはデジタル通信インターフェイス

デジタル信号処理技術の種類

フィルタリング技術

フィルタリングは、有用な情報を保持しながら、信号の不要な部分を削除するプロセスです。ノイズの多い波形はデジタル フィルターに入り、よりクリーンな波形が出力に表示されます。FIR フィルターは現在および過去の入力値のみを使用して機能するため、フィルターは安定して予測可能になります。IIR フィルターは以前の出力を再利用して、より少ない計算でより鮮明なフィルター処理を作成します。このフィードバック動作のため、IIR フィルターは不安定性を避けるために慎重に設計する必要があります。これらのデジタル フィルタリング方法は、オーディオ信号のノイズ除去やセンサー測定に一般的に使用されます。

変身テクニック

変換処理は信号を別の数学的形式に変更するため、その特性が観察しやすくなります。波形は時間変化から隠れた詳細を示す別の表現に変換されます。FFT は信号の周波数成分を明確に明らかにします。DCT は、マルチメディア圧縮システムの信号エネルギーを効率的にグループ化します。ウェーブレット変換は、異なるスケールで短い信号特徴と長い信号特徴の両方を表示します。これらの変換は、通信およびメディア アプリケーションの信号を研究するために使用されます。

スペクトル分析

スペクトル分析は、信号エネルギーが周波数全体にどのように広がるかを調べます。波形は、特定の周波数にピークを含むスペクトルに変換されます。この観点から、高調波と帯域幅を直接測定できます。元の波形では気づきにくいドミナントトーンも目に見えるようになります。この方法は、振動診断や無線信号の検査に役立ちます。これは、信号が正常に動作しているか、異常な成分が含まれているかを判断するのに役立ちます。

適応処理

適応処理は、受信データに基づいてシステムの動作を自動的に調整します。出力エラーはシステムにフィードバックされ、応答が調整されます。アルゴリズムは、変化する条件に合わせて内部パラメーターを継続的に更新します。これにより、システムは時間の経過とともにノイズや干渉を追跡できるようになります。エコーキャンセレーションやバックグラウンドノイズ抑制によく使用されます。その結果、動的な環境でもよりクリーンで安定した信号が得られます。

圧縮処理

圧縮処理により、重要な情報を保持しながらデジタルデータのサイズが削減されます。大きなデータ ストリームは、処理後には小さな符号化ストリームになります。冗長なパターンが削除され、目立たない詳細が簡略化される場合があります。これにより、ストレージ要件と送信帯域幅が削減されます。オーディオ、画像、ビデオ形式はこの技術に大きく依存しています。マルチメディア システムでのより高速な通信と効率的なデータ処理が可能になります。

■ DSP の技術仕様

パラメータ	数値範囲
サンプリングレート	8kHz (音声)、44.1 kHz (オーディオ)、96 kHz ～ 1 MHz (計器)
解像度 (ビット深度)	8ビット、 12 ビット、16 ビット、24 ビット、32 ビット浮動小数点
処理中 速度	50 MIPS – 2000+ MIPS または 100 MMAC/秒 – 20 GMAC/秒
ダイナミックレンジ	～48dB (8ビット)、72dB(12ビット)、96dB(16ビット)、144dB(24ビット)
レイテンシ	1 ミリ秒未満 (コントロール)、2 ～ 10 ミリ秒 (オーディオ)、>50 ミリ秒 (ストリーミング可)
信号対雑音比 比率 (SNR)	60dB～140dB コンバータの品質に応じて
記憶 容量	32KB～8MB オンチップ RAM、外部メモリ最大 GB
パワー 消費	10mW (ポータブル) – 5 W (高性能 DSP)
語長	16ビット固定、 24ビット固定、32ビット浮動小数点
時計 周波数	50MHz – 1.5 GHz
スループット	1～500 Mサンプル/秒
インターフェース 帯域幅	1Mbps – 10 Gbps (SPI、I2S、PCIe、イーサネット)
ADCの精度	±0.5LSB～ ±4LSB
DAC 解像度	10ビット – 24ビット
動作中 温度	−40℃～ +125°C (工業グレード)

DSP のアプリケーション

デジタル信号処理は、次のアプリケーションを含めて、信号を自動的に測定、改善、分析するために使用されます。

• オーディオ処理 (ノイズ抑制、エコーキャンセル、イコライザー)

• 音声認識と音声アシスタント

• デジタルカメラの画像処理（デモザイキング、フィルタリング、強調、圧縮）

• 生体信号モニタリング (ECG、EEG) および医療画像処理 (超音波)

・無線通信システム（変調、復調、チャネル符号化、同期、等化）

• レーダーとソナーの検出

• 産業用振動モニタリング

• 電力システムの保護と高調波解析

• モーター制御および自動化フィードバック システム

• ビデオ圧縮およびストリーミング コーデック

DSP とアナログ信号処理の比較

特徴	デジタル 信号処理	アナログ 信号処理
信号 代表	サンプリングされた 離散時間ステップでの値 (例: 44.1 kHz サンプリング)	継続的 電圧・電流波形
振幅 精度	量子化された レベル (例: 2¹⁶ = 16 ビットで 65,536 レベル)	継続的 ただし、コンポーネントの精度によって制限されます (±1 ～ 5%)
周波数 精度	正確な 数値周波数比	ドリフトは依存します RC/LC 公差と温度について
再現性	同一 同じデータとコードの出力	さまざま ユニット間および時間の経過とともに
騒音 感受性	のみ 変換後に影響を受けるフロントエンド	騒音 回路パス全体を通じて蓄積される
温度 安定性	最小限 変化（デジタルロジック閾値ベース）	ゲインと オフセットはコンポーネントの℃係数によって変化します
校正 要件	通常 1回限り、またはなし	多くの場合 定期的な再校正が必要です
修正 方法	ファームウェア/ソフトウェア アップデート	ハードウェア 再設計が必要
長期 ドリフト	限定 時計精度（ppmレベル）	コンポーネント 経年変化により%レベルのドリフトが発生する
数学的 運営	正確な 算術演算 (加算、乗算、FFT)	おおよその 回路の動作を使用する
ダイナミック 再構成	リアルタイム アルゴリズム切り替え可能	修正済み トポロジ
遅延 行動	予測可能 処理遅延 (μs–ms)	ほぼ瞬時に ただし位相シフトによって変化します
スケーラビリティ	複雑さ 計算により増加します	複雑さ コンポーネントの追加により増加
統合 レベル	シングルチップ 多くの回路を置き換えることができます	必要なもの 複数のディスクリートコンポーネント
典型的な アプリケーション	モデム、オーディオ 処理、画像処理、制御ロジック	RF 増幅、アナログフィルタリング、電力増幅

結論

DSP は信号を離散データに変換し、数学的アルゴリズムを使用して信号をフィルタリング、変換、検出、圧縮、解釈できるようにします。システムのパフォーマンスは、サンプリング レート、解像度、処理速度、ダイナミック レンジ、遅延、ノイズの動作によって決まります。その柔軟性と安定性により、通信、マルチメディア、制御、医療監視、産業分析に適していますが、アナログ処理は単純なタスクや非常に低遅延のタスクに引き続き役立ちます。両方のアプローチを組み合わせることで、現代の電子システムにおいて相互に補完し合うことができます。
