EEPROM とフラッシュ: どのメモリ タイプを使用するべきか

電子機器を扱うときにさまざまな種類のメモリに遭遇することがよくありますが、それらの違いを理解することは、より適切な選択を行うのに役立ちます。EEPROM とフラッシュ メモリはどちらも電力を供給せずにデータを保存するために使用されますが、データの処理方法は異なります。1 つは小規模で正確な更新に重点を置いており、もう 1 つは大容量のストレージと頻繁な使用向けに構築されています。それぞれがどのように機能し、どこに適合するかを理解すると、ニーズに合った適切なオプションを選択しやすくなります。

カタログ

図 1. EEPROM とフラッシュ メモリの比較

EEPROMとは

EEPROM (電気的に消去可能プログラム可能読み取り専用メモリ) は、電源が遮断されてもデータを保存するメモリの一種です。これは、デバイスの電源がオフになった後も特定の情報を利用可能な状態にしておく必要がある電子システムで使用されます。

EEPROM 内のデータは電気信号を使用して書き込み、消去、更新でき、変更はメモリ全体ではなく特定のデータ位置に直接適用されます。これにより、保存されている残りの情報に影響を与えることなく少量のデータを変更できるため、更新が必要だが頻繁に行わない場合に適しています。

EEPROM は、構成設定、校正データ、およびシステム パラメータを保存するために一般的に使用されます。これらの値は、デバイスの電源が入っているときは常に正確でアクセス可能な状態を維持し、さまざまな用途にわたって一貫した動作を保証する必要があります。

フラッシュメモリとは

フラッシュ メモリは、電源が切断されてもデータを保持しながら、大量のデータを保存するように設計された不揮発性メモリの一種です。信頼性が高く大容量のストレージが必要とされる現代の電子機器で広く使用されています。

このタイプのメモリは、USB ドライブ、ソリッド ステート ドライブ、スマートフォン、メモリ カード、その他のデジタル システムでよく見られます。その構造により、データを個別の単位ではなくグループ化されたセクションに保存できるため、大量のデータをより効率的に処理できます。

フラッシュ メモリはブロック レベルのデータ処理を使用して動作し、データは単一バイトではなく固定サイズのブロックで書き込みおよび消去されます。このアプローチは、より高いストレージ密度をサポートし、日常の電子デバイスで頻繁にデータの保存と取得を行うアプリケーションに適しています。

EEPROM とフラッシュ メモリの仕組み

EEPROM とフラッシュ メモリはどちらも、フローティング ゲートと呼ばれる構造内の電荷を制御することによってデータを保存します。この電荷の有無によって、ビットが 0 として読み取られるか 1 として読み取られるかが決まります。データの書き込みは、電圧を印加して電子をフローティング ゲートに移動させることによって行われ、消去は蓄積された電荷を除去してセルをリセットします。

EEPROMの動作原理

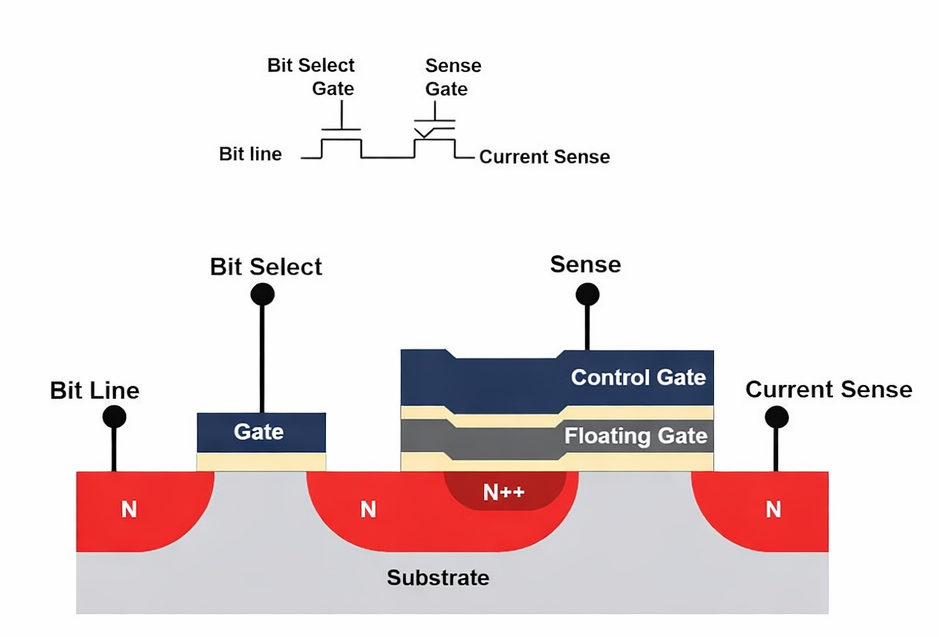

図 2. EEPROM の動作原理

EEPROM は、電気的変化を個々のメモリ セルに適用することによって動作します。各セルは、フローティング ゲートに蓄積された電荷を調整することで、独立して書き込みまたは消去できます。これは、必要なデータの場所のみが更新され、保存されている残りのデータは変更されないことを意味します。

このレベルの制御により、EEPROM は少量のデータを慎重に変更する必要がある状況に適しています。変更は非常に細かいレベルで行われるため、プロセスはより正確になり、メモリに保存されている特定の値の信頼できる更新がサポートされます。

フラッシュメモリの動作原理

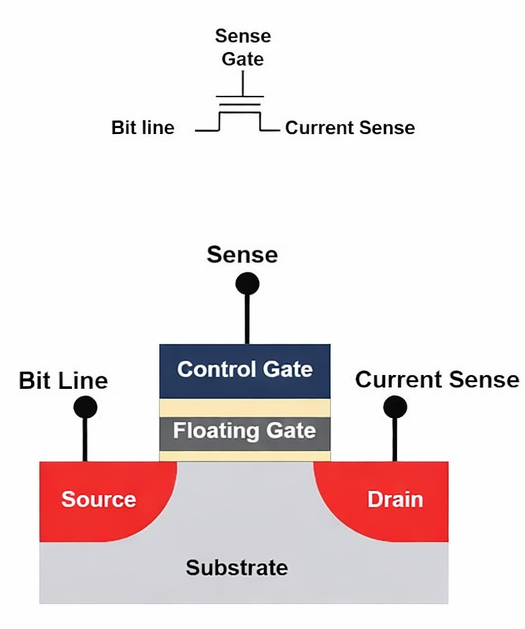

図 3. フラッシュ メモリの動作原理

フラッシュ メモリは同様のフローティング ゲート構造を使用しますが、データは個々のセルではなくグループ化されたセクションで処理されます。新しいデータを書き込む前に、まずメモリのブロック全体を消去する必要があります。このプロセスでは、更新する必要があるのがほんの一部であっても、そのブロック内のすべてのセルが一度にクリアされます。

このアプローチにより、大量のデータを扱う場合、フラッシュ メモリの効率が向上します。ただし、単一の値を変更するには、より大きなセクションを書き直す必要がある可能性があるため、小さな変更には柔軟性が低くなります。この動作は、さまざまなアプリケーション、特に頻繁または大規模なデータ ストレージを伴うアプリケーションでのパフォーマンスに影響します。

EEPROM とフラッシュ メモリの比較

EEPROM	フラッシュメモリ
バイトレベルでデータを消去および書き込み、特定の場所への直接更新を可能にします	書き込み前にデータをブロック単位で消去し、メモリセルのグループに一度に影響を与えます
選択されたバイトのみが変更されるため、小規模な更新の場合は高速になります。	ブロック消去が必要なため、小規模な更新の場合は遅くなりますが、大規模なデータ転送の場合は効率的です
小規模なデータ アクセスに対しては、一般的に安定しており、一貫性があります。	大きなデータブロックの高速読み取り用に最適化
容量が限られているため、通常は小規模なデータ ストレージに使用されます	大容量で大量のデータの保存に適しています
通常の状態では、保存されたデータを長期間確実に維持します	大規模ストレージ システム向けに最適化されており、長期のデータ保持も実現します。
限られたメモリサイズ内で繰り返されるバイトレベルの更新に対する高い耐久性	メモリ ブロック全体のウェアレベリングによってサポートされる全体的な高い耐久性
ストレージ密度が低いためコストが高くなる	高密度でスケーラブルなストレージによるコストの削減
通常、通信には I2C や SPI などのシリアル インターフェイスを使用します。	設計に応じて、パラレルやシリアルなどの幅広いインターフェイスを使用
構成データ、校正値、システムパラメータの保存に使用されます。	SSD、USBドライブ、組み込みストレージなどの大容量ストレージデバイスで使用されます。
小規模かつ正確なデータ変更に高い柔軟性を発揮	小規模な更新には柔軟性が劣りますが、大量のデータ操作には効率的です

EEPROM とフラッシュの長所と短所

種類	利点	制限事項
EEPROM	許可します 正確なバイトレベルの更新	限定 ストレージ容量
	サポート 信頼性の高い小規模なデータ変更	より高い ビットあたりのコスト
	する 書き込み前のブロック消去は不要	遅い 大規模なデータの書き込み用
	安定した 重要な値のデータ保持	限定 セルあたりの書き込み耐久性
	適切な 低頻度の更新の場合	非効率的 大容量データストレージ用
フラッシュ	サポート 高いストレージ容量	必要なもの 書き込み前にブロック消去
	下位 ビットあたりのコスト	少ない 小さなデータ変更にも柔軟に対応
	速い 大規模データの読み取りパフォーマンス	遅い 小さなアップデート用
	高 データ密度	パフォーマンス 頻繁な小規模な書き込みの影響を受ける
	ウェアレベリング 寿命を延ばします	必要なもの 複雑なメモリ管理
	適切な 頻繁にデータを保存する場合	敏感 消去サイクルを繰り返す
	スケーラブル コンパクトな収納設計	リスク 停電時の書き込み時のデータ問題の割合

EEPROMとフラッシュメモリの応用例

EEPROM とフラッシュ メモリは、データの保存と更新方法に基づいて電子システムで使用されます。EEPROM は小さくて正確なデータを処理し、フラッシュ メモリは大容量のストレージと頻繁なデータの使用をサポートします。

EEPROMの応用例

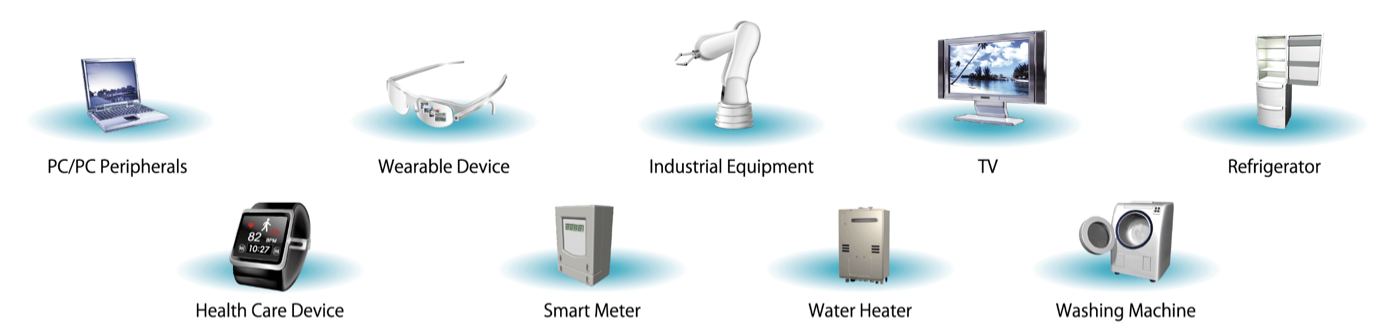

図 4. EEPROM アプリケーション

EEPROM は、小さいながらも重要なデータを確実に保存する必要がある組み込みシステムや制御ベースのデバイスで広く使用されています。これは、デバイスの設定、校正値、および動作パラメータを管理するマイクロコントローラーベースのシステムでよく見られます。これらには、保存された値が長期間にわたって正確である必要がある産業機器、スマート メーター、ヘルスケア デバイスが含まれます。

また、テレビ、洗濯機、冷蔵庫などの家電製品や家電製品でも、システム構成やユーザー定義の設定を保存するために使用されます。ウェアラブル デバイスや周辺デバイスでは、特に電源を入れ直しても一貫した動作が必要なシステムにおいて、EEPROM は適切な動作に必要な重要なデータを保持するのに役立ちます。

フラッシュメモリの応用例

図 5. フラッシュ メモリのアプリケーション

フラッシュ メモリは、大容量の記憶容量と頻繁なデータ アクセスを必要とするシステムで使用されます。これは、USB ドライブ、ソリッド ステート ドライブ、メモリ カード、スマートフォンなどのストレージ デバイスで一般的に使用され、オペレーティング システム、アプリケーション、ユーザー データが保存されます。

また、ファームウェアやアプリケーション コードを保存する組み込みシステム、特に信頼性と拡張性の高いストレージを必要とするデバイスでも使用されます。フラッシュ メモリはラップトップ、サーバー、およびハイブリッド ストレージ システムに搭載されており、高速なデータ アクセスと大量のデータの効率的な処理をサポートします。

EEPROM とフラッシュ メモリのどちらを選択するか

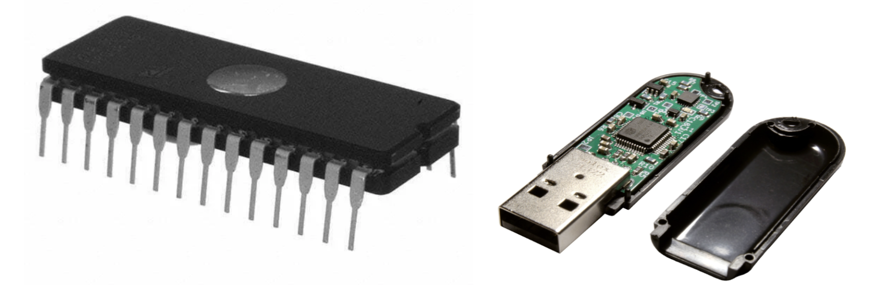

図 6. EEPROM とフラッシュ デバイスの例

EEPROM とフラッシュ メモリのどちらを選択するかは、予算と使用例に応じて決定を簡素化できます。もし 予算はより柔軟になり、システムは頻繁に必要になります、構成設定、校正データ、パラメータなどの小規模なデータ更新、 EEPROM バイトレベルの書き込み機能と書き込み耐久性が高いため、このオプションの方が優れています。もし 予算が限られているか、設計により大量のデータを保存する必要がある ファームウェアやログなど、 フラッシュメモリ の方が、密度が高く、ビットあたりのコストが低いため、より適しています。

実際の設計では、書き込み速度、消去方法 (バイト対ブロック)、消費電力、システムの複雑さも考慮してください。EEPROM は管理が容易です 小さなアップデート一方、Flash はより効率的です。 大容量ストレージと少ない書き込み頻度。

結論

EEPROM とフラッシュ メモリはどちらも電力を供給せずにデータを保存しますが、異なるタスク向けに設計されています。EEPROM は小規模で正確な更新に適していますが、フラッシュ メモリは大容量のストレージや頻繁なデータ使用に対応します。各タイプには独自の長所があり、特定の用途に適しています。それらの違いを理解すると、どれが自分のニーズに合うかを判断するのに役立ちます。データがどのように保存、更新、アクセスされるかを確認することで、パフォーマンスと信頼性を向上させるために適切なメモリを選択できます。
