LT1376IS の探索: ピン配置、機能、および一般的な用途

入力電圧や負荷が変化し続ける場合でも、安定した状態を維持する必要がある電源レールを操作します。LT1376IS を使用すると、部品を追加しすぎたり、余分な基板スペースを占有したりすることなく、この問題に対処できます。ステップダウン、ブースト、または SEPIC 設計に設定できるため、1 つのチップをさまざまなニーズに適応させる余地が得られます。スイッチング周波数が固定されているため、予測可能であり、内蔵の保護機能により、過負荷や発熱時の予期せぬ事態を回避できます。信頼性を維持した柔軟な DC-DC 制御が必要な場合に実用的な選択肢です。

カタログ

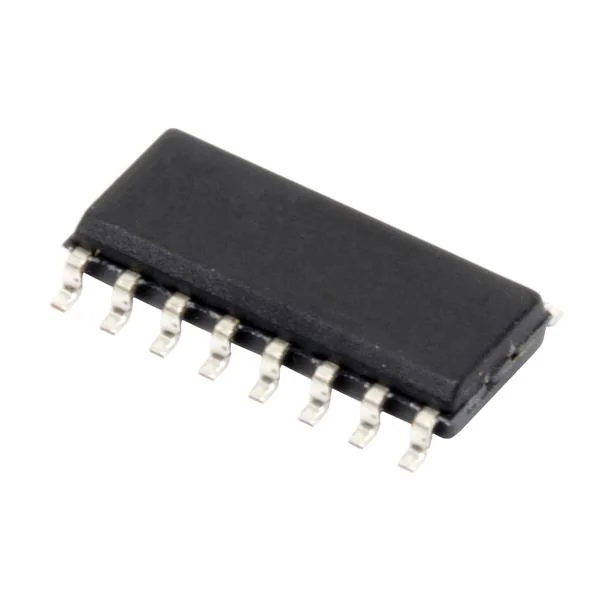

LT1376ISの概要

の LT1376IS は、DC 電源システムにおける降圧、昇圧、および SEPIC 電力変換をサポートするように設計されたモノリシック スイッチング レギュレータです。高電流内部スイッチと制御回路を統合し、広い入力範囲から出力電圧を調整します。このデバイスは固定の高いスイッチング周波数で動作するため、外付け部品の小型化と回路レイアウトのコンパクト化が可能になります。電流および温度制限に対する保護機能が組み込まれており、変化する入力および負荷条件下でも安定した動作をサポートします。一般的なアプリケーションには、産業用制御、計装、分散型電源レール、柔軟な電圧調整を必要とする組み込みシステムなどがあります。LT1376ISをお探しですか?現在の在庫、納期、価格を確認するにはお問い合わせください。

LT1376ISのピン配列の詳細

[ピン配列のイメージ]

LT1376IS ピンの説明

ピン番号	ピン名	説明
1	GND	内部回路と電源リターン用のグランド基準
2	ノースカロライナ州	内部接続なし、未接続のままにする
3	ブースト	内部スイッチの駆動に使用されるブートストラップ ピン
4	VIN	レギュレータへの入力電源電圧
5	VSW	内部パワースイッチと外部インダクタに接続されたスイッチングノード
6	バイアス	より高い出力電圧での効率を向上させるためのバイアス電源入力
7	ノースカロライナ州	内部接続なし、未接続のままにする
8	GND	電源リターン用のグランド基準
9	GND	電源リターン用のグランド基準
10	ノースカロライナ州	内部接続なし、未接続のままにする
11	SHDN	動作を有効または無効にするために使用されるシャットダウン制御ピン
12	GND	制御回路の接地基準
13	FB/センス	出力電圧を調整するために使用されるフィードバック入力
14	VC	ループ安定性のための補償および制御ピン
15	ノースカロライナ州	内部接続なし、未接続のままにする
16	GND	内部回路と熱性能のためのグランド基準

LT1376IS CADモデル

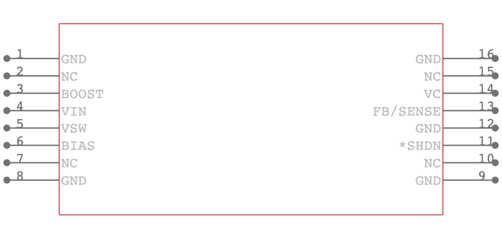

LT1376IS の記号

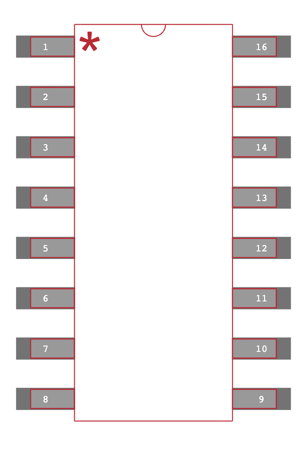

LT1376ISのフットプリント

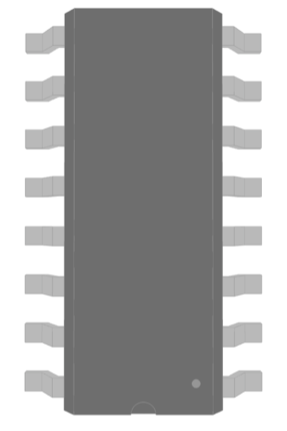

LT1376IS 3Dモデル

LT1376ISの特長

統合された大電流スイッチング機能

LT1376ISには、最大1.5Aのスイッチ電流を処理できる内部パワー・スイッチが含まれています。これにより、デバイスは外部スイッチに依存せずに中程度の負荷レベルをサポートできるようになります。スイッチと制御ロジックを 1 つのデバイスに統合することで、レイアウトの複雑さが軽減され、動作条件全体で電気的動作の一貫性を保つことができます。

固定高周波動作

レギュレータは、約 500 kHz の固定スイッチング周波数で動作します。この周波数では、より低い周波数の設計と比較して、より小さなインダクタとコンデンサの使用がサポートされます。その結果、さまざまな動作状態にわたって安定したレギュレーションを維持しながら、全体の回路サイズを縮小できます。

複数の変換トポロジのサポート

LT1376ISは、降圧、昇圧、およびSEPICコンバータ構成用に構成できます。この柔軟性により、出力電圧が入力電圧よりも高い、低い、または等しいシステムで同じデバイスを使用することができます。また、さまざまな電力要件にわたる設計の再利用もサポートします。

調整可能な出力電圧制御

出力電圧は、制御ループに接続された外部フィードバック抵抗を通じて設定されます。この方法により、特定のシステムのニーズに合わせて調整出力を正確に調整できます。また、デバイスが内部を変更せずに幅広い電圧レベルをサポートできるようになります。

内蔵の保護機能

このデバイスには、内部電流制限機能とサーマルシャットダウン機能が含まれています。これらの機能は、過負荷状態や過度の温度上昇時の損傷を防ぐのに役立ちます。保護動作は内部で処理されるため、レギュレータは異常な状態に自動的に対応できます。

幅広い動作条件にわたって安定したレギュレーション

LT1376IS は、入力電圧や負荷レベルが変化しても一貫した出力レギュレーションを維持します。その内部制御スキームは変更をスムーズに管理するのに役立ち、動作中に供給条件と電力需要が変動する可能性のあるシステムをサポートします。

外部コンポーネント要件の削減

スイッチング素子と制御回路を統合することにより、LT1376IS に必要な外付け部品の数は限られています。これにより、回路設計が簡素化され、信頼性の高い電力変換性能をサポートしながら、組み立ての手間が軽減されます。

LT1376IS 技術仕様

製品の属性	属性値
メーカー	リニアテクノロジー
シリーズ	*
パッケージ	バルク
感湿性レベル (MSL)	ベンダー未定義
リーチステータス	REACH の影響を受ける

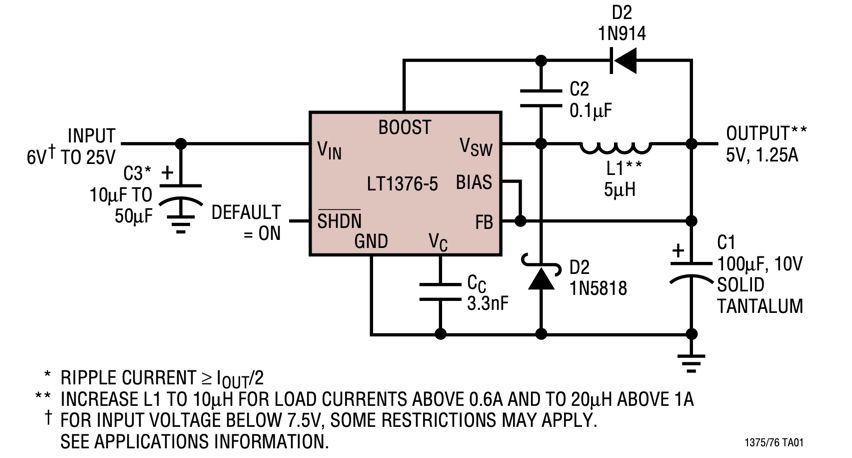

LT1376ISの5V降圧コンバータ

この回路は降圧DC/DC電源として構成されており、6V～25Vの入力電圧範囲を最大1.25Aを供給できる安定化5V出力に変換します。LT1376ISは、外付けインダクタ、キャッチ・ダイオード、および出力コンデンサで動作し、フィードバック・ピンを介して電圧安定化を維持しながらエネルギーを蓄積および転送します。ブースト ノードとスイッチ ノードに接続されたブートストラップ コンデンサは内部駆動動作をサポートし、入力コンデンサと出力コンデンサは電圧リップルを低減します。連続動作のためにシャットダウン ピンは High に接続され、制御ピンに接続された補償コンデンサによってレギュレーション ループが安定します。コンポーネントの注記には、より高い負荷電流に対するインダクタ値の調整と、より低い入力電圧での動作制限が示されています。

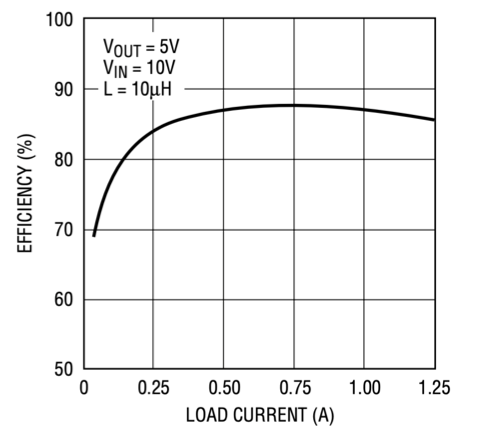

LT1376ISの効率と負荷電流

縦軸に効率、横軸に負荷電流をプロットしたこのグラフは、10 V 入力および 10 µH インダクタを使用した 5 V の固定出力電圧での変換性能を特徴付けています。効率は低負荷電流で急激に上昇し、軽負荷時の約 70% から電流が中程度の動作に近づくと 85% 以上に増加します。上部中間負荷領域付近で幅広いピークが発生し、その後、負荷電流が約 1.25 A に近づくとわずかに減少します。この曲線は、低電流でのスイッチング損失と高電流での導通損失のバランスを反映しており、効率が比較的安定した状態が維持される標準的な動作範囲を定義しています。

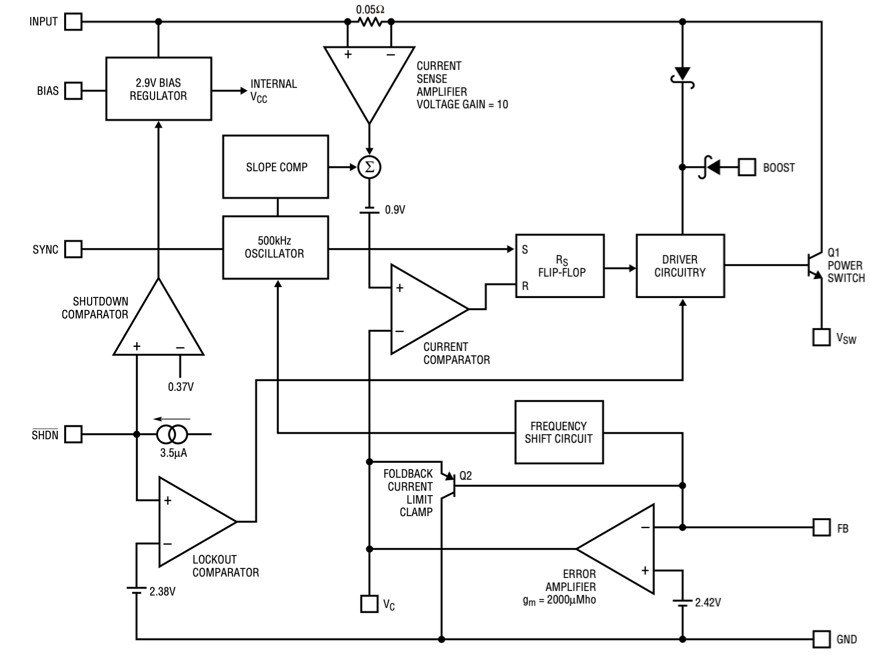

LT1376ISのブロック図

機能レイアウトは、出力電圧と電流を調整するために使用される内部制御セクションと電源セクションを示しています。内部発振器は固定スイッチング周波数を設定し、ドライバー回路を介して電源スイッチを制御するフリップフロップに電力を供給します。電流はセンスアンプによって監視され、内部で生成された制御信号と比較されてデューティサイクルが調整されます。誤差増幅はフィードバック信号を基準レベルと比較して出力レギュレーションを維持し、スロープ補償はさまざまな負荷条件下での安定性を向上させます。追加のブロックは、シャットダウン制御、不足電圧ロックアウト、周波数シフト、電流制限フォールドバックを処理し、単一の統合構造内で保護機能と調整機能を調整します。

LT1376ISのアプリケーション

産業用電源規制

LT1376ISは産業用電源で使用され、制御および監視回路用に高いDC入力レベルを安定した低い電圧に変換します。固定スイッチング周波数はコンパクトなレイアウトをサポートし、パワーステージを高密度のエンクロージャに適合させるのに役立ちます。このデバイスは、ロジック、センサー、インターフェイス セクションに安定した出力を提供しながら、さまざまな入力条件を処理します。

電気通信およびネットワーキングにおける分散型電源システム

分散電源システムでは、LT1376IS は共有 DC バスからローカル電圧調整を行います。配電損失を低減し、電圧の安定性を向上させるために、通常は負荷の近くに配置されます。このアプローチは、回路を過度に複雑にすることなく、通信およびネットワーク機器内の複数の電圧レールをサポートします。

自動車および輸送用電子機器

LT1376ISは、非安定化DC電源で動作する自動車および輸送用電子機器に適用されます。供給電圧を車載制御ユニットおよび補助電子機器に適したレベルに変換します。内部保護機能により、負荷の変化や温度変化時にデバイスの安定性が維持されます。

組み込みシステムと制御ボード

組み込みシステムおよび制御ボードは、コンパクトな DC/DC 変換のために LT1376IS に依存することがよくあります。統合されたスイッチと限られた外部コンポーネントのニーズにより、クリーンなボード レイアウトがサポートされます。このデバイスは、スペースに制約のある設計内でプロセッサ、メモリ、インターフェイス回路に安定した電力を供給します。

計装および試験装置

計測機器およびテスト機器では、LT1376IS は正確な測定と信号処理に必要な安定化電圧を供給します。変化する負荷条件下でも安定した出力をサポートし、長時間の動作やテストサイクルの繰り返し中に予測可能なシステム動作を維持するのに役立ちます。

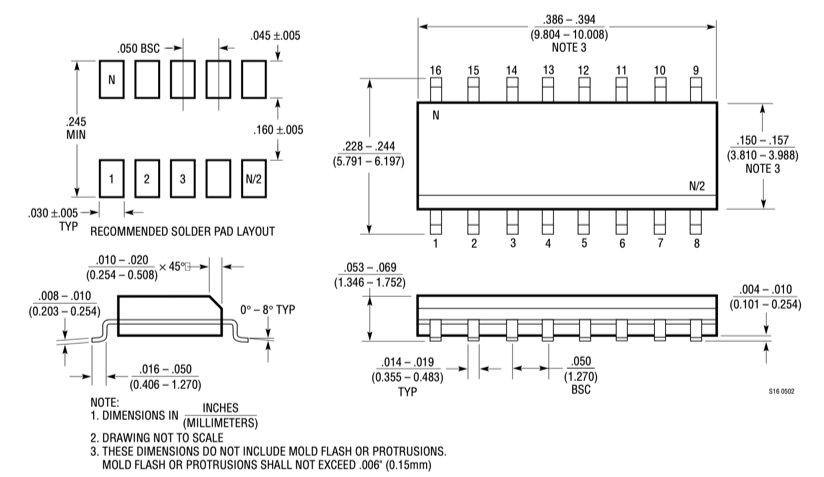

LT1376ISの外形寸法

機械図面は、LT1376IS で使用される 16 リードの細径小型パッケージの物理的寸法とピンの形状を定義します。レイアウトでは、正確な PCB フットプリント設計をサポートするために、ボディ全体の長さ、幅、高さ、リード ピッチ、リード幅、スタンドオフ高さを指定します。上面、側面、および端面の図はピン番号の向きと対称性を示し、適切な取り付けと電気的接触を確保するために推奨されるはんだパッドの寸法が示されています。すべての寸法はミリメートル相当のインチで表​​示され、一貫した組み立てとフィットのための公差と成形限界が注記で明確にされています。

LT1376IS の長所と短所

利点

• 高いスイッチング周波数により、小型のインダクタとコンデンサの使用がサポートされます。

• 統合された 1.5 A 電源スイッチにより、回路設計が簡素化され、部品数が削減されます。

• 柔軟な電圧変換のための降圧構成および SEPIC 構成をサポート

• 幅広い入力電圧と負荷条件にわたって安定したレギュレーション

• 産業用および商用システムのコンパクトなパワーステージに最適

短所

• 出力電流は 1.5 A に制限され、高電力設計での使用が制限されます。

• ノイズを制御し効率を維持するには慎重な基板レイアウトが必要

• 同期整流がないため、ピーク効率が制限されます。

• 設計アーキテクチャは、前世代のスイッチングレギュレータを反映しています。

LT1376ISの代替品

部品番号	メーカー	主な特長	使用例/注意事項
LT1376HVIS#TRPBF	アナログ・デバイセズ株式会社	パワースイッチを内蔵した高入力電圧スイッチングレギュレータ。電流制限と熱保護を備えた効率的な DC から DC 変換用に設計されています。	広い入力範囲と信頼性の高いレギュレーションが必要な産業用および車載用の電源に使用されます。テープ＆リール形式は大量生産に適しています。
LT1376IS8-5#PBF	アナログ・デバイセズ株式会社	内部電源スイッチを備えた固定 5 V 出力スイッチング レギュレータ。コンパクトなSO-8パッケージで優れた効率と安定した出力を提供します。	シンプルで省スペースな 5 V 電源レールを必要とする組み込みシステムおよび制御ボードに最適です。チューブパッケージは小規模バッチビルドをサポートします。
LT1376IS#PBF	アナログ・デバイセズ株式会社	電源スイッチを内蔵した調整可能な出力スイッチングレギュレータ。効率的な動作を維持しながら、柔軟な電圧設定が可能です。	出力電圧をカスタマイズする必要がある汎用 DC-DC 設計で一般的に使用されます。テープアンドリールパッケージは生産用途に適しています。

リニアテクノロジーについて

Linear Technology は、電源管理、信号調整、インターフェイス機能に重点を置いたアナログ集積回路の開発で知られています。同社は、精密な設計、一貫した品質、長い製品ライフサイクルで高い評判を築き、そのコンポーネントを産業用、自動車用、計測システムで一般的なものにしました。そのポートフォリオは、厳しい条件下での安定した電気的動作、広い動作範囲、予測可能な性能を重視しています。これらの設計原則は、同社の電力調整製品の多くを形成しており、急速な機能変更よりも信頼性、仕様の明確さ、長期サポートが重要なアプリケーションに選択されることがよくあります。

結論

LT1376ISは、多くのDC電源ニーズに適合する柔軟なスイッチング・レギュレータとして際立っています。外部部品を管理可能なレベルに保ちながら、降圧、昇圧、または SEPIC 設計に使用できます。固定スイッチング周波数により、コンパクトなレイアウトと予測可能な動作がサポートされます。内蔵の電流および熱保護により、ストレス下でも安定した動作を維持できます。幅広い負荷範囲にわたって確実な効率を実現し、日常的な電源レールで適切に動作します。全体として、これは、複雑さを増すことなく調整可能な電圧制御が必要な場合に信頼できるオプションです。
