灰色のコード：それがどのように機能し、なぜ重要なのですか？

ユニークなバイナリエンコーディングシステムであるGray Codeは、州間のシームレスな遷移を確保することにより、デジタルテクノロジーで主要な役割を果たします。従来のバイナリコードとは異なり、灰色のコードは一度に1ビットしか変化しないため、デジタルサーキットの状態の変化中のエラーが減少します。このプロパティにより、エラーの修正やデジタル通信からロータリーエンコーダーのエンコードの位置に至るまでのアプリケーションに必要になりました。この記事では、灰色のコードの概念的基盤、歴史的進化、および実用的なアプリケーションを掘り下げます。実際のシナリオとその生成に使用される方法でその重要性を調査することにより、灰色のコードを最新のデジタルシステムの基礎とする基本原則を明らかにすることを目指しています。

カタログ

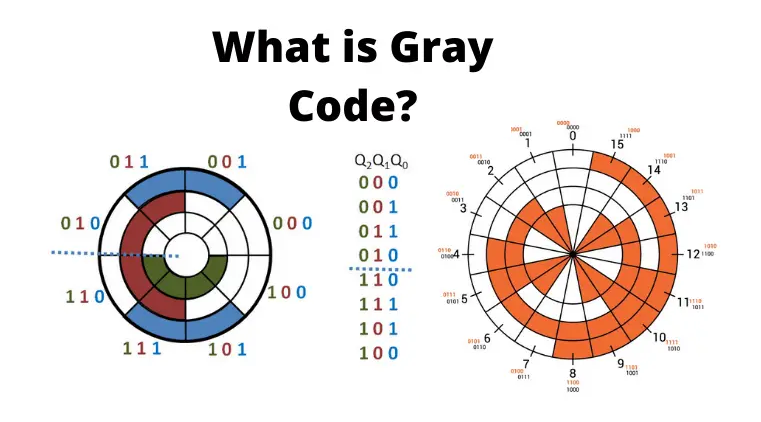

灰色のコードの概要

灰色コードは、隣接するコードが単一のバイナリ桁のみによって異なる興味深いプロパティによって特徴付けられる洗練されたバイナリエンコードシステムです。この明確な機能により、最大値と最小値の間のスムーズな遷移が可能になり、いつでも孤独なビット変更があります。その結果、多くの場合、環状コードまたは反射コードと呼ばれます。デジタルシステムのコンテキストでは、正確なコード遷移の重要性は深遠です。たとえば、従来の8421バイナリコードを使用する場合、0111から1000にシフトすると、4ビットすべてが一度に変更されるようになり、回路内の一時的な誤った状態につながる可能性があります。逆に、灰色のコードは、一度に1ビットしか変更されないことを確認することにより、これらの問題を効果的に軽減し、それにより回路エラーのリスクを大幅に減らします。

灰色のコードの複雑さは、その究極の定義を超えています。次のような、さまざまなアプリケーションで活気のある楽器として機能します。

•エラー修正

•デジタル通信

•ロータリーエンコーダーの位置エンコード

その実装は、信号伝送中の誤解の可能性を最小限に抑える回復力のある通信プロトコルの開発など、日常のシナリオで観察可能です。

灰色のコードの機能

特徴	説明
信頼性コーディング	灰色のコードは、1ビットだけを変更することでエラーを最小限に抑えます 隣接する値間の遷移中、論理の混乱を減らします 自然なバイナリコードと比較したデジタル回路の現在のスパイク。
エラーの最小化	すべてのビットが変化する可能性のあるナチュラルバイナリコードとは異なり （例えば、小数3から4まで）、灰色のコード遷移には1ビットのみが含まれます 変更、角度中の顕著なエラーのリスクを減らします デジタルへの変位。
絶対コーディング方法	灰色のコードは、絶対エンコード方法を使用して保証します ランダムデータの顕著なエラーの可能性を低下させる信頼性と減少 検索。
シングルステップおよび周期的特性	Gray Codeのシングルステップ機能により、わずか1ビットしか保証されていません 連続コード間の変更。その周期的な性質はシームレスをサポートします トランジション、精度と信頼性の向上。
自己修正および反射機能	反射的で自己修正された性質が簡素化されます 否定の操作と、エンコードとデコード中の一貫性を保証します。
可変ウェイトコード	各灰色のコードビットには固定重量がありません。 直接サイズの比較または算術操作が困難です。への変換 さらに処理するには、自然なバイナリコードが必要です。
準重量コード	灰色のコードの重みは2として定義されます私-1（最も低い ビットi = 1）、一意を必要とする特定のアプリケーションに適しています エンコーディング。
パリティの一貫性	灰色のコードの一致に相当する10進数のパリティ コードワードの1の数のパリティ、での一貫性を確保する パリティチェック。

高度なタイミングストップウォッチ

小数	4ビットナチュラルバイナリコード	4桁の典型的な灰色コード	小数の3つの灰色コード	小数点空の6つの灰色のコード	10進ジャンプ6灰色のコード	ステップコード
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

グレーコードの開発履歴

側面	詳細
初期概念	1880年にJean-Maurice Baudotによって導入されたバリアントとして 灰色のコード。
正式な紹介	1940年代にベルラボでフランクグレイが提案しました。
目的	特に、信号伝送のエラーを減らすため パルスコード変調（PCM）システム。
特許の詳細	1947年にフランク・グレイによって提出され、1953年に タイトル「パルスコード通信」。
重要な進化	灰色のコードは、アナログからデジタルに不可欠になりました 変換、デジタルテクノロジーの重要なマイルストーンをマークします。
早期養子縁組	ジョージ・スティビッツは1941年に灰色のコードを利用して開発しました デジタル回路設計を簡素化するための8要素グレーコードカウンター 州の移行中のエラーの最小化。
歴史的文脈	20世紀半ば、急速な時期に出現しました 信頼できるコミュニケーションに対する技術の進歩と高い需要 システム。
意義	灰色のコードは、実用的な理論的進歩を埋めました アプリケーション、成長するデジタルでの正確なデータ送信を確保します 風景。

灰色のコードの変換方法

灰色のコードの作成は、その反射特性を活用する再帰技術を採用しています。このアプローチは、灰色のコードの洗練を示すだけでなく、精度が深く評価されているデジタル回路の設計やエラー修正などのフィールドでの幅広い用途を明らかにしています。

再帰生成プロセス

旅は、（n+1）ビット灰色のコードの最初の2^nコードワードの形成から始まります。これらのコードワードは、各コードが0が付けられたN-Bit Grayコードをミラーリングするように設計されています。この最初のステップは、既存のシーケンスに拡張するための明確で系統的な構造をレイアウトします。灰色のコードの反射品質は大幅に際立っています。その後の2^nコードワードは、逆順序で提示されたnビットグレーコードで構成され、それぞれが1で前に付けられました。この対称性は、生成プロセスを合理化するだけでなく、コード遷移の信頼性を強化し、それによってビット中のエラーの可能性を減らします変更。このような特性により、ロータリーエンコーダーやデジタル通信システムなどの分野で広範なアプリケーションが見つかりました。ここでは、エラーを最小限に抑えるための緊急性が深く共鳴します。

効率的なシーケンス生成

この再帰法の組織化された性質は、灰色のコードシーケンスの効果的な世代を促進します。灰色のコードの固有の特性を活用することにより、このアプローチは計算の複雑さを軽減します。この効率は、速度と精度の需要がパフォーマンスの圧力としばしば絡み合っていることが多い実際のシステムでほとんど有利であることが証明されています。

灰色のコードのアプリケーション

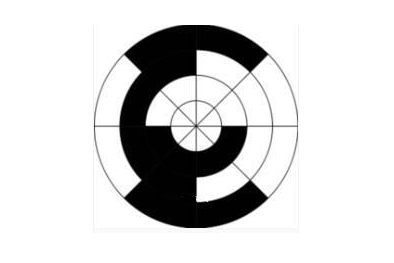

灰色のコードは、主に角度センサー、工作機械、自動車ブレーキシステムで、多様なフィールド全体の多数のアプリケーションでその場所を見つけます。これらのコンテキストでは、センサーは、安全性と性能の両方を確保するために必要な正確な機械的位置の送信を担当しています。たとえば、コードディスクには、ディスクの回転をミラーリングする3ビットバイナリコードを生成する連絡先が取り付けられている場合があります。ディスクの暗いセクターはロジック1信号に対応しますが、明るいセクターはロジック0を示しています。これらのセクターにグレーコードを使用すると、連続するコードごとに1つのビットが変更されることが保証されます。この特性は、製造の不一致に起因する潜在的なエラーを軽減し、センサーの信頼性を強化するため、ほとんど価値があります。

灰色のコードは、Karnaughマップを介した論理関数の簡素化にも大きく貢献しています。この単純化は、デジタル回路の設計に役立つだけでなく、複雑さを合理化し、全体的な効率を高めるのにも役立ちます。さらに、Gray Codeの関連性は、州の遷移が灰色のコード原則に準拠する9つのシリアル問題など、問題解決の状況にまで及びます。この接続は、単純な数値表現を超えて灰色のコードの適応性を例示しています。これは、さまざまな論理的および計算上の課題の初期概念として機能します。

ハノイパズルの塔のコンテキストでは、各リングは0と1で表される2つの状態を表示し、一緒に周期的なバイナリシーケンスを形成できます。このパズルを解くために必要な状態の変更の数は、111111111の灰色のコード表現に関連する小数に沿った小数に合っています。この関係は、灰色のコードの数学的洗練を強調するだけでなく、アルゴリズムの設計と最適化におけるその実用的な重要性を強調しています。。
