半波整流器: 動作原理、回路、波形、公式、およびアプリケーション

この記事では、半波整流器が入力信号の半分だけを通過させて AC 電力を DC に変換する方法を学びます。基本回路、そのコンポーネント、ダイオードが電流の流れを制御する方法がわかります。また、入力波形と出力波形も説明しているので、整流中に何が変化するのかを明確に理解できます。最後には、この単純な整流器がどこで使用されているのか、そしてなぜそれが依然として重要なのかが理解できるでしょう。

カタログ

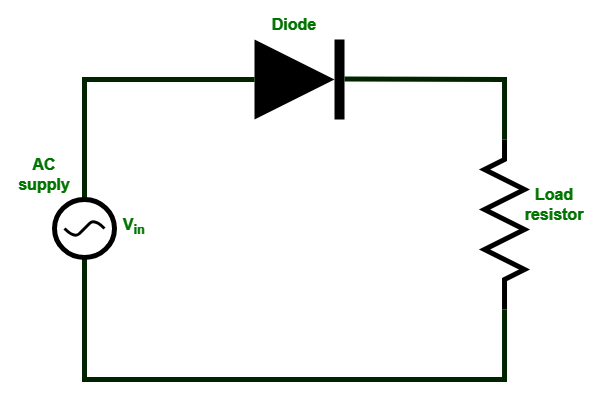

図 1. 基本的な半波整流回路

半波整流器とは何ですか?

半波整流器は、AC 信号の半分だけを通過させることによって、交流 (AC) を直流 (DC) に変換する電子回路です。これにより、動作に DC 電圧が必要なデバイスで AC 電源を使用する際の問題が解決されます。この整流器は、他の整流方法と比較してシンプルで低コストの一方向出力を生成します。半波整流器は、効率が主な関心事ではない低電力アプリケーションで一般的に使用されます。これらは、AC/DC 変換を理解するための基本的な構成要素として機能します。

半波整流回路と部品

半波整流回路は、AC 電圧を DC 電圧に変換するために使用される単純な構成です。これは少数の必須コンポーネントで構成されており、それぞれが回路内で固定機能を備えています。

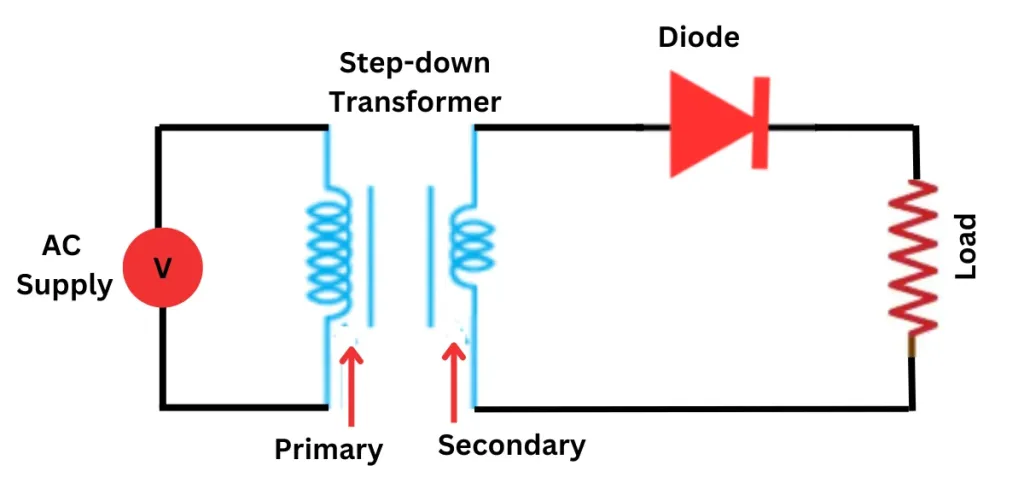

図 2. 半波整流回路

• AC電源

AC 電源は、整流回路に交流入力電圧を供給します。通常、電源または信号ソースから取得され、変換プロセスの開始点として機能します。

• 降圧トランス

変圧器は、高い入力 AC 電圧をより低い安全なレベルに下げます。また、入力電源と整流回路の間の電気的絶縁も提供します。

• ダイオード

ダイオードは回路内の主な整流デバイスです。電流が一方向にのみ流れることを許可し、AC から DC への変換を可能にします。

• 負荷抵抗器

負荷抵抗は、整流された出力を使用する電気デバイスを表します。電力を消費し、その端子間に出力電圧が発生します。

半波整流器の動作原理

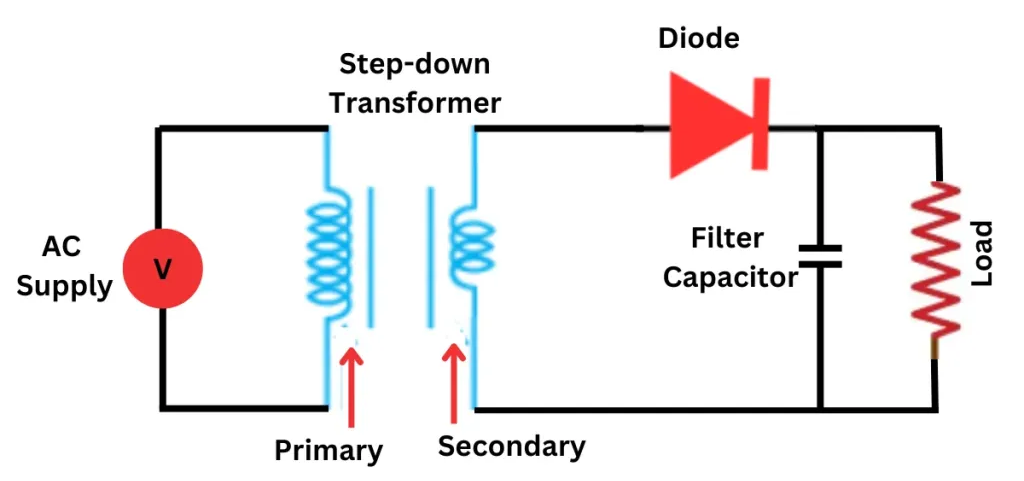

図 3. 半波整流器の動作原理

半波整流器の動作原理は、ダイオードの一方向特性に基づいています。入力 AC 電圧が正の半サイクルにある場合、ダイオードは順方向バイアスになり、負荷に電流が流れるようになります。これにより、負荷抵抗の両端に出力電圧が発生します。負の半サイクル中、ダイオードは逆バイアスになり、電流の流れをブロックします。その結果、その期間中は出力電圧は生成されません。この繰り返しのプロセスにより、一方向の脈動 DC 出力が生成されます。

半波整流器の入出力波形

AC入力波形

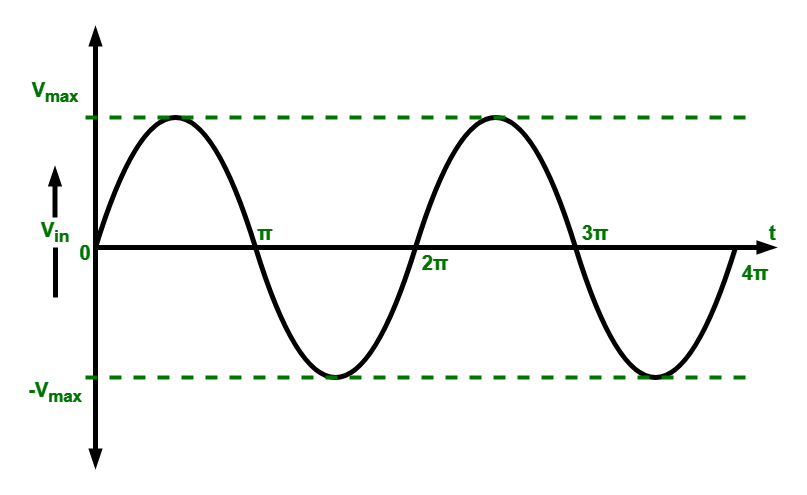

図 4. AC 入力波形

AC 入力波形は、時間とともに連続的に変化する正弦波電圧です。基準レベルに対して正と負の両方の電圧値を持ちます。波形は一定のサイクルで繰り返され、滑らかで対称的な形状を作成します。ピーク値は、各サイクルで到達する最大電圧を表します。このタイプの波形は通常、発電機と送電網によって供給されます。この図は、AC 入力電圧の連続および交流の性質を示しています。

DC出力波形

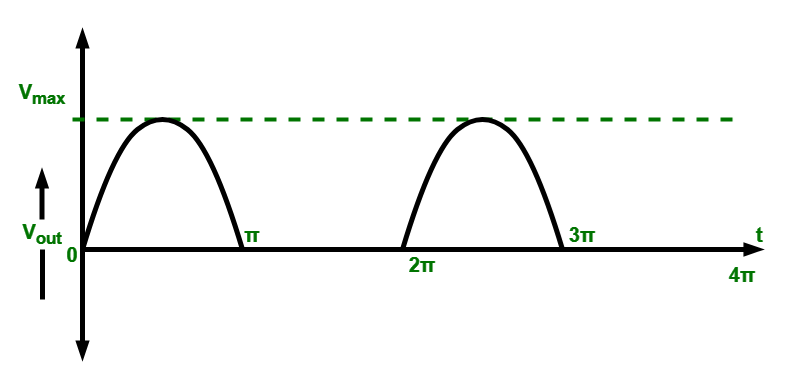

図 5. DC 出力波形

半波整流器の DC 出力波形は、一方向にのみ流れる脈動電圧です。それは、それらの間の電圧がゼロである分離された電圧パルスで構成されます。出力は、選択した間隔では入力の形状に従い、それ以外の部分では平坦のままです。これにより、不連続ではあるが単方向の信号が生成されます。波形は入力と同じ周波数で周期的に繰り返されます。この図は、整流された出力が純粋な AC 波形とどのように異なるかを示しています。

コンデンサフィルタ付き半波整流器

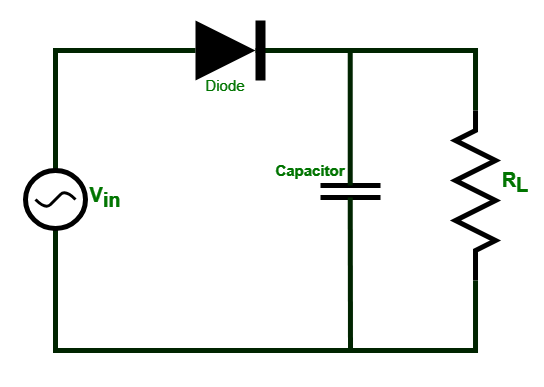

図 6. コンデンサフィルタ回路を備えた半波整流器

DC出力電圧の変動を低減するために、コンデンサフィルタを備えた半波整流器が使用されています。図に示すように、コンデンサは負荷と並列に接続されます。出力電圧が上昇すると、コンデンサはピークレベルまで充電されます。電圧が低下し始めると、コンデンサは負荷を通じてゆっくりと放電します。この放電は、サイクル間で出力電圧を維持するのに役立ちます。その結果、出力のリップル電圧が減少します。

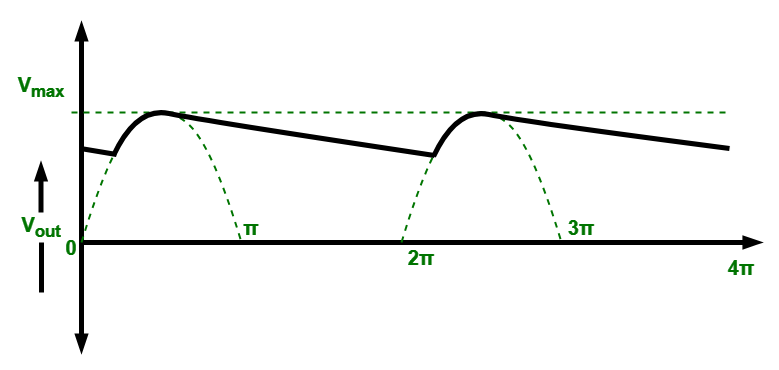

図 7. コンデンサフィルタを使用した場合の出力波形

フィルタをかけた出力波形は、フィルタをかけない整流器出力よりも滑らかになります。この図は、各ピーク後にコンデンサがどのように電圧を保持するかを示しています。入力電圧が低下すると、コンデンサは蓄積されたエネルギーを負荷に放出します。この動作により、電圧パルス間のギャップが埋められます。放電速度は負荷抵抗と静電容量値によって決まります。出力は、リップルがより低く、より安定した脈動 DC 電圧になります。

三相半波整流器

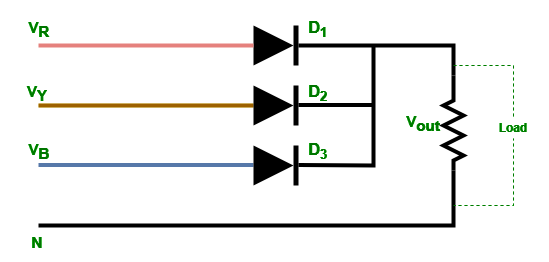

図 8. 三相半波整流回路

三相半波整流器は、複数のダイオードを使用して三相 AC 電力を DC に変換します。図に示すように、各ダイオードは AC 電源の 1 つの相に接続されます。最高相電圧に基づいて、一度に 1 つのダイオードだけが導通します。出力電圧は共通負荷の両端から取得されます。この構成により、出力パルスの周波数が増加します。その結果、DC 出力は単相入力よりも連続的になります。

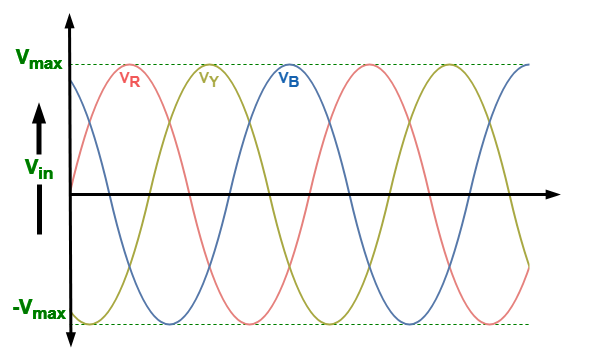

図 9. 三相半波整流器の AC 入力波形

三相 AC 入力は、等しい位相角で分離された 3 つの正弦波電圧で構成されます。この図は、赤、黄、青の相電圧の経時変化を示しています。各フェーズは異なる瞬間にピークに達します。この位相差により、1 つの位相が常にその最大値に近づくことが保証されます。位相が連続的に重なることで電力供給が向上します。入力波形パターンはよりスムーズな整流をサポートします。

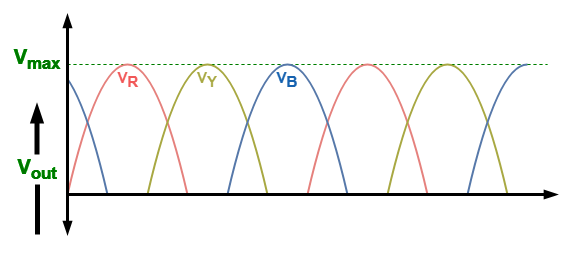

図 10. 三相半波整流器の DC 出力波形

三相半波整流器の DC 出力波形には、狭い間隔で配置された電圧パルスがあります。この図は、出力ピークがどのように頻繁に発生するかを示しています。これにより、電圧パルス間の時間ギャップが減少します。出力電圧はサイクルのほとんどの間、ゼロ以上に維持されます。その結果、単相出力に比べてリップル成分が低くなります。この波形は、産業用負荷の DC 品質が向上していることを示しています。

半波整流器の公式

平均 (DC) 出力電圧

平均出力電圧は、整流器出力の DC 成分を表します。

実効値出力電圧

RMS 出力電圧は、整流された電圧の実効値を示します。

リップルファクター

リップル率は、DC 出力に存在する AC 変動の量を測定します。

整流効率

整流効率は、AC 入力電力が DC 出力電力にどの程度効果的に変換されるかを示します。

ピーク逆電圧 (PIV)

ピーク逆電圧は、ダイオードの両端にかかる最大逆電圧です。

半波整流器の応用例

半波整流器は、単純な低電力電子システムで使用されます。出力品質よりもコストと回路の単純さが重要な場合に選択されます。

1. 信号の復調

半波整流器は、信号検出のために AM ラジオ受信機で使用されます。搬送波からオーディオ信号を抽出するのに役立ちます。シンプルな設計なので、基本的な通信回路に適しています。

2. バッテリー充電回路

低電流バッテリ充電器は半波整流器を使用します。低速充電用の基本的な DC 出力を提供します。これらの回路は、低コストのデバイスでは一般的です。

3. 軽負荷用電源

小規模な電子プロジェクトでは、DC 電源に半波整流器を使用します。表示灯やLEDなどに最適です。このようなアプリケーションでは、電力要件は最小限に抑えられます。

4. 信号のクリッピングと整形

半波整流器は波形整形回路で使用されます。入力信号の半分を除去します。これは信号調整タスクに役立ちます。

半波整流器と全波整流器

パラメータ	半波 整流器	フルウェーブ 整流器
の数 ダイオード	ダイオード1個	ダイオード2個 (センタータップ) または 4 個のダイオード (ブリッジ)
交流 利用率	0.318	0.636
平均DC 出力電圧	0.318×Vm	0.637×Vm
リップル 因子	1.21	0.482
出力 周波数	f	2f
矯正 効率	40.60%	81.20%
RMS出力 電圧	Vm ÷ 2	Vm ÷ √2
変圧器 利用率	0.287	0.693
ピークインバース 電圧 (ダイオードあたり)	うーん	2Vm (センタータップ)、Vm(ブリッジ)
リップル 周波数	に等しい 供給周波数	2倍 供給周波数
直流電源 出力	低い	より高い
パワー 変換品質	低い	高
回路 複雑さ	非常に低い	中等度
典型的な アプリケーション	信号 検出、低電力回路	直流電源 消耗品、アダプター

結論

半波整流器は、ダイオードを使用して動作し、AC 電源から一方向の脈動する DC 出力を生成します。回路構造、動作原理、波形、および性能パラメータは、なぜ他の整流器と比較して単純であるにもかかわらず非効率であるかを説明します。コンデンサフィルターを追加し、三相電源を使用することで、出力の平滑性が向上し、リップルが低減されます。半波整流器は、低コストでシンプルであるため、低電力の基本的な電子アプリケーションで引き続き役立ちます。
