IOブロック説明：機能とアプリケーション

火災警報システムは、緊急時に迅速かつ調整された対応を確保することにより、生活と財産の保護に深刻な役割を果たします。この機能の支配的なのは、アラームコントローラーと、入力/出力モジュール、煙排気バルブ、消防シャッタードア、その他の基本デバイスなどのサポートコンポーネントです。一緒に、これらの要素は、安全対策を正確に検出、信号、およびアクティブ化するように設計された同期ネットワークを作成します。この記事では、GST-LD-8301およびGST-LD-8303入力/出力モジュールの複雑な作業と特徴を説明します。これは、火災安全システムの信頼性と適応性を向上させる高度なコンポーネントです。電子コーディングの柔軟性から堅牢な配線慣行まで、これらのモジュールを最新の防火戦略に必要とする重要な属性を掘り下げます。高層ビルや産業施設の安全性を最適化する場合でも、これらのモジュールの機能を理解することは、システムの整合性と準備を確保するために最高です。

カタログ

機能

火災警報器が発生した場合、アラームコントローラーは重要な役割を引き受け、出力モジュールを介してリンクされたさまざまな外部制御デバイスをアクティブにします。この複雑なシステムは、煙排気バルブ、空気供給バルブ、火のシャッタードア、ファン、アラームベルなど、タンデムで機能するいくつかのコンポーネントで構成されています。各デバイスは細心の注意を払って設計されており、コントローラーのコマンドに応答し、緊急時にまとまりに機能します。コントローラーのループバスに接続されている出力モジュールは、監督する機器の近くまたはターミナルボックス内のいずれかのいずれかを戦略的に配置し、アクセシビリティと運用効率の両方を向上させることができます。

オンサイトの電子コーディングのシステムの機能により、柔軟性の層が追加され、特定のエンジニアリングニーズに合わせた変更が可能になります。この適応性は、異なる構造的および運用的特性に適合するために火災安全対策をカスタマイズする必要がある環境でほとんど顕著になります。たとえば、高層ビルでは、煙排気バルブと消防シャッターの正確な統合をプログラムして、煙を効果的に管理し、避難ルートを保護し、深刻な瞬間に個人の安全を確保することができます。

コントローラーが検出器からアラーム信号を検出すると、バスを介してコントロール信号を速やかに出力モジュールに送信し、必要な消防装置をアクティブにします。このシーケンスは、規制基準に準拠するだけでなく、緊急時の準備におけるベストプラクティスも具体化する適切に調整された応答メカニズムを示しています。火災警報システムのさまざまなコンポーネント間の流体相互作用は、リスクを大幅に減らし、すべての居住者の安全性を高めます。

製品の概要

特徴

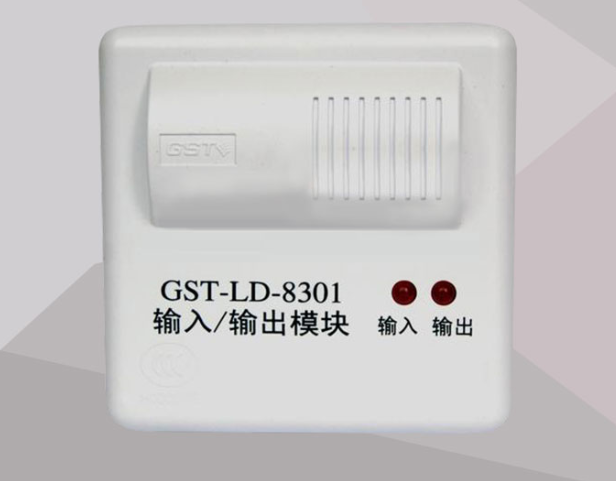

GST-LD-8301入力/出力モジュールは、デュアルアクション機器用に細心の注意を払って作成された高度なバスベースの制御インターフェイスとして機能します。これには、2段階の暖炉のローリングシャッタードア、ウォーターポンプ、煙排気ファンなどの危険なシステムが含まれます。このモジュールは、火のシャッタードアの正確な位置を確保するのに役立ち、さまざまなレベルから中央、中央から下の位置までのさまざまなレベルで制御できるようにします。その適応性は注目に値します。2つの個別のGST-LD-8301入力/出力モジュールとして動作し、複雑なセットアップでの運用上の柔軟性を大幅に向上させることができます。

実際のシナリオでは、制御インターフェイスの信頼性が支配的です。たとえば、商業ビルや産業施設などの高圧環境では、消防シャッタードアを迅速かつ正確に管理する能力は、安全な結果に決定的に影響を与える可能性があります。複数のインストールからの洞察により、このようなモジュールの統合により、緊急時の応答時間が著しく改善され、それによって全体的な安全プロトコルが実施されていることが明らかになりました。

GST-LD-8303入力/出力モジュールは、2つの連続コード化された2つのアドレスを誇り、最大242コードに対応しています。この機能により、モジュールはコントローラーから2つの個別のアクションのコマンドを受信し、2つの制御出力と2つの確認入力を提供できます。通常開いたスイッチ信号で動作し、アクティブになると、リンケージバスを介してこの信号をコントローラーに送信し、アラームをトリガーし、アクションデバイスのアドレスを表示します。モジュールの障害が発生した場合、コントローラーはアラームを生成するようにプログラムされ、特定のモジュール数を示し、合併症の即時認識を確保します。2つのアクティブな出力に加えて、通常開いた2つのペアと通常閉じた連絡先の存在は、モジュールの機能をさらに増幅します。さらに、入力と出力の両方のライン検出が組み込まれています。これは、運用上の完全性を維持するための動的です。

技術仕様

主な仕様	詳細
作業電圧	バス電圧：バス24V
	電源電圧： DC24V
電流を監視します	バス電流：≤1MA
	電源電流： ≤6MA
動作電流	バス電流：≤4MA
	電源電流： ≤35mA
ワイヤーシステム	非極性信号2を使用してコントローラーに接続します バスと非極性電力2を使用してDC24V電源に接続する バス。
出力容量	DC24V/1a（の最大出力容量の合計 2つのグループはDC24V/1a）です。
出力制御モード	パルス、レベル（リレーは通常開いている/通常閉じたパッシブ 連絡先出力。リレープルイン時間は、パルスが始まるとき10秒です）。
工場の設定	双方向は通常開いているライン検査方法。
動作環境	温度：-10℃～+55℃
	相対湿度： ≤95％（凝縮なし）
シェル保護レベル	IP30
全体的な寸法	110mm×86mm×43mm（下のシェル付き）。

配線の詳細

「通常開いている検査ライン」ステータスとして指定されたモジュールの配線の世界では、思慮深いアプローチでは、モジュール入力ラインの最後に、特にモジュールから最も遠い端子で4.7kΩ端子抵抗を並列に接続することが含まれます。この慎重な配置は、シグナルを安定させながら、ノイズの干渉を効果的に削減するのに役立ちます。このような措置は、システムの信頼性を大幅に強化し、より自信を持って実行できるようになります。「通常閉じた検査ライン」ステータスに構成されたモジュールの場合、同じ端子で直列に4.7kΩ終端抵抗器を設置することをお勧めします。このセットアップは、回路の完全性を維持する上で動的な役割を果たし、システムがさまざまな運用条件で予測可能に動作することを保証します。

モジュールの出力フェーズを評価する場合、IN4007ダイオードと直列の4.7kΩ端子抵抗器を並列に接続することが賢明です。この構成は2つの基本的な機能を果たします。抵抗器は適切な信号終了を保証しますが、ダイオードは潜在的な逆極性に対する保護策として機能します。これらのコンポーネントの思慮深い統合は、回路のダイナミクスの微妙な理解と電子設計における保護対策の必要性を示しています。

現場での実用的な経験は、配線構成の細部への細心の注意が、信号の劣化や機器の故障など、多くの一般的な課題を回避できることを明らかにしています。たとえば、技術者は、ラインを適切に終了しないと、システムの動作が不安定になる可能性があることを頻繁に観察します。これは、確立されたプラクティスに準拠することの価値を強調しています。
