シールド接地方法: ケーブル システムで EMI を低減する方法

シールド接地は、電子システムにおける電磁干渉や不要なノイズから信号を保護するのに役立ちます。この記事では、シールド接地とは何か、また信号接地との違いについて説明します。また、低周波、高周波、および混合周波数システムに使用される主な方法についても理解できます。さらに、ケーブルの種類、よくある間違い、およびこれらの方法が使用される場所についても説明します。

カタログ

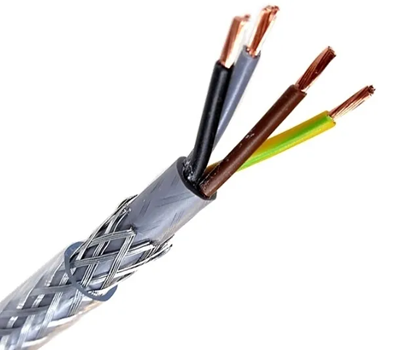

図 1. シールドケーブルの構造

シールド接地とは何ですか?

シールド接地は、ケーブルの導電性シールドを基準接地に接続して、電磁干渉 (EMI) と不要なノイズを低減するプロセスです。シールドは通常、図 1 に示すように編組銅または箔でできており、外部の電気的妨害が内部の信号に影響を与えるのを防ぐバリアとして機能します。干渉をグランドに誘導することで、信号の整合性を維持し、システム全体のパフォーマンスを向上させるのに役立ちます。この方法は、安定したクリーンな信号が重要な電子システムで広く使用されています。これは、電磁両立性 (EMC) 設計の重要な部分です。

回路内の電流のリターンパスを提供する信号接地とは異なり、シールド接地は信号をノイズから保護することだけに重点を置いています。通常の動作電流は流さず、代わりに誘導された干渉を処理します。これらの役割を混在させるとパフォーマンスの問題が発生する可能性があるため、この区別は重要です。シールド接地はノイズを分離するように設計されており、信号接地は適切な回路動作を保証します。これらの機能を分離しておくと、信頼性が向上し、電気的障害が軽減されます。

低周波シールド接地方式

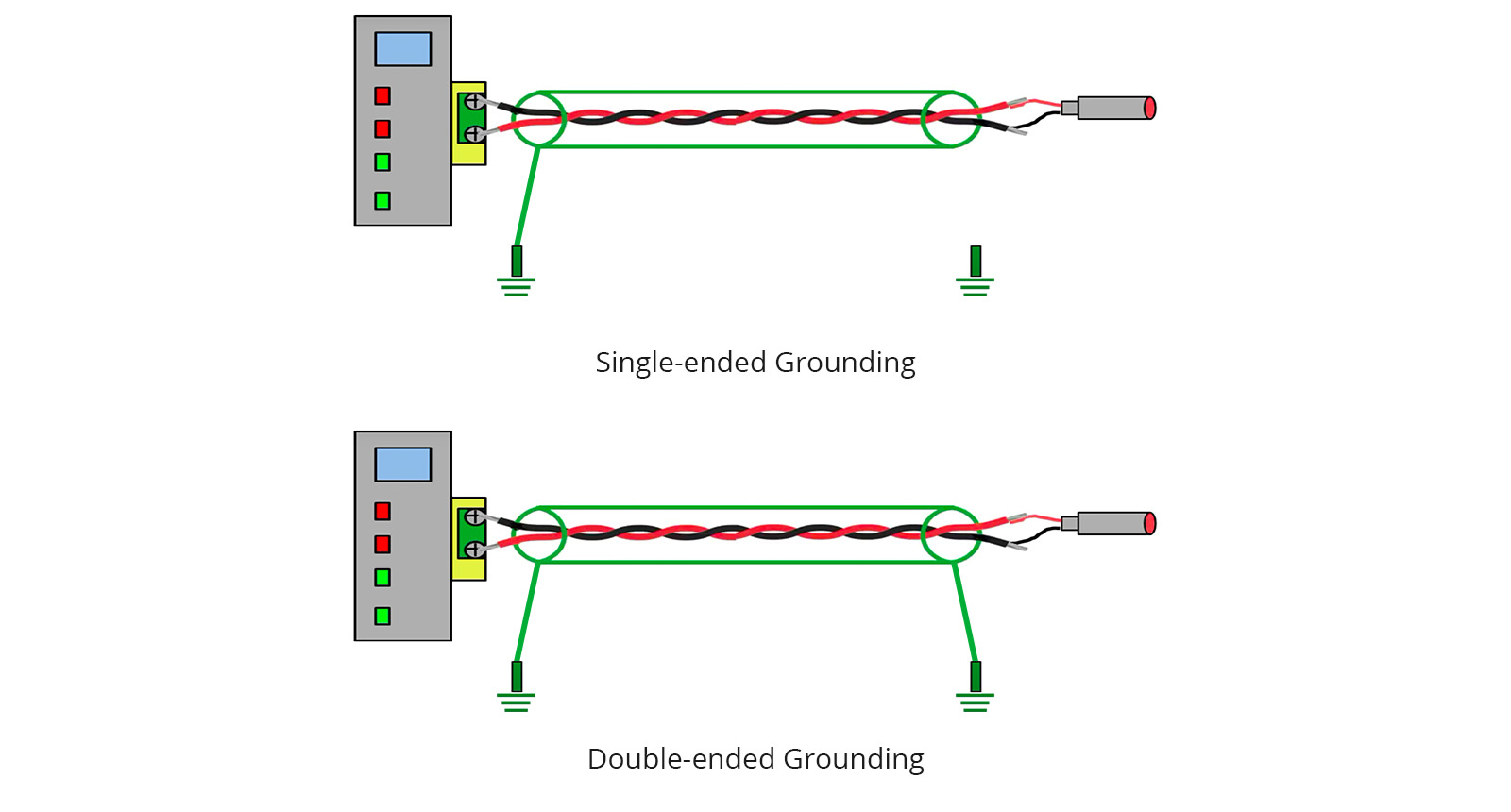

図 2. 片端接地と両端接地

低周波シールド接地は、より低い信号周波数 (通常は数 kHz 未満) で動作するシステムのノイズを低減するために使用される方法です。このアプローチでは、ケーブル シールドは 1 点のみで接地され、単一点接地と呼ばれます。この方法は、システムに不要なノイズを導入する可能性がある、グランド ループとも呼ばれる循環電流を防ぎます。接地点は通常、システム設計に応じて信号源または負荷のいずれかで選択されます。図 2 に示すように、一端を接地すると、ループ パスを作成せずに安定した基準が確保されます。この手法はシンプルで、低周波アプリケーションに効果的です。

単一点接地は、シールドに電流が流れる可能性がある複数の接地経路を排除することで機能します。低周波で両端が接地されると、接地電位の差によりノイズ電流が循環する可能性があります。一端のみを接地することにより、シールドは電流経路ではなく純粋に保護バリアとして機能します。ソースエンド接地と負荷エンド接地のどちらを選択するかは、ノイズがシステムに侵入する可能性が最も高い場所によって決まります。この方法は、オーディオ システム、計測器、および制御回路で一般的に使用されます。設計を複雑にすることなく、信頼性の高いノイズ低減を実現します。

高周波シールド接地方式

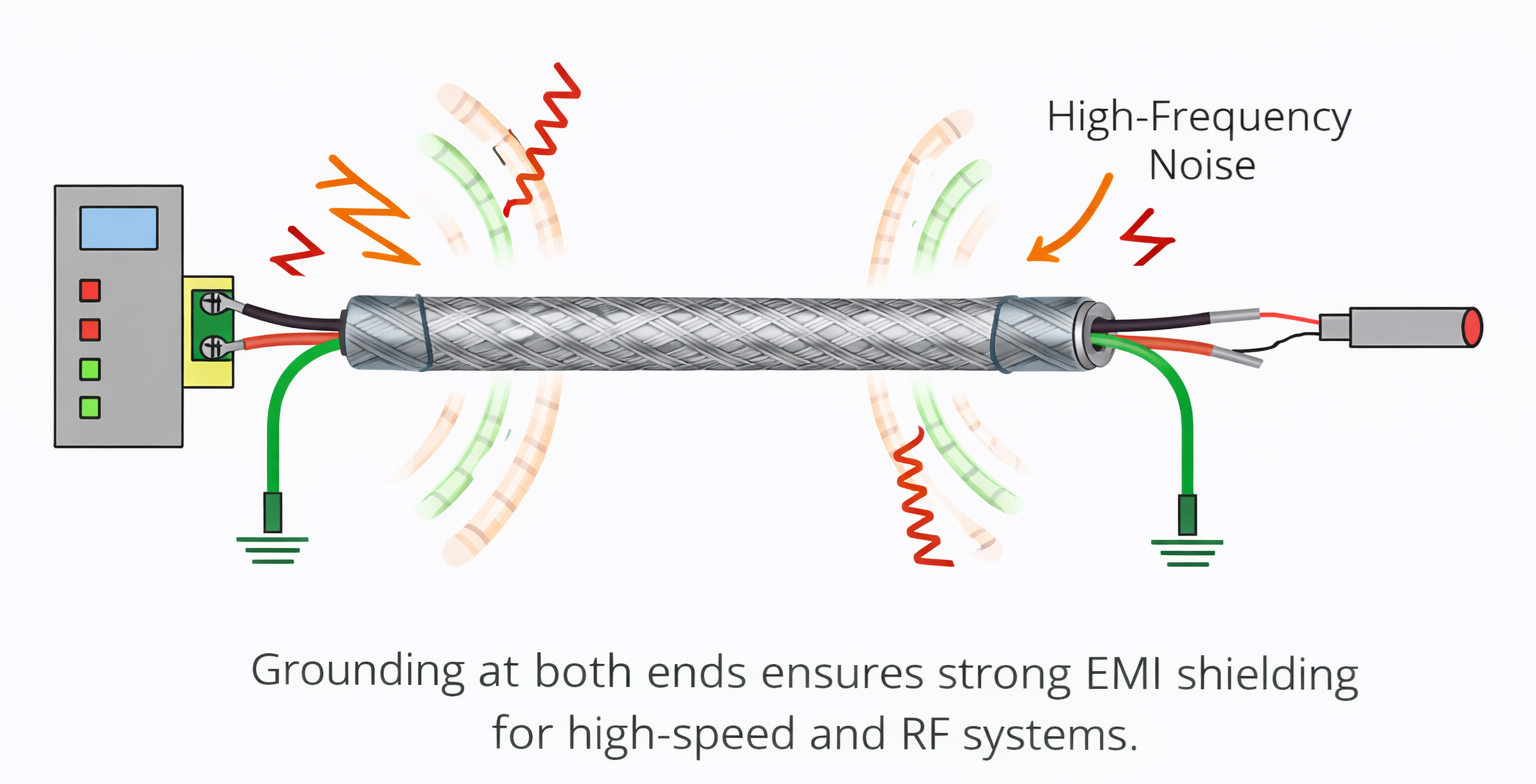

図 3. 高周波シールドの接地方法

高周波シールド接地は、高周波で動作するシステムにおける電磁干渉を制御するために使用される技術です。これらの周波数では、ノイズの動作が異なり、電磁場を介してケーブルに容易に結合する可能性があります。これに対処するには、シールドを複数の点 (通常はケーブルの両端) で接地する必要があります。これにより、高周波ノイズを効果的にグランドに排出できる低インピーダンス パスが作成されます。低周波方式とは異なり、ここでの目標は電流ループを防ぐことではなく、インピーダンスを最小限に抑えることです。このアプローチは、高速システムや RF システムに適しています。

両端を接地すると、全長にわたるシールドのインピーダンスが低下し、シールド効果が向上します。高周波では、小さなギャップや接地されていない部分でもアンテナのように作用し、ノイズが侵入したり漏れたりする可能性があります。両端をグランドに接続することで、シールドは干渉に対する継続的なバリアを形成します。この方法により、EMI 抑制が強化され、要求の厳しい環境でもより良い信号品質が保証されます。通信システム、高速データライン、RF アプリケーションで広く使用されています。適切に実装すると、外部ノイズ源に対する強力な保護が保証されます。

ハイブリッドシールド接地技術

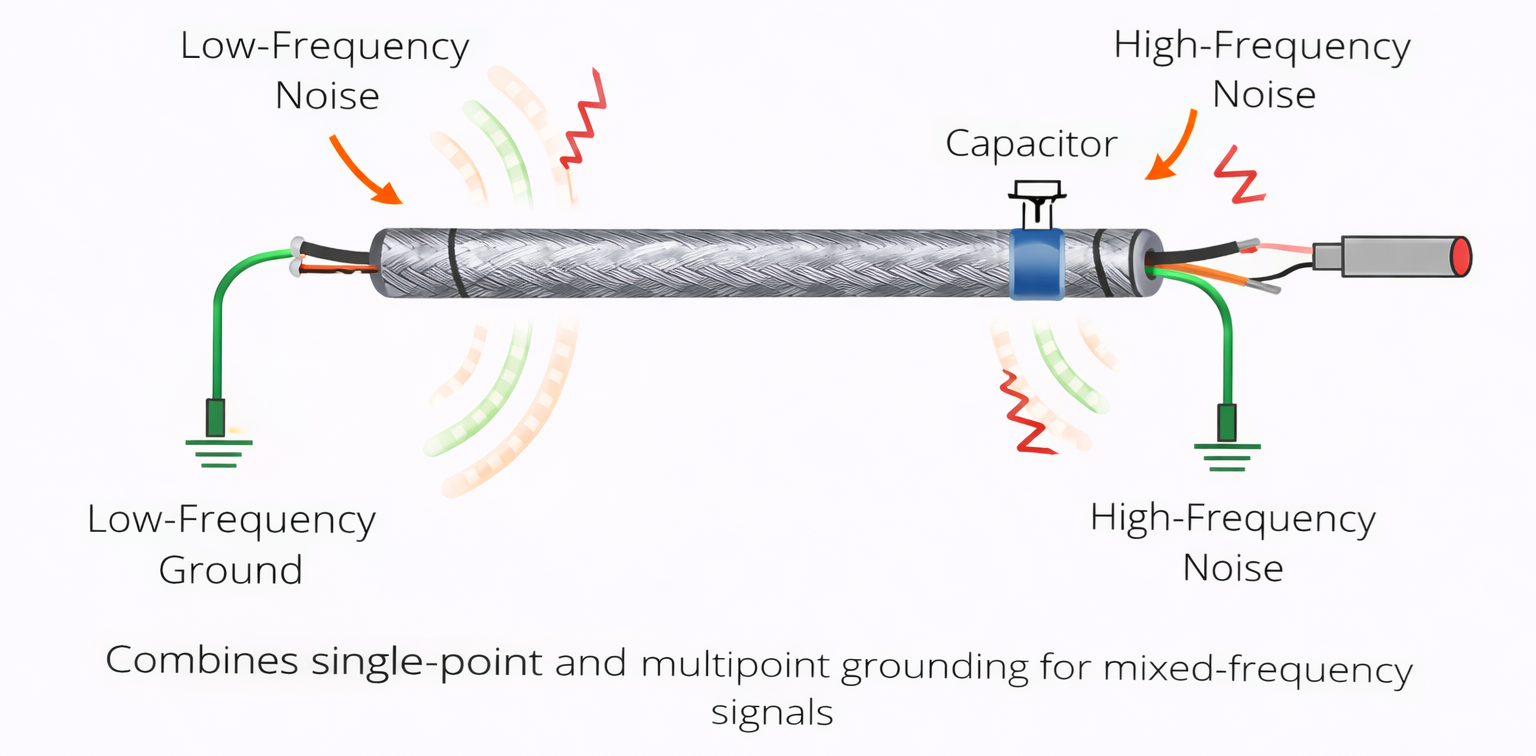

図 4. ハイブリッド シールドの接地手法

ハイブリッド シールド接地は、混合周波数信号を使用するシステムに対応するために、単一点接地と多点接地を組み合わせた方法です。コンデンサなどの部品を使用して、低周波電流をブロックしながら高周波ノイズをグランドに通過させます。このアプローチは、単一の設計で低周波干渉と高周波干渉の両方に対処することで柔軟性を提供します。シールドは、一端で直接接地し、他端でコンデンサを介して接続することができます。これにより、さまざまな種類のノイズに対して制御されたパスが作成されます。複雑な電子システムでよく使用されます。

この技術は、さまざまな周波数がシールドとどのように相互作用するかを分離することで機能します。低周波信号はグランド接続を制限することで制御され、高周波ノイズは容量性パスを通じて安全に転送されます。コンデンサは周波数依存要素として機能し、不要な高周波信号のみを通過させます。これにより、グランド ループの問題を引き起こすことなく信号の安定性を維持できます。ハイブリッド接地は、アナログ信号とデジタル信号の両方が存在するシステムで役立ちます。全体的な電磁適合性を向上させるためのバランスの取れたソリューションを提供します。

2層シールドケーブル接地

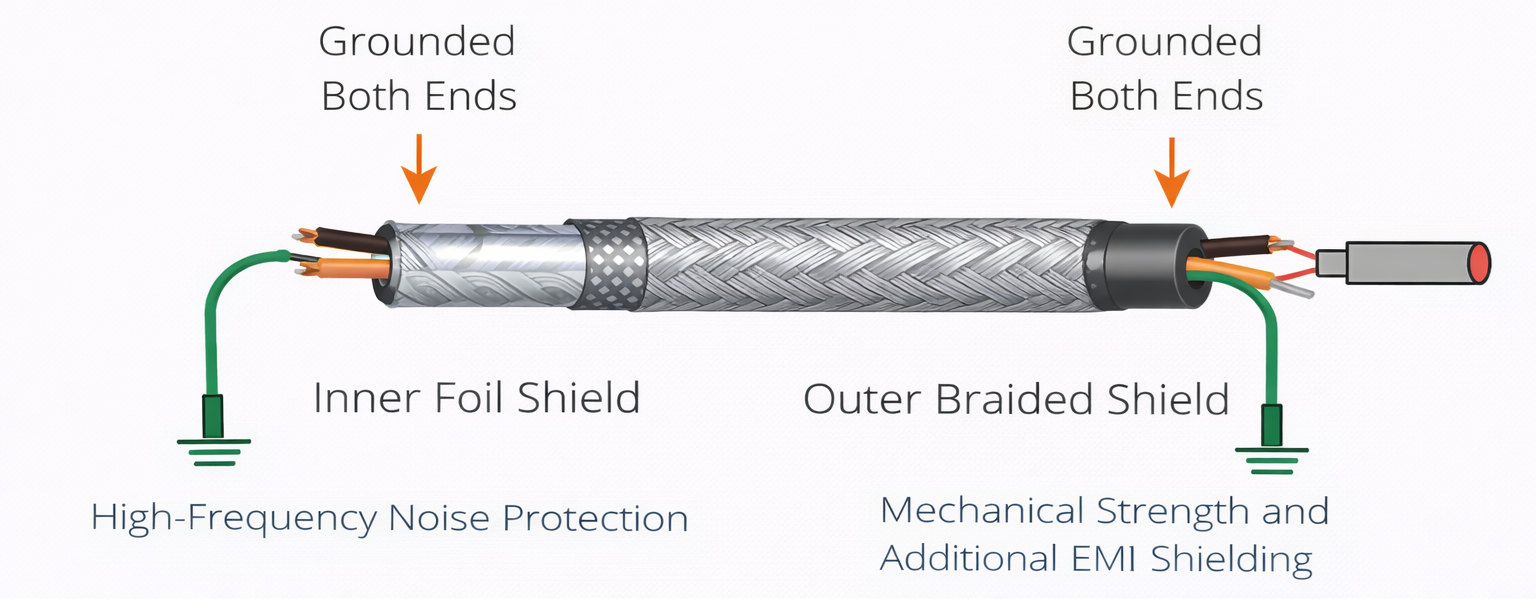

図 5. 2 層シールドケーブルの接地

二重層シールド ケーブルの接地とは、2 つの個別のシールド層 (通常は内側のフォイル シールドと外側の編組シールド) を備えたケーブルの使用を指します。各層は信号を干渉から保護するという異なる目的を果たします。内側のシールドは高周波ノイズから保護し、外側のシールドは機械的強度と追加の EMI シールドを提供します。これらの層の効果を最大化するには、これらの層を適切に接地することが重要です。各シールドの接地方法は、システム要件に応じて異なります。この方法は、高性能アプリケーションでよく使用されます。

多くの設計では、外部シールドは強力な EMI 保護を提供するために両端で接地され、内部シールドは不要な電流を避けるために一端で接地されます。この分離は、ケーブル内でのノイズの管理方法を制御するのに役立ちます。二層構造により、広い周波数範囲にわたってシールド性能が向上します。医療機器、通信機器、産業用制御などの機密性の高いシステムでよく使用されます。適切に接地すると、両方の層が干渉することなく連携して動作します。このアプローチにより、信号の信頼性が向上し、ノイズの影響が軽減されます。

適切なシールド接地方法を選択するにはどうすればよいですか?

適切なシールド接地方法の選択は、システムの周波数とノイズ環境によって異なります。

まず、システムが低周波数で動作するか高周波数で動作するかを特定します。通常、低周波システムでは単一点接地が有効ですが、高周波システムでは多点接地が必要です。この違いを理解すると、パフォーマンスの問題を回避できます。このステップにより、メソッドが信号の動作と一致することが保証されます。それはあなたの決断の基礎となります。

次に、システムで使用されているケーブルの種類を評価します。シールド ケーブルの構造は、単層設計や二層設計などさまざまです。ケーブルの構造は、アースの適用方法に影響します。正しい方法を選択すると、最大限のシールド効果が保証されます。この手順は、インストール エラーの防止にも役立ちます。適切なケーブル評価により、システム全体の信頼性が向上します。

次に、システムの接地環境を検討します。ノイズを引き起こす可能性のある接地点間に電位差がないか確認してください。効果的なシールドには、安定した一貫した接地基準が重要です。これにより、干渉が軽減され、信号品質が維持されます。地面の状態はパフォーマンスに直接影響します。慎重に評価することで、将来の問題を回避できます。

その後、アプリケーション内のノイズ源を分析します。干渉が外部機器、電力線、または内部回路から来ているかどうかを判断します。発生源を知ることは、最も効果的なグラウンディング戦略を選択するのに役立ちます。このステップにより、EMI 制御とシステムの安定性が向上します。シールド性能の最適化にも役立ちます。正確な識別はより良い結果につながります。

次に、システムの複雑さと設計上の制約を確認します。一部の方法では、追加のコンポーネントや慎重なレイアウト計画が必要です。不必要な複雑さを加えずに、設計に適した方法を選択してください。これにより、実装とメンテナンスが容易になります。多くの場合、シンプルさによって信頼性が向上します。パフォーマンスと実用性のバランスを保ちます。

最後に、選択した方法をテストして検証します。接地を適用した後、システムのパフォーマンスを測定します。ノイズの低減と信号の安定性を確認します。テストにより、メソッドが条件下で期待どおりに機能することが確認されます。必要に応じて調整も可能です。最適な結果を得るには検証が必要です。

シールド層の接地におけるよくある間違い

効果的なシールド性能を得るには、よくある間違いを避けることが必要です。

• 意図せずに低周波で両端を接地してしまう

これにより、システムに不要なノイズが侵入するグランド ループが発生する可能性があります。多くの設計はこの問題を見落としており、信号品質の低下につながっています。これは、周波数を考慮せずにグラウンディングの決定が行われた場合によく発生します。慎重に計画を立てると、この問題を防ぐことができます。

• 間違った接地点を使用する

不適切な接地場所を選択すると、シールド効果が低下する可能性があります。接地基準が不安定な場合、ノイズが適切にリダイレクトされない可能性があります。これにより、システムのパフォーマンスが不安定になる可能性があります。適切な接地点を選択することが重要です。

• シールド接続の品質が低い

接続が緩い、または不完全であると、抵抗が増加し、シールド効率が低下する可能性があります。たとえ小さな隙間であっても、システムにノイズが侵入する可能性があります。確実で継続的な接続を確保すると、パフォーマンスが向上します。高品質のインストールが必要です。

• ケーブルの種類と構造を無視する

ケーブルが異なれば、必要な接地方法も異なります。すべてのケーブルに同じ方法を適用すると、悪い結果が生じる可能性があります。ケーブル設計を理解することは、正しい技術を選択するのに役立ちます。これにより、不要なパフォーマンスの問題が回避されます。

• 信号アースとシールドアースを不適切に混合する

これらのアースを組み合わせると、敏感な回路にノイズが混入する可能性があります。それぞれに異なる役割があるため、個別に処理する必要があります。不適切な混合はシステムの信頼性を低下させる可能性があります。明確な分離によりパフォーマンスが向上します。

• 設置後のテストが不足している

検証をスキップすると、システムに隠れた問題が残る可能性があります。接地が効果的であるかどうかをテストしないと確認することは困難です。これにより、長期的なパフォーマンスの問題が発生する可能性があります。テストにより適切な実装が保証されます。

シールド層接地方法の応用

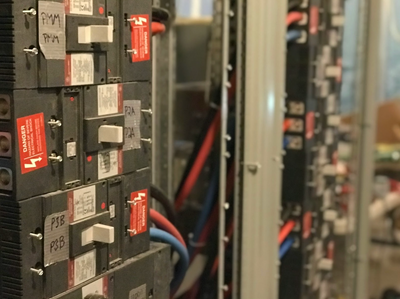

図 6. シールド配線を備えた産業用電気パネル

シールド接地方法は、信頼性の高い信号伝送を確保するためにさまざまな業界で広く使用されています。

1. オーディオシステム

オーディオ機器ではハムやノイズを防ぐためにシールドアースが採用されています。干渉を軽減することでクリアな音質を維持します。適切な接地により、安定した信号伝送が保証されます。これは、コンシューマー向けとプロ向けの両方のオーディオ設定において重要です。

2. RF および通信システム

高周波システムは、信号損失を防ぐために効果的なシールドに依存しています。接地は、通信回線における電磁干渉を制御するのに役立ちます。信頼性の高いデータ伝送が保証されます。これは、ワイヤレスおよびネットワーク機器に適しています。

3. 産業用制御システム

産業環境では、重機による電気ノイズがよく発生します。シールド接地により制御信号を干渉から保護します。システムの安定性と精度が向上します。これは自動化および監視システムにとって重要です。

4. 医療機器

精密な医療機器には、クリーンで安定した信号が必要です。シールド接地は、測定に影響を与える可能性のある干渉を防ぐのに役立ちます。これにより、診断ツールの正確な動作が保証されます。医療用途では信頼性が優れています。

5. データ伝送システム

高速データ ケーブルには、信号の整合性を維持するために強力なシールドが必要です。接地するとデータエラーの原因となるノイズが軽減されます。安定した高速通信をサポートします。これは、現代のデジタル システムでは優れています。

6. 配電システム

シールド接地は、電源ラインや機器のノイズを抑制するために使用されます。敏感なコンポーネントを電気的障害から保護するのに役立ちます。これにより、システムの効率と安全性が向上します。電源管理システムでは、適切な接地が重要です。

結論

シールド接地は、干渉を受けやすい回路から遠ざけることで、信号の完全性を維持する役割を果たします。システム周波数と設計要件に基づいて、単一点接地、多点接地、ハイブリッド接地などのさまざまな方法が適用されます。適切なケーブルの選択、接地戦略、設置方法は、全体的なパフォーマンスに大きな影響を与えます。これらの原理を理解し、一般的なエラーを回避することで、システムは信頼性の高い動作と効果的なノイズ低減を実現できます。
