スライドスイッチガイド: 仕組み、種類、応用回路

この記事では、スライド スイッチとは何か、また回路内の電気の流れを制御するためにスライド スイッチがどのように使用されるかを学びます。そのシンボル、内部構造、動作原理がわかります。また、さまざまなタイプのスライド スイッチ、その電気仕様、利点、制限、および一般的な用途についても説明します。さらに、スライド スイッチがトグル スイッチやパドル スイッチとどのように比較されるか、および回路に適切なスイッチを選択する方法についても説明します。

カタログ

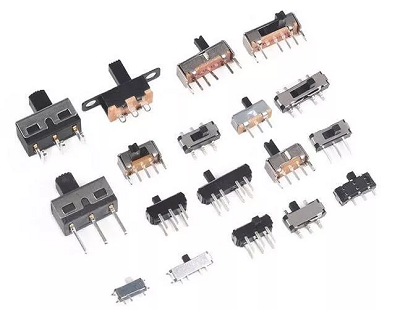

図 1. スライド スイッチ

スライドスイッチとは何ですか？

スライド スイッチは、回路内の電流の流れを制御するために使用される小型の手動電気機械スイッチです。小さなスライダーをある位置から別の位置に移動して、回路をオンまたはオフにしたり、接続を変更したりすることで操作します。スライド スイッチは、コンパクトで操作が簡単なため、電子機器、回路基板、制御パネルでよく使用されます。簡単なスライド動作で電力を手動で有効または無効にすることができます。スライド スイッチは、その信頼性とシンプルな設計により、家庭用電化製品、電源制御、小型電子モジュールで広く使用されています。

スライドスイッチの記号

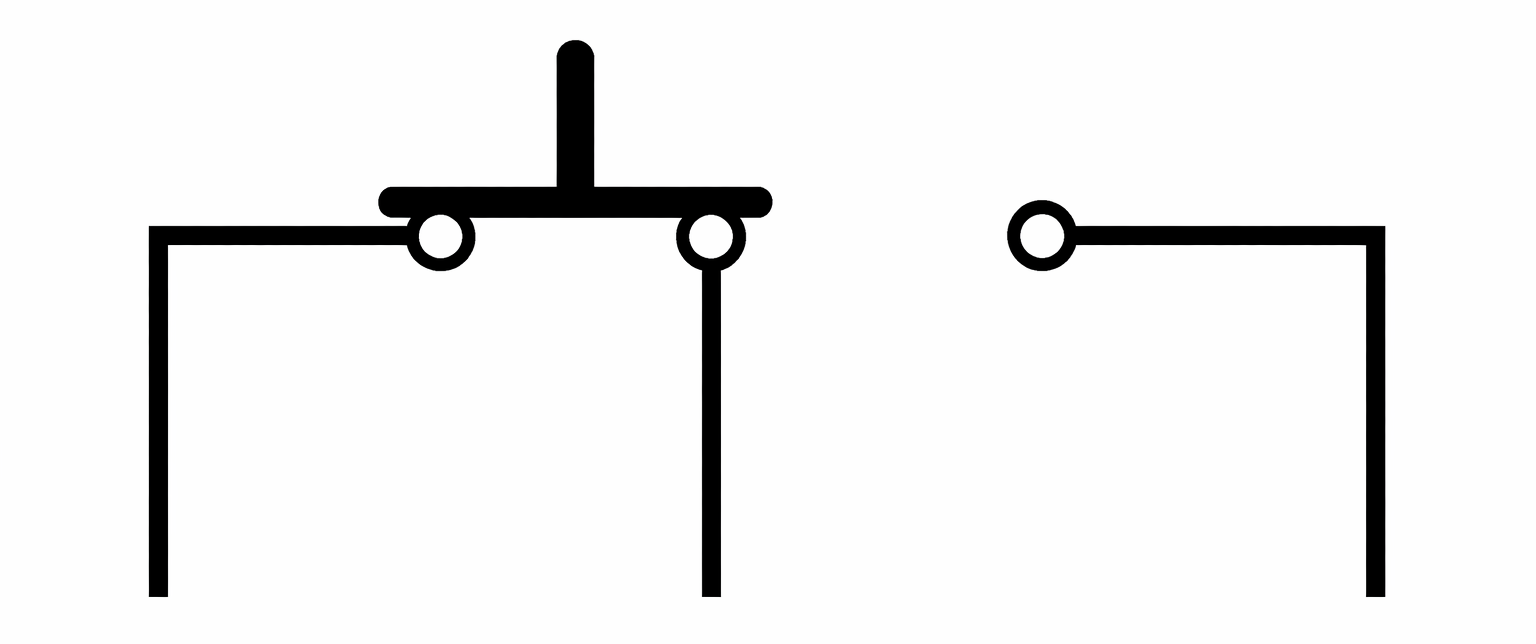

図 2. スライド スイッチの記号

電気回路図では、スライド スイッチのシンボルは、電気回路の開閉に使用されるスイッチング デバイスを表します。通常、シンボルは固定接続ポイントと、端末間のスイッチング パスを示す可動線で構成されます。この図は、スイッチが回路のさまざまな部分をどのように接続するかを理解するのに役立ちます。正確な記号は、図に示されているスイッチ構成に応じて若干異なる場合があります。標準の回路図シンボルを使用すると、電子設計やトラブルシューティング中に回路図が明確で一貫性があり、解釈しやすくなります。

スライドスイッチの構造

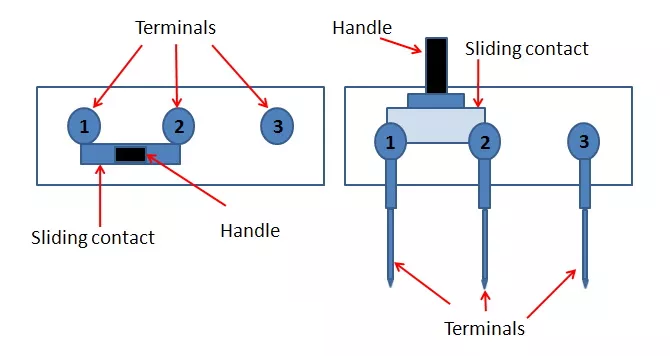

図3. スライドスイッチの構造

• ハンドル（スライダー）

ハンドルは、指で動かすスライド スイッチの外側の部分です。通常、安全な手動操作を確保するために、プラスチックまたは耐久性のある絶縁材料で作られています。ハンドルは固定経路に沿って水平に移動し、スイッチ内の内部接点の位置を変更します。

• 滑り接点（可動接点）

摺動接点は、スライダ機構に取り付けられた可動導電片です。通常、端子間の良好な電気的接触を確保するために金属で作られています。このコンポーネントは、スライダーを移動すると、さまざまな接触点を物理的に移動します。

• 端子

端子は、スライド スイッチを電気回路に接続する金属ピンです。これらはスイッチの本体から伸びているため、プリント基板 (PCB) にはんだ付けできます。各端子は、スイッチと回路の外部配線との間の接続点として機能します。

• ハウジング

ハウジングは、スライド スイッチの内部部品を密閉して保護する外装です。通常、機械的強度と絶縁性を提供するためにプラスチックまたは金属で作られています。ハウジングは内部部品の位置を一定に保ち、ほこり、損傷、外部干渉から保護します。

スライドスイッチの動作原理

スライド スイッチの動作原理は、内部接点間の接続を変更するスライド アクチュエータの動きに基づいています。スライダーを片側に押すと、内部接点がスイッチ内の特定の端子と揃います。この調整により、スイッチの位置に応じて電気経路が完成するか、接続が切断されます。接点が 2 つの端子をブリッジすると、回路に電流が流れる可能性があります。スライダが接点から離れると回路経路が遮断され、電流が流れなくなります。この単純なスライド動作により、スイッチは回路の電気的状態を手動で制御できます。この単純なメカニズムにより、スライド スイッチは多くの電子システムで信頼性の高い手動制御を提供します。

スライドスイッチの種類

SPDTスライドスイッチ

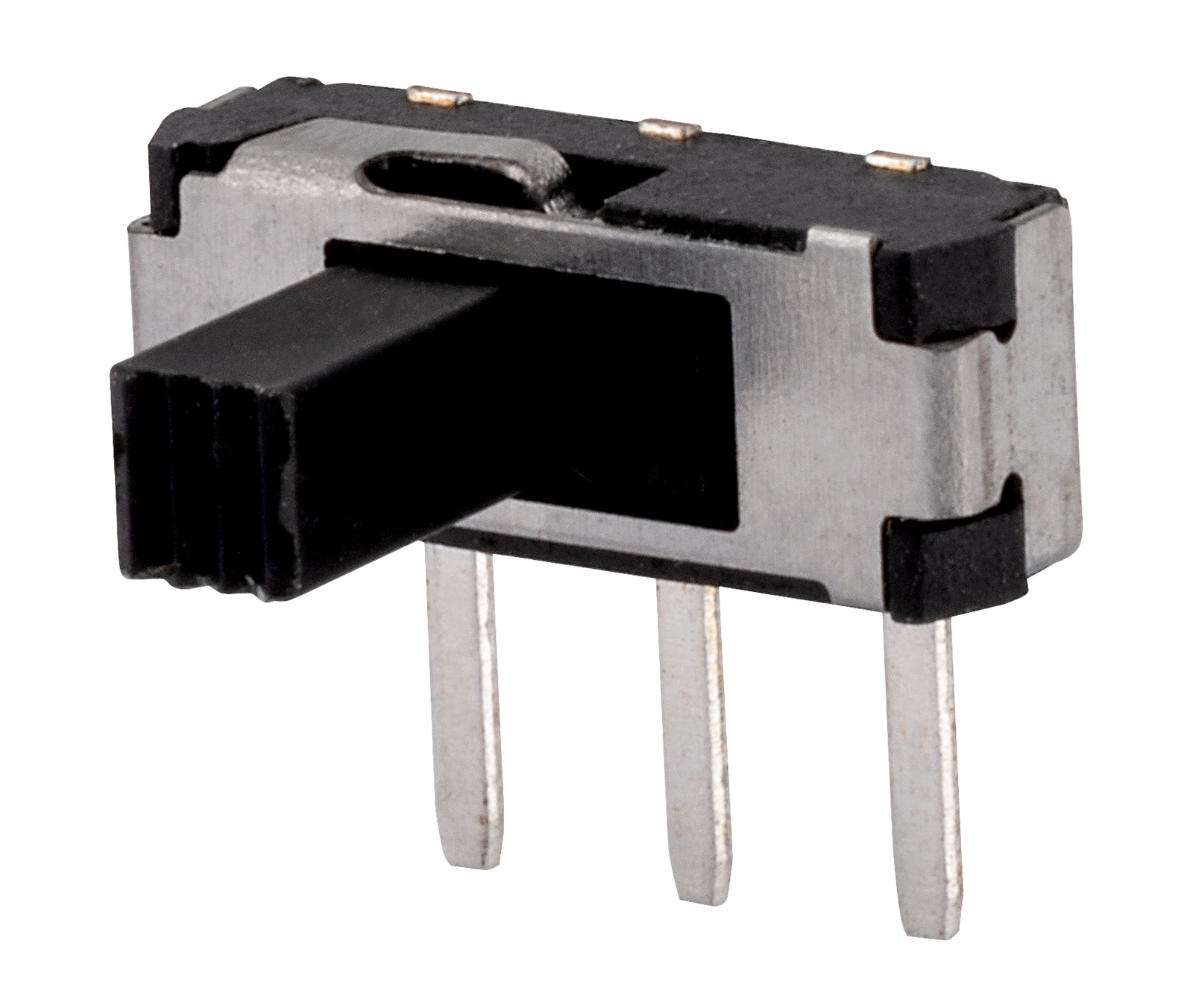

図 4. SPDT スライド スイッチ

SPDT (単極双投) スライド スイッチは、1 つの入力端子を 2 つの可能な出力端子の 1 つに接続するスイッチです。2 つの異なる接続ポイント間をスライドできる単一の可動接点が含まれています。スライダーがある位置に移動すると、入力端子が最初の出力端子に接続されます。スライダーが反対側に移動すると、接続が 2 番目の出力端子に変わります。この切り替え動作により、1 つの回路パスを 2 つの異なる電気ルート間でリダイレクトできます。図に示す設計は、スライド アクチュエータが移動するにつれて端子間の接続がどのように変化するかを示しています。この単純なスイッチング構成のため、SPDT スライド スイッチは基本的な信号または回路の選択に一般的に使用されます。

SPSTスライドスイッチ

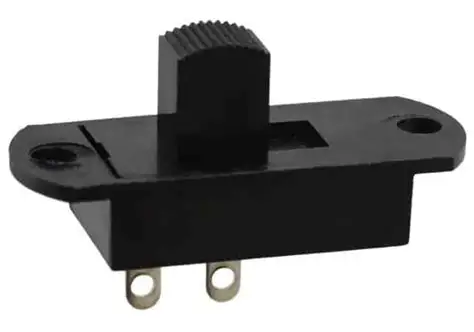

図 5. SPST スライド スイッチ

SPST (単極単投) スライド スイッチは、単一の電気回路の制御に使用される最も単純なタイプのスライド スイッチです。入力端子と出力端子が 1 つずつあり、スライド操作により接続または切断されます。スライダーを ON 位置に移動すると、内部接点が 2 つの端子を接続します。スライダがOFF位置に移動すると接点が離れ、電気経路が遮断されます。この単純な機構は、電流の基本的な ON/OFF 制御として機能します。図に示す構造は、スライダが 2 つの位置の間を移動して接続を制御する方法を示しています。SPST スライド スイッチはそのシンプルさから、簡単な電源切り替え機能として広く使用されています。

DPSTスライドスイッチ

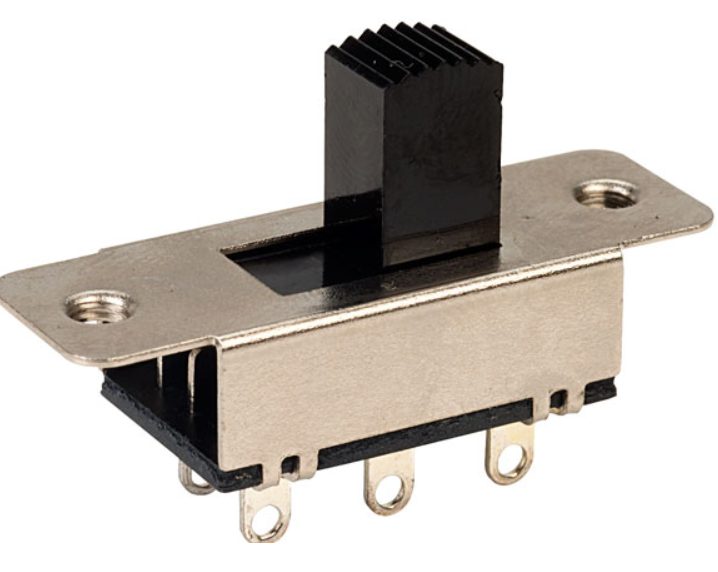

図 6. DPST スライド スイッチ

DPST (二極単投) スライド スイッチは、1 回のスライド アクションで 2 つの独立した回路を同時に制御するように設計されています。これには、スライダーが操作されると一緒に動く 2 つの別々の内部スイッチング パスが含まれています。スライダーを ON の位置まで押すと、両方の回路が同時に接続されます。OFF の位置に移動すると、両方の接続が同時に開きます。この設計により、2 つの電線を 1 つの手動制御で同時に切り替えることができます。図に示されている構成は、1 つのスライド動作が 2 つの内部スイッチング パスにどのように影響するかを反映しています。DPST スライド スイッチは、2 つの回路を同期して制御する必要がある場合によく使用されます。

DPDTスライドスイッチ

図 7. DPDT スライド スイッチ

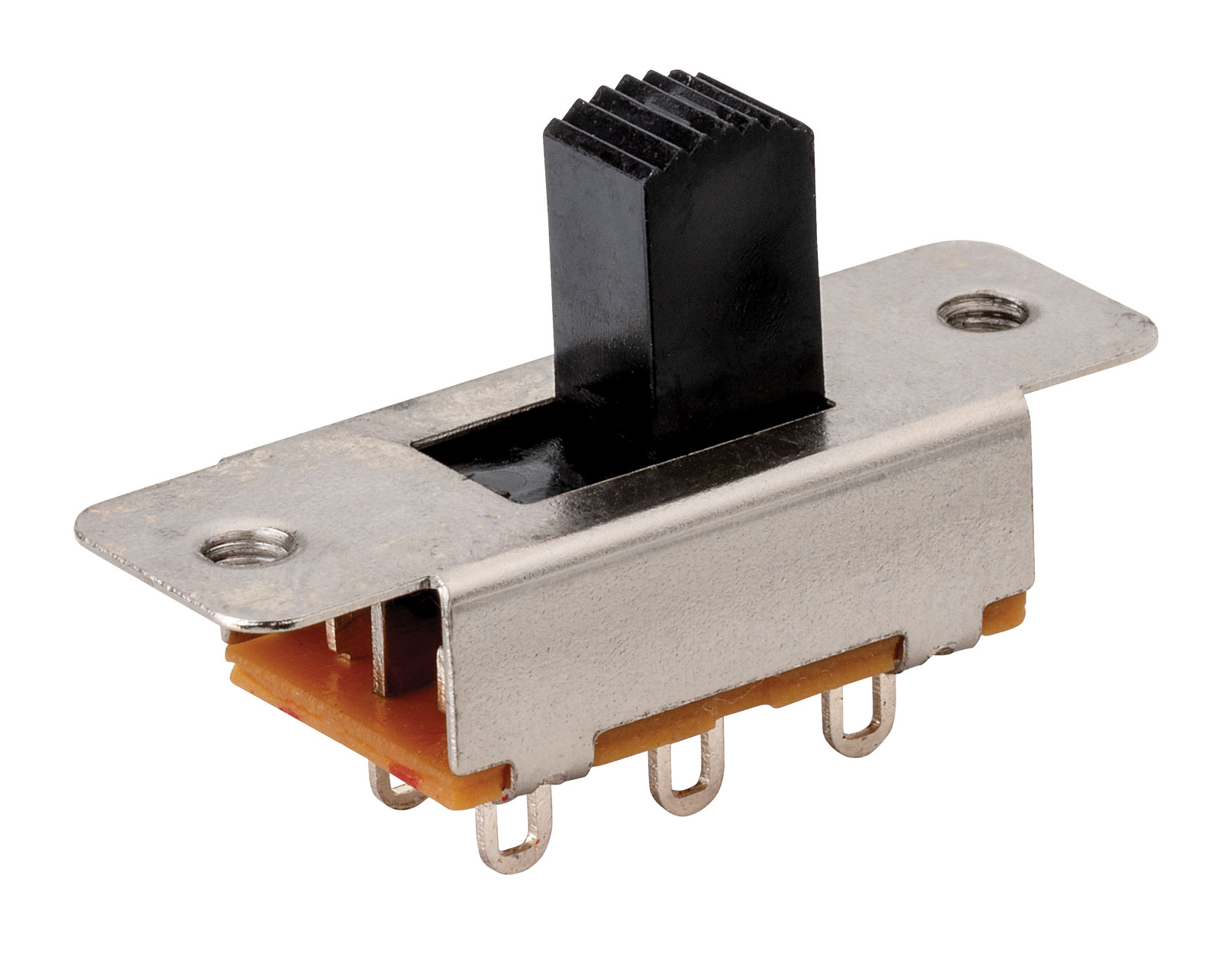

DPDT (Double Pole Double Throw) スライド スイッチは、2 つの別々の回路を制御し、それぞれを 2 つの異なる出力パス間で切り替えることができるスイッチング デバイスです。これには 2 つのポールが含まれており、それぞれに 2 つの可能な接続ポイントがあります。スライダーが動くと、両方の回路の接続位置が同時に変わります。これにより、各回路はスライダーの位置に応じて 2 つの異なる端子経路を交互に切り替えることができます。図に示されているスイッチング構造は、このデュアル スイッチング機能をサポートするために複数の端末がどのように配置されているかを示しています。この機能により、DPDT スライド スイッチは、2 つの接続変更を同時に必要とする回路に柔軟なスイッチング制御を提供します。

スライドスイッチの電気仕様

パラメータ	仕様
定格電圧	小型PCBスライドスイッチの標準定格DC12V～50V
電流定格	0.3 A ～ 3 A（スイッチのサイズと接点の設計に応じて）
接触抵抗	接点が閉じているとき、≤ 20 mΩ (代表値)
絶縁抵抗	DC500Vにて≧100MΩ
絶縁耐力	端子間 AC500V～1000V 1分間
動作温度範囲	−20°C ～ +85°C の標準動作範囲
機械的寿命	10,000 – 50,000 スイッチング サイクル
電気的寿命	定格負荷で 5,000 ～ 10,000 スイッチング サイクル
端子の種類	PCB スルーホール ピンまたははんだラグ端子
接点材質	銀メッキ銅合金または真鍮接点
接点の定格	DC50V時0.3AまたはDC12V時3A（共通定格）
スイッチ力	100 gf – 300 gf スライダー作動力
移動距離	位置間のスライダーの移動は 2 mm ～ 4 mm
断熱材	高温熱可塑性プラスチック (UL94 V-0 定格)
端子間隔	2.54 mm ～ 5.08 mm の標準 PCB ピッチ

スライドスイッチの利点と限界

スライド スイッチは、シンプル、安価、使いやすいため電子回路で使用されていますが、いくつかの制限もあります。

スライドスイッチのメリット

• シンプルな手動制御により、多くの電子機器のスライド スイッチを簡単に操作できます。

• コンパクトなサイズなので、小さな回路基板やポータブル機器に簡単に取り付けることができます。

• 製造コストが低いため、大型電子製品に経済的です。

• 明確な ON/OFF 位置により、スイッチング状態が視覚的にわかります。

・信頼性の高いメカニカル構造により、基本回路において安定したスイッチング性能を発揮します。

• 標準のはんだ端子を使用してプリント基板に簡単に取り付けられます。

スライドスイッチの限界

• 機械的接点は、スイッチング サイクルを何度も繰り返すと摩耗する可能性があります。

• 電子スイッチまたはソリッドステート スイッチに比べて、スイッチング速度が制限されます。

• サイズが小さいと、設計によっては手動操作が困難になる場合があります。

• 高電力または大電流のスイッチング用途には適していません。

• ほこりや湿気にさらされると、長期的なスイッチングの信頼性に影響を与える可能性があります。

スライドスイッチの用途

1. 家庭用電化製品

スライド スイッチは、ラジオ、スピーカー、電子機器などの小型家電製品でよく使用されます。簡単なスライド動作で電源や基本機能を手動で制御できます。コンパクトなサイズなので、内部スペースが限られているデバイスに最適です。

2. 携帯型電子機器

多くのポータブル デバイスは、電源制御やモード選択にスライド スイッチを使用します。例としては、ハンドヘルド電子機器、バッテリ駆動モジュール、小型通信デバイスなどが挙げられます。スイッチは、デバイスがオンかオフかを示す明確な物理位置を提供します。

3. 電子玩具

スライド スイッチは、電力を制御したり、音や照明機能を作動させたりするために、電池式玩具で広く使用されています。繰り返しの手動使用に適した、シンプルで耐久性のあるスイッチング ソリューションを提供します。小さいサイズは、コンパクトなおもちゃの筐体内にもよく収まります。

4. コントロールパネル

産業用または電子制御パネルには、動作モードを選択したり、特定の機能を有効にしたりするためのスライド スイッチが含まれている場合があります。このスイッチは、設定を手動で変更するための明確かつ直接的な方法を提供します。簡単な操作で機器の制御が容易です。

5. DIY エレクトロニクスとプロトタイピング

スライド スイッチは、電子プロジェクト、プロトタイピング ボード、開発キットでよく使用されます。これらにより、テストや実験中に回路の状態を手動で制御できます。シンプルな構造により、カスタム電子設計に簡単に統合できます。

6. 電池選択回路

一部の電子システムでは、回路内のバッテリー電源を接続または切断するためにスライド スイッチを使用します。これにより、小型電子機器の電源を手動で管理できるようになります。スライド動作により、電力線間の接続を制御する簡単な方法が提供されます。

スライド スイッチ vs トグル スイッチ vs パドル スイッチ

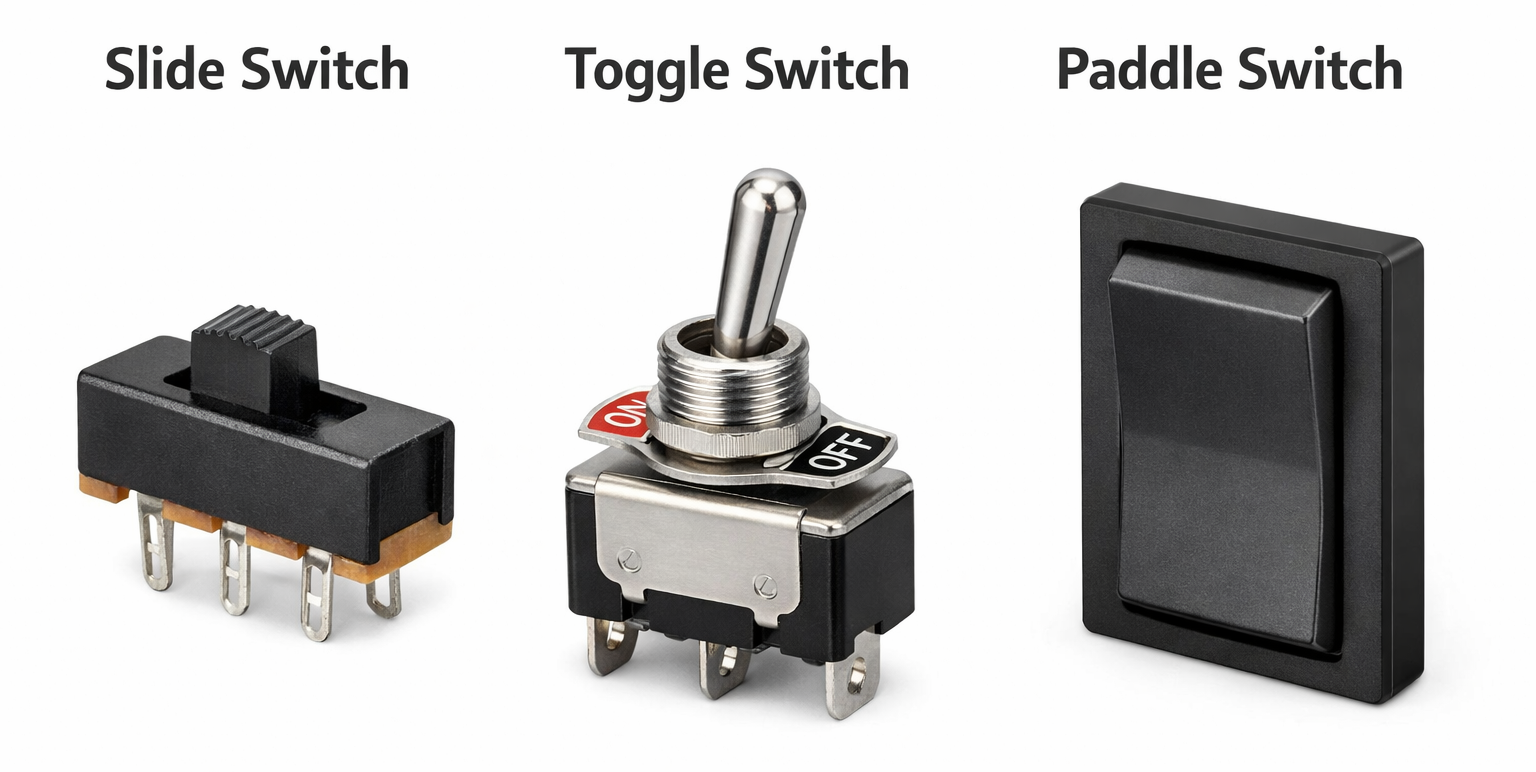

図 8. スライド スイッチ vs トグル スイッチ vs パドル スイッチ

特徴	スライドスイッチ	トグルスイッチ	パドルスイッチ
操作方法	スライド動作	レバー反転動作	平らなパドル面をプレスする
ユーザーインタラクション	左または右にスライド	レバーを上下に倒す	パドルを押します
機械設計	コンパクトリニアスライダ	レバーベースのアクチュエーター	大型フラットアクチュエータ
取り付けスタイル	PCBまたはパネルマウント	パネルマウント	壁またはパネルマウント
サイズ	小さくてコンパクト	中型サイズ	より大きなデザイン
視覚的位置インジケーター	スライダーの位置をクリアする	レバーの向きが状態を表す	パドルの位置が状態を示す
典型的な制御	簡単な回路制御	回路切替制御	照明の電力制御
操作性の良さ	シンプルなスライド動作	レバーを反転する必要があります	簡単なプレス操作
インストール	PCBにはんだ付けされることが多い	パネル穴を通して取り付け	壁プレートに設置
デバイスの統合	電子機器の内部で使用される	機器パネルに使用	室内制御システムに使用される
制御精度	小規模回路に最適	さまざまな回路に対応	手動ルームコントロール用に設計
耐久性	中程度の機械的寿命	一般に強い機械的寿命	頻繁に手動で使用するように設計されています
切り替えスタイル	リニアなスイッチング動作	回転レバーの動き	押すことによる切り替え
一般的な環境	電子機器および小型機器	産業用または機器用パネル	住宅または建物の制御
ビジュアルデザイン	最小限でコンパクト	機械的で露出している	モダンでフラットな表面

適切なスライド スイッチを選択するにはどうすればよいですか?

1. 電気定格の決定

最初のステップは、スイッチが使用される回路の必要な電圧と電流のレベルを確認することです。選択したスライド スイッチには、これらの値を安全にサポートする電気定格が必要です。適切な定格のスイッチを選択すると、過熱を防ぎ、回路の安定した動作が保証されます。

2. 適切な取り付けタイプを選択します

スライド スイッチは、PCB 取り付けやパネル取り付けなど、さまざまな取り付けスタイルで利用できます。取り付けタイプは、デバイスまたは回路基板の機械設計に一致する必要があります。適切に取り付けると、スイッチがしっかりとフィットし、動作中に確実に機能します。

3. スイッチのサイズと寸法を考慮する

スライド スイッチの物理サイズは、デバイスの利用可能なスペースと一致する必要があります。スイッチ寸法、端子間隔、スライダ移動量を確認してください。適切なサイズのスイッチにより、スムーズな取り付けと快適な操作が保証されます。

4. 必要なポール数とスロー数を確認する

スライド スイッチの構成が異なると、電気回路の接続オプションも異なります。必要なポールとスローの配置は、目的の回路制御機能と一致する必要があります。正しい構成を選択すると、スイッチは必要なスイッチング タスクを確実に実行できます。

5. 耐久性と機械的寿命の評価

機械的寿命定格は、摩耗が発生する前にスライド スイッチが何回のスイッチング サイクルを実行できるかを示します。頻繁な切り替えが必要なデバイスでは、機械的寿命が長くなるように設計されたスイッチを使用する必要があります。これにより、長期間使用しても信頼性の高いパフォーマンスを維持できます。

6. 環境条件を考慮する

温度、湿度、ほこりなどの環境要因は、スイッチの性能に影響を与える可能性があります。予想される動作環境に合わせて設計されたスイッチを選択すると、長期的な信頼性が向上します。これは、過酷な条件または屋外条件で使用されるデバイスにとって特に重要です。

結論

スライド スイッチは、スライド動作で電気回路を制御するために使用されるシンプルで信頼性の高いデバイスです。小型、低コスト、簡単な操作により、多くの電子機器や回路基板で一般的に使用されています。部品、動作原理、タイプ、仕様を理解することは、回路に適したスイッチを選択するのに役立ちます。電気定格、サイズ、構成に基づいて正しいスライド スイッチを選択すると、安全で効果的な回路制御が保証されます。
