ガルバニック分離を備えた新しいAllegro ACS773電流センサー

自動車、産業、および再生可能エネルギーシステムの絶え間なく進化する景観では、精度、信頼性、および費用効率が成功のために極めて重要です。これらの属性を例示するアレグロマイクロシステムから画期的な電流センサーICであるACS773を入力します。比類のない精度、迅速な応答時間、革新的な設計により、ACS773は現在のセンシングテクノロジーで新しいベンチマークを設定しています。このブログは、ACS773を深く掘り下げ、電気自動車の充電から再生可能エネルギーシステムに至るまでの産業における堅牢な機能、多用途のアプリケーション、および変革的役割を調査しています。設計エンジニアであれ、システムアーキテクトであれ、最先端の現在のセンサーに興味を持っている場合でも、この包括的なガイドは、ACS773がクラスのリーダーとして際立っている理由について貴重な洞察を提供します。

カタログ

1。ACS773の概要

2。ACS773のアプリケーション

3。ACS773の特性と利点

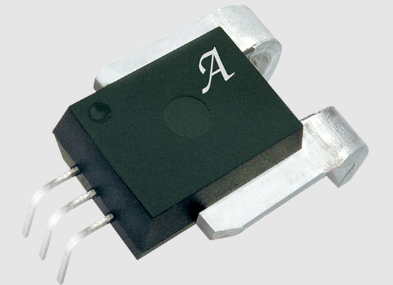

The New Allegro ACS773 Current Sensor with Galvanic Isolation

ACS773の概要

ACS773 ALLEGROのユニークなCBパッケージで提示されている自動車および産業用アプリケーション向けに細心の注意を払って設計された高度な電流センサーです。このセンサーは200kHzの周波数で機能し、50A〜400Aの範囲の適応可能な電流センシング機能を提供します。わずか100μΩの内部経路抵抗により、エネルギー損失を最小限に抑えます。このコンポーネントは、典型的な室温から極端な熱環境まで、温度条件が変化する場合でもこの精度を維持する、運用寿命よりも+/- 2.1％の顕著な精度で有名なシリーズの一部です。センサーは、2.5μsの迅速な応答時間を示し、即時の過電流保護のための機器、および安全性が最優先事項を保持するシステムに対してアクティブになります。強化されたガルバニック分離が組み込まれ、全体的なコンポーネントコストの削減に大きな影響を与えます。このICは、 ACS772 ACS773バリアントのバリアントまたは3.3V供給。

ACS773は、主にオンボード充電器（OBC）、DC/DCコンバーター、およびインバーター管理で、自動車の球体内で理想的な利用を見つけ、多様な自動車システム全体で汎用性を強調しています。その機能を産業環境に拡張し、運動規制、負荷監視、効率的な電源管理の支援を受けます。Allegroのカスタムパッケージは、コンパクトなデザインを提供し、現在の消費量を減らし、精度に関するライバルの現在のセンサーモジュールを上回ります。パッケージライン内で、特に2.5μsの最速応答時間を達成します。

ACS773のアプリケーション

ACS773電流センサーは、正確な電流測定が支配的な重要性を持つ多様なフィールドでそれ自体を区別します。産業や自動車技術などのセクターで広く支持されており、50Aを超える連続的で高電流レベルを監視する精度を確保することにより、システムのパフォーマンスを改善します。信頼できる電気分離とともに2.5μsの迅速な応答時間は、システムの信頼性と安全性を大幅に強化します。

自動車アプリケーション：オンボード充電器を超えて

自動車革新の中で、ACS773は、主に電気自動車のオンボードチャージャー（OBC）で顕著な地位を保持しています。充電システムの効率を改良し、持続可能なエネルギーソリューションの追求を支持しています。センサーの粒状精度は、充電の不規則性を特定し、それによってバッテリー寿命を維持するのに役立ちます。熱の課題とEMIの取り扱いは、これらのコンテキストで有利であることが証明されています。コンパクト充電モジュールの設計に成功するには、システム統合の包括的な把握が必要になり、高流を管理する能力が向上します。

電気自動車充電ステーション

EV充電ステーションにおけるACS773の統合は、優れた運用基準の維持におけるその役割を示しています。このセンサーによって可能になった実際の監視と綿密なエネルギー分布は、充電ステーションでは支配的です。直感的で堅牢なインターフェイスを構築する際の専門知識は、満足度を大幅に高め、より広いEVの取り込みを促進することができます。効果的な負荷管理と車両の互換性戦略は、スムーズな運用フローを確保する上で大きな役割を果たします。

インバーターと電源

再生可能エネルギーの世界、主にインバーターと電源供給の世界では、ACS773は驚くべき利点を提供します。その正確な電流検出は、非効率性と回避過負荷の脅威を緩和することにより、太陽および風力エネルギー溶液の理想的な機能を支えています。高度なデータ分析によって強化されたフィードバックメカニズムの実装は、このセンサーの電力変動を予測および中和する可能性を活用し、エネルギー出力を最大化することができます。再生可能システムの景観が変化するにつれて、スマートグリッドの進歩と整合するセンサーを組み込むと、消費と流通の方法論が再定義されます。

過電流検出

ACS773の顕著な能力は、過電流条件を特定するのに習熟することです。さまざまな状況で保護者として機能し、予期せぬパワースパイクの中でシステムの完全性を維持します。このセンサーで従来の過電流保護を濃縮すると、安全性と信頼性が向上します。実用的なアプリケーションからの洞察は、これらの進歩がパフォーマンスの結果を高めるだけでなく、ダウンタイムとメンテナンス費用も削減することを実証しています。

ACS773の特性と利点

特徴	利点
AEC-Q100グレード1資格	自動車の高い信頼性とコンプライアンスを保証します業界標準。
典型的な2.5μs出力応答時間	高速電流センシングの迅速な応答を提供します。
3.3 V供給操作	最新の低電圧システムとの互換性を有効にします。
超低電力損失：100μΩ内部導体抵抗	エネルギーの損失を最小限に抑え、電力の効率を改善しますシステム。
強化されたガルバニック分離	経済的なハイサイド電流センシングが可能になります高電圧システム。
UL60950-1で認定された4800 VRMS誘電体強度	高電圧の安全性と信頼性を保証しますアプリケーション。
業界をリードするノイズパフォーマンス	独自の帯域幅と信号の品質を改善しますアンプとフィルターの設計。
統合シールド	容量性結合を減らし、オフセットのドリフトを防ぎますハイサイド、高電圧システム。
デジタルプログラムおよび補償ゲインとオフセット	完全な動作にわたって総出力精度を高めます温度範囲。
小さなパッケージサイズ	マウントとコンパクトなデザインへの統合を簡素化します。
モノリシックホールIC	高い信頼性と堅牢性を提供します。
ACまたはDC電流に比例した出力電圧	ACおよびDCの多用途の電流測定をサポートしますアプリケーション。
精度のために工場でトリミングされました	外部を必要とせずに正確な出力を保証します較正。
非常に安定した出力オフセット電圧	異なる間に一貫したパフォーマンスを維持します動作条件。
