480Vの3フェーズパワーシステムの理解：配線構成、利点、およびアプリケーション

このガイドは、480ボルトの三相電力とは何か、そしてそれが工場や大きな建物で使用される理由について説明します。この種のパワーがどのように機能するか、それが配線できるさまざまな方法（デルタやワイなど）、そして最も便利な場所をカバーしています。重機に電力が届く方法や、企業がより高い電圧を使用する理由に興味がある場合は、この記事で段階的に説明します。

カタログ

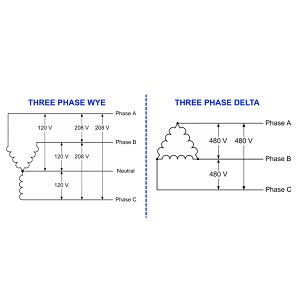

三相配線構成とは何ですか？

産業および商業用電気システムでは、三相配線が重要です。これにより、電気を効率的かつ一貫して分散させることができます。米国では、これらのシステムは通常、480ボルトの供給電圧で動作します。ただし、電気が機器に到達するまでに、通常、自然なラインの損失により約460ボルトに低下します。このドロップは、システムのコア機能に影響を与えません。これは、ソースを負荷に接続する一連のコンダクターを通じて安定した電力をもたらします。これらのシステムで使用される2つの一般的な構成は、デルタとワイ（または星）です。各セットアップには明確な機能があり、特定の運用上のニーズに適しています。

で デルタ セットアップ、発電機または変圧器の3つの巻線は、閉じた三角形に接続されています。各コーナーは位相を表し、中性を介してではなく、線間の電力が流れます。ニュートラルワイヤがないため、このシステムはライン間接続のみをサポートします。これにより、配線が簡素化されますが、ニュートラルを必要としないバランスの取れた負荷に制限します。この構成は、3フェーズ機器のみが実行されているシステムでよく使用されます。

ワイ セットアップは、3つの巻線のそれぞれの一方の端を共有中心点に接続します。これはニュートラルです。この設計により、ラインツーラインとライン間接続の両方が可能になり、システムがより柔軟になります。単相デバイスを含む幅広い機器をサポートし、混合ロード環境でうまく機能します。このため、さまざまな電力要件の組み合わせを満たす必要がある大規模なシステムでは、WYEが好まれることがよくあります。

480Vの三相電力はどのように機能しますか？

480Vの3相電力システムは、それぞれ120度相殺される3つの交互の電流を使用します。このタイミングの違いは、パワーが常にスムーズかつ一貫して流れていることを意味します。1つのフェーズが低下している場合でも、別のフェーズが上昇しており、安定した電源を作成します。3つの導体、フェーズA、B、およびCのそれぞれは、それらの間に480ボルトを運びます。さまざまな時期に電圧ピークに到達するため、システムは単相電力で見られるディップとサージを回避します。このセットアップは、中断することなくマシンを実行するのに最適です。

このシステムの主な強さは、フェーズの間隔の方法にあります。1つのフェーズが最も低いポイントにある場合、別のフェーズが最高点またはその近くにあります。このバランスにより、安定した出力が確保され、フリッカリング、変動、電力損失が減少します。結果は、特に一貫したエネルギーに依存する工業用マシンの場合、よりスムーズで信頼性の高いパフォーマンスです。また、このシステムは、電力荷重が3行に分割されているため、必要なワイヤのサイズも縮小します。これにより、材料コストが削減され、設置が容易になります。電力を均等に広めることにより、システムは突然の電圧の変化を防ぎ、摩耗や損傷から機器を保護するのに役立ちます。要するに、480Vの3フェーズパワーは、信頼性が高く、効率的でバランスの取れたエネルギーを提供します。

3ワイヤのデルタ構成

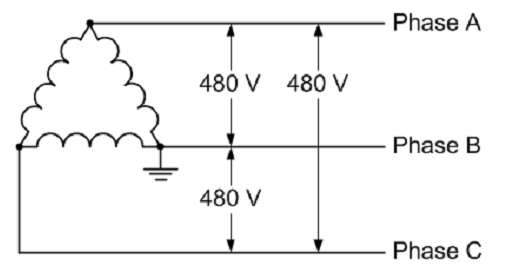

図2.三線デルタ構成

デルタ構成 、産業用配電で一般的に使用される、トランスまたはモーターの3つの巻線を閉ループパターンで配置し、次の開始に接続された巻線の各端を並べます。これは三角形のような形状を形成するため、「デルタ」という名前です。WYEなどの他の構成とは異なり、Deltaシステムはニュートラルワイヤを使用しません。この不在は、特定の高需要アプリケーションに効果的にしながら、配線とインフラストラクチャを簡素化します。このセットアップでは、L1、L2、およびL3とラベル付けされた3つのフェーズラインのそれぞれは、三角形の角の1つで接続されています。ニュートラルがないため、線と中性の間ではなく、線の間で電圧が直接測定されます。このラインツーライン電圧構成は、より高い電力伝達をサポートし、デルタシステムを頑丈な3相負荷に特に適しています。

デルタ構成の利点の1つは、スタートアップで大幅な電力を必要とする大きなモーター、コンプレッサー、およびその他の機械に電力を供給するための高い開始トルクを提供する能力です。これにより、デルタシステムは、産業環境、製造工場、その他の高負荷環境に最適です。デルタ構成は、ある程度の運用冗長性を提供します。3つのフェーズのいずれかが故障ま​​たは切断された場合、残りの2つは容量が減少しているにもかかわらず、電力を供給し続けることができます。「Open Delta」操作と呼ばれるこの機能は、継続的な動作が必要なシステムで貴重な回復力を提供します。

もう1つの利点は、高調波の歪みに対するデルタ構成の抵抗、または機密装置を妨げる可能性のある電気ノイズです。デルタシステムの電流はクローズドループ内で循環するため、多くの種類の高調波をキャンセルする傾向があり、よりクリーンで安定した電源に貢献します。ただし、この構成には制限がないわけではありません。ニュートラルワイヤの欠如は、システムが、三相と単相デバイスの両方が使用される混合ロード環境に適していないことを意味します。これにより、照明、コンセント、およびその他の単相負荷が一般的な商業または住宅の設定では、デルタシステムが汎用性が低くなります。

四wire wye構成

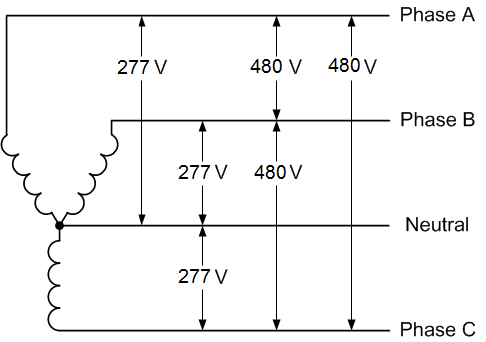

図3. 4線式ワイ構成

四線 ワイ構成、Star構成とも呼ばれ、商業および産業の配電で最も一般的に使用される電気システムのセットアップの1つです。その設計には、3位の導体とニュートラルと呼ばれる4番目のワイヤーが含まれます。この追加のニュートラルワイヤは、4線型ワイを他の構成と区別するものであり、3相と単相の両方の電気荷重を効率的に供給する汎用性を与えます。この柔軟性のため、多くの場合、さまざまな種類の機器やデバイスがさまざまな電圧を必要とする複合使用システムに好ましい選択です。

WYE構成では、3つの相ワイヤのそれぞれが、ニュートラルまたは星点と呼ばれる共通の中央点に接続されています。この中心点は、中性ワイヤとして接地され、外側に拡張されています。3相線のうちの2つの間の電圧は等しく、位相では120度間隔が並んでおり、バランスの取れた3相システムを提供します。米国では、これにより、任意の2つのフェーズの間に480ボルト、単一相とニュートラルの間で277ボルトが発生します。このデュアル電圧機能は、重機（480Vの三相電力を必要とする）と標準の照明またはオフィス機器（277V単相電力で走る）の両方を操作する必要がある建物または施設に最適です。

4線型WYEシステムの利点の1つは、長距離にわたるエネルギー損失を最小限に抑える能力です。ニュートラルワイヤを含めると、システムのバランスの取れた負荷のバランスをより効果的にバランスさせ、すべてのフェーズが等しく負荷されているわけではないシステムで、戻り電流を安全に運ぶのに役立ちます。これにより、ニュートラルパスを欠く構成と比較して、エネルギー効率が向上し、より低いライン損失が生じます。この構成は、背の高いオフィスビル、大工場、病院、学校などの場所で便利です。同じシステムから277Vと480Vの両方の電力を提供できるため、配線が容易になり、変圧器などの余分な機器が必要になり、設置コストの削減に役立ちます。また、ニュートラルワイヤは、電圧を安定させ、長距離にわたる電力損失を減らし、システムをより安全で信頼性を高めるのに役立ちます。

240Vおよび480Vシステムの配線カラーコード

配線の適切なカラーコーディングは、間違いを防ぎ、安全性を保証します。米国では、National Electrical Code（NEC）は、三相システムでワイヤを識別するためのガイドラインを提供しています。

システムタイプ	導体	カラーコード
240V単相	1行目（L1）	黒
	2行目（L2）	赤
	ニュートラル（n）	白
	グラウンド（PE）	黄色 /裸の緑 /緑
240V三相	L1	黒
	L2	赤
	L3	青
	ニュートラル（使用する場合）	白
	グラウンド（PE）	黄色 /裸の緑 /緑
480V三相	L1	茶色
	L2	オレンジ
	L3	黄色
	ニュートラル（使用する場合）	グレー
	グラウンド（PE）	黄色 /裸の緑 /緑

460Vと480Vの違い

側面	480V	460V
電圧のタイプ	分布電圧	利用電圧
ソース	ユーティリティまたはトランスから送信されます	ライン損失後の機器の電圧
典型的な使用	施設全体に配達されます	実行するように設計されているマシン/機器
電圧ドロップ	元の電圧レベル	通常、抵抗とラインの損失のために〜20V低くなります
機器の互換性	通常、480V機器とラベル付けされていません	ほとんどの産業用マシンには、460V用にラベルが付けられて構築されています
許可されたバリエーション	機器には指定されていません	通常±20V
一般的な構成	デルタシステムまたはワイシステムを介して提供できます	システム構成にも依存します
アプリケーションコンテキスト	産業式配電	産業機器操作
世帯比較	住宅環境では使用されていません	典型的な世帯電圧（120V/240V）よりもはるかに高い
重要性	適切なシステム設計について理解する必要があります	機器が効率的かつ安全に実行されるようにします

480V 3つの位相システムの利点

480Vの三相電力を使用すると、産業業務に大きな利点があります。

効率と出力

3相システムは、電流量を増やすことなくより多くの電力を供給できるため、単相システムよりも効率的です。これは、使用されるワイヤーが薄くなる可能性があることを意味し、材料にお金を節約し、設置を容易にします。三相電力の式には、特別な乗数√3（約1.73）が含まれています。これは、同じ電圧と電流を使用して単相システムよりも多くの電力を運ぶことができることを示しています。そのため、工場や大規模な機械を備えた建物など、多くの電力を必要とする場所では、3相システムが一般的に使用されています。彼らはより多くのパワーを与え、セットアップのコストが安く、より効率的に全体的に働きます。

コストの削減とエネルギー使用の改善

より低い電流を使用すると、コストとエネルギー効率の両方で利点があります。電流が減少すると、ワイヤやケーブルなどの導体のサイズを最小限に抑えることができます。これは、より少ない導体がより少ない銅またはアルミニウムを必要とするため、材料コストの節約に直接変換されます。さらに、設置は容易になり、労働集約型が少なくなり、費用がさらに削減されます。電流が低下すると、抵抗性の損失が減少します。つまり、長距離にわたって電気が移動すると熱が失われることを意味します。これにより、システム全体の効率が向上します。時間が経つにつれて、これらの利点は蓄積され、運用コストの顕著な削減につながり、より持続可能で費用対効果の高いエネルギー管理に貢献します。

高い信頼性

このシステムは、高い信頼性を念頭に置いて設計されており、部分的な障害が発生した場合でも継続的な動作を保証します。たとえば、1つのフェーズが障害を経験したり、オフラインになったりした場合、システムは依然として機能することができますが、容量が減っています。この組み込みの部分的冗長性は、完全なシャットダウンに対する保護として機能し、中断することなくプロセスを継続できるようにします。このような回復力は、ダウンタイムが金銭的損失、安全上の危険、またはその両方につながる可能性のある業界で特に重要です。これは、製造、ヘルスケア、データセンターなどです。障害中に部分的な機能を維持することにより、システムは運用上の継続性を保護するだけでなく、インフラストラクチャ全体を損なうことなく診断、修復、および緩和に貴重な時間を提供します。

480Vの三相電力がどこで使用されますか？

このタイプの電力は、機器を効率的かつ確実に実行するために大量のエネルギーが必要な施設で一般的です。

電気モーター

電気モーター、特に重機に電力を供給する電動モーターは、確実に機能するために高い開始トルクと安定した電流を必要とします。480V 3フェーズパワーは、これを滑らかでバランスの取れた方法で提供します。これにより、電圧降下が減少し、モーターの摩耗と故障の2つの一般的な原因である過熱を防ぎます。製造床や市の水システムなどの環境では、モーターが継続的に継続的に動作したり、頻繁にオフにしたりすることが多い環境では、三相電力の耐久性とエネルギー効率がダウンタイムとメンテナンスを最小限に抑えるのに役割を果たします。

HVACシステム

大規模な暖房、換気、エアコン（HVAC）システムは、電流を引き出すコンプレッサー、ブロワー、ファンを使用します。480V 3相電力により、これらのコンポーネントが回路を過負荷にすることなく、または非常に厚い配線を必要とせずに実行されます。これは、それ以外の場合は低電圧システムに必要です。一貫したパワーフローは、サーバールームや操作者などの敏感な環境で安定した温度を維持し、機器の故障やエネルギー廃棄物のリスクを低下させます。

大規模な照明システム

広範かつ強力な照明カバレッジが必要な施設では、480Vの3相電力が安定した効率的なエネルギー供給を提供します。これは、広い領域を照らすハイベイ照明システムまたは屋外の投光照明アレイで重要です。一貫した電圧により、ちらつきが減少し、均一な光分布が保証されます。これにより、視界と安全性が向上するだけでなく、早期の電球やバラストの故障を防ぐことでメンテナンスのニーズが低下します。さらに、より高い電圧で照明回路を実行すると、電流が低くなり、トランスミッション損失が減少するため、時間の経過とともにエネルギー節約につながる可能性があります。

結論

480Vの三相電力システムは、産業および商業用アプリケーションに強力で効率的で安定したエネルギーソリューションを提供します。バランスの取れた負荷をサポートし、エネルギー損失を減らし、滑らかな機器の操作を可能にすることにより、企業はコストを削減し、高い信頼性を維持するのに役立ちます。DeltaやWYEなどの柔軟な構成と、4線式システムのデュアル電圧機能により、これらのセットアップは多様な運用上のニーズを満たすように設計されており、大型の電気インフラストラクチャのバックボーンになります。
