2N7002 NチャンネルロジックレベルMOSFETを理解する

この記事では、非常に用途の広いNチャネルロジックレベルMOSFETである2N7002の世界を掘り下げます。その効率と適応性が認識されているこの半導体成分は、さまざまな電子回路で深刻であり、主にエネルギー効率を高め、パフォーマンスを最適化しています。迅速な切り替え機能から、低電圧アプリケーションとの互換性まで、2N7002はコンパクトで信頼できるシステムを設計するためのお気に入りです。デジタルスイッチの動力供給、マイクロコントローラーベースのプロジェクトの促進、または持続可能なエネルギーソリューションの有効化など、2N7002の属性は、最新の電子機器に重要な選択肢となります。技術仕様、アプリケーション、および実用的な考慮事項を探りながら、このMOSFETが効率的で高性能デバイスの開発をどのようにサポートするかについての洞察を提供してください。

カタログ

1。2N7002MOSFETの概要

2。2N7002機能

3。2N7002MOSFETの使用

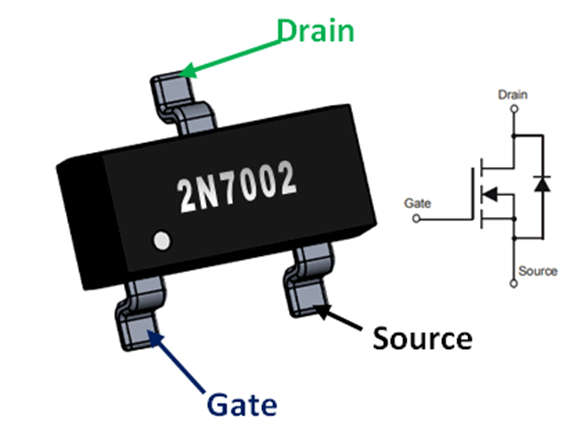

4。ピン構成

5。代替案と代替

Understanding the 2N7002 N-Channel Logic Level MOSFET

2N7002 MOSFETの概要

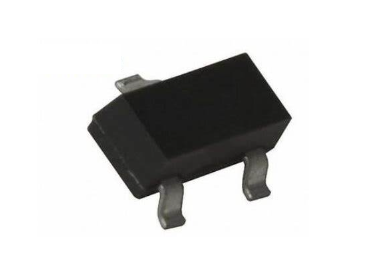

2N7002、NチャネルロジックレベルMOSFETは、離散半導体デバイスの世界で特別な場所を保持しています。多くの人に必要なこのコンポーネントは、主にスイッチまたはアンプとして使用されます。半導体材料で作られ、3つの端子で構築されています。2N7002の注目に値する側面には、州内抵抗が非常に低く、約2.1Vのゲートソースのしきい値電圧が含まれます。これらの品質により、主に3.3Vで動作する回路に適しているため、エネルギー効率が向上し、スイッチングパフォーマンスが最適化されます。

その強みとは対照的に、そのコンパクトSMDパッケージ（SOT-23）は特定の制限を示します。中程度に低い排水電流を持ち、最大200mAの連続的に確実に供給し、最大1aの最大電流スパイクを収容します。潜在的な損傷を防ぐために、実際のアプリケーションでこれらの運用上の制約を遵守することが重要です。2N7002は、一般に半導体のようなメーカーから供給され、温度範囲で-55°Cから150°Cで確実に動作し、200mWの電力散逸キャップを持っています。多くの場合、これらの仕様を順守する必要性を強調して、回路の完全性とパフォーマンスの信頼性を延長することができます。

2N7002機能

特徴	説明
タイプ	NチャンネルMOSFET
オンステート抵抗	< 5Ω
連続排水電流（ID）	200mA
排水管電圧（VDS）	60V
ゲートのしきい値電圧（vgs-th）（min）	1V
ゲートのしきい値電圧（VGS-TH）（最大）	3V
時間をかけます	15ns
時間をオフにします	8ns
パッケージタイプ	TO-92、SOT23-3L

2N7002 MOSFETの使用

2N7002 MOSFETは、低電流と電圧スイッチの熟練した取り扱いで知られるさまざまな電子回路で好まれています。そのアーキテクチャは、DC-DCコンバーターとエモービリティシステムで特に役立ち、効率的なエネルギー使用量を促進しています。その能力を活用するために、電力廃棄物を抑制する州上の抵抗を最小限に抑える能力に焦点を当てて、現代の電力管理システムにおけるその部分を認めるべきです。

DC-DCコンバーターのアプリケーション

DC-DCコンバーターでは、2N7002は電子回路のエネルギー伝達効率を高めることで優れています。MOSFETの低い状態抵抗によって促進され、ガジェットが限られたエネルギー埋蔵量でより長く動作できるように、電力散逸の減少に集中できます。保存された各ユニットがバッテリーの持久力を高めるポータブルエレクトロニクスで広く見られます。

emobilityソリューションにおける役割

環境にやさしい輸送の推進が激化するにつれて、2N7002の信頼できる効率的な性質は、電動自転車やスクーターなどのemobility技術に活用されています。電力管理におけるその役割は、最適な機能を保証し、これらの車両の有効性を高め、パフォーマンスと満足度に影響を与えます。生態学的な影響に留意しながら、システムの安定性を強化することを望んで、そのようなコンポーネントを統合する方法を永続的に改良することができます。
