フォトニクスとは何ですか?光ベースのテクノロジーの完全ガイド

フォトニクスとは、光を使用して情報を迅速かつ効率的に送信、制御、検出することです。この記事では、フォトニクスとは何か、フォトニクス システムで使用される主なコンポーネント、およびこれらのシステムが最初から最後までどのように動作するかについて学びます。また、光ファイバー、集積フォトニクス、レーザー、バイオフォトニクス、量子フォトニクスなど、さまざまな種類のフォトニクス テクノロジーについても学びます。さらに、フォトニクスがどこで使用されているのか、そして何がフォトニクスを強力かつ困難にしているのかもわかります。

カタログ

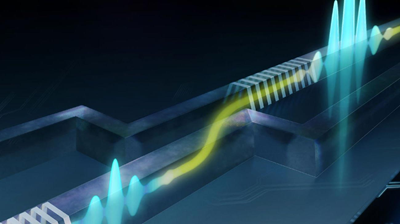

図 1. フォトニック導波路信号

フォトニクスとは何ですか?

フォトニクスとは、光（フォトン）を生成、制御、検出する科学技術です。フォトンは、光エネルギーを運び、光の速度で移動する素粒子であり、高速かつ効率的な情報伝達を可能にします。電子とは異なり、光子は質量や電荷を持たないため、最小限の抵抗で移動できます。フォトニクスは、信号伝送、センシング、エネルギー用途のための光の操作に焦点を当てています。高速通信と正確な光制御を可能にすることで、現代のテクノロジーにおいて重要な役割を果たしています。デジタル システムにはより高速なパフォーマンスが求められるため、フォトニクスは高度な工学および科学の重要な分野として成長し続けています。

フォトニクス システムのコンポーネント

• 光源（レーザー/LED）

光源は、フォトニクス システムで使用される光信号を生成します。誘導放出やエレクトロルミネッセンスなどのプロセスを通じて、電気エネルギーを光に変換します。レーザーはコヒーレント性が高く集中した光を生成しますが、LED はより広範囲で指向性の低い光を放射します。これらのソースは、通信およびセンシング システムで光信号を開始するのに適しています。

• 光導波路（ファイバー/オンチップガイド）

光導波路は、最小限の損失で光をある点から別の点に導きます。全反射または屈折率コントラストを使用して、構造内に光を閉じ込めます。例には、光ファイバーやチップ上の集積導波路が含まれます。これらのコンポーネントにより、長距離にわたる効率的な信号伝送が保証されます。

• 光変調器

光変調器は、強度、位相、周波数などの光の特性を制御します。彼らは、光信号の特性を変更することによって、光信号上に情報をエンコードします。これは通常、光学的動作に影響を与える電気信号を使用して行われます。変調器は、光通信システムでデータを送信するために使用されます。

• 光検出器（フォトダイオード）

光検出器は入射光を電気信号に変換します。これらは、光子が物質内で電荷キャリアを生成する光電効果に基づいて動作します。これにより、電子システムによる光信号の解釈が可能になります。フォトダイオードは信号の受信と測定に広く使用されています。

• 光カプラとスプリッタ

光カプラは、システム内の光信号を分割または結合します。複数のパス間で光パワーを分配したり、信号を 1 つに結合したりします。これらのコンポーネントは、光信号のルーティングと管理にとって重要です。これらは複雑なフォトニック ネットワークで一般的に使用されます。

• 光学フィルター

光学フィルターは、特定の波長の光を選択的に通過させ、他の波長を遮断します。これらは、フォトニック システムの信号品質を調整および制御するのに役立ちます。フィルターは、波長ベースのシステムでノイズを除去したり、チャネルを分離したりするために使用されます。これにより、信号の明瞭さとシステムパフォーマンスが向上します。

フォトニクスはどのように機能するのか?

フォトニクス システムは、光を生成し、制御された経路を通して光を導き、その特性を変更し、最終的に光を検出することによって動作します。このプロセスは、光子を生成する光源から始まり、光子は導波路や光ファイバーなどの伝送媒体に向けられます。光は電気信号に比べて高速性と低いエネルギー損失を維持して移動します。これにより、フォトニクスは情報を非常に効率的に転送できるようになります。

送信中に、光信号は、その強度、位相、または波長を変更することによって変調され、データを伝送できます。変更された信号は、検出器に到達するまでシステムを通過します。受信側では、光検出器が光信号を処理のために電気形式に変換し直します。生成から検出までのこの完全なフローは、フォトニクス システムが高速かつ信頼性の高い信号処理を可能にする方法を定義します。

フォトニクス技術の種類

光ファイバーフォトニクス

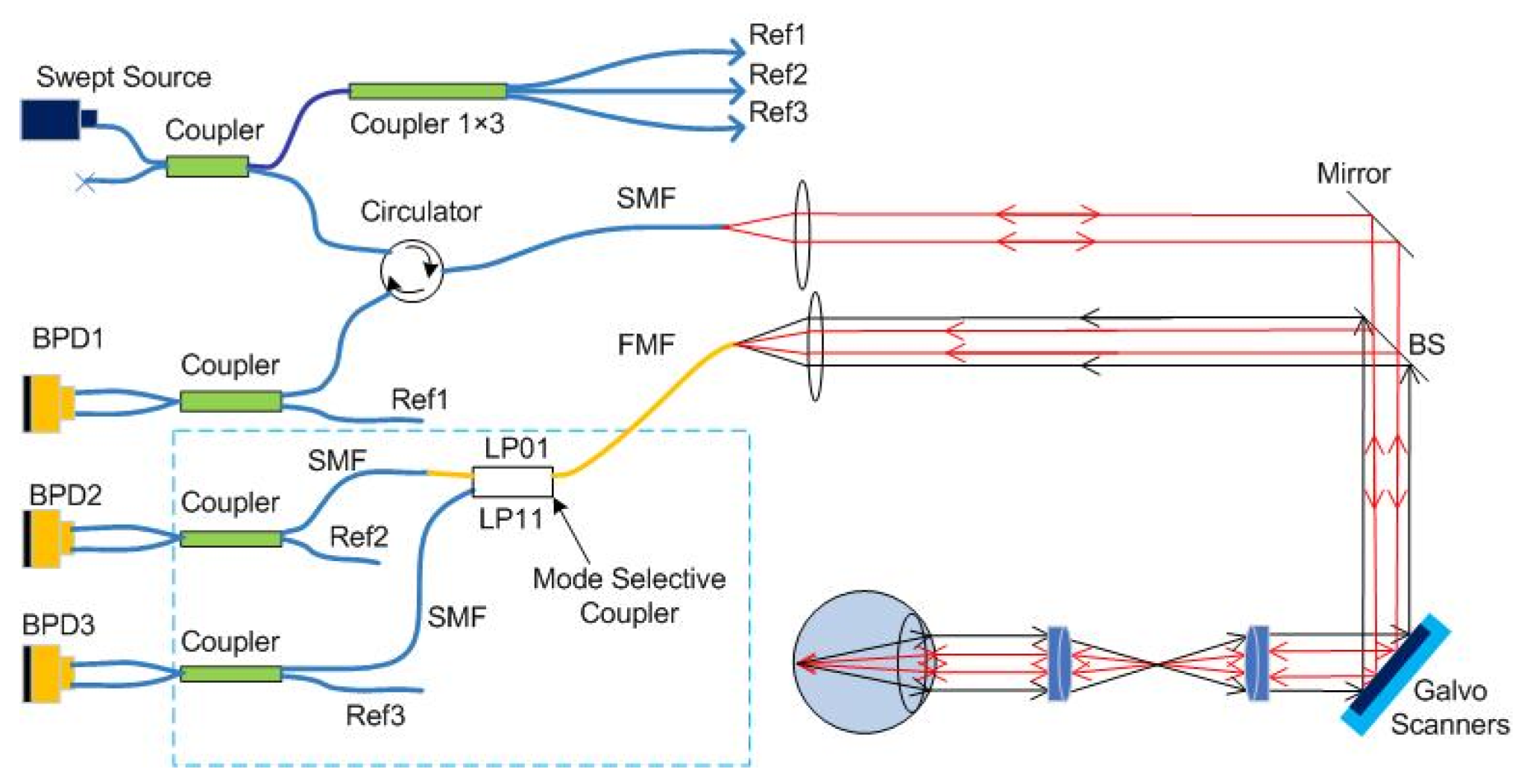

図 2. 光ファイバーフォトニクスシステム

光ファイバーフォトニクスとは、光ファイバーを使用して光信号を長距離に伝送するシステムを指します。これらのファイバーはガラスまたはプラスチックでできており、コア構造内の全反射によって光を導きます。この設計により、光の減衰が非常に低く、信号の歪みが最小限に抑えられます。構造化された光パスで示されているように、ファイバー システム内のカプラーやサーキュレーターなどのコンポーネントを使用して、信号を分割、結合、またはリダイレクトすることができます。光ファイバーフォトニクスは、シングルモードまたはマルチモード構成による正確な光ルーティングをサポートします。また、屈折率差が制御されているため、長距離であっても安定した信号伝播が可能になります。このタイプのフォトニクスは、効率的で信頼性の高い光伝送システムに最適です。

集積フォトニクス (光集積回路)

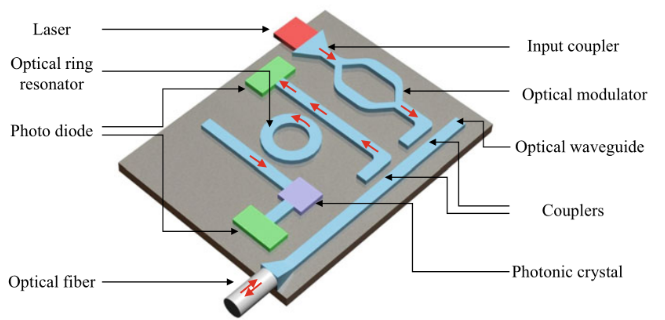

図 3. フォトニック集積回路

統合フォトニクスとは、複数の光学コンポーネントを単一のコンパクトなチップ上に統合することを指します。導波路、変調器、検出器などのこれらのコンポーネントは、小さな領域内で複雑な光学機能を実行するために組み合わされます。チップベースの構造により、小型の光回路を使用して光路を正確に制御できます。コンパクトなレイアウトに見られるように、光は単一のプラットフォーム内の共振器、結合器、導波路を介してルーティングできます。この統合により、個別のセットアップと比較してシステムの安定性が向上し、物理的なサイズが削減されます。また、高度な光学処理に適したスケーラブルな設計も可能になります。集積フォトニクスは、現代の小型光学システムにおいて重要な役割を果たしています。

レーザーフォトニクス

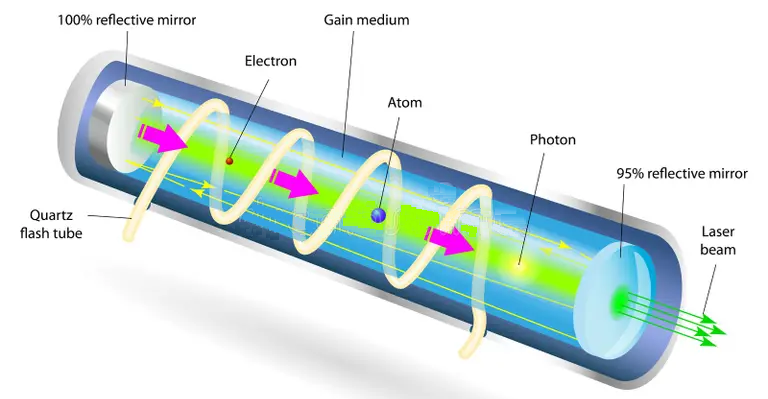

図 4. レーザーフォトニクスシステム

レーザーフォトニクスは、レーザー光源を使用してコヒーレント光を生成および制御するシステムに焦点を当てています。レーザーは、反射ミラーで囲まれた利得媒体内で誘導放出によって光を生成します。この構造は光子を増幅し、指向性の高い単色のビームを生成します。共振空洞は光波の位相を確実に保ち、その結果コヒーレンスが得られます。構造化レーザーセットアップで視覚化されているように、エネルギー入力により原子が励起されて光子が放出され、相互に強化されます。レーザーフォトニクスにより、波長とビーム品質の正確な制御が可能になります。このタイプのフォトニクスは、安定した高強度の光源を必要とするアプリケーションにとって重要です。

バイオフォトニクス

バイオフォトニクスは、光ベースの技術を使用して生物学的材料を研究および分析することです。これには、光子と生きた組織、細胞、または生体分子との間の相互作用が含まれます。光を使用すると、直接接触せずに構造的および機能的特性を観察できます。この分野の技術は、吸収、散乱、蛍光などの光学特性に依存しています。バイオフォトニクスにより、高解像度イメージングと非侵襲的分析が可能になります。顕微鏡レベル、分子レベルでの詳細な観察をサポートします。この分野は、高度な生物学的研究のためにフォトニクスとライフサイエンスの橋渡しをします。

量子フォトニクス

量子フォトニクスは、量子レベルでの個々の光子の挙動と制御に焦点を当てています。光子を量子情報の伝達手段としてどのように使用できるかを研究します。古典的なライト システムとは異なり、単純化されたコンテキストで重ね合わせやもつれなどのプロパティを扱います。光子は環境と弱い相互作用をするため、量子システムにとって理想的です。これにより、長距離にわたって量子状態を保存できるようになります。量子フォトニクスは、安全な通信と高度な計算に対する新しいアプローチを可能にします。これは、次世代光学技術における研究の成長分野を表しています。

フォトニクスの応用

1. 電気通信

フォトニクスは光信号を使った高速データ伝送を可能にします。光通信システムは、大きな帯域幅要件を処理するためにフォトニクスに依存しています。これにより、長距離でのより高速なインターネットとデータ交換が可能になります。これは現代の世界的な通信インフラにとって重要です。

2. 医用画像処理と診断

フォトニクスは、生体組織の詳細な画像を取得するために使用されます。光学技術により、非侵襲的かつ高解像度の分析が可能になります。これは、状態の早期発見と正確な監視に役立ちます。診断の精度と患者の安全性が向上します。

3. 製造および材料加工

フォトニクスは精密な切断、成形、表面処理プロセスをサポートします。光ベースのツールは高精度を実現し、材料の無駄を最小限に抑えます。これらのシステムにより、一貫した管理された生産品質が可能になります。これらは高度な製造環境で広く使用されています。

4. センシングと計測

フォトニックセンサーは光特性の変化を検出して物理的状態を測定します。これらには、温度、圧力、化学組成が含まれます。光学センシングにより、高感度と高速応答時間が実現します。これは産業モニタリングや環境分析にとって重要です。

5. データセンターとコンピューティング

フォトニクスは、コンピューティング システム内のデータ転送速度を向上させます。光インターコネクトにより、遅延と消費電力が削減されます。これにより、要求の高い環境におけるシステム全体のパフォーマンスが向上します。大規模なデータ処理システムの成長をサポートします。

6. 防御およびセキュリティシステム

フォトニクスは、正確な検出と監視を必要とするシステムで使用されます。光学技術により、正確な距離測定と追跡が可能になります。これらのシステムは、さまざまな環境における信頼性を向上させます。これらは、高度なセキュリティおよび監視ソリューションに最適です。

フォトニクスの利点と限界

フォトニクスの利点

・光信号による高速データ伝送

• 電気システムと比較してエネルギー損失が少ない

• 電磁干渉に対する耐性

• 大容量データ転送のための高帯域幅容量

• 正確な信号制御と精度

• 最新の光学デバイスにコンパクトに統合

フォトニクスの限界

• 光学部品の初期コストが高い

• 複雑な調整とシステム設計

• 一部の素材の物理的損傷に対する敏感性

• 特定の変換プロセスでは効率が制限される

• 特殊な製造技術が必要

• 電子システムとの統合は困難な場合がある

フォトニクス vs エレクトロニクス

アスペクト	フォトニクス	エレクトロニクス
信号キャリア	フォトン (いいえ 電荷、質量なし）	電子 (荷電粒子)
伝播 速度	~3 × 10⁸ m/s (インチ 真空)、~2 × 10⁸ m/s (ファイバー内)	~10⁵–10⁶ m/s 導体のドリフト速度
帯域幅 容量	最大 >100 ファイバーあたり Tbps (WDM システム)	通常は最大 チャネルあたり 10 ～ 100 Gbps
周波数範囲	~10¹²～10¹⁵ Hz (赤外線から可視光線まで)	最大 ~10¹¹ Hz (電子レンジ)
エネルギー損失 （送信）	～0.2dB/km (光ファイバー)	重要な 距離にわたる抵抗損失
電磁 干渉	完全に免疫がある EMI	EMIの影響を受ける とクロストーク
放熱	期間中は非常に低い 送信	高いため 抵抗加熱 (I²R 損失)
送信 距離	>100km 増幅なし（ファイバー）	通常は 1 ～ 2 未満 m リピータなしの高速信号の場合
データ密度	非常に高い経由 波長多重化 (100+ チャネル)	によって制限されます 導体と周波数の制約
スイッチング速度	フェムト秒から ピコ秒（光スイッチング）	ナノ秒 (電子スイッチング)
電力効率 （送信）	あたりの電力が低い 少し長距離	より高いパワー ビットあたりの消費量
信号 劣化	最小限のオーバー 長距離	重要な 減衰とノイズの蓄積
統合 密度	中程度（それでも PIC スケーリングの開発)	非常に高い (チップあたり数十億個のトランジスタ)
製造業 成熟度	新興と 特殊なプロセス	高度に成熟した CMOS製造
一般的な使用方法 フォーカス	高速データ 転送、光リンク	加工、 ロジックおよび制御システム

結論

フォトニクスは、電流の代わりに光を使用することで高速かつ低損失の信号伝送を可能にし、現代の通信や先端技術にとって重要なものとなっています。そのシステムは、光源、導波路、変調器、光検出器などのコアコンポーネントが連携して光信号を効率的に処理することに依存しています。さまざまなフォトニクス技術が、通信、ヘルスケア、製造、センシング、コンピューティングのアプリケーションをサポートしています。コストや複雑さなどの課題にもかかわらず、フォトニクスはそのパフォーマンス上の利点と成長する機能により、将来の技術革新の重要な推進力となっています。
