フライバックダイオードとは何ですか?仕組みと回路に必要な理由

この記事では、フライバック ダイオードとは何か、リレー、モーター、ソレノイドを備えた回路でフライバック ダイオードが必要な理由について説明します。電流が突然停止したときに逆起電力がどのように発生するか、またそれがどのようにスイッチング デバイスに損傷を与える可能性があるかを理解できます。この記事では、フライバック ダイオードの仕組み、配置場所、適切なダイオードの選び方について説明します。また、一般的なダイオードの種類とそれらが回路でどのように使用されるかについても説明します。

カタログ

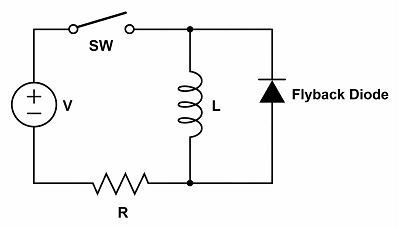

図 1. フライバック ダイオード回路

フライバックダイオードとは何ですか?

フライバック ダイオードは、電流が突然オフになったときの高電圧スパイクを防ぐために誘導回路に接続される保護ダイオードです。フリーホイーリング ダイオード、スナバ ダイオード、または逆起電力ダイオードとも呼ばれます。このダイオードは主に、磁界内でエネルギーを蓄積するリレー、ソレノイド、モーターなどのコイルで使用されます。スイッチング デバイスがオフになると、蓄積されたエネルギーによって危険な逆電圧が発生する可能性があります。フライバック ダイオードは、トランジスタ、MOSFET、およびその他のスイッチング コンポーネントを誘導回路の逆起電力によって引き起こされる損傷から保護します。

なぜフライバック ダイオードが必要なのでしょうか?

コイルやリレーなどの誘導性コンポーネントは、電流が流れる間、磁場の形でエネルギーを蓄積します。電源が突然切断されると、磁場は急速に崩壊します。この電流の突然の変化により、逆 EMF (起電力) として知られる高電圧スパイクが発生します。電圧スパイクは電源電圧よりはるかに高くなる可能性があり、敏感なスイッチング デバイスに損傷を与える可能性があります。この高電圧過渡現象によって回路コンポーネントが破壊されたり弱くなったりするのを防ぐために、フライバック ダイオードが必要です。

フライバック ダイオードはどのように動作するのでしょうか?

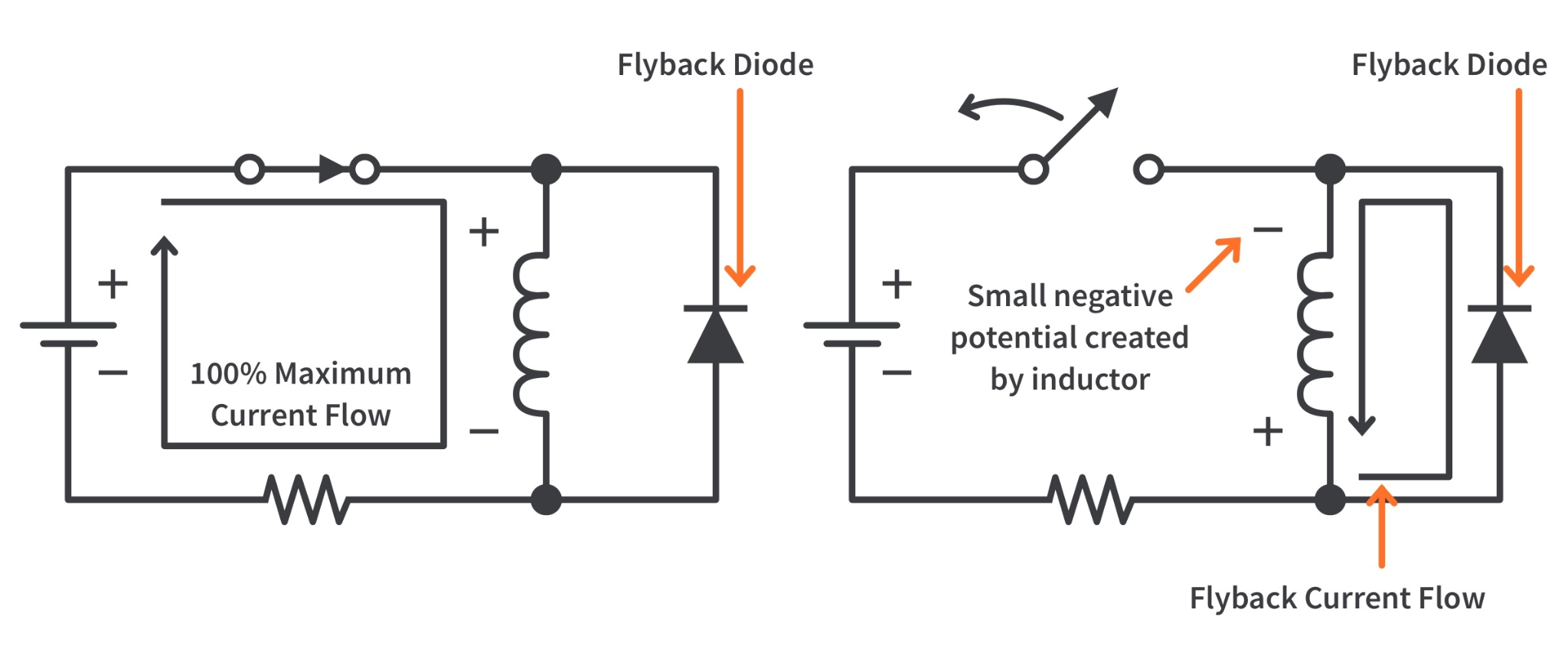

図 2. フライバック ダイオードの動作 (通常およびスイッチオフ状態)

通常の動作では、スイッチが閉じてコイルに電流が流れると、フライバック ダイオードは逆バイアスになり、導通しなくなります。この状態では非アクティブのままであり、回路には影響しません。インダクタは電流の急激な変化に抵抗するため、スイッチが開いても、インダクタを流れる電流を即座に停止することはできません。磁場が崩壊すると、コイルに逆電圧が発生します。この逆電圧によりフライバック ダイオードが順バイアスされ、電流がコイルとダイオード ループを循環できるようになります。蓄積されたエネルギーが放出されると、再循環電流は徐々に減少します。このプロセス中、ダイオードは電圧を安全なレベルにクランプし、スイッチング デバイスを高電圧スパイクから保護します。

回路内のフライバック ダイオードの配置

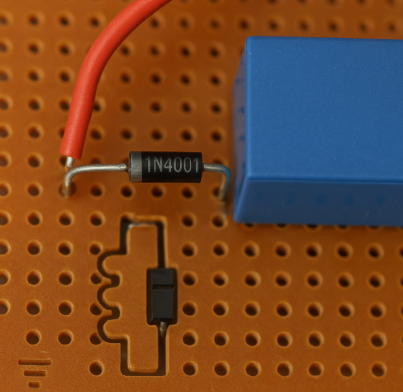

図 3. フライバック ダイオードの接続

フライバック ダイオードは、リレー コイルやモーター巻線などの誘導性負荷と並列に接続されます。ダイオードは正しい極性で配置されます。つまり、そのカソードはコイルの正の電源側に接続され、そのアノードは負の側に接続されます。この向きにより、通常動作中にダイオードが逆バイアスのままになります。スイッチがオフになると、コイルの極性が反転し、ダイオードが順バイアスになります。図 3 に示すように、コイルの両端にダイオードを直接接続すると、スイッチング デバイスが即座に保護されます。

適切なフライバック ダイオードを選択するには?

適切なフライバック ダイオードを選択すると、信頼性の高い回路保護と長いコンポーネント寿命が保証されます。ダイオードは、誘導負荷とスイッチング デバイスの電気特性に一致する必要があります。

1. 逆電圧定格を確認する

ダイオードの逆電圧定格は、回路の電源電圧よりも高くなければなりません。これにより、ダイオードが故障することなく通常の動作電圧に安全に耐えられることが保証されます。過渡状態での障害を防ぐために、安全マージンを設けることをお勧めします。ダイオードを選択する前に、必ず最大電源電圧を確認してください。

2. 順電流定格を確認する

ダイオードは、スイッチがオフになったときにコイルを流れるピーク電流を処理する必要があります。順方向電流定格は、インダクタの動作電流以上である必要があります。定格が低すぎると、ダイオードが過熱して故障する可能性があります。信頼性の高い性能を得るために、十分な電流容量を持つダイオードを選択してください。

3. 回復速度を考慮する

PWM モーター制御などの高速スイッチング回路では、回復速度が重要になります。スローリカバリダイオードは、高周波アプリケーションでは十分に迅速に応答しない可能性があります。このような回路では、ファストリカバリダイオードにより性能が向上し、スイッチング損失が低減されます。標準ダイオードは低周波リレー回路に適しています。

4. 標準、高速、またはショットキー ダイオードのいずれかを決定する

標準の整流ダイオードは、基本的なリレーおよびソレノイド保護に適しています。ファストリカバリダイオードは、スイッチング電源や高速制御回路に好まれます。ショットキー ダイオードは非常に高速なスイッチングを実現し、順方向電圧降下が低いため、効率が向上します。どちらを選択するかは、スイッチング速度と回路要件によって異なります。

フライバック ダイオードとして使用される一般的なダイオード

フライバック ダイオードの選択方法を理解した後、回路で使用される一般的なダイオードの種類を知ることができます。各タイプは、スイッチング速度、効率、回路周波数の要件に基づいて選択されます。

1N4001～1N4007シリーズ

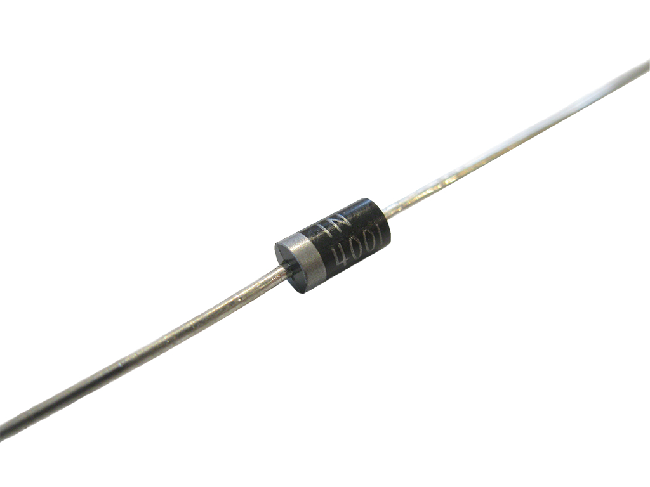

図 4. 1N400x ダイオード

1N4001～1N4007 シリーズは、低周波回路のフライバック ダイオードとして一般的に使用される汎用整流ダイオードのグループです。これらのダイオードは、標準的な電力整流と基本的な誘導負荷保護用に設計されています。これらは中程度の電流を処理し、リレードライバー回路や小型 DC モーター制御システムで広く使用されています。各モデルの違いは主に最大逆電圧定格にあります。これらはスローリカバリダイオードであるため、低速スイッチングアプリケーションに最適です。図に示すように、このアキシャルリードダイオードは構造が簡単であり、電子部品に広く使用されています。

HER108

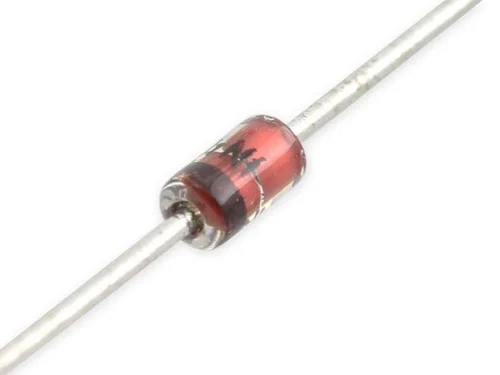

図 5. HER108 ダイオード

HER108 は、高速スイッチング アプリケーション向けに設計された高効率のファスト リカバリ ダイオードです。スイッチング電源やPWM制御回路のフライバックダイオードとして一般的に使用されます。標準の整流ダイオードと比較して、逆回復時間が速く、スイッチング損失が低減されます。これにより、より高い周波数で動作する回路に適しています。HER108 は高電圧処理機能もサポートしているため、要求の厳しい環境でも信頼性が高くなります。図に示すように、通常は他の整流ダイオードと同様のアキシャルパッケージで提供されます。

UF4007

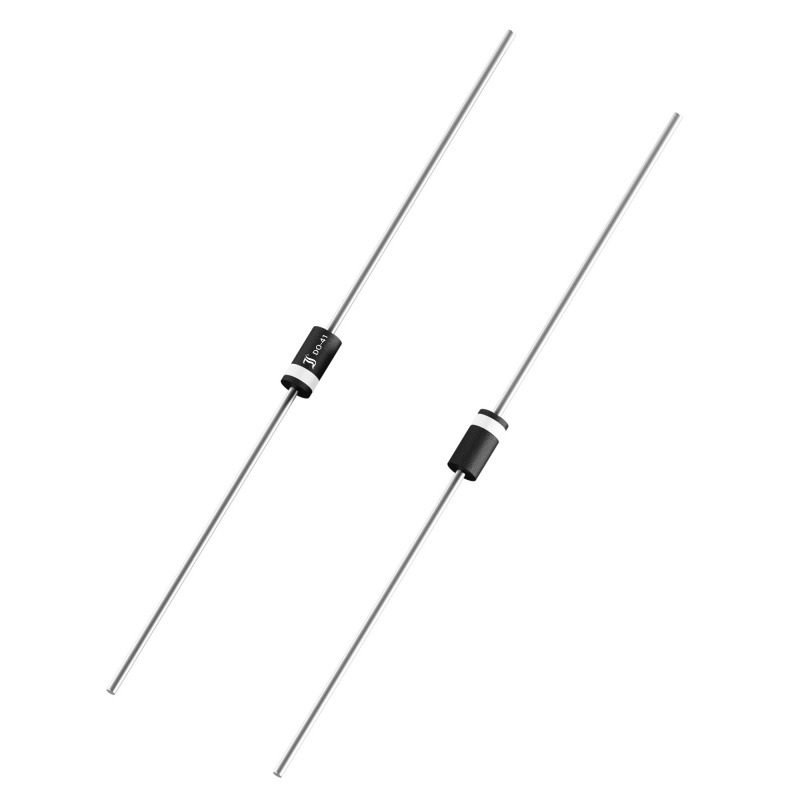

図6. UF4007ダイオード

UF4007 は、高速電子回路のフライバック保護に広く使用されている超高速リカバリ ダイオードです。1N4007 と同じ電圧定格範囲を提供しますが、スイッチング性能ははるかに高速です。この機能により、スイッチング レギュレータ、インバータ、SMPS 回路に最適です。回復時間が速いため、ノイズが低減され、システム全体の効率が向上します。標準ダイオードではアプリケーションに対して遅すぎる場合によく選択されます。図に見られるように、これは通常の整流ダイオードに似ていますが、高周波動作用に最適化されています。

FR107

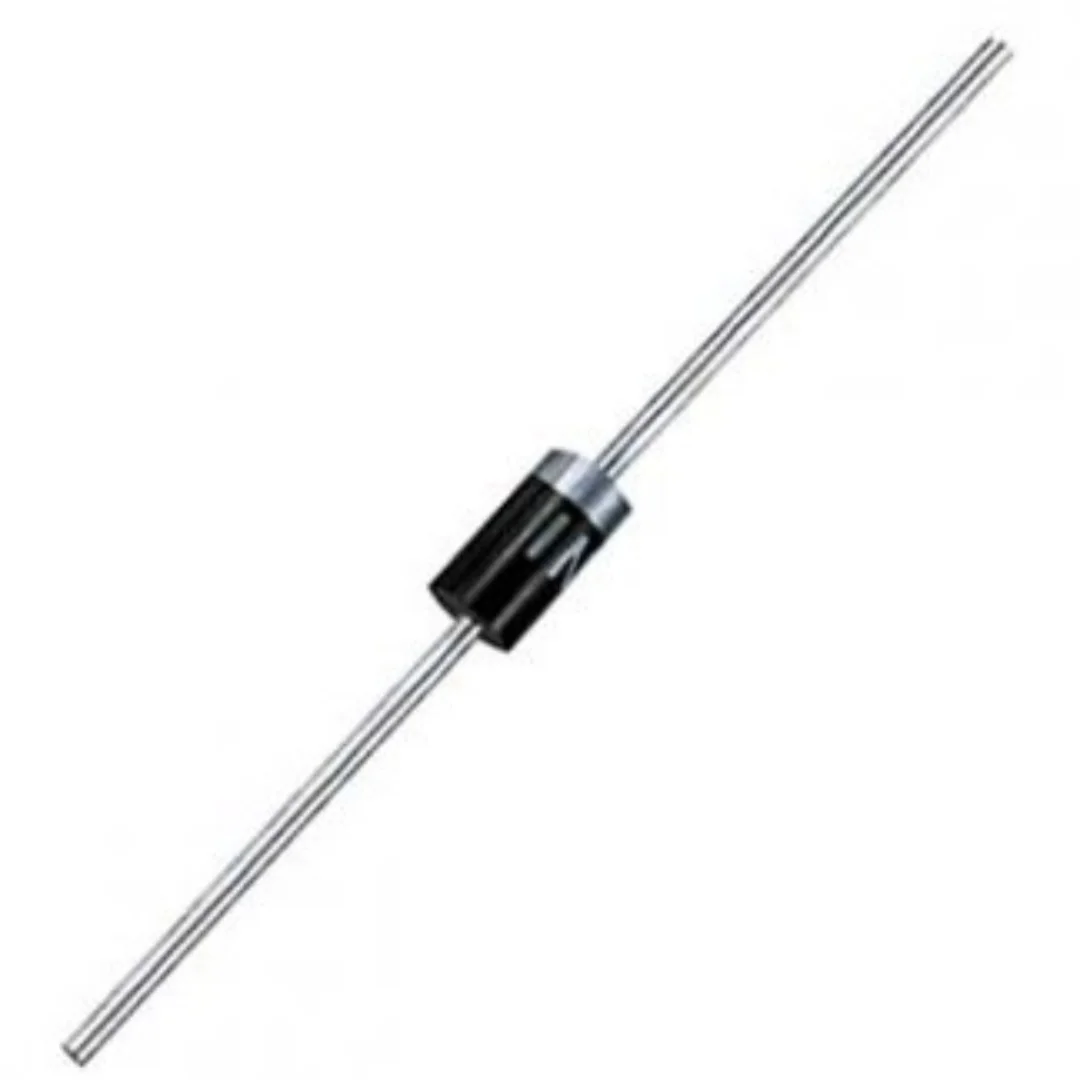

図 7. FR107 ダイオード

FR107 は、フライバックおよびフリーホイール アプリケーションに一般的に使用される高速リカバリ整流ダイオードです。標準の 1N400x ダイオードと比較して、より高速な逆回復を実現します。このため、中周波スイッチング回路やモータードライバーシステムに適しています。FR107 は、スイッチング条件下で適度な電流処理と安定したパフォーマンスをサポートします。応答速度の向上が要求される電源回路によく使用されます。図 7 に示すように、PCB 実装が容易なコンパクトなアキシャル リード パッケージで提供されます。

1N5819

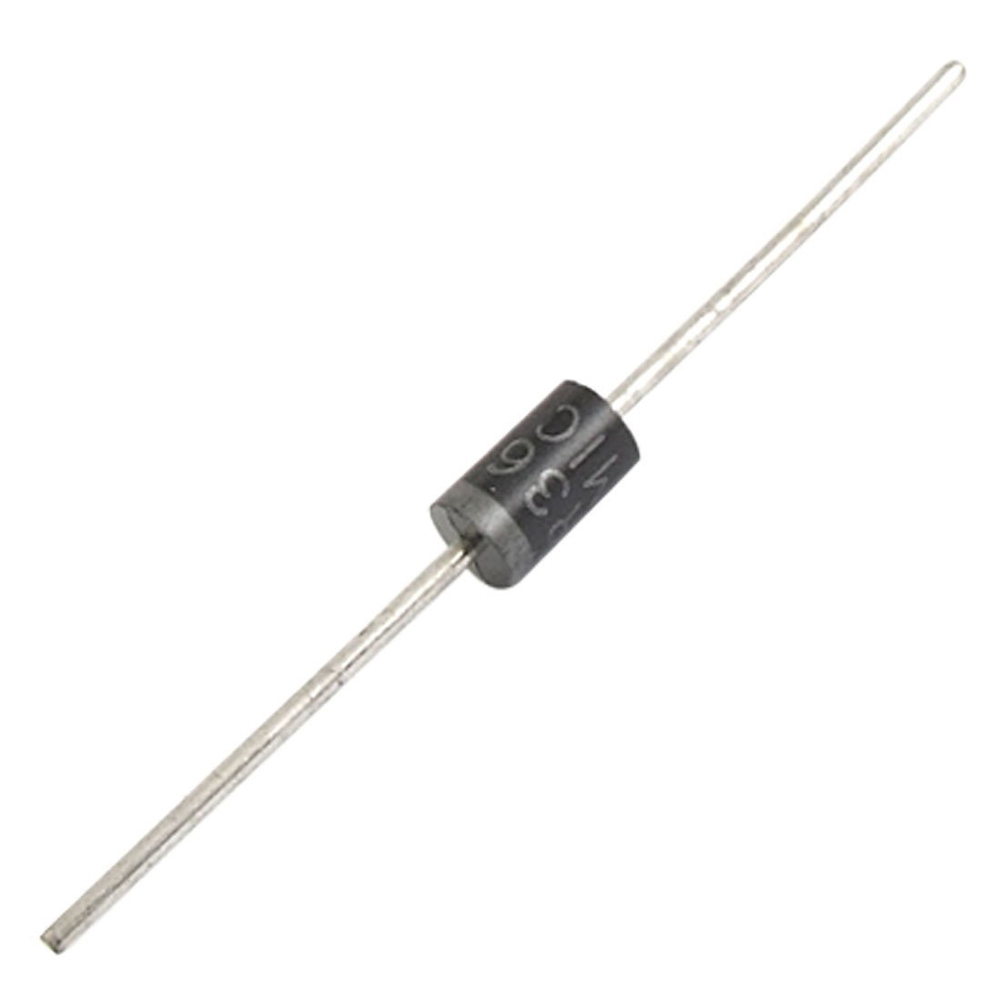

図 8. 1N5819 ショットキー ダイオード

1N5819 は、低電圧、高効率回路でフライバック ダイオードとして一般的に使用されるショットキー ダイオードです。標準の整流ダイオードとは異なり、順方向電圧降下が非常に低くなります。これにより、電力損失が削減され、バッテリ駆動システムの効率が向上します。また、非常に高速なスイッチング性能も備えているため、高周波 DC-DC コンバータに適しています。電圧降下が低いため、低電圧モータードライバーや組み込み電子機器で広く使用されています。図に示すように、ダイオードは典型的な軸方向フォームファクタを備えていますが、内部ではショットキーバリア技術を使用しています。

フライバック ダイオードとフリーホイーリング ダイオードとスナバ

フライバック ダイオードとフリーホイーリング ダイオードという用語は、多くの場合同じ意味で使用されますが、若干異なる使用状況を指します。ただし、スナバ回路は、ダイオードの代わりに抵抗とコンデンサを使用するより広範な保護方法です。

パラメータ	フライバックダイオード	フリーホイールダイオード	RCスナバ回路
基本的な定義	誘導負荷用保護ダイオード	電流の再循環を可能にするダイオード	抵抗コンデンサ電圧抑制ネットワーク
主な目的	逆起電力を抑制する	現在のパスを維持する	電圧スパイクとリンギングを低減する
代表的なコンポーネント	単一ダイオード	単一ダイオード	抵抗+コンデンサ
使用用途	リレー、モーター、コイル	コンバータのインダクタ	デバイスの切り替え
配置	誘導負荷両端	インダクタ間	スイッチまたは負荷間
電圧制御	電圧を安全なレベルにクランプ	電流の流れを維持します	過渡エネルギーを吸収
回路の複雑さ	とてもシンプル	とてもシンプル	より複雑な
EMIの低減	中等度	中等度	高
スイッチング速度への影響	電流減衰を遅らせる	電流減衰を遅らせる	制御された減衰が可能
消費電力	低い	低い	抵抗により高くなります
周波数の適合性	低から中程度	中～高	高周波回路
エネルギーの取り扱い	磁気エネルギー	磁気エネルギー	電気的過渡エネルギー
共通使用条件	リレー保護	電力変換器のインダクタ	高速スイッチング保護
コンポーネント数	1 つ	1 つ	2つ以上

フライバック ダイオードを使用する利点

フライバック ダイオードは、シンプルかつ効果的な回路保護を提供するため、広く使用されています。これらにより、スイッチング システムの信頼性が向上し、障害のリスクが軽減されます。

• トランジスタ、MOSFET、スイッチングデバイスを電圧スパイクから保護

• 電気ノイズと電磁干渉 (EMI) を低減します。

• 低コストで広く入手可能なコンポーネント

• シンプルな並列接続で簡単に設置できます。

• 回路全体の耐久性と寿命が向上します。

• 追加の設計の複雑さは最小限で済む

フライバック ダイオードのアプリケーション

フライバック ダイオードは、誘導性負荷を含む回路で一般的に使用されます。これらの役割は、多くの電子システムで安定した安全な動作を維持する上で大きな役割を果たします。

1. リレー駆動回路

フライバック ダイオードは、リレー コイルを制御するトランジスタを保護するためにリレー ドライバ回路で広く使用されています。リレーがオフになると、ダイオードが高電圧スパイクを防止します。これにより、オートメーションおよび制御システムにおける信頼性の高い動作が保証されます。

2. DCモーター制御

DC モーター ドライバー回路では、フライバック ダイオードがスイッチング デバイスを誘導電圧スパイクから保護します。これらは、H ブリッジ モーター制御および PWM スピード コントローラーで使用されます。これにより、モーターの安定した動作を維持することができます。

3. ソレノイド制御システム

ソレノイドは、スイッチをオフにすると強力な誘導電圧を生成します。フライバック ダイオードは、制御電子機器への損傷を防ぎます。これらのシステムは産業オートメーションやバルブ制御で一般的です。

4. カーエレクトロニクス

フライバック ダイオードは、自動車のリレー モジュールおよびアクチュエータ回路に使用されます。車両には燃料インジェクターやリレーなどの誘導負荷が多数搭載されています。適切な保護により、過酷な環境における長期的な信頼性が向上します。

5. スイッチング電源

スイッチング電源回路では、誘導性コンポーネント内のエネルギーの流れを管理するためにフライバック ダイオードが使用されます。これらは MOSFET を保護し、電圧スパイクを制御するのに役立ちます。これにより、調整された電力システムにおけるシステムの安定性が向上します。

6. 組み込みおよびマイクロコントローラー システム

マイクロコントローラーは多くの場合、トランジスタを通じてリレーとモーターを制御します。フライバック ダイオードは、これらの低電圧ロジック システムを誘導性過渡現象から保護します。これにより、予期しないリセットやハードウェアの損傷が防止されます。

結論

フライバック ダイオードは、電源がオフになったときに誘導電流の安全な経路を提供することでスイッチング デバイスを保護します。効果的な保護を実現するには、誘導負荷全体の適切な配置と、定格電圧、電流容量、回復速度に基づいた正しい選択が重要です。スイッチング周波数と効率のニーズに応じて、標準ダイオード、ファスト リカバリ ダイオード、ショットキー ダイオードなど、さまざまなダイオード タイプが選択されます。フライバック ダイオードは、電圧スパイク、電気ノイズ、コンポーネントのストレスを軽減することにより、信頼性を向上させ、電子システムの寿命を延ばします。
