パワーインバーターとは何ですか?仕組み、タイプ、コンポーネント、およびアプリケーション

パワーインバータを使用すると、DC 電力を AC 電力に変換できるため、一般的な電気機器を動作させることができます。どのように動作するかを理解するには、その基本コンポーネント、動作原理、タイプ、仕様、利点、制限、および用途を知る必要があります。また、パワーインバーターが UPS システムやコンバーターなどのデバイスとどのように異なるかについても説明します。最後には、ニーズに合った適切なインバーターを選択するための重要な要素を理解できるようになります。

カタログ

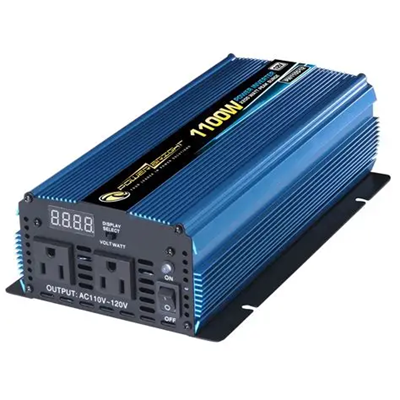

図 1. ポータブルパワーインバータ

パワーインバーターとは何ですか?

パワーインバータは、直流 (DC) を交流 (AC) に変換する電子デバイスです。通常、DC 電源はバッテリー、ソーラー パネル、車両の電気システムなどの電源から供給されますが、AC 電源はほとんどの家電製品や壁のコンセントで使用される標準形式です。パワーインバータの主な目的は、DC 電力を AC 電源の機器で使用できるようにすることです。簡単に言えば、DC 電源と日常の AC デバイスの間のブリッジとして機能します。この機能により、パワーインバータは、標準的な電気負荷を実行するために蓄電された電力やオフグリッド電力が必要な場所で広く使用されています。

パワーインバータの主要コンポーネント

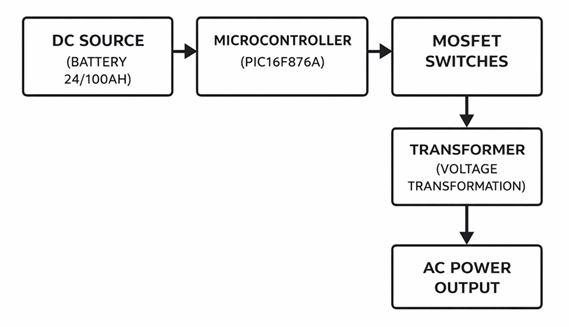

図 2. パワーインバータの主要コンポーネント

• DC電源

インバータの入力電源です。直流電力を供給し、インバーターが交流に変換します。多くのシステムでは、DC 電源は、ポータブル、バックアップ、またはオフグリッドで使用するためにエネルギーを蓄えるバッテリー バンクです。

• マイクロコントローラー

インバータの制御部となる部分です。タイミング信号を管理し、スイッチング ステージの動作方法を調整するのに役立ちます。実際の設計では、コントローラーは出力を安定して整理した状態に保つのにも役立ちます。

• MOSFETスイッチ

MOSFET は、パワー段で使用される電子スイッチング デバイスです。DC 入力を高速でオン/オフして、AC 出力に必要な変化する電気パターンを作成します。高速スイッチング能力により、現代のインバータ回路では一般的な選択肢となっています。

• 変圧器（変圧器）

トランスは、必要な出力に合わせて電圧レベルを調整します。多くのインバーター設計では、電圧をより高い AC レベルに上げるのに役立ちます。一部のシステムでは電気絶縁もサポートしています。

• AC電源出力

インバータの最終出力部です。接続された電気製品や機器で使用できる交流を供給します。出力は、AC デバイスが受け入れられる形式で電力を供給するように設計されています。

パワーインバーターはどのように動作するのでしょうか?

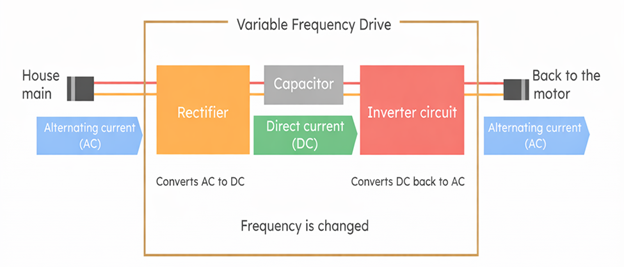

図 3. 簡略化したパワーインバータの動作原理

パワーインバータは、安定した DC 電力を受け取り、それを AC 電力のように動作する変化する電気出力に変換することによって機能します。まず、入力エネルギーは電子的に処理されるため、電流を非常に迅速に切り替えることができます。この高速スイッチングにより、DC 電源に見られる一定の一方向の流れの代わりに、交互パターンが作成されます。その後、波形は整形され、一般的な機器で使用される AC 電気の形式とよりよく一致するように調整されます。多くの設計では、出力が意図した負荷に適したものになるように、プロセス中に電圧も調整されます。その結果、バッテリーや別の DC 電源から家電、工具、電子機器を動作させることができる AC 電源が得られます。高速スイッチングによるこの DC から AC への変換は、パワー インバーターの中核となる動作原理です。

パワーインバーターの種類

方形波インバーター

方形波インバータは、最も単純なタイプの電力インバータです。これは、正電圧と負電圧の間でほとんど整形せずに急激に切り替わる基本的な波形を生成します。出力が急峻なため、通常の商用電気のように波形が滑らかではありません。このシンプルな設計により、方形波インバータの構築が容易になり、複雑さが軽減されます。ただし、出力が粗いと、多くの電気機器でノイズ、熱、またはパフォーマンスの低下が発生する可能性があります。これらは主に、非常に基本的な抵抗負荷や、クリーンな電力を必要としない単純な機器に適しています。多くの家電製品がより安定した AC 波形を必要とするため、現代のアプリケーションでは方形波インバーターはあまり一般的ではありません。

修正された正弦波インバーター

修正正弦波インバータは、階段状または階段状の AC 波形を生成する電力インバータです。その出力は方形波より滑らかですが、それでも電力網から供給されるきれいな正弦波と同じではありません。コストと基本性能のバランスがとれた設計として広く採用されています。多くの一般的なデバイス、特に単純な家庭用負荷や一部の小型電子機器は、修正正弦波電力で動作できます。それでも、階段状の波形は、敏感な機器やモーター駆動のデバイスにおいて、ブザー音、余分な熱、または効率の低下を引き起こす可能性があります。そのため、このタイプのインバータは、精密な電子機器ではなく汎用負荷によく使用されます。最高の波形品質よりも手頃な価格が重要な場合には、依然として一般的なオプションです。

純粋な正弦波インバーター

純粋な正弦波インバーターは、標準商用電源に非常に近い滑らかな AC 波形を生成する電力インバーターです。その出力は、家庭、オフィス、および多くの商用システムで使用されるクリーンな正弦波電力に適合するように設計されています。波形が安定して洗練されているため、精密な電子機器、オーディオ機器、医療機器、モーターを備えた機器などに適しています。このクリーンな出力は、電気ノイズ、過熱、要求の厳しい負荷におけるパフォーマンスの問題を軽減するのにも役立ちます。電力品質が最優先される場合は、純粋な正弦波インバーターが一般的に選択されます。これらは、初期費用の削減よりも信頼性の高い動作が重要であるシステムで特に役立ちます。そのため、このタイプは高度な AC アプリケーションや高感度の AC アプリケーションに推奨されるオプションとして広く認識されています。

パワーインバーターの仕様

	仕様
入力電圧	コモンDC入力 レベル: 12 V、24 V、または 48 V DC。
出力電圧	標準AC 出力: AC110 V、120 V、220 V、または 230 V。
出力周波数	出力 周波数: 50 Hz または 60 Hz。
定格電力	継続的 出力電力は通常 150 W ～ 5000 W。
サージ電力	短いピーク電力 定格電力の約1.5倍から2倍。
波形の種類	出力波形： 方形波、修正正弦波、または純粋な正弦波。
効率	典型的な 変換効率: 85% ～ 95%。
無負荷電力 消費	アイドル時の電力使用量 通常は 5 W ～ 25 W。
過負荷 保護	保護 定格電力の約 100 ～ 120% で作動します。
短絡 保護	出力がシャットダウン 短絡時には即座にダウンします。
低電圧 シャットダウン	シャットダウンが発生する システム電圧に応じて、10.5 V、21 V、または 42 V 付近。
高電圧 保護	保護 システム電圧に応じて、15 V、30 V、または 60 V 付近で作動します。
出力電圧 規制	出力電圧 定格値の±5％以内を維持します。
冷却方法	冷却には熱が使われます シンクや冷却ファン。
動作中 温度範囲	通常の範囲: -10 ℃～50℃。

パワーインバーターの利点と限界

パワーインバータの利点

• DC 電力を使用可能な AC 電力に変換します。

• バッテリーで標準的な家電製品を動作させることができます。

• ポータブル電源システムをサポートします。

• オフグリッド設定でもうまく機能します。

• 太陽エネルギーシステムに役立ちます。

• 停電時のバックアップ電力の供給に役立ちます。

• 車両および RV 内の機器に電力を供給できます。

• さまざまな負荷に応じてさまざまなサイズをご用意しています。

パワーインバーターの限界

• 変換中に一部のエネルギーが失われます。

• 出力品質はインバータの種類によって異なります。

• 低品質の波形は敏感なデバイスに影響を与える可能性があります。

• すべてのインバータには固定の電力制限があります。

• 起動負荷が高いと、小さなインバータ容量を超える可能性があります。

• 熱が蓄積するとパフォーマンスが低下する可能性があります。

• バッテリの動作時間は、蓄えられた DC 電力に依存します。

• 大型のユニットではコストが高くなり、より優れた冷却が必要になる場合があります。

パワーインバータのアプリケーション

パワーインバータは、DC 電源からの AC 電力を必要とする多くのシステムで使用されます。その実用的な価値は、蓄電、移動可能、または再生可能電力をさまざまな機器で使用できるようにすることで生まれます。

1. 太陽光発電システム

太陽光発電設備では、パネルが DC 電力を生成しますが、ほとんどの家電製品や地域の電力システムは AC 電力を使用します。電力インバーターは、太陽光発電で生成された DC を AC に変換し、家庭、建物、または設備で使用できるようにします。このため、インバーターは多くの住宅用およびオフグリッド太陽光発電設備における中心的なデバイスの 1 つとなります。これは、太陽エネルギーが通常の AC 負荷をサポートする必要がある場合に特に重要です。

2. バックアップ電源システム

パワーインバータは、バッテリに接続されたバックアップ電源システムで広く使用されています。主電源が利用できない場合、インバータは蓄積された DC エネルギーから AC 出力を提供します。これにより、照明、小型家電、その他のデバイスは停電中でも稼働し続けることができます。このようなシステムは、家庭、小屋、および小規模な非常用電源設定で一般的です。

3. 車両、RV、ボート

モバイル環境では、利用可能な電力は通常、バッテリーに DC として蓄えられます。パワーインバーターを使用すると、ユーザーは旅行中に AC 充電器、工具、電化製品、電子機器を実行できます。これは、自動車、RV 車、船舶システム、キャンプのセットアップに役立ちます。壁コンセント用に設計されたデバイスにバッテリー電源を拡張することで、柔軟性が向上します。

4. ポータブル発電所

ポータブル発電所には、AC コンセントを提供するインバーターが内蔵されていることがよくあります。内部のバッテリーは DC エネルギーを蓄え、インバーターはそのエネルギーをラップトップ、照明、小型家電、屋外機器に利用できるようにします。このため、ポータブル システムは旅行、現場作業、緊急時の備えに役立ちます。その利便性は、インバータの出力電力と波形品質に大きく依存します。

5. オフグリッドの住宅と遠隔地

公共サービスのない遠隔地では、バッテリーまたは再生可能電源からの蓄電された DC 電力を AC に変換する必要があることがよくあります。インバータを使用すると、これらの場所で一般的な家庭用負荷を稼働させることができます。これには、照明、ファン、小型キッチン家電、通信機器、基本的なツールが含まれます。オフグリッド システムでは、インバーターは貯蔵エネルギーと日常の電力使用の間の重要なリンクです。

6. 小型商用およびフィールド機器

パワーインバータは、フィールドサービス、屋外作業、仮設設備にも使用されます。通常の主電源が利用できない場所でも、AC 電源のツールやデバイスを動作させることができます。これは、メンテナンス チーム、遠隔監視ステーション、建設サポート、移動式作業プラットフォームに役立ちます。このような場合、インバータにより、柔軟な環境や変化する環境での AC 電源へのアクセスが向上します。

インバータ対UPS対コンバータ

アスペクト	パワーインバーター	UPS	コンバーター
主な機能	DCを変換します AC電源へ	バックアップを提供します AC 電源と保護	1つ変更します 電気的形態から別の形態へ
代表的な入力	バッテリーからのDCまたは 太陽光源	内部AC電源 バッテリー	ACまたはDC、状況に応じて タイプ
典型的な出力	AC電源	AC電源	ACまたはDC出力
バックアップバッテリー	通常は外部 バッテリー	内蔵バッテリー	通常はありません バッテリー
電力供給中 停電	バッテリーであれば動作します 電力が利用可能です	自動的に バックアップ電源を供給します	のために設計されていません 停電
転送時間	に応じて インバーター設計	非常に速いか、 ほぼ瞬時に	該当なし
パワー コンディショニング	基本電圧 コントロール	サージを含む および電圧保護	に応じて コンバータの設計
サージ保護	時々 含まれています	共通内蔵 特徴	プライマリーではない 機能
波形出力	正方形、修正済み サイン、または純粋なサイン	普段はきれい AC出力	生産できない可能性があります 交流
一般的な使用方法	太陽光発電システム、自動車、 バックアップセットアップ	コンピューター、 サーバー、ネットワーキングデバイス	電圧または電力 変換回路
貯蔵エネルギー ソース	バッテリーバンクまたは 直流電源	内蔵バッテリー システム	通常は何もありません
出力の安定性	に応じて インバーターの品質	安定した出力 機密性の高いデバイス用	に応じて 変換段階
共通負荷タイプ	家電製品、 工具、一般的な装置	敏感 エレクトロニクス	電子 回路
システム 複雑さ	中等度	より複雑なため バッテリーと制御に	デザインにより異なります
主な目的	DCを使えるようにする ACとして	電力を維持する 停電中	電圧を変換する またはパワータイプ

結論

パワーインバータは、蓄電された電気または直流電力を、さまざまなデバイスやシステムで使用できる交流に変換する上で重要な役割を果たします。それらの性能は、波形タイプ、電力定格、効率、内部設計、意図したアプリケーションなどの要因によって異なります。それらのコンポーネント、動作、仕様、利点、欠点、実際の用途を理解することで、それらが現代の電力システムにどのように適合するかを理解することが容易になります。UPS ユニットやコンバータとの明確な比較も、それらの独自の機能と価値を定義するのに役立ちます。
