産業および建築制御のためにPIC18F25K80を選択するのはなぜですか？

ビルトイン缶テクノロジーを介した効率的な電力使用とスムーズなデバイス通信のために作られたマイクロコントローラーであるPIC18F25K80を発見してください。この記事では、自動車、産業、建物の制御システム全体で、その機能、ピンアウト、CADモデル、および汎用性の高いアプリケーションを調査します。

カタログ

1。PIC18F25K80マイクロコントローラーの概要

2。PIC18F25K80のピンアウト図

3。PIC18F25K80のCADモデルの詳細

4。PIC18F25K80の重要な機能

5。技術仕様

6。PIC18F25K80の機能ブロック図

7。PIC18F25K80の代替マイクロコントローラー

8。PIC18F25K80のアプリケーションエリア

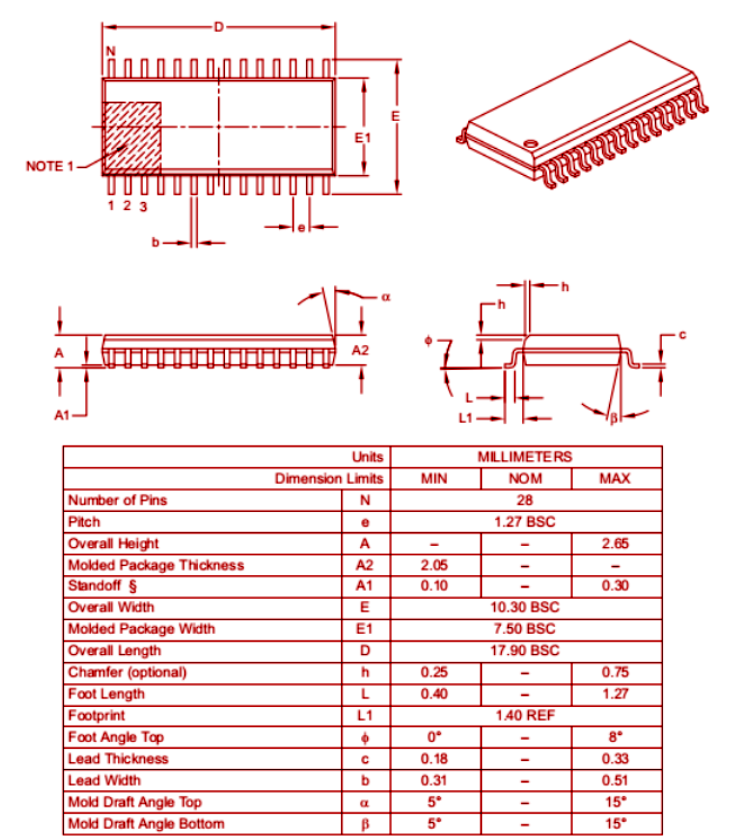

9。PIC18F25K80のパッケージの詳細

10。Microchip Technology Inc.について - PIC18F25K80のメーカー

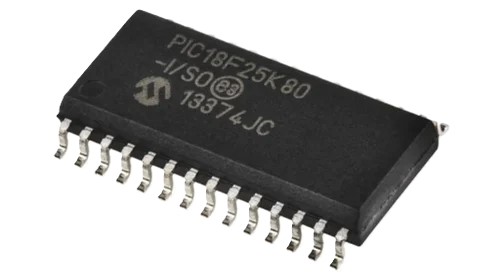

PIC18F25K80マイクロコントローラーの概要

PIC18F25K80 効率的な電力使用のために設計された8ビットマイクロコントローラーであり、スムーズなデバイス通信のための統合缶テクノロジーを備えています。広い電圧範囲（1.8V〜5.5V）で動作し、自動車、産業、建物の制御アプリケーションに適応します。強化されたタイマーと12ビットADCが含まれており、信頼できるタイミングと正確なアナログ読み取りを正確に制御するための正確なアナログ読み取りを提供します。その充電時間測定ユニットは、容量性のタッチ入力をサポートし、コンパクトシステムのパフォーマンスとエネルギー効率を必要とするプロジェクトに汎用性があります。

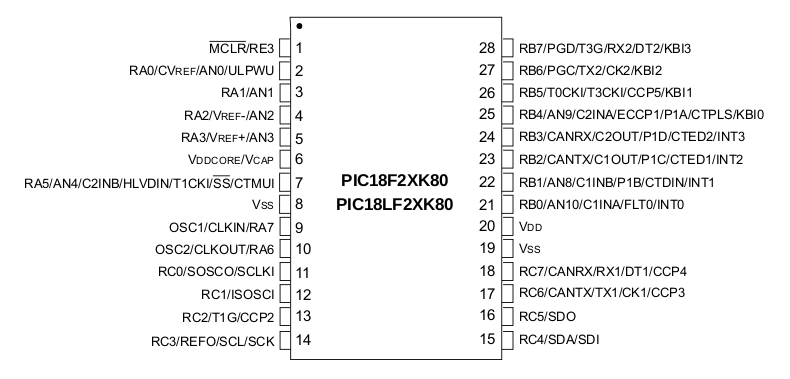

PIC18F25K80のピンアウト図

PIC18F25K80 Pinout

PIC18F25K80のCADモデルの詳細

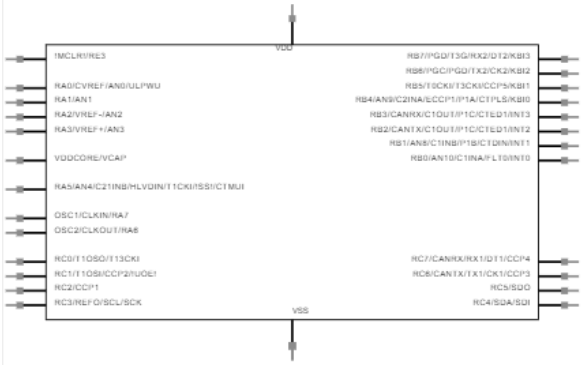

シンボル

PIC18F25K80 Symbol

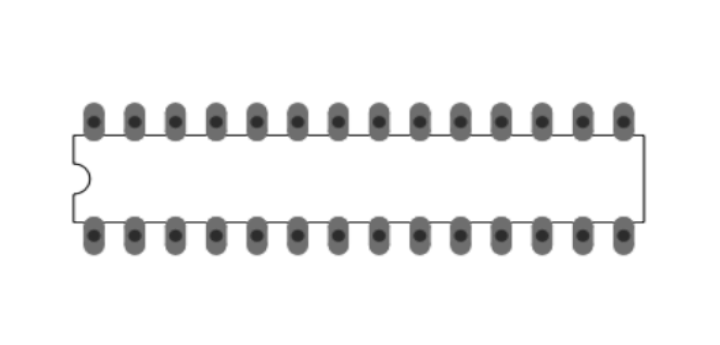

フットプリント

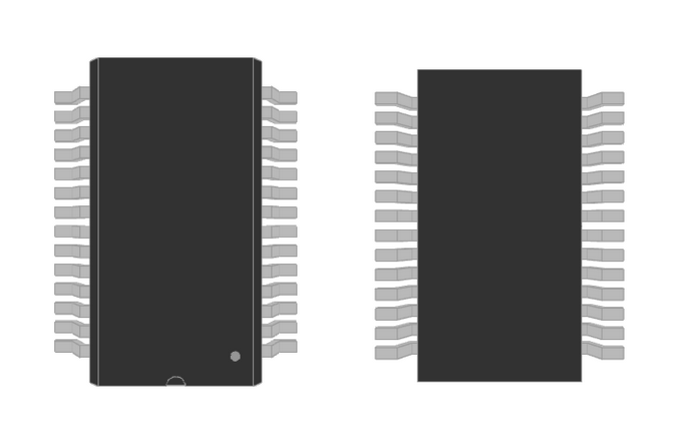

3Dモデル

3D Model

PIC18F25K80の主要な機能

動作電圧範囲

PIC18F25K80は、1.8V〜5.5Vの広い電圧範囲内で動作し、さまざまな発電環境でスムーズに機能できます。この柔軟性は、自動車システムから産業用セットアップまで、さまざまな種類のアプリケーションにわたって価値があり、さまざまな電圧条件下でデバイスが動作する必要があります。この機能により、電源に軽度の変動がある場合でも、マイクロコントローラーが安定した機能的なままであり、多数のユースケースで汎用性を高めます。

オンチップ3.3Vレギュレーター

3.3Vオンチップレギュレーターを装備したPIC18F25K80は、回路内のコンポーネントの安定した電圧出力をサポートします。この組み込みのレギュレーターは、特にスペースと設計の複雑さが考慮されるプロジェクトで、外部レギュレーターの必要性を減らすことにより、電力管理を簡素化します。安定した信頼性の高い電源が可能になり、マイクロコントローラーをさまざまなデザインに簡単に統合できます。

高速操作

最大64 MHzの速度で動作するPIC18F25K80は、要求の厳しいタスクを効率的に処理できます。この高速操作により、データ処理が高速化されます。これは、迅速な応答またはリアルタイムデータ処理が必要なアプリケーションで有益です。動作速度の向上は、複雑なシステムを制御したり、複数の機能を同時に処理するなど、高性能を必要とするタスクのエッジを提供します。

フラッシュプログラムメモリ

マイクロコントローラーは、最大64 kbのオンチップフラッシュメモリを提供し、プログラムコードと必須データを保存するための十分なスペースを提供します。このフラッシュメモリは、約10,000の消去/書き込みサイクルをサポートし、最低20年のデータ保持を提供し、保存された情報が長期的に安全なままであることを保証します。高い消去/書き込み耐久性により、頻繁に更新する必要があるアプリケーションに適していますが、長い保持期間はその寿命を通じて一貫したパフォーマンスを保証します。

データEeprom

1,024バイトのEEPROMを使用すると、PIC18F25K80は、特に定期的に更新する必要がある情報に対して、データストレージに信頼できるオプションを提供します。このEEPROMは、100,000の典型的な消去/書き込みサイクルで評価されているため、データを頻繁に保存および取得するアプリケーションに信頼できる選択肢となっています。定期的に更新される重要なデータまたは設定を保持することができ、便利で耐久性のあるストレージソリューションを提供します。

汎用レジスタ（SRAM）

マイクロコントローラーには、一時的なデータの管理を効率的に管理するのに役立つ汎用データを保存するための3.6 kbのSRAMが含まれています。このSRAMは、メインメモリをオーバーロードせずにスムーズなデータ処理を可能にするため、複雑な計算を実行したり、プログラム内で大量のデータを処理するアプリケーションに役立ちます。SRAMの寛大な量は、特にリアルタイムの処理を必要とするアプリケーションで、安定性を確保するのに役立ちます。

複数の発振器

PIC18F25K80には、31 kHzでのLF-Intosc、500 kHzでのMF-Intosc、16 MHzのHF-Intoscの3つの内部発振器があります。これらの発振器は柔軟なタイミングオプションを提供し、ユーザーが異なるアプリケーションニーズに適した頻度を選択できるようにします。この機能は、プログラム内で簡単に調整できるため、正確なタイミングまたは特定の振動速度を必要とするプロジェクトに特に役立ちます。

プログラム可能なセルフプログラミング

PIC18F25K80のセルフプログラミング機能により、アプリケーションを介して直接ソフトウェアの更新が可能になり、外部プログラミングツールなしでシステムの変更またはアップグレードが容易になります。この機能は、ソフトウェアの改善または調整が必要になる可能性のある組み込みシステムで特に有益であり、メイン機能を中断することなく更新を管理する簡単な方法を提供します。

優先レベルを中断します

このマイクロコントローラーは、複数の割り込み優先度レベルをサポートし、タスク処理をより強く制御します。さまざまな優先順位をさまざまな機能に割り当てることにより、重要なタスクが即座に注意を払って、遅延のリスクを減らすことができます。この機能は、特に特定のイベントに対する迅速な反応が必要なアプリケーションで、マイクロコントローラーの応答性を高めます。

シングルサイクルハードウェア乗数

PIC18F25K80は、8 x 8のシングルサイクルハードウェア乗数を備えており、乗算タスクを高速化し、頻繁な計算を必要とするアプリケーションでより効率的なデータ処理を可能にします。この機能は、マイクロコントローラーの処理時間と全体的なパフォーマンスを最適化するのに役立つため、信号処理またはその他の複雑な計算を含むタスクに役立ちます。

拡張ウォッチドッグタイマー

4ミリ秒から4,000秒を超えるプログラム可能な期間を備えた拡張ウォッチドッグタイマーは、システムのロックアップを防ぐのに役立ち、アプリケーションをスムーズに稼働させます。このタイマーは、プロジェクトの特定の要件に基づいて調整でき、ソフトウェアの誤動作または反応しない状態の場合にマイクロコントローラーをリセットすることにより、信頼性の追加層を提供します。

回路内シリアルプログラミング

インサーキットシリアルプログラミング（ICSP）により、PIC18F25K80を2つのピンを介して回路内で直接プログラムできるようになり、削除せずにマイクロコントローラーを更新またはプログラムするのに便利です。この機能は、特に変更をリアルタイムで行う必要がある場合、または回路が既にデバイスに組み立てられている場合、開発とメンテナンスを簡素化します。

回路内デバッグ機能

マイクロコントローラーのインサーキットデバッグ機能により、回路で直接テストおよびトラブルシューティングを行うことができます。これにより、開発中に大幅な時間を節約できます。この関数により、リアルタイムのデバッグが可能になり、マイクロコントローラーを切断することなく問題を簡単に識別および解決し、開発プロセスを合理化できます。

プログラム可能なBORおよびLVD

PIC18F25K80には、プログラム可能なブラウンアウトリセット（BOR）および低電圧検出（LVD）機能が含まれています。これらの機能は、電圧の突然の低下からアプリケーションを保護し、スムーズな動作を確保し、予期しないシャットダウンまたはリセットを防ぐのに役立ちます。この追加された信頼性は、可変電力条件下で動作するアプリケーションで有益です。

技術仕様

マイクロチップテクノロジーPIC18F25K-I/SSの技術仕様、属性、パラメーター、および同様の部分。

タイプ	パラメーター
工場のリードタイム	8週間
めっきに連絡してください	錫
取り付けタイプ	表面マウント
パッケージ /ケース	28-SSOP（0.209、5.30mm幅）
表面マウント	はい
ピンの数	28
データコンバーター	A/D 8x12B
I/OSの数	24
ウォッチドッグタイマー	はい
動作温度	-40°C〜85°C Ta
パッケージング	チューブ
シリーズ	PIC®XLP™18K
公開	2010年
JESD-609コード	E3
pbfreeコード	はい
パーツステータス	アクティブ
水分感度レベル（MSL）	1（無制限）
終端の数	28
最大電力散逸	1W
端子位置	デュアル
端子形式	カモメの翼
ピークリフロー温度（°C）	260
供給電圧	3.3V
頻度	64MHz
time@peakリフロー温度 - マックス（s）	40
ベースパーツ番号	PIC18F25K80
ピンカウント	28
供給電圧-min（vsup）	3V
インタフェース	can、i2c、lin、spi、uart、usart
メモリサイズ	32kb
オシレータータイプ	内部
ラムサイズ	3.6k x 8
電圧 - 供給（VCC/VDD）	1.8V〜5.5V
UPS/UCS/末梢ICタイプ	マイクロコントローラー
コアプロセッサ	写真
周辺機器	ブラウンアウト検出/リセット、LVD、POR、PWM、WDT
プログラムメモリタイプ	フラッシュ
コアサイズ	8ビット
プログラムメモリサイズ	32kb（16k x 16）
接続性	ecanbus、i2c、linbus、spi、uart/usart
ビットサイズ	8
ADCがあります	はい
DMAチャネル	いいえ
データバス幅	8b
EEPROMサイズ	1k x 8
CPUファミリー	写真
A/Dコンバーターの数	1
UARTチャネルの数	2
ADCチャネルの数	8
PWMチャネルの数	5
身長	1.8542mm
長さ	10.4902mm
幅	5.588mm
SVHCに到達します	SVHCなし
放射線硬化	いいえ
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

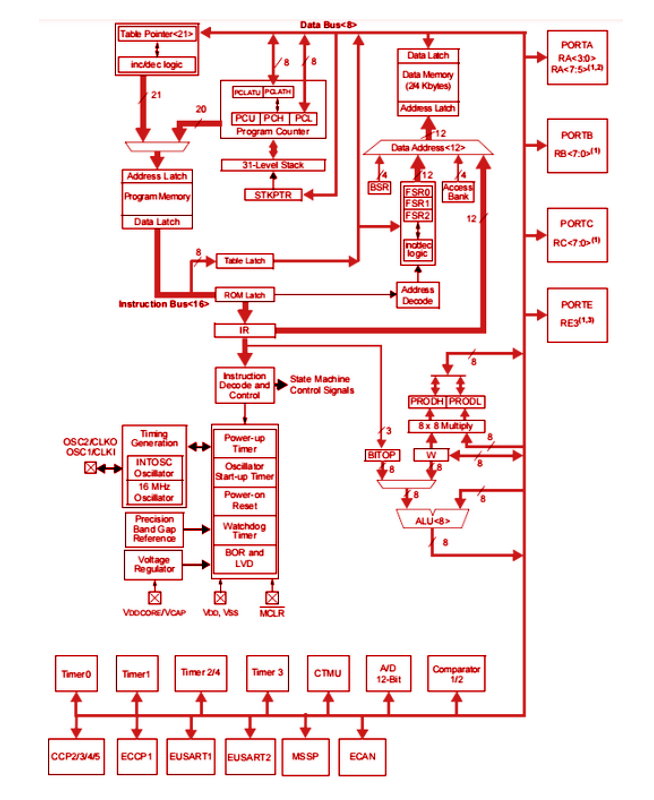

PIC18F25K80の機能ブロック図

PIC18F25K80の代替マイクロコントローラー

部品番号	説明	メーカー
PIC18F25K80-I-SO	マイクロコントローラー、8ビット、フラッシュ、64MHz、CMOS、PDSO28	Microchip Technology Inc
pic18f25k80t-e-so	マイクロコントローラー、8ビット、フラッシュ、64MHz、CMOS、PDSO28	Microchip Technology Inc
PIC18F25K80-E-SO	マイクロコントローラー、8ビット、フラッシュ、64MHz、CMOS、PDSO28	Microchip Technology Inc

PIC18F25K80のアプリケーションエリア

低消費電力

PIC18F25K80の超低睡眠電流により、バッテリー寿命を延ばすことが優先事項であるバッテリー駆動のアプリケーションで効率的に機能することができます。これにより、頻繁に充電せずに長期間にわたって機能する必要があるポータブルデバイスまたはシステムに理想的な選択肢となり、エネルギーに敏感な環境で一貫したパフォーマンスが可能になります。

自動車システム

幅広い動作電圧範囲と統合缶通信により、PIC18F25K80は、デバイス間の通信が不可欠な自動車システムによく適合します。このマイクロコントローラーは、自動車用途で典型的なさまざまな電力レベルに耐えることができ、エンジン制御、センサー統合、または信頼性と安定性を必要とするその他の車両ベースの電子機器などのタスクに適しています。

建物とエレベーターの制御

構築制御およびエレベーターシステムのために、PIC18F25K80は、さまざまなセンサーからの入力を監視および応答するために不可欠な、精密なタイミングと信頼できるアナログからデジタルへの変換を提供します。一貫した制御と精度を必要とする堅牢性と柔軟性のサポートアプリケーションは、建築システムでの安全性が批判的な操作に信頼できる選択肢となっています。

産業用アプリケーション

セルフプログラミングやウォッチドッグタイマーなどのマイクロコントローラーの耐久性と機能は、一貫したエラーのない操作が必要な産業用アプリケーションに最適です。挑戦的な産業環境では、このマイクロコントローラーは厳しいワークロードを処理し、さまざまな電力条件に適応し、途切れないシステムパフォーマンスを確保できます。

タイマーベースのアプリケーション

高度なタイマーを備えたPIC18F25K80は、自動制御などの正確なタイミングに依存するアプリケーションに最適です。定期的な間隔を必要とする機械または特定のタイミングサイクルを必要とする制御システムの場合、このマイクロコントローラーは、タイミングに敏感なタスクでスムーズで信頼できる操作を維持するために必要な精度を提供します。

Nanowatt XLPテクノロジーを備えたバッテリー駆動のデバイス

PIC18F25K80のNanowatt XLPテクノロジーはエネルギー効率を高め、ポータブルエレクトロニクスやリモート監視システムなど、バッテリー寿命に優先するデバイスに最適です。この機能により、マイクロコントローラーは超低電力モードで動作し、デバイスのバッテリー寿命を大幅に延長しながら、コンパクトなモバイルアプリケーションで信頼できる機能を提供します。
