XCS20-3TQ144I FPGAガイド：機能、アプリケーション、代替、およびデータシート

このガイドは、Spartan/XLファミリーのFPGAチップの一種であるXCS20-3TQ144Iに関するすべてです。チップが何をするか、それがどのように機能するか、どこで使用できるかを説明します。そのロジック容量、入出力ピン、電圧レベル、および異なる温度の処理方法について学びます。また、チップを段階的にプログラムする方法、信号の内外に移動する方法、複数のチップを一緒にセットアップする方法、およびこのチップがどのようなプロジェクトに適しているかをカバーしています。この記事では、パッケージの寸法、製造バックグラウンド、およびさまざまな設計ニーズに適した代替モデルも強調しています。

カタログ

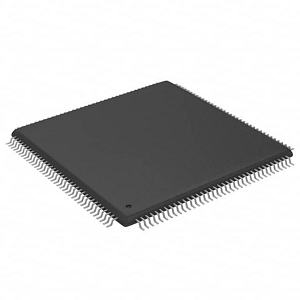

XCS20-3TQ144Iの概要

XCS20-3TQ144I、中程度のロジック密度と柔軟なI/O機能を必要とするアプリケーションに費用効率の高いプログラム可能なロジックを提供するために構築されています。約20,000のシステムゲートを提供し、デジタルデザインを実装するのに十分なロジックリソースを提供します。3.3Vおよび2.5VシステムのI/O互換性で3.3Vで動作し、「-3」速度グレードをサポートし、パフォーマンスと電力使用のバランスをとっています。これは、産業温度が-40°Cから +100°Cのものであると評価されており、過酷な環境に適しています。XC4000アーキテクチャに基づいており、80 MHzを超えるシステム内プログラミングとシステム速度を堅牢にサポートし、かつてはコストに伴うデバイスの信号処理、ロジックプロトタイピング、および制御ロジックに最適です。SpartanとSpartan-XLファミリーは、パフォーマンスと手頃な価格のバランスをとることを目的としたXilinxの初期のFPGAを表しています。XC4000アーキテクチャに基づいて、大量のコストに敏感なアプリケーションに最適なロジック機能を提供します。

プロジェクトがこの信頼できるSpartanデバイスに依存している場合は、今日のXCS20-3TQ144Iのバルク注文を保護して、在庫が続く間に可用性を確保してください。

XCS20-3TQ144I CADモデル

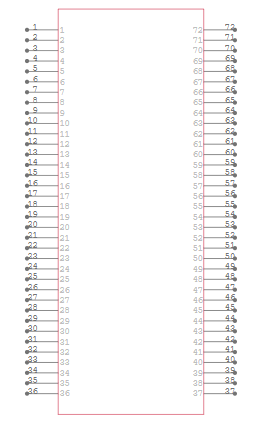

XCS20-3TQ144Iシンボル

XCS20-3TQ144Iフットプリント

XCS20-3TQ144I 3Dモデル

XCS20-3TQ144I機能

ロジック容量：XCS20-3TQ144Iは約20,000個のシステムゲートを提供し、複雑なデジタルロジックサーキットを実装するのに十分なスペースを提供します。この容量は、高密度のFPGAリソースを必要とせずに、状態マシン、インターフェイスコントローラー、中程度の信号処理タスクなどのミッドレンジロジックアプリケーションに適しています。

I/Oピン：最大113個の入出力ピンをサポートすることで、このデバイスは外部コンポーネントとの柔軟な通信を可能にします。これらのI/Oラインは、さまざまな標準用に構成され、センサー、メモリモジュール、通信バス、およびその他のシステム周辺機器を簡単にインターフェイスさせることができます。

動作電圧：デバイスは3.3Vコア電源で動作し、3.3Vと2.5Vの両方のI/O標準と互換性があります。この電圧の柔軟性により、混合電圧システムとの統合が容易になり、設計の追加レベルシフトコンポーネントの必要性が最小限に抑えられます。

スピードグレード：「-3」速度は、デバイスの内部タイミングと伝播遅延特性を識別します。この分類は、特に信頼できるタイミングパフォーマンスを必要とする同期設計またはアプリケーションの場合、最大の動作周波数とタイミングの制約を推定するのに役立ちます。

温度範囲：XCS20-3TQ144Iは、-40°Cから +100°Cの産業温度範囲の評価で、要求の厳しい環境で信頼できる操作のために構築されています。幅広い熱耐性が必要な産業用自動化、屋外システム、自動車電子機器などの険しいアプリケーションでの使用に適しています。

構成 ：このFPGAはシステム内プログラミングをサポートしており、PCBにチップがマウントされた後でも設計を更新および変更できます。この機能は、柔軟性を高め、開発サイクルを短縮するため、プロトタイピングとフィールドのアップグレード中に役立ちます。

コンプライアンス：XCS20-3TQ144IはROHS準拠ではありません。つまり、鉛またはその他の制限された物質が含まれている可能性があります。多くの産業およびレガシーシステムに適していますが、この制限は、現在の環境および安全基準に縛られた新製品での使用の適格性に影響を与える可能性があります。

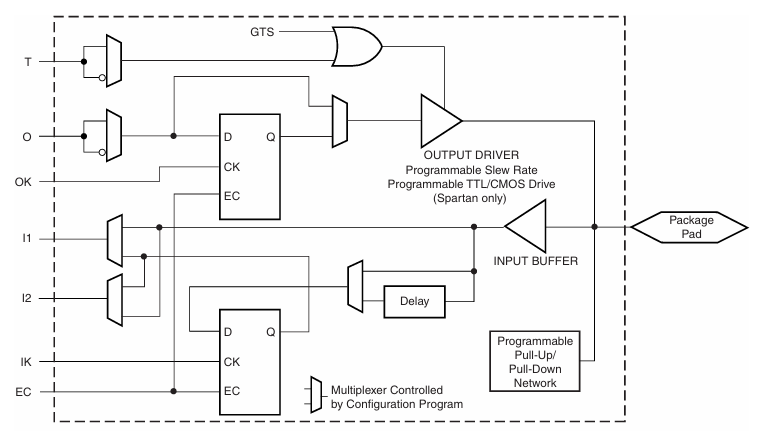

Spartan/XL IOBブロック図

この図は、XCS20-3TQ144Iなどのスパルタン/XL FPGAのI/Oブロック（IOB）が、チップに出入りする信号を処理する方法を示しています。設定可能なロジックを使用して、入力関数と出力関数の両方を管理します。出力の場合、信号はマルチプレクサを通過し、送信する前にフリップフロップに保存できます。出力パスには、3つの状態バッファー（T）の制御、オプションのクロッキング（OK）、およびスルーレートや電圧レベル（TTL/CMOS）などのプログラム可能な機能が含まれます。出力ドライバーは、最終信号をチップの外部ピン（パッケージパッド）に送信します。入力の場合、外部ピンからの信号が最初にバッファリングされ、必要に応じて遅延を実行できます。次に、別のフリップフロップを通過し、クロック信号でラッチすることができます。入力パスには、フローティング値を防ぐためのプログラム可能なプルアップまたはプルダウンが含まれています。全体として、IOBを使用すると、信号が柔軟なタイミング、電圧レベル、ロジックの動作を使用してFPGAを出入りさせる方法を制御することで、XCS20-3TQ144Iが多くの異なる回路設計に適応するのに役立ちます。

Spartan/XL Expressモード回路図

この図は、XCS20-3TQ144IのようなSpartan-XL FPGAが、8ビットデータバスを備えたExpressモードを使用してプログラムされる方法を示しています。最初のチップは、ピンD0〜D7を介してシステムからデータを取得します。セットアップ中に問題が発生しない限り、3.3kΩの抵抗器はinitラインを高く引っ張ります。主な制御信号（プログラム、INIT、DONE、およびCCLK）は、すべてのFPGAで共有されます。プログラムが低くなると、すべてのチップが構成の準備が整います。データは、最初のチップのDoutから次のチップのD0〜D7に流れ、複数のデバイスをデイジーチェーンで獲得できます。CCLKクロック信号はすべてを同期させます。このセットアップは、いくつかのFPGAを迅速かつ適切な順序でプログラムする必要がある場合に役立ちます。

XCS20-3TQ144I仕様

タイプ	パラメーター
メーカー	amd/xilinx
シリーズ	Spartan®
パッケージング	トレイ
パーツステータス	廃止
ラボ/CLBの数	400
ロジック要素/セルの数	950
合計RAMビット	12800
I/Oの数	113
ゲートの数	20000
電圧 - 供給	4.5V〜5.5V
取り付けタイプ	表面マウント
動作温度	-40°C〜100°C（TJ）
パッケージ /ケース	144-LQFP
サプライヤーデバイスパッケージ	144-TQFP（20x20）
基本製品番号	XCS20

XCS20-3TQ144Iアプリケーション

デジタル信号処理（DSP）

XCS20-3TQ144Iはデータ計算を処理できるため、フィルタリング、オーディオ強化、ビデオストリーム処理などのDSPタスクに適しています。そのFPGAファブリックにより、音調節、騒音回復、エコーキャンセルシステムで一般的な算術が多いワークロードを効率的に処理するカスタムロジックパイプラインの作成が可能になります。処理ブロックをハードウェアで直接調整し、従来のマイクロコントローラーや汎用プロセッサを使用するよりも低いレイテンシとパフォーマンスが向上します。

通信システム

通信プラットフォームでは、このFPGAは、データ転送、変調、およびエラー検出/修正で使用されるさまざまなプロトコルの実装をサポートしています。イーサネットなどの有線システムであろうとワイヤレス伝送モジュールであろうと、XCS20-3TQ144Iは、タイミング批判およびプロトコルに敏感な機能のための信頼できるロジックインフラストラクチャを提供します。構成可能なI/Oピンと決定論的ロジック応答により、カスタム通信ハードウェアでのハンドシェイク、フレーミング、パケットルーティング、および制御信号デコードの処理に最適です。

制御システムと産業自動化

工場の自動化、ロボット工学、またはモーター制御アプリケーションでは、XCS20-3TQ144Iは、センサー入力とアクチュエータ出力を管理するための堅牢なタイミングと処理能力を提供します。CNCマシン、コンベア、PLCシステムで優れた、同期した動きと迅速なフィードバック応答を確保する正確な制御ループを設計できます。デバイスの産業温度範囲により、厳しい運用環境での耐久性とパフォーマンスがさらに保証されます。

データ収集システム

FPGAの並列処理機能により、アナログ対デジタルコンバーター（ADC）、センサー、またはその他の測定デバイスから大量のデータを収集および処理するのが効率的になります。これは、ログまたは送信する前にデータを処理および分析する必要がある科学的計装と環境監視において価値があります。ロジックをカスタマイズする機能により、センサーストリームのフィルタリング、圧縮、フォーマットが可能になります。

画像とビデオ処理

監視、医療イメージング、マシンビジョンなどの画像中心のアプリケーションでは、XCS20-3TQ144Iは視覚データを処理できます。ハードウェアで直接エッジ検出、オブジェクト追跡、またはピクセル操作機能をサポートします。これにより、高フレームレートタスクで汎用CPUが直面する処理ボトルネックが削除され、自動検査システムなどの速い反応時間を必要とするアプリケーションでのパフォーマンスが向上します。

ネットワーキング機器

ルーター、スイッチ、ネットワークインターフェイスコントローラーで使用されるFPGAは、パケットの切り替え、プロトコル翻訳、バッファ管理を管理できます。FPGAへのヘッダー検査やチェックサムの検証などの特定の機能をオフロードして、レイテンシを低くし、スループットが高いためにシステムを最適化できます。幅広いI/O互換性とプログラム可能なロジックにより、さまざまな通信基準を簡単に埋めることができます。

自動車電子機器

このデバイスは、インフォテインメント、ダッシュボード計装、高度なドライバーアシスタンスシステム（ADA）などの車両システムによく適合します。産業温度に耐える能力は、車両環境の安定性を保証します。カメラ入力の信号処理、複数の車両サブシステムからのデータ統合、または車両内通信バスの制御などのタスクはすべて、このFPGA内でカスタマイズできます。

航空宇宙と防御

信頼性と決定論的な動作が重要な防衛およびアビオニクスでは、XCS20-3TQ144Iがレーダー信号処理、暗号化された通信、およびテレメトリ処理に使用されます。その非揮発性の構成と放射線耐性（その単純なアーキテクチャによるある程度）により、飛行システムとミッションクリティカルな操作に適しています。

テストおよび測定機器

オシロスコープ、ロジックアナライザー、および信号ジェネレーターは、このFPGAのパフォーマンスと再構成可能な性質の恩恵を受けます。トリガー、波形生成、信号分析などの関数を、ロジックを再プログラミングし、汎用性を改善し、製品寿命を延長することにより、ポストプロダクションを調整できる柔軟なテストプラットフォームを構築できます。

XCS20-3TQ144I同様の部品

• XCS20-4TQ144C

XCS20-4TQ144Cは、同じ144ピンTQFPパッケージに収容されたXCS20-3TQ144Iのピン互換性のある代替品であり、同じ113のI/Oピンと20,000のシステムゲートを提供します。重要な違いは、速度グレードにあり、「-4」の指定は「-3」バージョンと比較してパフォーマンスがわずかに低いことを示しています。市販の温度範囲（0°C〜 +85°C）で動作するため、産業用グレードの環境耐性を必要としないアプリケーションの代わりになります。最大パフォーマンスでパッケージの互換性を優先するレガシーデザインの場合、このデバイスはシームレスなドロップイン交換を提供します。

• XCS20-4PQ208C

このバリアントは、より大きな208ピンPQFPパッケージで提供され、XCS20-3TQ144Iの113を超える160 I/Oピンをサポートしています。同じロジック容量と速度グレード（-4）を保持し、同一の処理機能を提供します。その拡張I/Oカウントにより、複雑なインターフェイス制御やデータ入力の並列処理など、より多くの外部接続を要求する設計に最適です。コアロジックの実装を変更せずにI/Oをスケールアップする必要がある場合、適切な代替手段です。

• XCS20-4VQ100C

XCS20-4VQ100Cは、77 I/Oピンを備えた100ピンVQFPパッケージのコンパクトなオプションであり、同じ20,000のシステムゲートと-4速度グレードを維持しています。ピンは少ないですが、その小さなフットプリントは、ボードの不動産が制限されているスペースが制約したデザインに最適です。これにより、特に埋め込まれたシステムまたはポータブルアプリケーションで、コアFPGA機能を維持しながら、ハードウェアを小型化しようとしている人にとって最良の代替手段になります。

XCS20-3TQ144Iプログラミング手順

1.設計エントリ

プログラミングは、VHDLやVerilogなどのハードウェア説明言語（HDL）を使用してデジタル回路設計を作成することから始まります。このステップは、FPGAコードを作成および管理するための統合開発環境を提供するXilinx ISE Webpackソフトウェアスイート内で実行されます。この段階では、アプリケーションの要件に従って、ロジック機能、レジスタ、状態マシン、およびインターフェイスの動作を定義します。

2.合成と実装

HDLコードが書かれたら、合成する必要があります。このプロセスは、XCS20-3TQ144Iの内部ロジックブロックに一致する高レベルのコードをゲートレベルのネットリストに変換します。合成後、実装フェーズはNetListをFPGAの物理リソースにマッピングします。ロジック要素を割り当て、相互接続をルーティングし、タイミングの制約が満たされていることを確認します。これは、選択した設定に応じて、ISEがエリア、速度、または電力の設計を最適化する場所です。

3.ビットストリーム生成

実装後、設計はBitStream（.bit）として知られる構成ファイルに変換されます。このファイルには、ロジックブロック、ルーティング、構成ビットのレイアウトなど、FPGAのプログラムに必要なすべての情報が含まれています。ビットストリームはソフトウェア設計とハードウェア構成の間のブリッジとして機能するため、このステップは重要です。

4. FPGAのプログラミング

ビットストリームをFPGAにロードするには、ISEに含まれるインパクトソフトウェアツールを使用します。XCS20-3TQ144IをXilinxプラットフォームケーブルUSBなどの互換性のあるJTAGプログラマーを介してコンピューターに接続することから始めます。インパクトを起動すると、境界スキャンを使用してFPGAデバイスが検出されます。次に、生成された.bitファイルを検出されたデバイスに割り当て、プログラミングプロセスを開始します。このツールは、ビットストリームをデバイスに転送し、内部ロジックを構成します。

5.検証

プログラミングが完了したら、FPGAが意図したとおりに動作することを確認します。これは、開発ボードまたはテストベンチでの機能テストを通じて、または波形出力を使用してISE内でシミュレーションを実行することで実行できます。出力が期待を満たしていない場合は、デザインエントリまたは合成手順に戻り、トラブルシューティングとロジックを修正してください。

XCS20-3TQ144Iパッケージングの寸法

• パッケージタイプ：144-TQFP（薄いクアッドフラットパッケージ）

• 体の大きさ：20 mm×20 mm

• ピッチ （リード間隔）：0.5 mm

• 取り付けタイプ：表面マウント

• パッケージ/ケース：144-LQFP（控えめなクアッドフラットパッケージ）

XCS20-3TQ144Iメーカー

XCS20-3TQ144Iは元々製造されていました xilinx、先駆的なFPGAテクノロジーで知られるプログラム可能なロジックデバイスの分野の大手企業。Xilinxの買収に続いて 高度なマイクロデバイス （AMD ）2020年、XCS20-3TQ144Iを含むすべてのXilinx FPGA製品が現在、AMDブランドで販売およびサポートされています。AMDは、堅牢な設計サポート、長期的なライフサイクル管理、および適応的コンピューティングソリューションのより広範なポートフォリオ内での統合を提供することにより、Xilinxのイノベーションの遺産を維持し続けています。公式メーカーとして、AMDは、レガシーおよび現在のFPGAファミリを使用するために必要なドキュメント、ソフトウェアツール、およびリソースへのアクセスを保証します。

結論

XCS20-3TQ144Iは、多くの電子プロジェクト、特に中レベルのロジックと強力なI/Oコントロールを必要とする多くの電子プロジェクトでうまく機能する信頼性が高く柔軟なチップです。厳しい環境を処理し、システム内プログラミングをサポートし、信号処理、産業用マシン、通信システムなどに適しています。また、設計のニーズに応じて、ピンが多いか、少ないピンで同様のバージョンのチップを選択することもできます。プログラミングXilinxツールを使用して簡単です。それは古いFPGAファミリーからのものですが、今日でも有用であり、現在すべてのXilinxチップを管理しているAMDによって完全にサポートされています。
