74LS93バイナリカウンターが説明しました

74LS93は、さまざまなデジタルアプリケーションをサポートするコンパクトで効率的な4ビットバイナリカウンターです。この記事では、その機能、機能、および使用法について説明し、その運用と実用的な利点を案内します。バイナリ値のカウントから分割周波数まで、74LS93は、正確なカウントソリューションとタイミングソリューションを必要とするプロジェクトのシンプルさと柔軟性を提供します。

カタログ

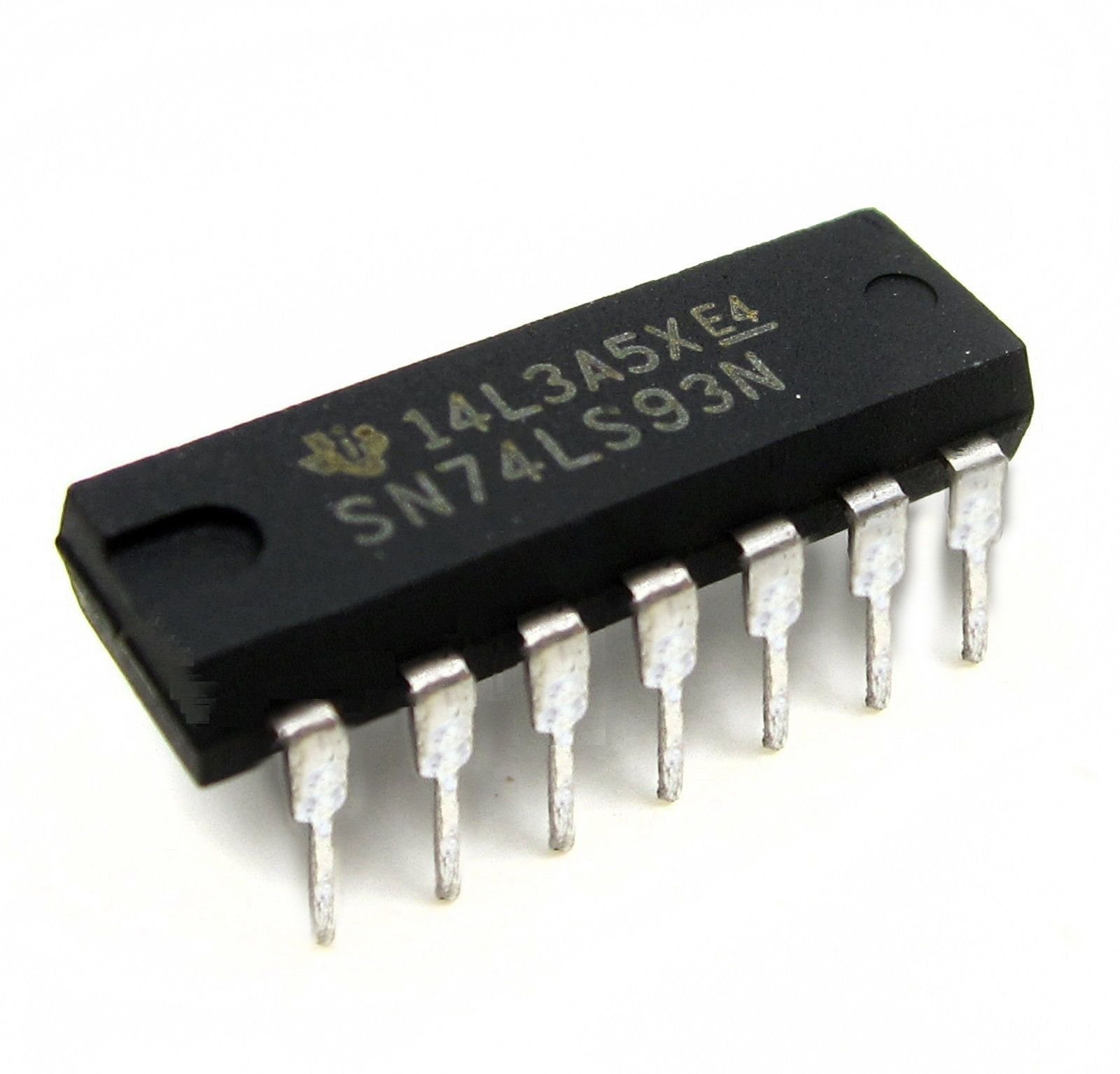

74LS93バイナリカウンターICの理解

74LS93 2つの組み込みのアップカウンターで設計された4ビットバイナリカウンターです。モード-2のアップカウンターとMOD-8のアップカウンターを組み合わせて、MOD-8カウントまたは分割信号などのアプリケーションに2または8で汎用性があります。このICには、入力パルスに応答する4つのJKフリップフロップが含まれます。マイクロコントローラーまたはタイマーICで提供できます。

74LS93の設計には、2つのリセットピン、2つのクロックピン、4つの出力端子を備えており、バイナリで0から15までカウントできます。さまざまなマイクロコントローラーとTTLベースのシステムとの互換性により、このカウンターはさまざまなデジタルプロジェクトに柔軟な選択肢です。通常、DIPやSMDなどの形式で利用でき、常に14個のピンが含まれています。さらに、ICは高速入力を処理するように構築されており、動的環境での信頼できる動作を確保します。

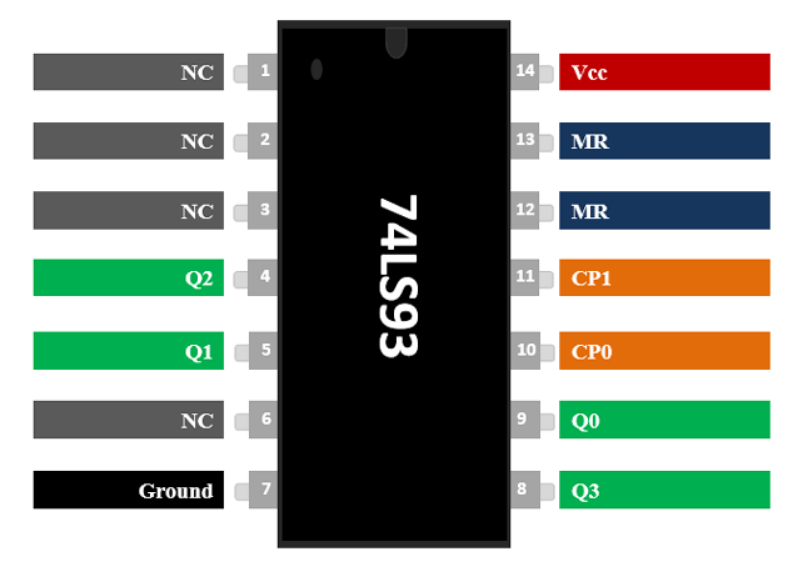

74LS93ピンアウト

ピン番号	ピン名	説明
1、2、3、6	NC	接続なし
4、5、8、9	Q0、Q1、Q2、Q3	出力ピン
7	地面	システムの地面に接続されています
10	CP0	クロック入力 - 2で除算します
11	CP1	クロック入力 - 8で除算
12、13	氏	マスターリセット - クリア入力
14	VCC	供給電圧 - 4.5Vから5.5V

74LS93カウンターIC機能

4ビットカウンター統合回路

74LS93は、幅広いアプリケーション向けに設計された4ビットバイナリカウンターです。効率的な4ビットアーキテクチャのおかげで、カウントまたは周波数分割を必要とするシステムで信頼できるパフォーマンスを提供します。

標準動作電圧

このICは、5Vの標準電圧でシームレスに動作し、多くのデジタルシステムと互換性があります。この電圧で一貫して実行する能力により、さまざまなプロジェクトでの信頼性が保証されます。

電圧範囲

ICは、4.5V〜5.5Vの間の電圧スペクトルをサポートします。この柔軟性により、安定性を維持しながら、電源がわずかに変動するシステムで使用できます。

高出力電圧と低出力電圧

ICが高い状態を出力すると、3.5Vを配信し、低状態にある場合、0.25Vを出力します。これらのレベルにより、他のTTLデバイスと互換性があり、回路へのスムーズな統合が確保されます。

出力電流

ICは、高出力中に-0.4MAを処理し、低出力中は8mAを処理します。これらの現在のレベルにより、ICは過負荷を引き起こすことなく他のコンポーネントと効果的に相互作用することができます。

入力ピンのクロック周波数

入力ピンCP0のクロック周波数は最大32MHzに達することがあり、CP1は最大16MHzをサポートします。この高速性能により、ICは迅速なカウントまたは周波数分割を必要とするタスクに適しています。

最小パルス幅

CP0には少なくとも15nsのパルス幅が必要ですが、CP1には最低30nsが必要です。これらの仕様により、正確な操作が保証され、高速スイッチング中に見逃された信号が防止されます。

ピン形式

ICは、14ピンPDIP、GDIP、PDSOなどの形式で利用でき、汎用性が高く、さまざまなデザインに簡単に統合できます。これらの形式を使用すると、特定のアプリケーションに最適な形式を選択できます。

クロックインパルスソース

555タイマーやマイクロコントローラーなどのデバイスを使用して、ICのクロック入力を駆動できます。この柔軟性により、シンプルなタイマーからより複雑なデジタルシステムまで、さまざまなアプリケーションで簡単に使用できます。

TTL互換出力

ICの出力はTTL形式であり、これにより、幅広いICSおよびマイクロコントローラーシステムとの互換性が保証されます。この機能により、デジタル回路設計への統合が簡素化されます。

温度範囲

ICは、摂氏0〜70度の範囲の温度でうまく機能し、標準環境に適しています。中程度の温度変化の影響を受けることなく、一貫した結果を提供します。

74LS93に相当します

• 74HC19

• 74LS192

• 4516

他のカウンターIC

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

74LS93デジタルカウンターはどのように機能しますか？

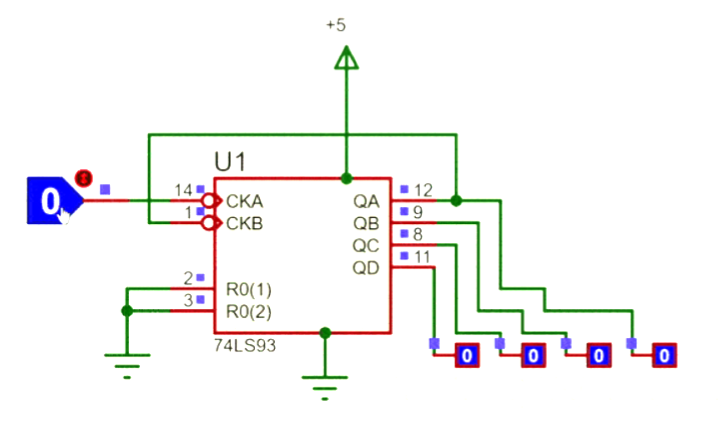

74LS93バイナリカウンターの動作を取得するには、電源を接続することから始めます。VCCピンを正の端子に取り付け、GNDピンをシステムの地面に取り付けます。これが完了したら、最初のクロック入力（ピン1）を最後のビット出力（ピン12）に接続します。この接続は、カウントメカニズムを有効にするための鍵です。

次に、リセットピン（ピン2および3）をセットアップします。これらのピンを接地して、カウンターがゼロから始まるようにします。リセットを異なる方法で機能させる必要がある場合は、アプリケーションのニーズに基づいてこれらのピンを外部ロジックに接続できます。この柔軟性により、回路の要件に応じてカウンターを構成できます。

クロック入力の場合、タイマーICやクロック信号を生成できるデバイスなど、2番目のクロックピン（ピン2）を外部パルスジェネレーターに接続します。このクロックパルスは、ピン8、9、11、および12に表示されるICのバイナリカウント出力を制御します。

74LS93の内部回路は、MOD 2カウンターとMOD 8カウンターの2つの主要部分に分割されます。MOD 2カウンターは最初のビットを管理し、信号が高から低に遷移すると、各クロックパルスで0と1を切り替えます。この出力は、3つの相互接続されたJKフリップフロップを使用して残りの3ビットを生成するMOD 8カウンターのクロック入力として機能します。

Mod 8カウンターの各JKフリップフロップは、前のフリップフロップの出力からクロック信号を取得します。MOD 2とMOD 8カウンターは、0000から1111の範囲の4ビットバイナリカウントを生成します。このバイナリ出力は4つの出力ピンに表示され、カウントの明確な表現を提供します。

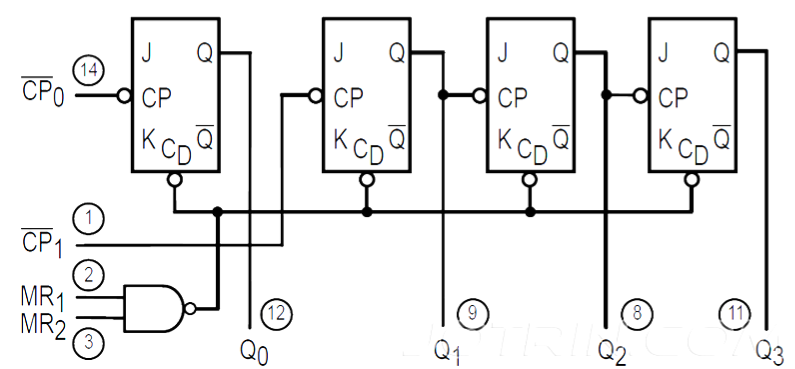

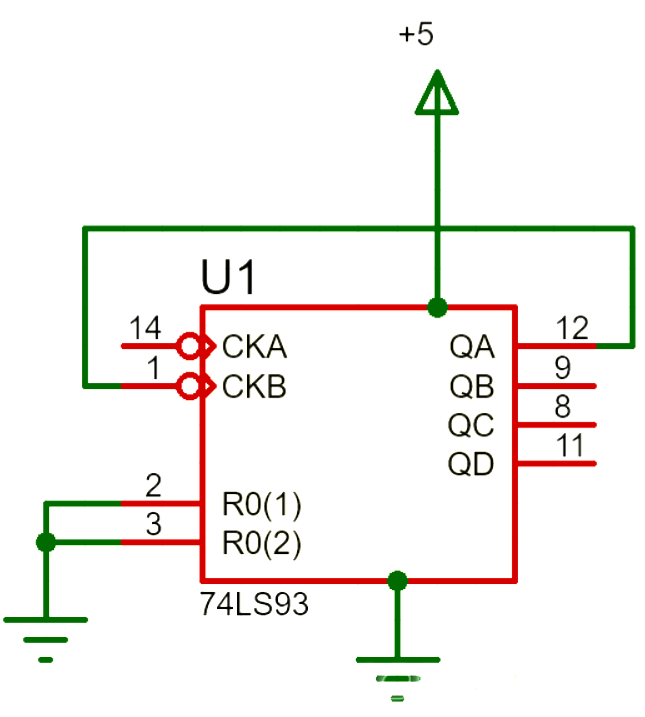

74LS93カウンター回路

74LS93カウンター回路を理解するために、内部の設計と機能を調べるのに役立ちます。回路はJKフリップフロップに基づいており、それぞれが2つの状態を切り替えることができます。1と0。これらの状態はバイナリ値を表し、カウンターはクロックパルスに応じてこれらの状態を変更することで進行します。

74LS93では、前のフリップフロップの出力が高から低に遷移すると、各フリップフロップの状態が変化します。ただし、最初のフリップフロップは2番目のフリップフロップに直接接続されていません。機能的なシーケンスを作成するには、最初のクロックピン（CP1）をMOD 8カウンターの最初のフリップフロップの出力にリンクします。これにより、シーケンスが適切に流れるようになります。

4つのフリップフロップが順番に接続されており、それぞれが前のフリップフロップの出力からクロックパルスを受け取っているため、カウンターは0000から始まり、1111までカウントされてから0000に戻ります。各状態は一意のバイナリ数を表し、進行します。注文。

以下の表は、各カウントでバイナリ出力がどのように変化するかを示しています。

カウント	出力	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

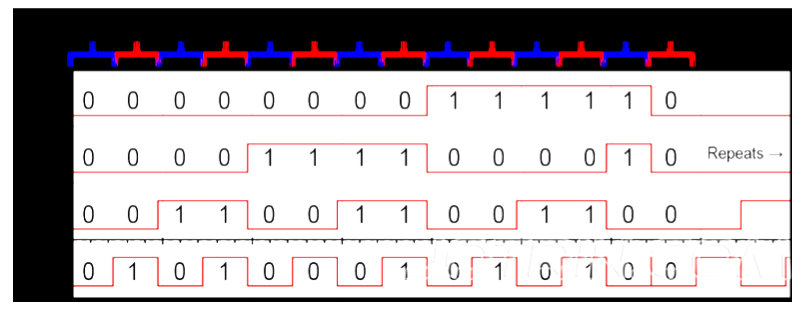

さらに、タイミング図は、入力クロック信号に応じてQ0からQ3への出力がどのように動作するかを示しています。この視覚化により、バイナリカウンターが段階的に進行する方法を簡単に確認できます。

74LS93のアプリケーション

74LS93は、4つのJKフリップフロップを使用して構築された多用途のアップカウンターです。MOD-2とMOD-8カウンターを組み合わせることにより、MOD-16カウンターの作成に一般的に使用されます。バイナリで0から15までカウントするか、タイミング目的でシーケンスを作成する必要がある回路で頻繁に利用されているため、そのようなアプリケーションには簡単で信頼できる選択肢があります。

このICは、周波数除算回路でも広く使用されており、周波数を2、8、または16で正確に分割できます。その設計により、制御されたタイミングタスクを効果的に処理できるようになり、デジタルクロックやシーケンシャルイベント管理セットアップなどのデジタルタイミングシステムでの使用に適しています。

さらに、74LS93はパルスカウントアプリケーションで採用されており、バイナリの入っている信号を集計します。MOD-2とMOD-8の機能を組み合わせる機能により、正確なバイナリカウントを必要とするプロジェクトで効率的で信頼できるコンポーネントになります。

74LS93バイナリカウンターを操作する手順

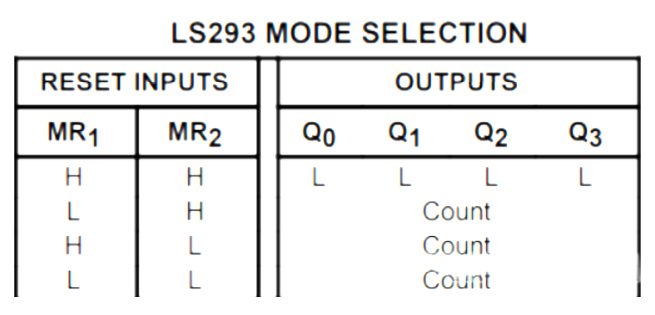

74LS93バイナリカウンターを使用することは、簡単で効率的です。A +5V電源を使用して、VCCおよびグランドピンを介してICに電力を供給することから始めます。これにより、ICに必要な動作条件が確立されます。74LS93には、目的の動作モードを構成できる2つのMR（マスターリセット）ピンが含まれています。標準のカウント機能の場合、モード選択テーブルに示すように、両方のリセットピンを接地（低）に接続します。

次に、CP0およびCP1入力ピンにクロックパルスを供給して、カウントプロセスを開始します。これらのピンへの各パルス入力は、バイナリカウントを1つずつ増加させます。CP1 PINはQ0出力を制御し、CP0はQ1、Q2、およびQ3の出力を管理します。4つの出力ビットすべてを有効にするには、CP1のクロックパルスをQ0出力に接続します。

ICは、CP0では32MHzのピーククロック周波数、CP1で16MHzのピーククロック周波数をサポートします。正確な動作を維持するために、CP0ではパルス幅が少なくとも15N、CP1で30NSであることを確認してください。通常、555タイマーまたは同様のパルス生成回路を使用してクロック信号を生成できます。

カウント	出力
	Q0	Q1	Q2	Q3
0	l	l	l	l
1	h	l	l	l
2	l	h	l	l
3	h	h	l	l
4	l	l	h	l
5	h	l	h	l
6	l	h	h	l
7	h	h	h	l
8	l	l	l	h
9	h	l	l	h
10	l	h	l	h
11	h	h	l	h
12	l	l	h	h
13	h	l	h	h
14	l	h	h	h
15	h	h	h	h

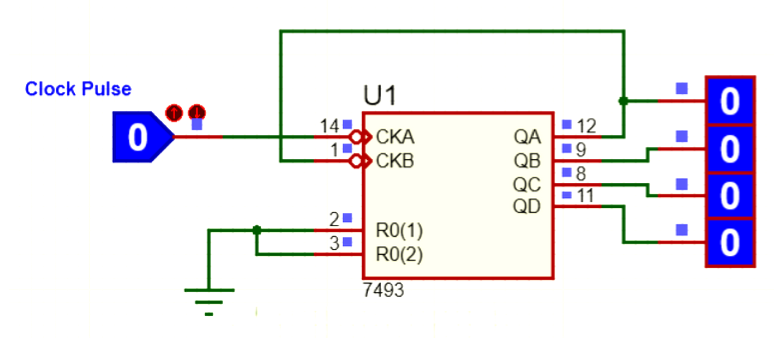

その機能をよりよく理解するには、ICの操作のシミュレーションを検討してください。たとえば、モード0（標準カウントモード）では、MRピンの接地とロジック状態を手動で切り替えると、クロックパルスが生成されます。各移行が高から低くなると、ICはカウントを増加させます。以下は、この動作を示すシミュレーションの例です。

さらに明確にするために、ビデオチュートリアルまたは追加のリソースを参照できます。タイミングやカウントアプリケーションなど、さまざまな回路での74LS93の実用的な用途は、デジタルデザインでの適応性と使いやすさを示しています。

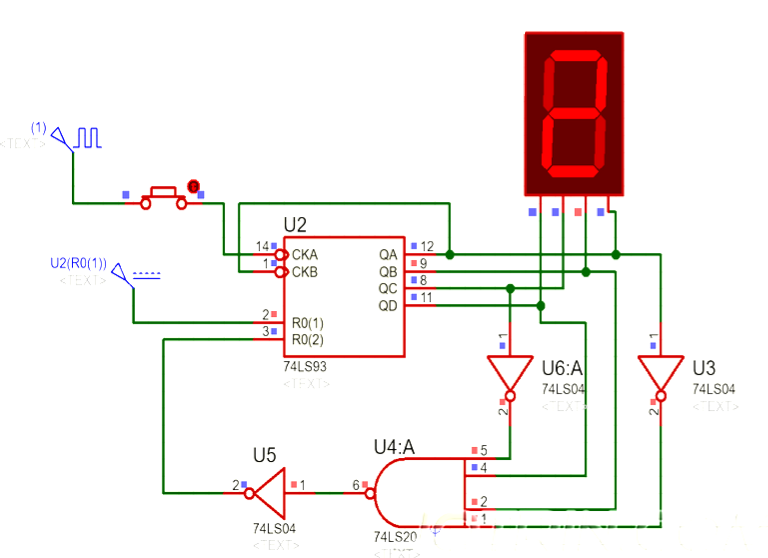

1桁のカウンターで74LS93を利用します

74LS93を使用して1桁のカウンターを作成するには、 74LS20 （4入力NANDゲート）およびa 74LS04 （3つのゲートではありません）。これらのコンポーネントはICと連携してBCD 7セグメントディスプレイを駆動し、カウンターが0から9までの数値をサイクリングできるようにします。

74LS93は、最大16のバイナリカウントを処理できる4ビットカウンターですが、9に達した後にリセットする必要があります。この時点でカウンターがリセットされていない場合、出力は正しくないまたは予期しない値を表示する場合があります。これを管理するために、フィードバックリセット回路が使用され、NANDからの信号を組み合わせてゲートではなく、カウンターを自動的にリセットします。

この回路では、2つのゲートではない2つのゲートがQAおよびQC出力に接続され、QBとQDはNANDゲート入力に直接リンクされています。NANDゲートは、すべての入力がゼロの場合にのみ高出力を生成します。1010のバイナリ値では、NOTゲートはQAとQCからの信号を逆転させ、NANDゲートからの高出力をトリガーします。この出力は74LS04によって反転され、カウンターをゼロにリセットします。この設計により、カウンターが一貫してリフレッシュされ、正しい小数値が表示されます。

2桁のカウンターに74LS93を使用します

2桁のカウンター構成は、1桁のカウンターの概念を拡張し、00から99までの数値を表示できるようにします。同じ基本ロジックが適用されますが、この場合、最初の7セグメントディスプレイは2番目の表示が送信されると進行します。クロックリセット信号。この設計により、1つのディスプレイのリセット信号を使用して他のディスプレイのクロック入力を駆動することにより、2桁にわたってシームレスなカウントが保証されます。

2桁のカウンターの背後にあるロジックは、1桁のセットアップと一致しており、2つの7セグメントディスプレイを使用してより大きな数値を紹介する効率的な方法を提供します。リセットとクロック信号を介して2つのカウンターをリンクすることにより、ディスプレイはタンデムで動作し、00〜99の数値を表します。

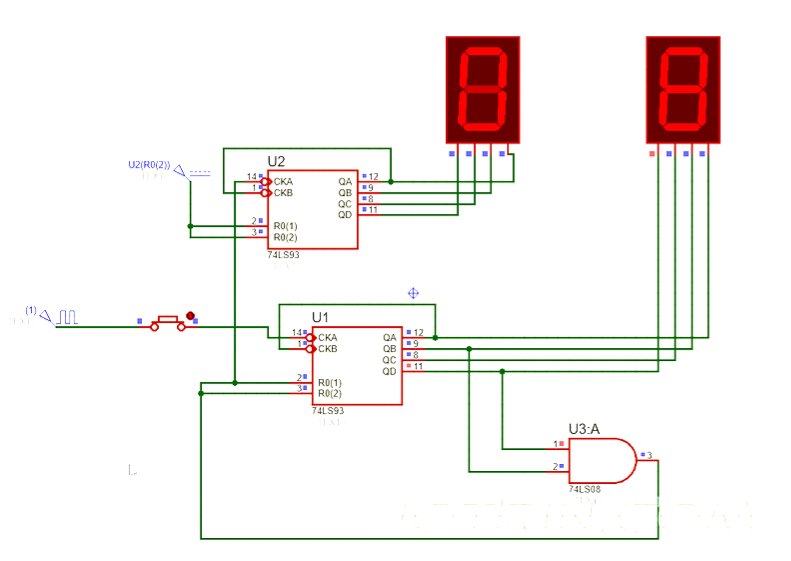

74LS93ベースの2桁の10進数カウンターの例

74LS93ベースの2桁の小数カウンター

2桁のカウンターの場合、74LS93は00から99までの数値をカウントおよび表示するように構成できます。2桁のカウンターのロジックは、1桁のカウンターと同じ原則に基づいて構築されますが、2つのBCDカウンターをカスケードすることで機能を拡張します。。

このセットアップでは、最初のBCD 7セグメントディスプレイは、2番目のディスプレイからのリセット信号に基づいてカウントを進めます。基本的に、最初のディスプレイのクロック信号は、2番目のディスプレイのリセットから派生します。このカスケード配置により、カウンターが2桁で論理的に進行することが保証され、最初のディスプレイは0から9にサイクルを完了した場合にのみ最初の表示が増加します。

この2桁のカウンター回路は、最大99をカウントでき、2つの7セグメントディスプレイを使用してクリアで読みやすいディスプレイを提供します。基礎となるロジックおよびフィードバックメカニズムにより、スムーズな動作が保証され、より広い範囲のカウントを必要とするアプリケーションに最適です。

74LS93バイナリカウンターアプリケーション

拡張タイミング期間の生成

74LS93は、デジタルサーキットで拡張タイミング期間を生成するのに適しています。カウンターを適切に構成することにより、タイミング関連のアプリケーションに役立つ長く一貫した遅延を実現できます。

安定した周波数分割

このICは、信頼できる周波数仕切りとして機能します。入力クロック周波数を2、8、または16の係数で削減できるため、同期操作に安定した周波数分割が必要なシステムには信頼できる選択肢となります。

正確なタイミングタスク

正確なタイミングが必要な場合、74LS93は簡単なソリューションを提供します。その予測可能なカウント動作により、デジタルプロジェクトでのシーケンスや時間ベースの制御などのタスクの精度が保証されます。

マイクロコントローラーフリープロジェクト

74LS93は、マイクロコントローラーを使用することが実用的でない可能性があるプロジェクトに最適です。カウントとタイミング機能を効率的に処理し、より複雑で費用のかかるコンポーネントの必要性を減らします。

パルスカウントと周波数パーティション

このICは、パルスカウントまたは周波数パーティション化を伴うアプリケーションで効果的です。そのバイナリカウントメカニズムにより、追加の回路なしでパルスを追跡したり、周波数を分割したりできます。

7セグメントディスプレイの運転

74LS93は、7セグメントディスプレイでシームレスに動作し、数値出力を表示します。バイナリ間コンバーターとの互換性は、デジタルカウンターと読み取りを作成するプロセスを簡素化します。

長時間間隔を作成します

カウント機能を利用することにより、74LS93は長期間隔を必要とする回路のセットアップに役立ちます。これにより、デジタル時計やタイマーなどのアプリケーションに特に便利になります。

安定したカウンターサーキットを構築します

ICは、信頼できるカウンターサーキットの設計によく使用されます。その堅牢なパフォーマンスと構成の容易さにより、スタンドアロンカウンターと周波数分割回路の両方を構築するための一般的な選択肢になります。

特殊なタイミングアプリケーション

タイミングのニーズが具体的である場合、74LS93はこれらの要件を満たすように適合させることができます。産業用タイミングソリューションであろうとDIYプロジェクトのいずれであろうと、その柔軟性は、さまざまなタイミング関連のタスクに適合することを保証します。

結論

74LS93は、デジタルカウントとタイミングタスクを簡素化する多目的で信頼できるバイナリカウンターです。周波数を分割し、パルスをカウントし、ディスプレイを駆動する機能により、さまざまなプロジェクトにシームレスに適合します。カウンターの構築、タイミングの管理、周波数分割の作成など、74LS93は効率的で簡単なソリューションを提供します。その柔軟性と使いやすさにより、多くのアプリケーションにとって実用的な選択となります。
