EPM7160EQCC160-10を便利な選択肢にしている理由

EPM7160EQCCC160-10は、IntelのMax 7000シリーズのプログラム可能なロジックチップであり、複雑さなしに固体ロジック制御を必要とするタスク用に構築されています。コンパクトで、取り付けが簡単で、信頼できるパフォーマンスが必要な新しいビルドと古いシステムの両方でうまく機能します。160個のマクロセル、104個のI/Oピン、およびEEPROMを介した再プログラミングのサポートにより、柔軟性があり、繰り返し使用する準備ができています。10 nsの遅延により、応答が速くなり、5Vの互換性が標準セットアップに簡単に適合します。ゼロから何かを構築する場合でも、レガシーデザインを生かし続ける場合でも、このチップは小さな形で実用的な力を提供します。このガイドは、その機能、ピンアウト、構造、アプリケーションなどをカバーして、それを最大限に活用するのに役立ちます。

カタログ

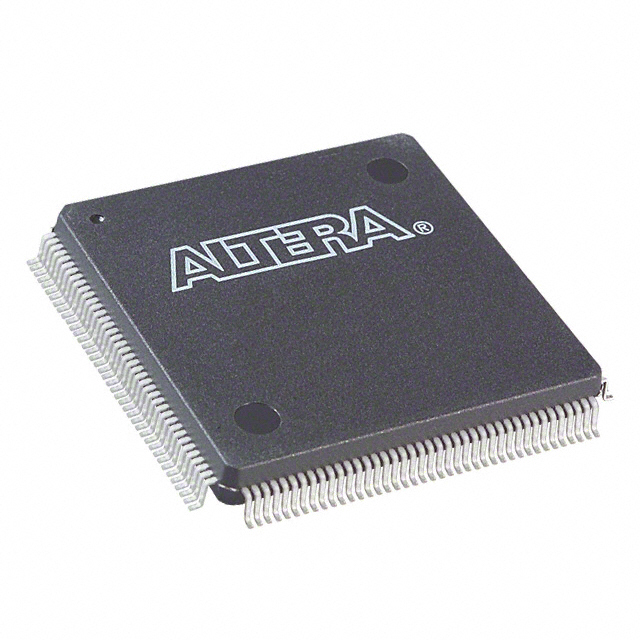

EPM7160EQC160-10概要

EPM7160EQC160-10 IntelのMax 7000シリーズの一部であり、電子システムの基本的なロジック制御を処理するために作成されています。160ピンPQFPパッケージに入っており、EEPROMテクノロジーを使用するため、必要に応じて手間をかけずに再プログラムできます。このチップは、信頼できる反復可能なロジックを必要とするシンプルな制御タスクまたはデザインに適しています。小さく、実用的で、船外に出ることなくロジックのカスタマイズが必要なものを構築する場合は、簡単に作業できます。

EPM7160EQC160-10をお探しですか？現在の在庫、リードタイム、価格を確認するには、お問い合わせください。

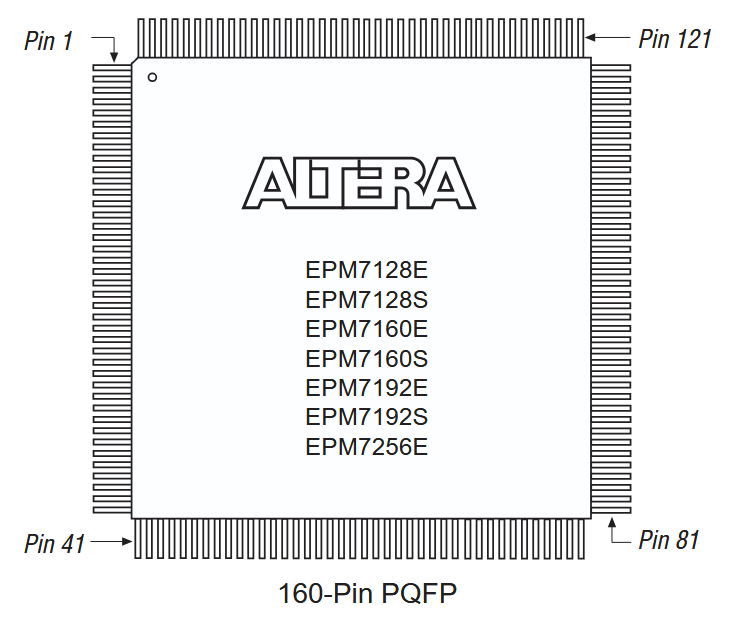

EPM7160EQC160-10ピンアウトの詳細

この図は、EPM7160EQC160-10が使用する160ピンPQFP（プラスチッククワッドフラットパッケージ）の物理レイアウトを示しています。正方形のチップの両側には、ピン1、ピン41、ピン81、ピン121などの増分で明確にマークされた40個のピンがあります。PIN番号は、PCBへの配置中の方向に役立ちます。コンパクトな正方形の形状は、表面マウントをサポートし、埋め込みおよびプログラム可能なロジックアプリケーションで一般的に使用されます。中央にリストされているラベル付き部品番号は、他の関連するMAX 7000シリーズデバイスとの互換性を確認します。

EPM7160EQC160-10の機能

より多くのロジック制御のために160個のマクロセルを使用して設計されています

EPM7160EQCC160-10は160のマクロセルを提供します。つまり、部屋を使い果たすことなく、さまざまなロジック関数を構築および管理するための十分なスペースがあります。これは、もう少し柔軟性が必要なデザインに取り組んでいる場合に役立ちます。

より良い構造のために、約10のロジックブロックを構築します

10個のロジックブロックのそれぞれは、チップ内の特定のタスクを処理する小さなチームのように機能します。彼らは物事を整理し続けるのに役立つので、あなたのデザインは、より複雑になっても管理しやすいままです。

簡単に接続するための104 I/Oピンを提供します

このチップで104個の入力/出力ピンを取得し、システムの他の部分に接続する方法がたくさんあります。データを持ち込んでいる場合でも送信しても、このチップにより、両方を簡単に処理できます。

最大3200の使用可能なゲートをサポートします

3200の使用可能なゲートを備えたEPM7160EQC160-10には、幅広いロジック操作を引き受ける余地があります。コントロールしたいが、巨大なシステムや複雑なシステムは必要ないときに適しています。

迅速な応答のための高速10 ns伝播遅延

チップは約10ナノ秒で応答し、物事が迅速に動くのに役立ちます。セットアップでタイミングが重要な場合、この速度はラグなしですべてをスムーズに実行することができます。

安定した4.75Vから5.25Vの範囲内で動作します

このチップは、5Vの電源範囲で実行されます。これは、一般的で作業しやすいです。特別な電圧セットアップを心配する必要はありません。ほとんどの標準システムに接続するだけです。

コンパクト160-PQFPパッケージはスペースを節約します

28x28 mmのサイズの160ピンプラスチッククワッドフラットパッケージ（PQFP）に入っています。これにより、小さなエリアにたくさんのピンが得られるので、ボード上のスペースをあまり占めることはありません。

標準的な動作温度のために作られています

EPM7160EQC160-10は、0°Cから70°Cの間で最適です。この範囲は、ほとんどの屋内セットアップに適合します。デスク、ラボ、または生産スペースで使用するかどうかにかかわらず。

サーフェスマウントプロジェクト用に構築されています

穴を開けることなく、このチップをボードに直接取り付けることができます。表面マウント用に作られているため、スペースを節約し、デザインをシンプルに保つのに役立ちます。

EPM7160EQC160-10技術仕様

製品属性	属性値
メーカー	インテル
電圧供給 - 内部	4.75V〜5.25V
サプライヤーデバイスパッケージ	160-PQFP（28x28）
シリーズ	MAX®7000
プログラム可能なタイプ	EE pld
パッケージ /ケース	160-BQFP
パッケージ	トレイ
動作温度	0°C〜70°C（TA）
マクロセルの数	160
ロジック要素/ブロックの数	10
I/Oの数	104
ゲートの数	3200
取り付けタイプ	表面マウント
遅延時間TPD（1）最大	10 ns
基本製品番号	EPM7160

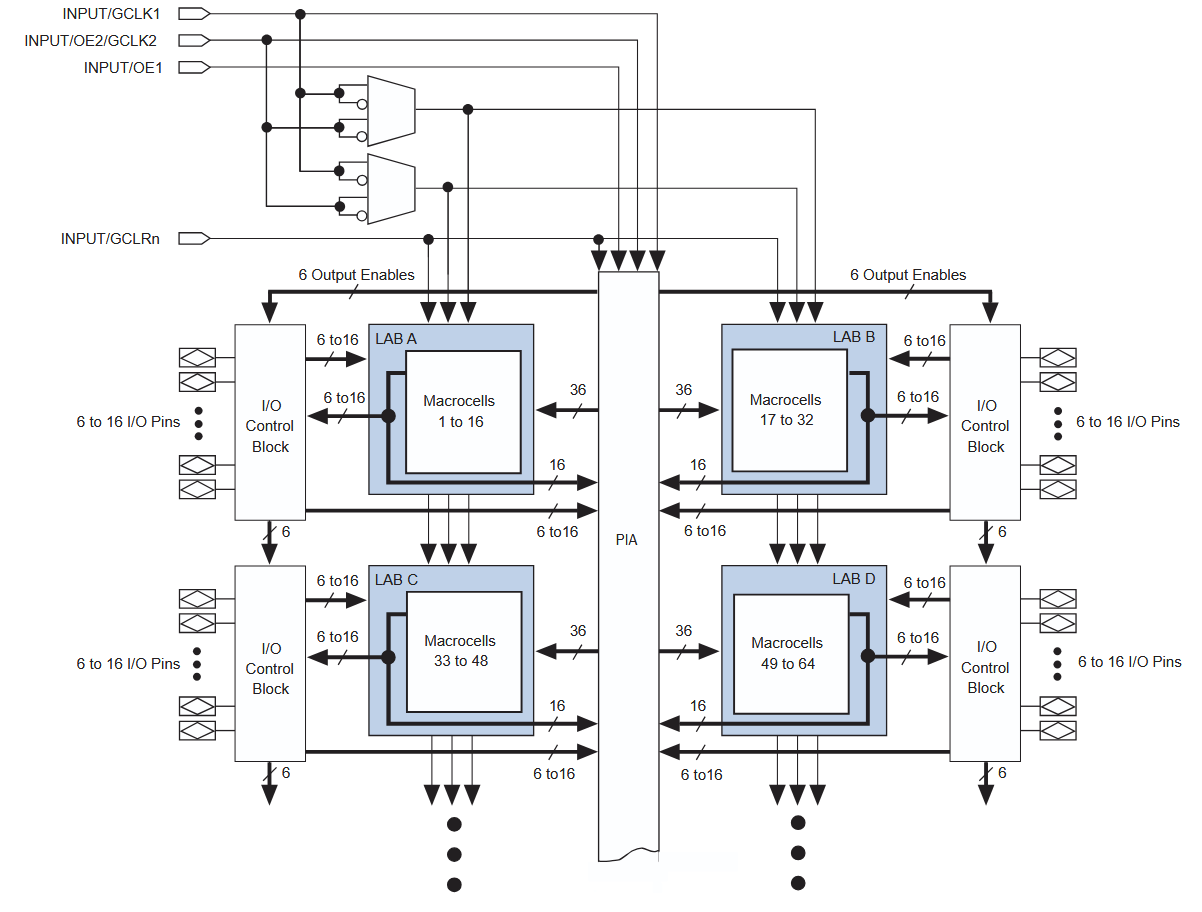

EPM7160EQC160-10のデバイスブロック図

この図は、EPM7160EQC160-10の内部構造を示しています。これには、AからDのラベルが付いた4つのロジック配列ブロックが含まれ、それぞれに1つのマクロセルを含む1つのマクロセルを含む1〜16、17〜32などのセットにグループ化されています。これらのラボは、PIAと呼ばれる中央の相互接続を介して接続されており、柔軟なデータルーティングを可能にします。各ラボは、6〜16個の入力/出力ピンを管理する近くのI/Oコントロールブロックと通信します。図の上部には、グローバル制御ロジックにフィードするGCLKまたは制御信号としてマークされた複数の入力行があります。このロジックは、すべてのブロックにわたって出力を有効にし、入力制御信号を指示します。

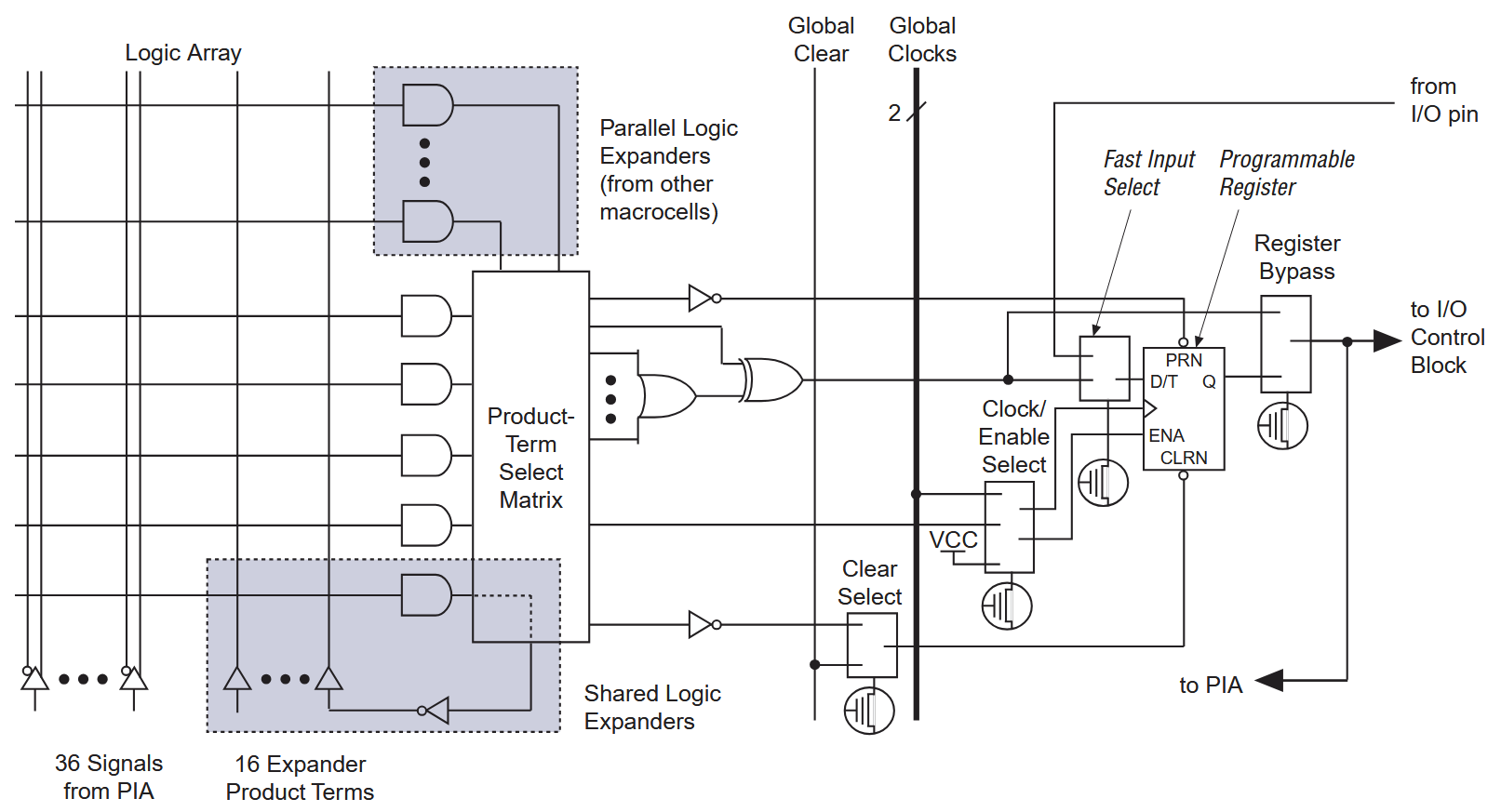

EPM7160EQC160-10のデバイスマクロセル

この図は、EPM7160EQCC160-10を含むMAX 7000EおよびMAX 7000Sデバイスで使用されるマクロセルの内部レイアウトを示しています。これは、プログラム可能な相互接続配列（PIA）から来て、ロジックアレイとエキスパンダー製品用語を流れる信号から始まります。これらの用語は、製品ターム選択マトリックスによって選択および処理され、ロジック出力を一連のゲートに送ります。そこから、信号はプログラム可能なレジスタに移動し、高速入力をバイパスまたは有効にするためのオプションを備えています。マクロセルは、タイミング制御のためのグローバルクリアクリアクリアクロックラインにも接続されています。出力オプションには、信号をI/Oコントロールブロックに送信するか、PIAにルーティングすることが含まれます。

EPM7160EQC160-10のアプリケーション

日常の産業管理タスクに最適です

工場や自動化のセットアップに見られる基本的な制御システムでは、EPM7160EQCCC160-10を使用できます。スイッチング、タイミング、シンプルなロジック制御など、日常の操作を管理するのに役立ち、過度に複雑なセットアップを必要としないシステムに役立ちます。

通信機器プロジェクトに役立ちます

このチップは、ルーターやテレコムスイッチなど、データや信号を処理するデバイスによく適合します。これにより、カスタムロジックパスを構築して、システムが他の部分とスムーズに話し、応答性を維持するのを支援できます。

家電に適しています

ガジェットやホームエレクトロニクスに取り組んでいる場合、EPM7160EQC160-10はアイデアを実現するのに役立ちます。コンパクトまたは低電力の設計でうまく機能する余分なスペースやパワーを必要とせずに制御ロジックを処理します。

組み込みシステムでうまく機能します

スペースとシンプルさが重要な埋め込みシステムでは、このチップは適切な量の柔軟性を提供します。それを使用して、小さな制御タスクを実行したり、システムのさまざまな部分を一緒にリンクするのに役立ちます。

古い製品をスムーズに動かし続けます

Max 7000シリーズを使用した古いデザインを維持している場合、EPM7160EQC160-10を使用すると、すべてを機能させ続けることができます。直接交換が必要な場合、またはレガシーセットアップの寿命を延ばしたい場合は、確かな選択です。

EPM7160EQC160-10の利点と欠点

利点

•10 ns遅延がある高速ロジック

•コンパクトなフォームファクターの高い論理密度

•不揮発性EEPROM構成メモリ

•安定した予測可能なパフォーマンス

•レガシー製品サポートに広く使用されています

短所

•古い5Vロジックシステムに限定されています

•最新の低電圧IOのサポートはありません

•製品は終末期であり、可用性が限られています

インテルについて

Intelはテクノロジーの世界で有名な名前であり、多くの日常的なデバイスで使用されている製品を提供しています。長年にわたり、幅広いシステムを動かすのに役立つ信頼できるチップを作ることで強い評判を築いてきました。Home Electronicsからビジネスツールまで、Intelのパーツは、物事をスムーズに稼働させ続けるように設計されています。さまざまな業界でテストされ、信頼されているものを探しているなら、Intelはあなたが期待できるブランドです。

結論

EPM7160EQCC160-10は、優れたパフォーマンスと使いやすい機能を備えたプログラム可能なロジックチップが必要な場合、信頼できる選択肢です。160個のマクロセルと104個のI/Oピンで柔軟性を与え、すべてコンパクトで再プログラム可能な形式です。その速い応答時間と共通システムとの互換性は、多くのプロジェクトの実用的な部分になります。新しいものを構築したり、古いセットアップを更新したりする場合でも、このチップは物事をスムーズに実行し続けます。組み込みシステム、制御デバイス、さらには消費者製品に適しています。長年のサポートと堅実な設計により、多くのロジック制御ニーズに合わせてスマートな選択です。

データシートPDF

EPM7160EQC160-10データシート：

EPM7160EQC160-10.pdf
