TP4056が18650バッテリーの充電に最適な理由

TP4056モジュールは、単一セルリチウムイオン電池を充電するためのシンプルで信頼できるソリューションです。定電流および電圧法を使用して安全な充電を保証し、さまざまなポータブルデバイスに適しています。自動充電終了や過充電保護などの機能により、日常のアプリケーション用の使いやすいモジュールです。

カタログ

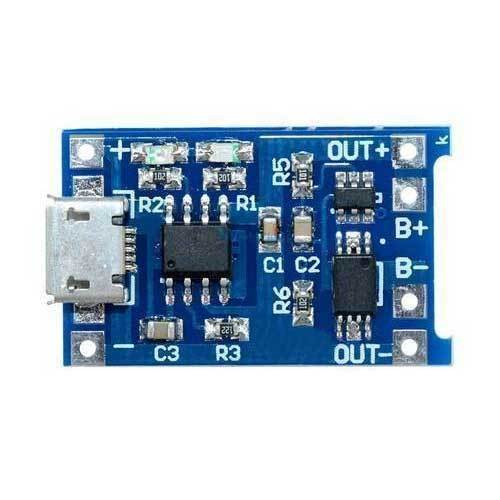

TP4056の紹介

TP4056 モジュールは、リチウムイオン電池を充電するように設計されたコンパクトで効率的なデバイスです。単一セルバッテリーをサポートし、2つの充電方法を使用して動作します。一定電圧と定電圧です。この組み合わせにより、バッテリーが安全かつ効果的に充電されるようにします。プリセット電荷電圧が4.2ボルトで、TP4056はリチウムイオン電池の特定の要件を処理するのに適しています。

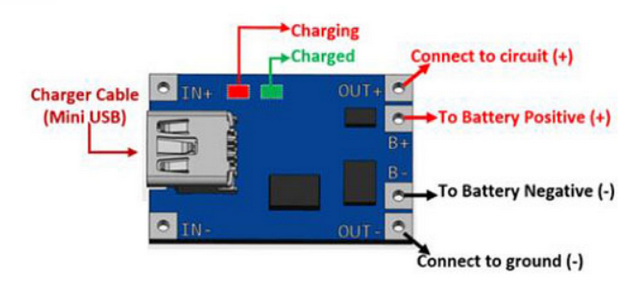

TP4056ピン構成

TP4056 PIN説明

いいえ：	ピン名	説明
1	out +	これらのピンは、バッテリーから正電圧を出力します。バッテリーで駆動する必要がある回路に接続する必要があります
2	B +	USBケーブルから正の電圧を出力して、バッテリーに充電します。バッテリーの正に接続する必要があります
3	B-	バッテリーを充電するためにUSBケーブルから負の電圧を出力します。バッテリーのネガティブに接続する必要があります
4	外 -	このピンは、バッテリーから負の電圧を出力します。バッテリーで駆動する必要がある回路の地面に接続する必要があります
5	in +	+5Vを提供する必要があります、充電ケーブルが利用できない場合は使用できます
6	で -	+5V供給の根拠を提供する必要があります。充電ケーブルが利用できない場合は使用できます
7	LED RED	このLEDは、バッテリーの充電中にオンになります
8	LEDグリーン	バッテリーが完全に充電された後、このLEDがオンになります

TP4056技術仕様

TP4056の同等の仕様を備えた技術仕様、機能、特性、およびコンポーネント。

タイプ	パラメーター
パッケージ /ケース	ESOP-8
パッケージング	テープ＆リール（TR）
ROHSステータス	ROHS準拠

TP4056機能と利点

安全な充電と排出

TP4056は、安全性を念頭に置いてリチウム電池を充電および排出するように設計されています。これにより、バッテリーが安全な制限内で動作し、損傷や誤りを防ぎます。この機能により、敏感なリチウム細胞での日常的な使用に信頼性が高くなります。

18650およびその他の3.7Vバッテリーと互換性があります

このモジュールは、18650のセルや3.7ボルトの他のバッテリーでシームレスに動作します。その適応性により、特に一般的に使用されるリチウムイオン電池の場合、さまざまな用途に最適な選択肢になります。

調整可能な充電電流

充電電流はデフォルトでは1Aに設定されますが、必要に応じて調整できます。この柔軟性により、バッテリーの要件に応じて充電プロセスをカスタマイズできます。

4.5Vから5.5Vの入力電圧範囲

モジュールは、4.5Vから5.5Vの入力電圧を受け入れ、標準のUSBポートまたはその他の互換性のある電源を使用して簡単に電源を入れます。この範囲は、充電回路をセットアップするときに利便性と汎用性を高めます。

4.2Vのフル充電電圧

プリセット電荷電圧が4.2Vで、モジュールはバッテリーが最適に充電されるようにします。この値は、リチウムイオン電池の標準と一致し、毎回効率的かつ効果的な充電を確保します。

過充電および過剰充電からの保護

バッテリーの寿命を延ばし、問題を防ぐために、TP4056には過充電と過剰充電に対するセーフガードが含まれています。この機能は、時間の経過とともにバッテリーの健康を維持するのに役立つため、信頼性を追加します。

逆極性保護はありません

モジュールには機能が詰め込まれていますが、逆極性保護は含まれていません。これは、潜在的なダメージを避けるために電源を入れる前に接続を再確認する必要があることを意味します。セットアップ中に適切な注意を払っても、この機能は欠点になりません。

TP4056に相当するコンポーネント

• TP4056A （充電のみ）

• TP541

TP4056のアプリケーション

ソーラー充電器

TP4056は、太陽光発電のセットアップに最適であり、太陽光発電を活用してリチウムバッテリーを充電できます。ソーラーパネルで効率的に動作し、オフグリッドプロジェクトや環境に優しいエネルギーソリューションに最適です。

デジタルカメラ

リチウムイオンバッテリーはほとんどのデジタルカメラに電力を供給し、TP4056は安全かつ効率的に充電されるようにします。このモジュールは、バッテリーの過充電や損傷を心配することなく、カメラを使用する準備を整えることができます。

ポータブルホームアプライアンス

ハンドヘルドファンやLEDライトなどの多くのポータブルアプライアンスは、リチウムイオン電池に依存しています。TP4056は、これらのデバイスの充電に役立ち、毎日のタスクや緊急事態のために動作し続けることを保証します。

携帯電話とタブレット

このモジュールは、携帯電話やタブレットで使用されるバッテリーの充電をサポートします。デバイスを修理している場合でも、カスタム充電ステーションを作成している場合でも、TP4056は信頼できる簡単なソリューションを提供します。

リチウム細胞の充電および放電

TP4056は、充電および放電リチウム細胞の両方を処理できます。この汎用性により、バッテリーが頻繁に充電および使用されるアプリケーションには実用的な選択肢になります。

一般的に18650のLi-Ionバッテリーで使用されます

TP4056は、パワーバンク、懐中電灯、その他のデバイスで広く使用されている18650バッテリーと非常によくペアです。その互換性により、これらの人気のあるバッテリーを使用したプロジェクトが安全で効率的になることが保証されます。

パワーバンク

パワーバンクはしばしばリチウムイオン細胞に依存しており、TP4056は充電ニーズを管理するための信頼できるオプションです。その機能により、パワーバンクで使用されるバッテリーの寿命を延長するのに役立ちます。

Arduinoプロジェクトの動力に5Vブースターとともに使用されます

5Vブースターと組み合わせると、TP4056はArduinoベースのプロジェクトに最適な選択肢になります。バッテリーを充電し、マイクロコントローラーやその他のコンポーネントの安定した電源として使用して、DIY電子機器の一貫した動作を確保できます。

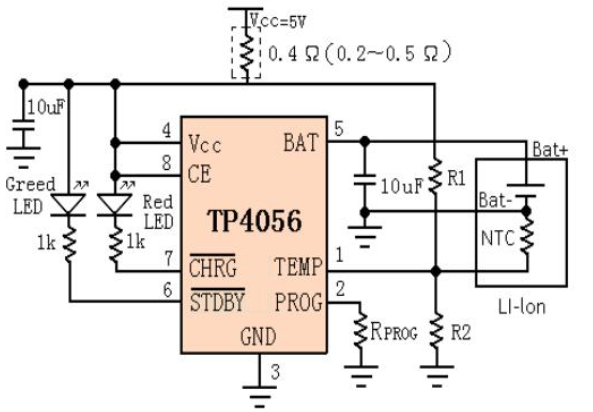

TP4056の典型的な回路アプリケーション

TP4056モジュールは、デフォルトで1Aの充電電流を提供するように設計されています。ただし、アプリケーションが異なる電流レベルを必要とする場合、RPROGとラベル付けされた抵抗器（モジュール上のR3）を変更することで変更できます。これにより、特定のニーズに合わせて充電プロセスを調整する柔軟性が得られます。これに関する詳細なガイダンスについては、TP4056のデータシートを参照できます。

リチウムバッテリーが完全に充電されると、モジュールは自動的に充電を停止します。この時点で、赤いLEDインジケーターがオフになり、緑色のLEDが点灯し、バッテリーが完全に充電され、使用できることを示しています。この視覚インジケーターにより、追加のツールなしで充電プロセスを簡単に監視できます。

モジュールは、充電されたバッテリーを電源にする必要がある回路または負荷に接続するように設計されています。バッテリーが負荷を動かすと、モジュールはその電圧を継続的に監視します。バッテリーの電圧が3.7V未満に低下した場合、モジュールはバッテリーを負荷から切断します。この機能は、パフォーマンスや寿命に影響を与える可能性のある過剰充電からバッテリーを保護するのに役立ちます。このプロセスはシームレスで、回路が安全かつ効率的に動作できるようになります。

TP4056の適切なユースケース

4.2Vを供給する能力があるため、18650のセルやその他の3.7Vバッテリーを充電するのに最適です。いくつかの外部コンポーネントのみが必要なため、ポータブルアプリケーションで使用できます。携帯電話、タブレット、ラップトップ、カメラ、パワーバンク、およびその他のさまざまな電子ガジェットはすべてバッテリーを消費します。したがって、このモジュールはそれらを充電するために使用されます。このモジュールは、USBポートと壁アダプターでも使用できます。

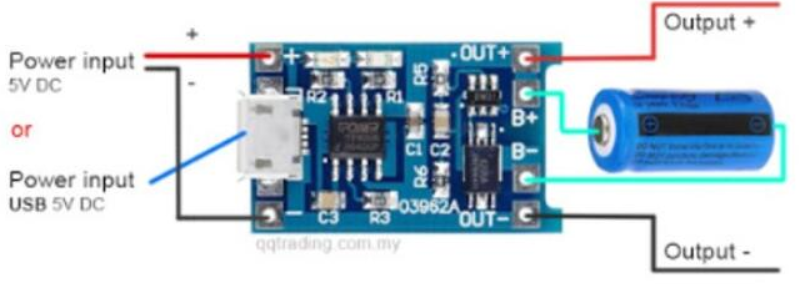

TP4056を使用するための指示

TP4056モジュールは、マイクロUSBケーブルまたはIN+およびインダーのパッドからの5V電源を搭載しています。充電器が出力端子で接続されたバッテリーを正しく充電するには、少なくとも1Aの電流が必要です。充電するセルにB+とB-接続を接続します。バッテリーの電源は、Out+およびout-out-autpadsから供給されます。その結果、負荷を実行している場合は、これら2つのパッドに取り付けることができます。ただし、セルを充電している場合は、モジュールから負荷を切断することを忘れないでください。

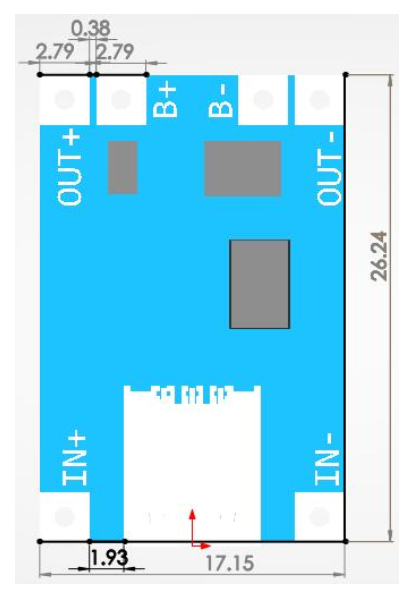

TP4056の寸法
