サイクロコンバーターの説明: 動作と使用方法の簡単なガイド

この記事では、サイクロコンバータとは何か、また DC 段を使用せずに AC 電力をある周波数から別の周波数に直接変換する方法について学びます。サイリスタやスイッチング技術を使用して波形がどのように制御および形成されるかなど、その仕組みを理解できます。この記事では、その主な特徴、種類、主なコンポーネントについても説明します。最後には、サイクロコンバーターがどこに使用されているか、そしてなぜサイクロコンバーターが高出力アプリケーションで重要であるかがわかります。

カタログ

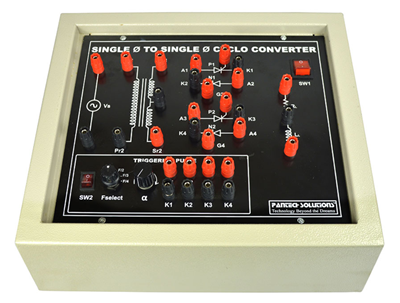

図 1. サイクロコンバーター

サイクロコンバーターとは何ですか?

サイクロコンバータは、中間 DC リンクを使用せずに入力 AC 電源の周波数を変更する直接 AC-AC 電力コンバータです。固定周波数 AC 電力を、特定の負荷要件に適した可変周波数 AC 出力に変換します。このタイプのコンバータは、入力波形を直接処理して、より低い周波数またはより高い周波数の出力を生成します。サイクロコンバータは、滑らかで連続的な周波数変化を必要とするシステムで広く使用されています。これらは、効率的な周波数制御が重要な高出力アプリケーションで特に役立ちます。サイクロコンバータの主な機能は、入力電源との同期を維持しながら、必要な周波数で制御された AC 電力を供給することです。

サイクロコンバーターの特徴

• 広い出力周波数範囲

サイクロコンバータは、入力周波数よりも低い、または高い出力周波数を生成できます。実際のほとんどの場合、出力周波数は大幅に低くなり、通常は入力周波数の 3 分の 1 未満になります。この柔軟性により、負荷に供給される AC 電力を正確に制御できます。調整可能な周波数範囲により、サイクロコンバータは可変速アプリケーションに適しています。

• 非正弦波出力波形

サイクロコンバータの出力波形は純粋な正弦波ではなく、入力波形のセグメント化された部分で構成されています。その結果、高調波成分を含む波形歪みが発生します。出力波形の品質は制御精度とスイッチングパターンに依存します。波形の滑らかさを改善するには、追加のフィルタリングが必要になることがよくあります。

• 高調波成分

サイクロコンバータは、波形整形により本質的に重大な高調波歪みを生成します。これらの高調波は、負荷と電源システムの両方に影響を与える可能性があります。高調波は、電気機器のさらなる発熱、ノイズ、効率の低下につながる可能性があります。影響を最小限に抑えるには、適切なシステム設計が必要です。

• 高電力処理能力

サイクロコンバータは大きな電力レベルを処理できるため、重工業用途に適しています。これらは、堅牢な電力変換が必要なメガワット規模のシステムでよく使用されます。この設計は、高電流および高電圧定格をサポートします。これにより、要求の厳しい電気環境でも信頼性が高くなります。

• 直接電力変換

サイクロコンバータは DC 中間ステージを使用しないため、入力から出力への直接エネルギー伝達を実現します。これにより、コンデンサやインダクタなどの大型のエネルギー貯蔵コンポーネントの必要性が軽減されます。DC リンクがないため、システム設計の特定の側面が簡素化されます。また、効率的な低周波動作も可能になります。

サイクロコンバーターの動作原理

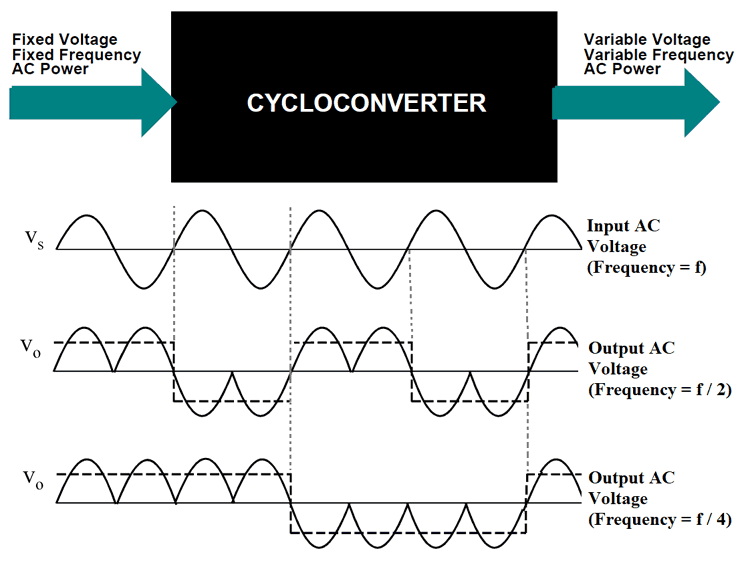

図 2. サイクロコンバーターの動作原理

1. 入力 AC 電源処理: サイクロコンバータは、変換のソース波形として機能する固定周波数 AC 入力電源を受け取ります。この入力波形は継続的に監視され、その瞬間の電圧極性が決定されます。システムは、出力生成のためにこの波形の特定のセグメントを抽出する準備をします。入力信号は、すべてのスイッチング動作のベース基準として機能します。このプロセスでは中間の DC 変換は発生しません。

2. 制御されたサイリスタ スイッチング: サイリスタは正確な点火角度でトリガーされ、電流が回路を流れるタイミングを制御します。これらの点火角度を調整することにより、コンバータは入力波形の特定の部分を選択します。この選択的な伝導により、特定のセグメントのみが出力に渡されます。スイッチングのタイミングによって実効出力周波数が決まります。安定した動作を維持するには正確な制御が必要です。

3. セグメント化された波形の選択: 入力波形全体を渡す代わりに、サイクロコンバーターは異なるサイクルからの複数のセグメントを結合します。これらのセグメントは、異なる周波数を持つ新しい波形を形成するように配置されます。正の部分と負の部分が交互に選択されて出力信号が構成されます。結果として得られる波形は、目的の AC 出力に近似します。このプロセスにより、階段状または変調された波形が作成されます。

4. 出力周波数の形成: 出力周波数は、1 つの出力サイクルを形成するために使用される入力サイクルの数によって決まります。たとえば、複数の入力サイクルを組み合わせると、出力周波数が低くなる可能性があります。コンバータは波形周期を効果的に伸縮します。これにより、電力の流れを中断することなく、スムーズな周波数変化が可能になります。出力は入力電源と同期したままになります。

5. 連続波形生成: サイクロコンバータは、安定した出力波形を維持するために選択と切り替えプロセスを継続的に繰り返します。出力電圧は点火シーケンスに基づいて制御されたパターンに従います。これにより、負荷は必要な周波数で一貫した AC 電源を確実に受け取ることができます。プロセスは最小限の遅延で時間通りに動作します。安定性は、スイッチング デバイスの正確なタイミングと調整に依存します。

サイクロコンバーターの種類

出力周波数に基づく

サイクロコンバータは、出力周波数が入力周波数より高いか低いかに基づいて分類されます。

1.昇圧型サイクロコンバーター

ステップアップ サイクロコンバータは、入力周波数よりも高い出力周波数を生成する AC-AC コンバータの一種です。入力波形の一部を再配置して周波数を高め、より短い出力サイクルを形成します。このタイプは、安定した高周波出力を実現する上で実際的な制限があるため、あまり一般的には使用されません。出力波形の品質は、周波数が増加するにつれてより歪みます。出力周波数が高くなると、制御の複雑さも増加します。これらの制約により、昇圧サイクロコンバータが産業システムに適用されることはほとんどありません。これらは主に特殊な目的または実験的な目的で使用されます。

2. 降圧サイクロコンバータ

降圧サイクロコンバータは、入力周波数よりも低い出力周波数を生成するコンバータです。これは、複数の入力サイクルを組み合わせて 1 つの出力サイクルを形成することで実現されます。このタイプは、安定した制御可能な低周波出力が得られるため、広く使用されています。ステップアップ構成に比べて波形の管理が容易です。降圧サイクロコンバータは一般に、高電力システムに実装されます。低速可変制御が必要なアプリケーションに信頼性の高い動作を提供します。そのため、最も実用的で広く採用されているタイプとなっています。

動作モードに基づく

サイクロコンバータは、コンバータ グループ間で電流がどのように流れるかにも基づいて分類されます。

1. ブロッキングモードサイクロコンバーター

ブロッキング モード サイクロコンバータは、一度に 1 つのコンバータ グループのみが導通するタイプです。これは、ポジティブ グループまたはネガティブ グループのいずれかがアクティブですが、両方が同時にアクティブになるわけではないことを意味します。不活性基は完全にブロックされ、電流の循環を防ぎます。このアプローチにより、全体の回路構造が簡素化されます。これにより、追加の電流制限コンポーネントの必要性が減ります。グループ間の切り替えは、適切な出力形成を維持するために慎重に制御されます。ブロッキング モード操作は実装が簡単なため、一般的に使用されます。

2. 循環電流サイクロコンバータ

循環電流式サイクロコンバータは、両コンバータ群が同時に通電できるタイプです。これにより、電流が正のグループと負のグループの間で循環することができます。リアクトルは循環電流を制御および制限するために使用されます。この構成により、伝導状態間のよりスムーズな移行が可能になります。これは、負荷内の継続的な電流の流れを維持するのに役立ちます。システムは、改善された波形連続性で動作します。循環電流型は安定した出力性能が要求される用途に使用されます。

サイクロコンバーターの回路と部品

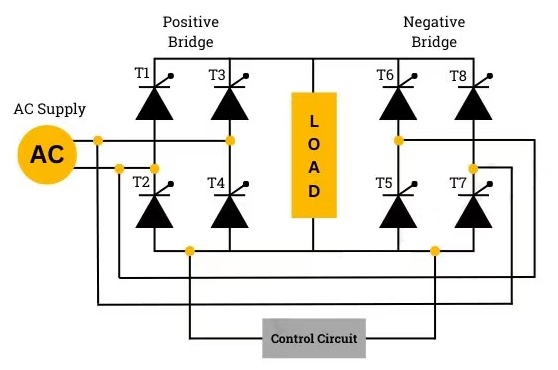

図 3. サイクロコンバータ回路

• サイリスタ (SCR)

この回路では、制御されたスイッチングのためにブリッジ構成に配置された複数のサイリスタが使用されます。これらの半導体デバイスは、電流の流れを調整する制御されたスイッチとして機能します。各サイリスタは特定の時間にトリガーされて、出力波形を形成します。システム内の高電圧および高電流レベルを処理します。

• 正および負のコンバータブリッジ

この回路は、正および負のコンバータという 2 つの主要なブリッジ グループで構成されます。各グループは、出力波形の対応する部分を生成する責任を負います。これらのブリッジは、モードに応じて交互または同時に動作します。これらはサイクロコンバーターの中核構造を形成します。

• 制御回路

制御回路は、希望の出力周波数に基づいてサイリスタの点火パルスを生成します。正確なタイミングと入力電源との同期が保証されます。制御ユニットは、任意の瞬間にどのサイリスタが導通するかを決定します。コンバータの安定した動作を維持する上で重要な役割を果たします。

• AC電源入力

AC 入力は、変換用の電源電圧を提供します。出力波形に直接処理されるエネルギーを供給します。通常、入力は単相または三相 AC 電源です。その周波数は出力生成の基準として機能します。

• ロード

負荷はサイクロコンバータの出力に接続され、変換された AC 電力を受け取ります。アプリケーションに応じて、抵抗、誘導、またはモーターベースにすることができます。負荷特性は、電流の流れとシステムのパフォーマンスに影響を与えます。適切なマッチングにより、効率的な運用が保証されます。

サイクロコンバーターのメリットとデメリット

サイクロコンバーターのメリット

• DC リンクを使用しない直接 AC-AC 変換

• 高出力アプリケーションに最適

• スムーズな低周波出力を提供します。

• 大型のエネルギー貯蔵コンポーネントの必要性を排除

• 高電流負荷に対応可能

• 連続周波数制御が可能

サイクロコンバーターの限界

• 出力の高調波歪み

• 複雑な制御およびスイッチング要件

• 実際の出力周波数範囲は限られています

• 大きくてかさばるコンポーネントが必要

• 条件によっては力率が低い

• システムのコストと複雑さの増加

サイクロコンバーターの用途

1. 産業用モータードライブ

サイクロコンバータは、産業環境で大型 AC モーターを制御するために一般的に使用されます。モーター速度を調整するための調整可能な周波数出力を提供します。これにより、さまざまな負荷条件下でもスムーズな動作が可能になります。正確な速度制御が必要なプロセスでは重要です。

2. 電気牽引システム

鉄道システムでは、主電動機の駆動にサイクロコンバータが使用されます。モーターの速度とトルクを効率的に制御できます。これにより加速性能と制動性能が向上します。これらは電気機関車や地下鉄システムで広く使用されています。

3.セメントおよび製鉄工場

セメントや鉄鋼生産などの重工業ではサイクロコンバーターが使用されています 大型回転機械用。これらのシステムでは安定した低速が必要です 高負荷時の動作。サイクロコンバーターにより信頼性の高いパフォーマンスが保証されます 過酷な状況で。これらは継続的な産業プロセスをサポートします。

4. 船舶推進システム

サイクロコンバータは、海洋用途で推進モーターを制御するために使用されます。効率的な速度制御のために可変周波数電力を提供します。これにより燃費と操縦性が向上します。大型船舶や海洋船舶に適しています。

5. 圧延機

圧延機はサイクロコンバーターを使用してローラーの速度を制御します。これにより、一貫した材料処理と製品品質が保証されます。このシステムにより、回転速度を正確に調整できます。高トルク・低速運転に対応します。

6. 採掘設備

採掘作業では、クラッシャーやコンベアなどの重機を駆動するためにサイクロコンバータが使用されます。極端な作業条件下でも信頼性の高い電力を供給します。これにより、継続的な運用と生産性が確保されます。高出力で堅牢なアプリケーションに最適です。

サイクロコンバーターとインバーター

アスペクト	サイクロコンバーター	インバータ
変換タイプ	直接AC-AC (一段変換)	直流-交流 (2段:整流器+インバータ)
中級者 ステージ	DC リンクなし (0 V DCバス）	DCリンク 通常 300 ～ 800 V (LV) または >1 kV (HV)
周波数 制御	出力 ≈ 0 ～ 30 Hz (通常 ≤ 0.3 × 入力周波数)	出力 ≈ 0 ～ 400 Hz (工業用)、ドライブでは最大 kHz
出力周波数 範囲	限定 入力周波数の約 10 ～ 30%	0Hz～数Hz 100 Hz (またはそれ以上)
波形の品質	通常のTHD 20～40%	通常のTHD <5% with PWM and filtering
高調波成分	ドミナント 低次高調波（5次、7次など）	高周波 高調波 (フィルタリングが容易)
効率	~85 ～ 92% (低周波動作用に最適化)	~90 ～ 98% トポロジと負荷に応じて
電力レベル	通常は 1 MW 50 MW 以上のシステムまで	1kW未満から マルチMWシステム
制御 複雑さ	ハイ（位相 複数のサイリスタによる制御）	中等度 (PWMベースのデジタル制御)
サイズ	設置面積が大きい 変圧器/リアクトルによる	コンパクトなため、 高周波スイッチング
スイッチング デバイス	SCR (サイリスタ)、ライン整流	IGBT/MOSFET、 自励式
応答速度	遅い (回線周波数に依存、数十ミリ秒)	速い (マイクロ秒からミリ秒)
入力電力 因子	通常は低い (0.5 ～ 0.8 遅れ)	高 (0.9 ～ 0.99 制御技術を使用)
典型的な アプリケーション	大 同期モーター、圧延機、トラクション	VFD、再生可能 エネルギー、UPS、EVドライブ

結論

サイクロコンバータは、直接 AC から AC への周波数変換を行うため、出力周波数の正確かつ継続的な制御を必要とする高出力アプリケーションに非常に適しています。それらの動作は、サイリスタやコンバータ ブリッジなどの主要コンポーネントによってサポートされる、制御されたスイッチングと波形セグメント化に依存しています。効率的な低周波出力や高電力処理などの利点がある一方で、高調波歪みや複雑な制御要件などの課題も抱えています。
