EV パワートレインの説明: 仕組み、コンポーネント、種類、用途

電気自動車 (EV) を運転する場合、パワートレインは電気エネルギーを運動に変えるシステムです。この記事では、EV パワートレインとは何か、その仕組み、そして効率的に動作させるための重要な部品について学びます。また、400V システムと 800V システムの違い、およびそれらがパフォーマンスと充電にどのような影響を与えるかについても理解できます。さらに、さまざまな種類の EV パワートレインとその利点、限界、一般的な用途についても学びます。

カタログ

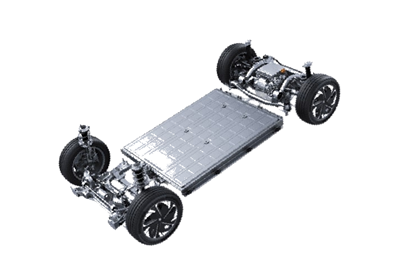

図1. EVパワートレインシステム概要

EVパワートレインとは何ですか?

EVパワートレインは、電気エネルギーを機械的な動きに変換して車両を駆動するシステムです。電気自動車の推進力を担う中核機構として機能します。燃料の燃焼に頼るのではなく、蓄えられた電気エネルギーを利用して効率的に動きを生み出します。EV パワートレインは、スムーズな加速、制御された速度、信頼性の高い車両操作を保証します。エネルギー損失を最小限に抑えながら、ホイールに直接パワーを供給するように設計されています。その主な目的は、クリーンで効率的、そして応答性の高い運転パフォーマンスを可能にすることです。

EVパワートレインはどのように動作するのでしょうか?

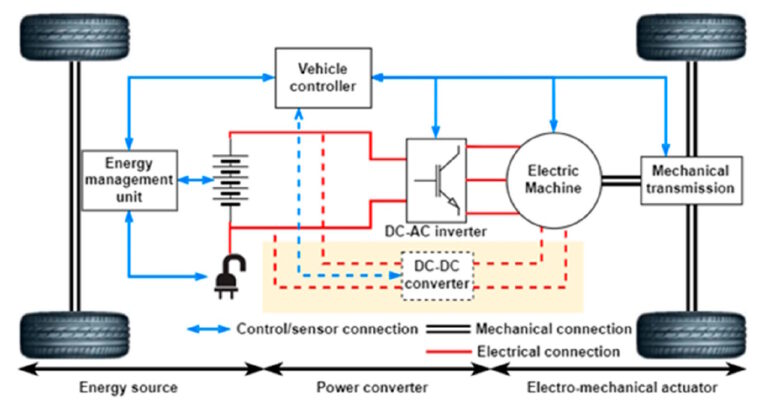

図2. EVパワートレインの動作原理

EV パワートレインは、制御されたエネルギー フロー プロセスを通じて、蓄えられた電気エネルギーを使用可能な動作に変換することで機能します。エネルギーはバッテリーに蓄えられる直流として始まり、運転動作に適した形式に変換される前に調整されます。この変換により、システムはドライバーの入力に基づいて正確な電力を供給できるようになります。エネルギーがシステム内を移動するにつれて、速度とトルクの要件に一致するように継続的に調整されます。

変換されたエネルギーは、車両の車輪を回転させる回転力の生成に使用されます。制御システムはこのプロセスを管理し、スムーズな加速と効率的な動作を保証します。減速中、運動エネルギーの一部をシステムに戻すことができ、全体の効率が向上します。この継続的なエネルギーの流れにより、さまざまな運転条件下でも一貫した車両パフォーマンスが可能になります。

400V 対 800V パワートレイン アーキテクチャ

400V および 800V のパワートレイン アーキテクチャは、電気自動車システムで使用される電圧レベルを指します。これらのアーキテクチャは、電気エネルギーが車両内でどのように分配され、利用されるかを定義します。400V システムは多くの EV で使用されている従来の標準ですが、800V システムは性能向上のための高電圧設計を表しています。主な違いは、電力がどのように効率的に供給および管理されるかにあります。より高い電圧システムでは、同じ電力出力に対する電流要件が減少します。これは、充電速度とシステム全体の効率に直接影響します。

800V アーキテクチャにより、より少ない熱損失でより高い電力レベルを処理できるため、より高速な充電が可能になります。また、システム内の電気抵抗を低減することで効率も向上します。対照的に、400V システムはより広く入手可能であり、コスト効率も優れています。800V システムを使用する車両は、多くの場合、動作中のパフォーマンスが向上し、エネルギー損失が削減されます。ただし、より高度なコンポーネントとインフラストラクチャが必要になる場合があります。どちらのアーキテクチャも、EV 設計におけるさまざまなパフォーマンスとコストの要件を満たすように設計されています。

EVパワートレインの種類

ハイブリッド電気自動車 (HEV)

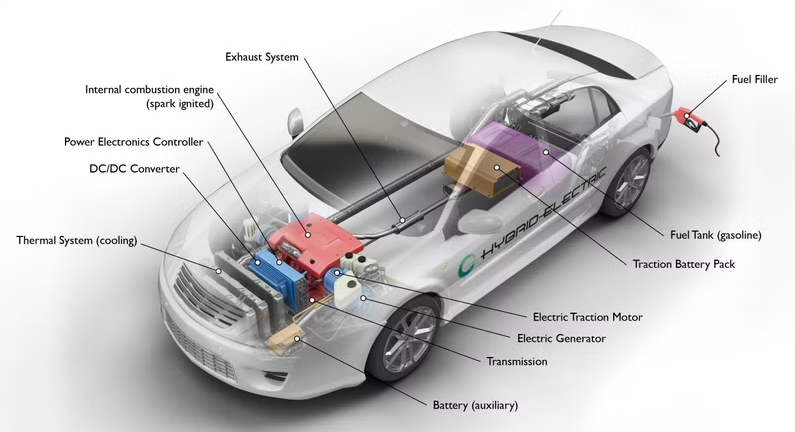

図3. HEVパワートレイン構成図

ハイブリッド電気自動車 (HEV) は、内燃エンジンと電気モーターの両方を使用して車両に動力を供給します。動作中にバッテリーが内部で充電されるため、外部からの充電は必要ありません。このシステムは 2 つのエネルギー源を組み合わせて全体の効率を向上させます。加速時や低速走行時には電気モーターがエンジンをアシストする。エンジンは、必要に応じて、特に高速時に追加のパワーを提供します。統合されたレイアウトは、両方のシステムが車両内でどのように連携して動作するかを示しています。このタイプのパワートレインは、燃料効率とパフォーマンスのバランスをとるために一般的に使用されます。

プラグインハイブリッド電気自動車（PHEV）

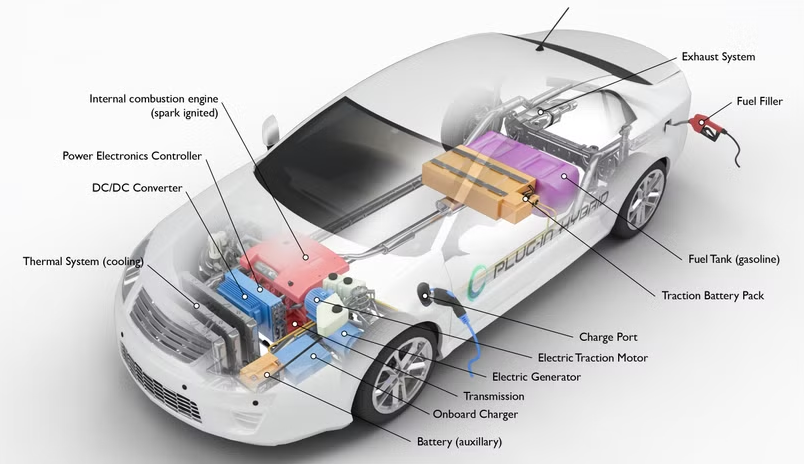

図4. PHEVパワートレイン構成図

プラグイン ハイブリッド電気自動車 (PHEV) は、内燃エンジンと充電式バッテリー システムを組み合わせたものです。通常のハイブリッドとは異なり、外部電源を使用して充電できます。これにより、車両は短距離であれば電気モードで走行できるようになります。エンジンは、バッテリーのエネルギーが低い場合、または追加の電力が必要な場合に使用されます。システム設計は、充電機能とデュアル電源の両方を強調しています。運転中のエネルギーの使用方法に柔軟性をもたらします。このタイプのパワートレインは、電気運転と長距離運転の両方をサポートします。

バッテリー電気自動車 (BEV)

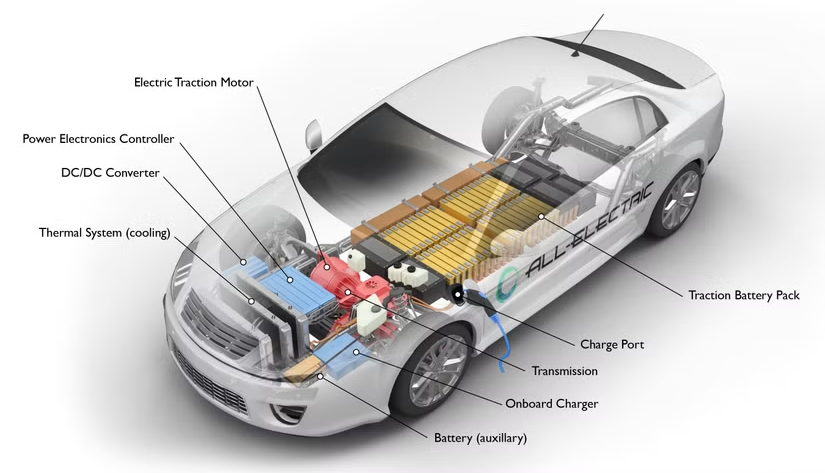

図5. BEVパワートレイン構成図

バッテリー電気自動車 (BEV) は、バッテリー パックに蓄えられた電気エネルギーによって完全に駆動されます。内燃エンジンや燃料ベースのシステムは使用しません。この車両の推進力は電気モーターのみに依存します。レイアウトは燃料成分が存在しないことを明確に示しています。エネルギーはバッテリーから直接供給され、車輪を駆動します。このタイプのパワートレインは、完全に電動で動作するように設計されています。これは電気モビリティの最も直接的な形式を表しています。

燃料電池電気自動車 (FCEV)

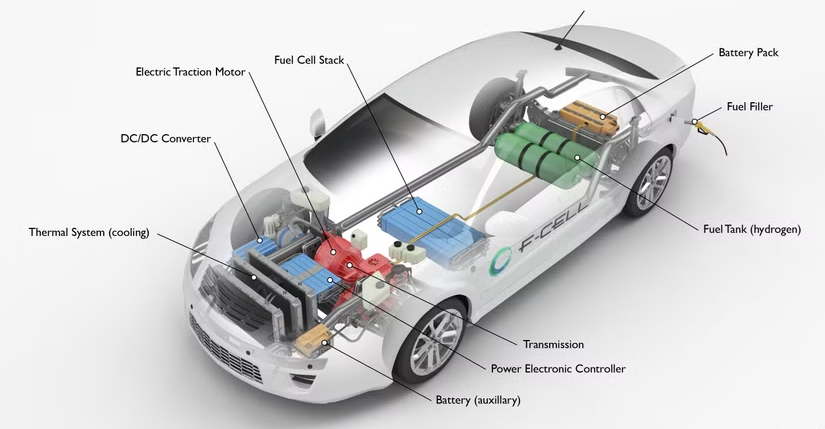

図6. FCEVパワートレイン構成図

燃料電池電気自動車 (FCEV) は、大型バッテリーに蓄電するのではなく、水素燃料を使用して電気を生成します。燃料電池スタックを使用して、モーターに電力を供給する電気エネルギーを生成します。水素は車載タンクに貯蔵され、必要に応じてシステムに供給されます。この図は、燃料電池が他の電気コンポーネントとどのように統合されるかを示しています。システムは動作中、継続的に発電します。このタイプのパワートレインは、オンデマンドのエネルギー生成に重点を置いています。蓄電池だけに頼らずに電動走行を可能にします。

航続距離延長型電気自動車 (EREV)

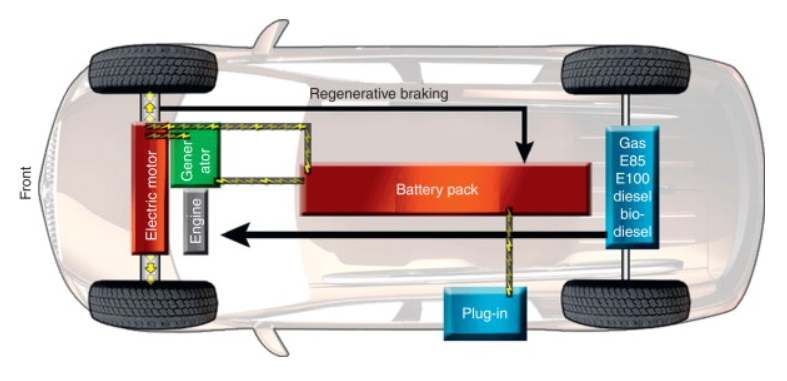

図7. EREVパワートレイン構成図

長距離電気自動車 (EREV) は、主に電気モーターによって駆動され、二次発電機のサポートを受けます。通常の走行中、車両は主にバッテリー電源で動作します。バッテリー残量が少なくなると、発電機が発電して航続距離を延ばします。システム レイアウトでは、推進力とエネルギー生成が明確に分離されています。発電機は車輪を直接駆動しません。代わりに、動作を維持するために電気エネルギーを供給します。このタイプのパワートレインにより、充電に完全に依存することなく、より長い走行が可能になります。

EV パワートレイン vs 内燃機関 (ICE) パワートレイン

アスペクト	EVパワートレイン	ICEパワートレイン
エネルギー源	バッテリー 電気 (通常は 300 ～ 800 V システム)	ガソリンとか ディーゼル (エネルギー密度 ~12,000 Wh/kg)
コアメカニズム	電動モーター (効率 90 ～ 97%)	内部 内燃機関 (効率 20 ～ 40%)
排出量	0 g/km テールパイプ CO₂	～100～250 g/km CO₂ (一般的な乗用車)
可動部品	約 20 ～ 30 回の移動 ドライブトレイン内の部品	～200～2,000 エンジンシステムの可動部品
エネルギー 効率	~85 ～ 90% ドライブトレインの効率	～25～35% ドライブトレインの効率
騒音レベル	～50 ～ 60 dB 操作	～70～90dB エンジン負荷に応じて
メンテナンス 間隔	サービスの削減 アイテム。オイル交換なし	オイル 約5,000～10,000kmごとに変化
エネルギー 変換	電気 → 機械式（ダイレクトドライブ）	化学薬品 → 熱→機械（多段損失）
送信	シングルスピード 減速機 (比 ~8:1 ～ 10:1)	マルチスピード ギアボックス (通常 5 ～ 10 ギア)
起動時間	瞬間トルク (遅延0ms)	エンジン始動 遅延 ~0.5 ～ 2 秒
熱損失	約 10 ～ 15% のエネルギー 熱として失われる	約 60 ～ 75% のエネルギー 熱として失われる
燃料システム	燃料タンクがなかったり、 インジェクションシステム	燃料タンク、ポンプ、 インジェクターが必要です
再生可能 ブレーキング	～10～30%回復 エネルギー	エネルギーがありません 回復
制御システム	完全電子化 (ECU+パワーエレクトロニクス)	メカニカル+ 電子エンジン制御
給油 / 充電時間	20 ～ 40 分 (速い) 充電）、6 ～ 12 時間（AC）	3 ～ 5 分 給油中

EVパワートレインのメリット

• 損失を最小限に抑えた高いエネルギー効率

• 可動部品が少ないため、メンテナンスの負担が軽減されます。

• 動作中のテールパイプ排出ゼロ

• スムーズで静かな運転体験

• 瞬時のトルクによる素早い加速

• 化石燃料への依存度の低下

EVパワートレインの限界

• バッテリーのコストが高い

• 一部のモデルでは航続距離が制限されています

• 給油に比べて充電時間が長くなる

• 充電インフラの利用状況はさまざまです

• バッテリーの時間の経過による劣化

• より重いエネルギー貯蔵システム

EVパワートレインの応用例

1. 乗用車 - EV パワートレインは、個人の移動手段として自動車に広く使用されています。毎日の通勤にクリーンで効率的なモビリティを提供します。これらのシステムは、都市の排気ガスと騒音公害を削減するのに役立ちます。多くは現代の車両にEVプラットフォームを採用しています。このアプリケーションは持続可能な輸送において重要な役割を果たします。

2. 公共交通機関 - 電気バスや交通システムは、都市交通に EV パワートレインを使用しています。燃料消費量を削減し、都市部の大気の質を改善します。これらの車両は、ストップアンドゴーの交通状況でも効率的に動作します。このアプリケーションは大規模な環境目標をサポートします。

3. 商用車 - 配送用のバンやトラックは、物流や商品の輸送に EV パワートレインを使用しています。長期にわたって運用コストが低くなります。これらのシステムは、短距離および都市部の配達に最適です。このアプリケーションにより、サプライ チェーンの効率が向上します。

4. 産業機器 - EV パワートレインはフォークリフトや倉庫機械に使用されます。屋内環境でも信頼性が高く静かな動作を実現します。これらのシステムは、限られた空間での排出を削減します。また、運用の安全性と効率も向上します。このアプリケーションは現代の産業において重要です。

5. 二輪車とマイクロモビリティ - 電動スクーターとオートバイは、コンパクトな EV パワートレインを使用しています。短距離の旅行や都市部のモビリティに適しています。これらの車両はエネルギー効率が高く、メンテナンスが簡単です。ラストワンマイルの輸送ソリューションをサポートします。このアプリケーションは都市部で急速に成長しています。

6. オフハイウェイ車両および特殊車両 - EV パワートレインは、鉱山車両、農業機械、建設機械に使用されています。要求の厳しい環境での効率を向上させます。これらのシステムは燃料依存性と排出ガスを削減します。また、自動化および高度な制御システムもサポートしています。このアプリケーションにより、EV の使用が一般道路を超えて拡大します。

結論

EV パワートレインは、燃料の代わりに電気を使用して車両に電力を供給するクリーンで効率的な方法を提供します。バッテリー、モーター、制御システムなどの主要コンポーネントを使用して、スムーズなパフォーマンスを実現します。さまざまな設計とタイプにより、コスト、範囲、効率のニーズに基づいた柔軟性が可能になります。いくつかの課題はありますが、多くのアプリケーションでその使用が増え続けています。EV パワートレインは現代の交通において重要な役割を果たしています。
