シリコン フォトニクスの説明: その仕組み、コンポーネント、統合、およびアプリケーション

シリコン フォトニクスを使用すると、電気の代わりに光を使用してチップ内およびチップ間でデータを移動できます。この記事では、それが何であるか、どのように機能するか、そしてそれを機能させる主要なコンポーネントについて学びます。また、さまざまな統合方法、パッケージング開発、およびこのテクノロジーが使用される場所についても調査します。最後には、それが現代のシステムの速度と効率の向上にどのように役立つかを理解できるでしょう。

カタログ

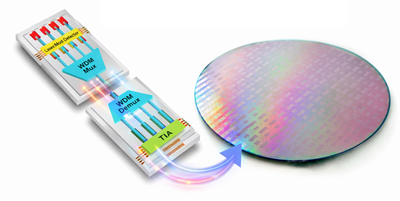

図 1. シリコン フォトニクスの概要

シリコンフォトニクスとは何ですか?

シリコン フォトニクスは、電気 (電子) の代わりに光 (光子) を使用してシリコン ベースのチップ上でデータを送信するテクノロジーです。標準的な半導体プロセスを使用して製造された微細な構造を通して光信号を導くことにより、高速データ通信が可能になります。電流に依存する従来の電子システムとは異なり、シリコン フォトニクスは光信号を使用するため、距離を超えても少ない信号損失でより多くのデータを伝送できます。このアプローチにより、デバイス内およびデバイス間のデータ転送がより高速かつ効率的に可能になります。中心となる概念は、電子の動きを光子の伝播に置き換えることに基づいており、抵抗に関連する制限を軽減します。その結果、シリコンフォトニクスは次世代高速通信システムのキーテクノロジーとして広く認識されています。

シリコンフォトニクスのコンポーネント

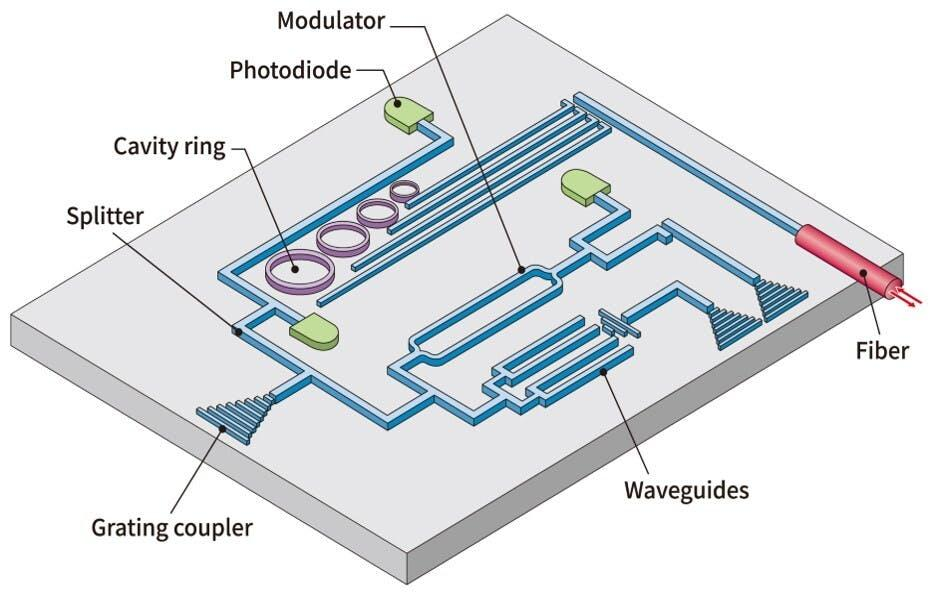

図 2. シリコンフォトニックコンポーネント

• 導波路

導波路は、光信号をシリコンチップ全体に導く構造です。損失を最小限に抑えながら、事前に定義されたパスに沿って光子を閉じ込めて方向付けます。これらの構造は、通常、屈折率が高いシリコンから作られます。これらは、システム内で光信号をルーティングするための基盤を形成します。

• 変調器

変調器は、光の特性を変更することにより、電気データを光信号にエンコードします。光の強度、位相、周波数を変更してデータを表現できます。このプロセスにより、光を使用してデジタル情報を送信できるようになります。電気信号を光の形に変換する役割を果たします。

• 光検出器（フォトダイオード）

光検出器は、入ってくる光信号を電気信号に変換します。光パワーを検出し、対応する電流を生成します。これにより、システムは送信されたデータを受信側で解釈できるようになります。光通信プロセスを完了するために重要です。

• レーザー光源

レーザーは、データ伝送の搬送波として使用されるコヒーレント光信号を生成します。安定した高強度の光源を提供します。この光はシリコンフォトニック回路に注入されます。これは、光信号フローの開始点として機能します。

• グレーティングカプラ/ファイバカプラ

カプラーは光ファイバーをシリコンチップに接続します。これらにより、外部ファイバーとオンチップ導波路間の光の効率的な伝達が可能になります。これらの構造は、損失を最小限に抑えるために光学モードに適合するように設計されています。これらは、チップレベルの通信とシステムレベルの通信の間のインターフェイスとして機能します。

• スプリッター

スプリッタは、単一の光信号を複数のパスに分割します。これにより、1 つの入力信号をさまざまなチャネルに分配できます。これは、並列データ送信または信号ルーティングに役立ちます。システムの柔軟性を高めるのに役立ちます。

• キャビティリング共振器

キャビティ リングは、特定の波長をフィルタリングまたは選択するために使用される円形導波路構造です。光の特定の周波数での共鳴をサポートします。これにより、光信号の正確な制御が可能になります。波長フィルタリングや変調によく使用されます。

シリコンフォトニックはどのように機能するのでしょうか?

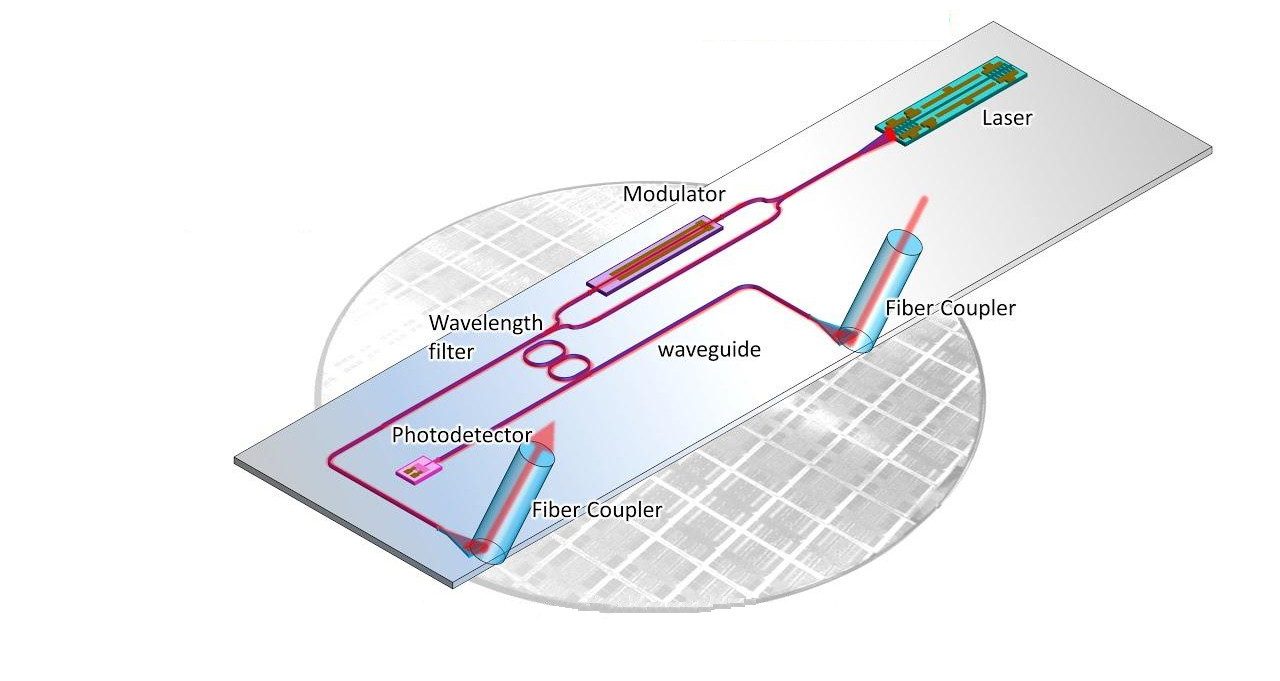

図 3. シリコンフォトニックの動作原理

シリコン フォトニクスは、最初にデータのキャリアとして機能する光信号を生成することによって動作します。この光は、電気信号を光学的な形式にエンコードすることによって情報を表すように変更されます。エンコードされると、光信号はチップ全体の微細な経路を通って送られます。これらの経路により、電気システムに通常見られる抵抗なしで信号が効率的に伝達されます。送信プロセスにより、大量のデータが短距離または長距離にわたって迅速に移動できるようになります。

チップを通過した後、光信号は受信端に到達し、そこで電気信号に変換されます。この変換により、電子システムは送信されたデータを処理できるようになります。プロセス全体には、光の生成から信号検出までの連続的なフローが含まれます。各ステージでは、最小限の信号損失と高いデータ整合性が保証されます。この段階的なフローにより、最新のコンピューティング システム内での高速で信頼性の高い通信が可能になります。

シリコンフォトニック統合アーキテクチャの種類

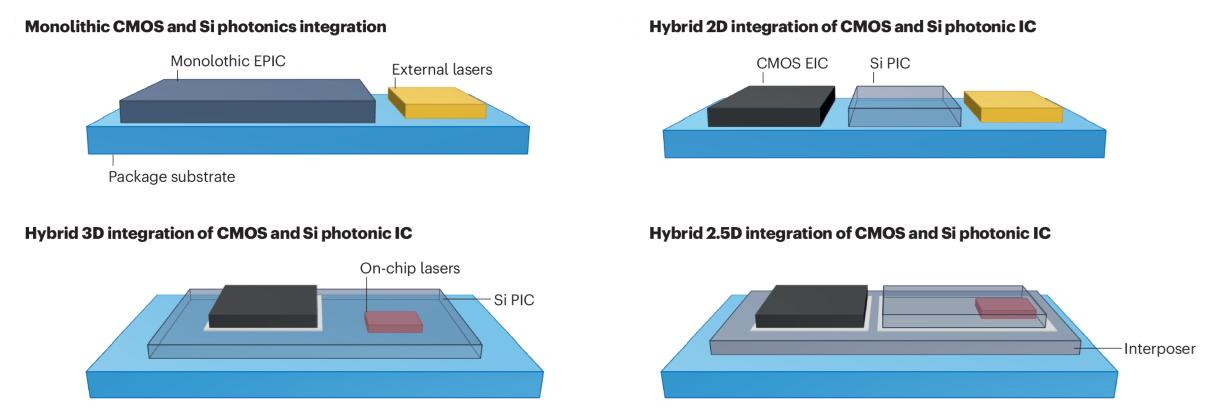

図 4. 統合アーキテクチャ

モノリシック統合

モノリシック集積は、フォトニックコンポーネントと電子コンポーネントが同じシリコン基板上に製造される設計アプローチです。この方法により、光学的機能と電気的機能の両方を単一チップ内に共存させることができます。統合プロセスでは、標準の CMOS 互換製造技術を使用して、統合システムを構築します。その結果、信号パスが緊密に統合されたコンパクトな設計が実現します。レイアウトでは、同じベース層を共有する光学領域と電子領域が示されることがよくあります。このアプローチにより、チップ自体内の相互接続が簡素化されます。これは、高度に集積されたフォトニック集積回路に一般的に使用されます。

ハイブリッド 2D 統合

ハイブリッド 2D 統合とは、フォトニック チップと電子チップを同じ平面上に並べて配置することを指します。各チップは個別に製造され、共有基板上に組み立てられます。電気接続は、短距離のコンポーネントを接続します。この配置では、通常、フラット レイアウトで互いに隣り合って配置された個別のダイが示されています。この構造により、異なるテクノロジーを柔軟に組み合わせることができます。また、統合前の各チップの独立した最適化もサポートしています。この設計はモジュール式フォトニック システムで広く使用されています。

ハイブリッド 3D 統合

ハイブリッド 3D 統合には、フォトニック コンポーネントと電子コンポーネントを複数の層に垂直に積層することが含まれます。このアプローチでは、垂直方向の次元を使用して集積密度を高めます。信号は垂直相互接続を通じて層間を移動できます。この構造では、多くの場合、積層されたチップが互いに重なって配置されています。これにより、信号経路の短縮とコンパクトなシステム設計が可能になります。高性能システムのための高度なパッケージング技術をサポートします。スタック構成は、スペース効率の高い統合に最適です。

ハイブリッド 2.5D 統合

ハイブリッド 2.5D 統合では、インターポーザーを使用して、別々のフォトニック ダイと電子ダイを接続します。インターポーザーは、高密度の相互接続を提供する中間層として機能します。コンポーネントは直接接続されるのではなく、このプラットフォームの上に配置されます。このレイアウトでは通常、共有ベース構造に取り付けられた複数のダイが示されています。このアプローチにより、システム全体で効率的な信号ルーティングが可能になります。完全な垂直スタッキングを行わずに複雑な統合をサポートします。高度なパッケージング ソリューションでよく使用されます。

シリコンフォトニクスパッケージング技術の進化

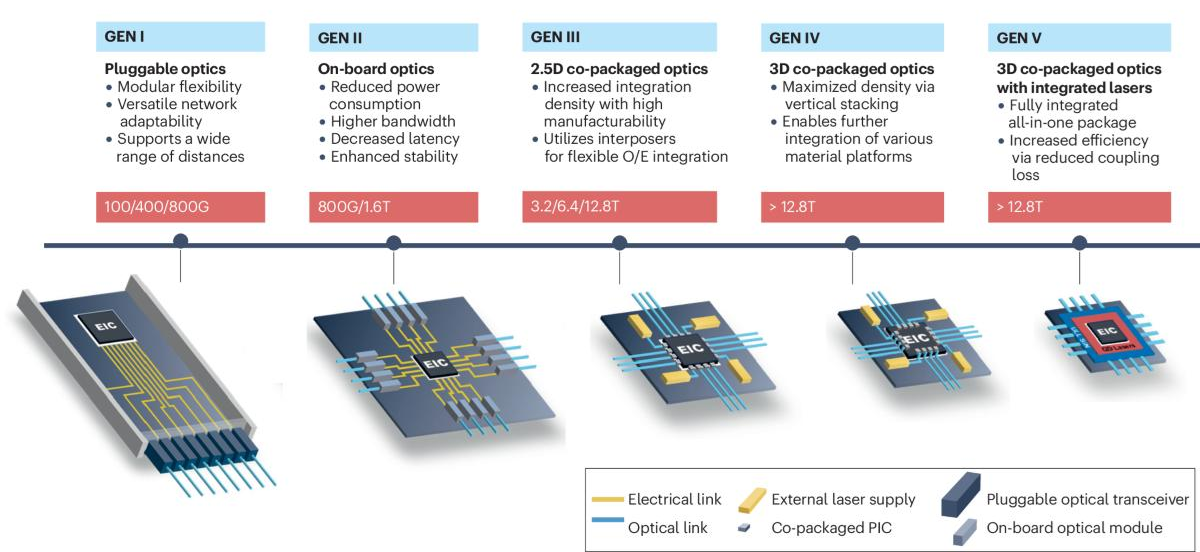

図 5. パッケージングの進化

• GEN I – プラガブル光学系

この世代では、標準インターフェイスを介してシステムに接続された外部光モジュールが使用されます。導入に柔軟性があり、交換も簡単です。システムはさまざまなネットワーク要件に適応できます。ただし、電気的接続は比較的長く残ります。これにより効率が制限され、消費電力が増加します。

• GEN II – オンボード光学系

光学コンポーネントは、ボード上の処理ユニットの近くに移動されます。これにより、電気配線の長さが短縮され、信号の完全性が向上します。これにより、より高い帯域幅とより低い遅延通信が可能になります。プラグ可能なソリューションと比較して消費電力が削減されます。システムのパフォーマンスがより安定し、効率的になります。

• GEN III – 2.5D 同時パッケージ光学系

この段階では、インターポーザーベースの設計を使用した緊密な統合が導入されます。光学部品と電子部品がコンパクトな構造にパッケージ化されています。これにより、より高いデータ密度と改善された信号ルーティングが可能になります。帯域幅は大幅に拡大し続けています。この世代は、高度なデータセンター要件をサポートします。

• GEN IV – 3D 同時パッケージ光学系

垂直スタッキングは、集積密度を最大化するために導入されています。コンポーネントの複数の層が 1 つのパッケージ内で結合されます。これにより、通信経路が短縮され、効率が向上します。さまざまなマテリアル プラットフォームの統合をサポートします。高速システムのパフォーマンスが大幅に向上します。

• GEN V – 完全に統合されたフォトニクス

この世代では、光学コンポーネントと電子コンポーネントの完全な統合が実現されています。レーザーと光素子はパッケージ内に埋め込まれています。結合損失が減少し、効率が向上します。システムは非常にコンパクトになり、最適化されます。これはシリコンフォトニクスパッケージングの将来の方向性を表しています。

シリコンフォトニクスの利点

• 最新のコンピューティング システム向けの高いデータ転送速度

• 大規模なデータワークロードに対応する非常に高い帯域幅をサポート

• 電気的相互接続と比較して消費電力が低い

• 長距離での信号損失の低減

• コンパクトでスケーラブルなチップ統合

• 既存のCMOS製造プロセスとの互換性

• データセンターと AI システムでのより高速な通信を可能にします

シリコンフォトニクスの課題

• 効率的なオンチップレーザー光源の統合が困難

• 製造コストと梱包コストが高い

• 熱過敏症による熱管理の問題

• 光結合には複雑な位置合わせが必要

• 大規模統合における設計の複雑さ

• 特定のコンポーネントに対する材料の互換性が制限されている

シリコンフォトニクスの応用

1. データセンター

シリコンフォトニクスにより、サーバーとストレージシステム間の高速データ転送が可能になります。大規模なクラウド コンピューティング インフラストラクチャをサポートします。光インターコネクトにより、遅延と消費電力が削減されます。これにより、システム全体の効率が向上します。

2. 人工知能 (AI) システム

AI ワークロードでは、プロセッサ間での高速なデータ移動が必要です。シリコン フォトニクスは、並列処理に高帯域幅を提供します。機械学習モデルでのデータ処理をサポートします。これにより、計算パフォーマンスが向上します。

3. 電気通信

長距離データ伝送用の光ファイバー通信ネットワークで使用されます。シリコン フォトニクスにより、信号品質と帯域幅容量が向上します。高速インターネットと5Gインフラをサポートします。これにより、信頼性の高いグローバル通信が可能になります。

4. ハイパフォーマンス コンピューティング (HPC)

HPC システムは、プロセッサ間の相互接続が高速になることで恩恵を受けます。シリコンフォトニクスは通信のボトルネックを軽減します。大規模なシミュレーションと科学計算をサポートします。これにより、処理効率が向上します。

5. センシングとイメージング

シリコンフォトニクスは、環境の変化を検出するための光センサーに使用されています。光信号の正確な測定が可能になります。アプリケーションには、医療診断や環境モニタリングが含まれます。これにより、精度と感度が向上します。

6. 家庭用電化製品

高速データ転送を必要とする高度なデバイスでの使用が増えています。シリコン フォトニクスは、高解像度ディスプレイと AR/VR システムをサポートします。コンパクトで効率的な設計が可能になります。これにより、ユーザー エクスペリエンスが向上します。

シリコンフォトニクス vs 電気的相互接続 vs 光ファイバー

特徴	シリコン フォトニクス	電気 相互接続	光ファイバー
信号の種類	光学 (オンチップ、~1310 ～ 1550 nm)	電気 (銅の跡)	光（ファイバー、 ～1310–1550 nm)
データレート (あたり レーン）	25 ～ 200 Gbps	10 ～ 112 Gbps	100 ～ 800 Gbps 以上
総帯域幅	>1 Tbps/あたり チップ	<1 Tbps (PCBによる制限)	>10 Tbps (WDM システム)
ビットあたりのエネルギー	~1 ～ 5 pJ/ビット	~10 ～ 50 pJ/ビット	~5 ～ 20 pJ/ビット
信号損失	～0.1～1dB/cm (オンチップ)	～5～20dB/m (高速PCB)	～0.2dB/km
送信 距離	mm ～ 2 km	<1 m (高さ 速度)	まで10km >1000km
統合 レベル	チップスケール（CMOS） 互換性あり）	基板レベル (PCB 痕跡）	システムレベル (ファイバーケーブル)
チャネル密度	>100 チャンネル/チップ	によって制限されます ルーティングスペース	>100 チャンネル/ファイバー (WDM)
レイテンシ	~1 ～ 10 ps/mm	~50 ～ 200 ps/cm	～5μs/km
発熱	低い（最小限 抵抗損失)	高 (I²R 損失）	非常に低い
フットプリント	<10 mm² (フォトニックIC)	広い PCB エリア 必須	外部ファイバー リンク
デザイン 複雑さ	高 (光電気協調設計)	低～中程度	中等度
典型的な使用例	チップ間、 データセンター、AIアクセラレーター	CPU、メモリ バス、PCB リンク	長距離 通信、バックボーン ネットワーク
スケーラビリティ 限界	によって制限されます カップリングとパッケージング	によって制限されます シグナルインテグリティ	によって制限されます 分散と増幅

結論

シリコン フォトニクスは光を使用してデータを送信するため、電気信号よりも通信が高速かつ効率的になります。これは、完全な信号プロセスを処理する導波路、変調器、レーザー、光検出器などの主要な部品を通じて機能します。さまざまな設計とパッケージング方法により、パフォーマンスが向上し、システムがよりコンパクトになります。いくつかの課題はありますが、データセンター、AI、通信、その他の高速アプリケーションで広く使用されています。
