FPGA とマイクロコントローラー: 知っておくべき主な違い

PCB 設計を扱うときは、システムのニーズに基づいて FPGA とマイクロコントローラーのどちらかを選択することがよくあります。この記事では、それぞれが何であるか、どのように機能するか、およびそれらに含まれる主要なコンポーネントについて説明します。また、システム構造とプログラミングのアプローチがどのように異なるのかもわかります。これらの基本を理解することで、どちらがプロジェクトにより適しているかを判断できます。

カタログ

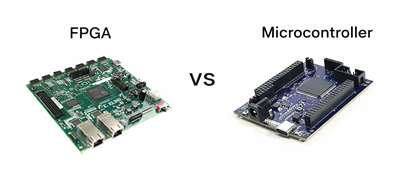

図 1. FPGA とマイクロコントローラーの概要

FPGAとマイクロコントローラーとは何ですか?

アン FPGA (Field-Programmable Gate Array) は、製造後にデジタル ロジックを構成できる集積回路の一種です。これは、並列信号処理パスや特殊な制御ロジックの作成など、カスタム ハードウェアの動作が必要な場合に PCB 設計で広く使用されています。ソフトウェア命令を実行する代わりに、FPGA は設計に基づいてハードウェア回路を構築します。そのため、ハードウェア レベルでの正確なタイミングと柔軟性が必要なタスクに適しています。PCB システムでは、メモリ、センサー、通信インターフェイスに接続するプログラマブル ロジック コアとして機能します。FPGA デバイスを使用して、ボード上にカスタム デジタル システムを直接実装します。

あ マイクロコントローラー は、プログラムされた命令を実行して電子システムを制御するように設計されたコンパクトな集積回路です。通常、単一チップ内にプロセッサ、メモリ、入出力インターフェイスが含まれており、組み込み PCB アプリケーションに最適です。マイクロコントローラーは、入力の読み取り、データの処理、LED、モーター、センサーなどの出力の制御に一般的に使用されます。これらは、ソフトウェアで書かれた一連の命令に従って順次動作します。PCB 設計では、単純なガジェットから複雑なシステムに至るまで、多くのデバイスのメイン制御ユニットとして機能します。そのシンプルさと統合により、制御指向のタスクによく選ばれています。

FPGAとマイクロコントローラーのコンポーネント

FPGAコンポーネント

• ロジック ブロック (構成可能なロジック ブロック - CLB)

これらは、デジタル演算を実行する FPGA のコア構築ユニットです。各論理ブロックには、ルックアップ テーブル (LUT)、フリップフロップ、およびマルチプレクサが含まれています。LUT は、真理値表を保存することによって組み合わせ論理関数を実装するために使用されます。フリップフロップは、シーケンシャル ロジックとタイミング制御のためのストレージを提供します。これらの要素を組み合わせることで、FPGA でカスタム デジタル回路を形成できます。

• プログラマブルな相互接続

インターコネクトは、FPGA 内の異なるロジック ブロックを接続するルーティング パスです。これらにより、構成された設計に基づいて信号が論理要素間を移動できるようになります。これらの接続は柔軟で、さまざまな回路レイアウトに合わせて再プログラムできます。ルーティング ネットワークは、信号が正しい宛先に効率的に到達することを保証します。この構造により、固定配線なしで複雑な回路を作成できます。

• 入力/出力 (I/O) ブロック

I/O ブロックは、FPGA を PCB 上の外部コンポーネントに接続します。センサー、メモリ、プロセッサなどのデバイスとの通信を処理します。これらのブロックは、さまざまな電圧レベルと信号規格をサポートします。これらは入力、出力、または双方向ポートとして構成できます。この柔軟性により、さまざまな外部システムとのシームレスな統合が可能になります。

• クロック管理ユニット

クロック管理ユニットは、FPGA 内のタイミングと同期を制御します。これらはクロック信号を生成し、チップのさまざまな部分に分配します。これらのユニットには、フェーズ ロック ループ (PLL) または遅延ロック ループ (DLL) が含まれる場合があります。安定したタイミングを維持して信頼性の高い動作を実現します。適切なクロック制御により、デザイン全体にわたって正確なデータ処理が保証されます。

• 組み込みメモリ ブロック (BRAM)

これらは、一時的なデータ保存に使用される内蔵メモリ ユニットです。これらにより、FPGA 内で頻繁に使用されるデータに高速にアクセスできます。ブロック RAM は、さまざまなサイズとモードで構成できます。バッファリング、キャッシュ、データ処理タスクをサポートします。これにより、一部の設計では外部メモリの必要性が減ります。

マイクロコントローラーコンポーネント

• 中央処理装置 (CPU)

CPU は命令を実行する主な処理装置です。算術演算、論理演算、および制御演算を実行します。CPU はメモリから命令を読み取り、段階的に処理します。システム内のデータの流れを管理します。これにより、マイクロコントローラーのコアコントローラーになります。

• メモリ (フラッシュ、RAM、EEPROM)

マイクロコントローラーには、コードとデータを保存するためのさまざまなタイプのメモリーが含まれています。フラッシュ メモリにはプログラムが永久に保存されます。RAMは実行中の一時データに使用されます。EEPROM は、少量の不揮発性データを保存するために使用されます。各タイプは、システム運用において特定の役割を果たします。これらを組み合わせることで、信頼性の高いデータ処理がサポートされます。

• タイマーとカウンター

タイマーとカウンターは時間ベースの操作に使用されます。これらは、遅延の生成、時間間隔の測定、定期的なタスクの制御に役立ちます。これらのコンポーネントは、PWM 信号生成などの機能にとって重要です。イベントのカウントとスケジュール設定もサポートします。このため、制御システムや自動化システムで役立ちます。

• 入出力ポート (GPIO)

GPIO ピンを使用すると、マイクロコントローラーが外部デバイスと対話できるようになります。アプリケーションに応じて入力または出力として構成できます。これらのポートはセンサーから信号を読み取るか、アクチュエーターに信号を送信します。他のコンポーネントとのデジタル通信をサポートします。GPIO はシステム接続に適しています。

• 通信インターフェース

マイクロコントローラーには、UART、SPI、I2C などの通信モジュールが組み込まれています。これらのインターフェイスにより、他のデバイスとのデータ交換が可能になります。組み込みシステムで一般的に使用されるシリアル通信プロトコルをサポートします。これにより、センサー、ディスプレイ、その他のコントローラーへの接続が可能になります。これらのインターフェイスにより、システム統合が簡素化されます。

FPGA およびマイクロコントローラー システムのブロック図

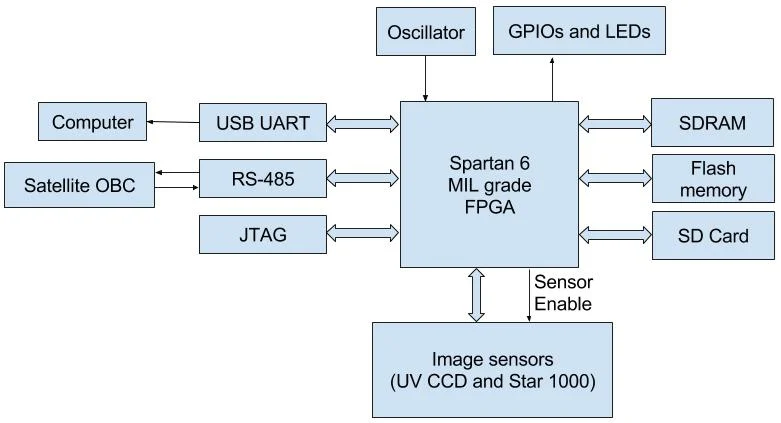

図 2. FPGA のブロック図

FPGA ブロック図は、柔軟なインターフェイスを介して複数の外部コンポーネントに接続された中央プログラマブル デバイスを示しています。通常、データ処理のために SDRAM やフラッシュ ストレージなどのメモリ モジュールにリンクします。UART、RS-485、JTAG などの通信インターフェイスにより、外部システムやデバッグ ツールとの対話が可能になります。この図には、センサーと制御信号の入出力接続も含まれています。クロック ソースは、同期動作を保証するためのタイミング信号を提供します。この構造は、FPGA がシステム内の中央ロジック ハブとしてどのように機能するかを示しています。固定された内部アーキテクチャを使用せずに、ペリフェラル間のデータ フローを管理します。

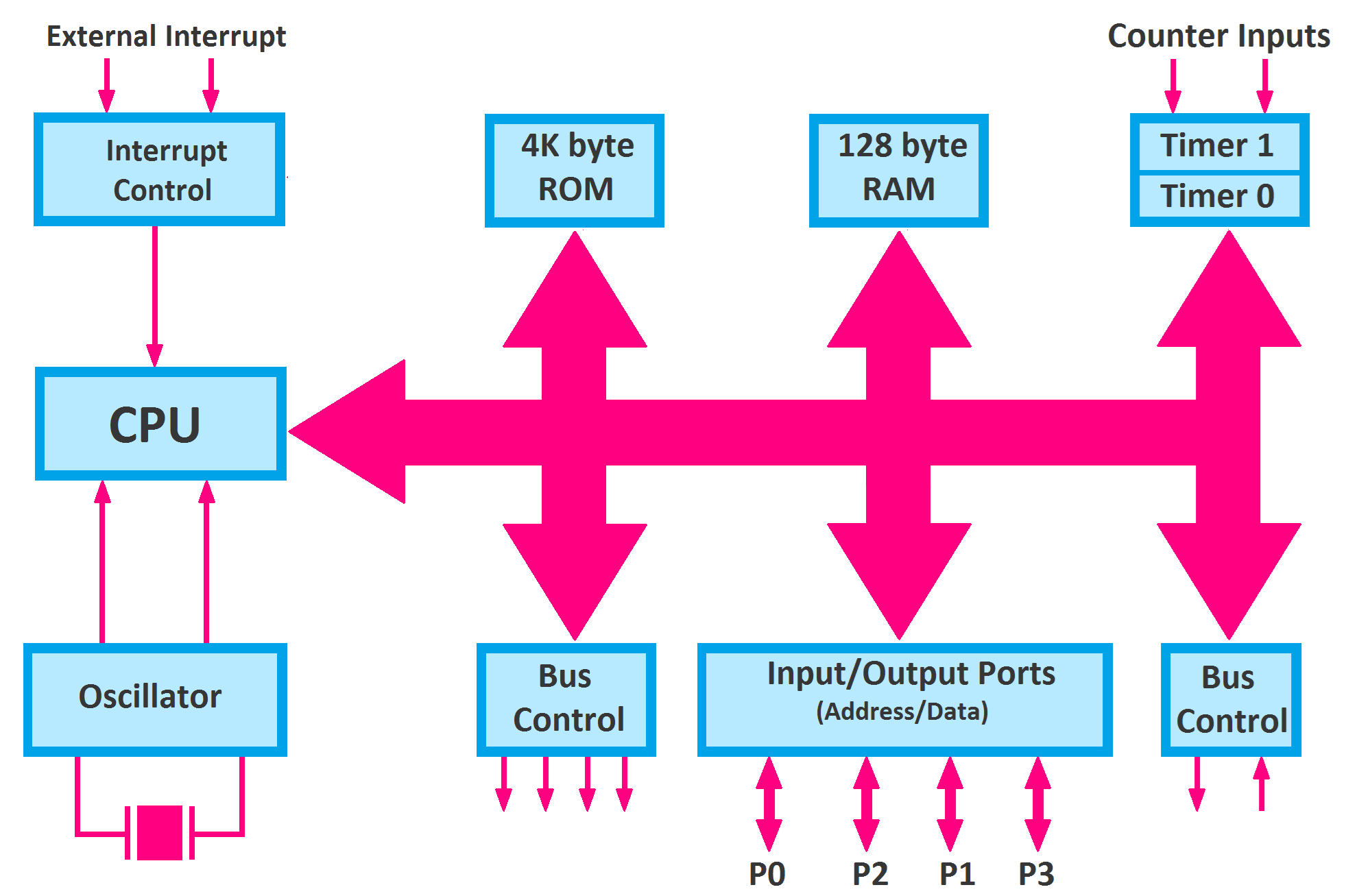

図 3. マイクロコントローラーのブロック図

マイクロコントローラのブロック図は、バス システムを介して内部メモリおよび周辺機器に接続された集中処理ユニットを示しています。CPU は ROM および RAM と通信して命令を実行および保存します。入出力ポートにより、センサーやディスプレイなどの外部デバイスとの対話が可能になります。タイマーとカウンターは、システム内のタイミング関連の操作を処理します。発振器は、動作全体を駆動するクロック信号を提供します。割り込み制御は、外部および内部のイベント処理を管理します。この構造は、制御タスク用に設計されたコンパクトで統合されたシステムを示しています。

FPGAの長所と短所

利点	短所
高い柔軟性 ハードウェア構成により、カスタムデジタル回路設計が可能になります。	複雑なデザイン ハードウェア記述言語を必要とするプロセス。
真のサポート 並列処理による高速動作を実現します。	コストが高い より単純な組み込みソリューションと比較して。
再プログラム可能 異なるアプリケーションに対して複数回。	より長い 設計とテストによる開発時間。
扱える 複雑な信号処理とデータタスク。	必要なもの 専門的なツールと専門知識。
スケーラブル 高度なシステムに適したアーキテクチャ。	より高いパワー 一部のデザインでは消費されます。

マイクロコントローラーの長所と短所

利点	短所
低コストかつ 多くの用途に広く利用可能です。	限定 複雑なタスクのための処理能力。
プログラムが簡単 C/C++ などの一般的な言語を使用します。	シーケンシャル 実行により並列処理が制限されます。
統合された コンポーネントにより、外部ハードウェアの必要性が軽減されます。	限られたメモリ 大規模なシステムと比較して。
低電力 ポータブルデバイスに適した消費量。	柔軟性が低い ハードウェア構成。
迅速な開発 組み込みシステムのサイクル。	パフォーマンス 固定アーキテクチャに依存します。

コードの比較: FPGA とマイクロコントローラーのプログラミング

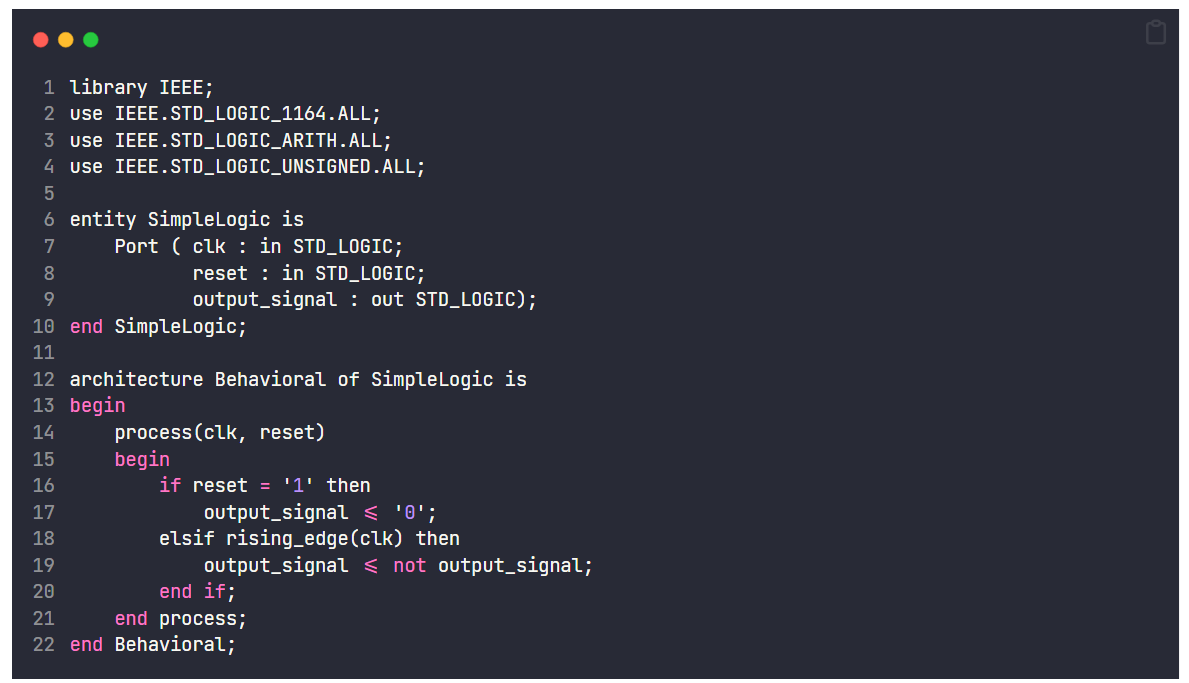

FPGA コード例では、VHDL などのハードウェア記述言語を使用して回路の動作を定義します。命令を記述する代わりに、コードは信号がどのように変化し相互作用するかを記述します。これは、入力、出力、およびシステムがクロック信号にどのように応答するかを定義します。構造には、設計を編成するためのエンティティとアーキテクチャが含まれます。プロセス ブロックは、クロック エッジなどのイベントに基づいて信号を更新する方法を制御します。このアプローチでは、連続したコマンドを実行するのではなく、ハードウェアの動作を直接モデル化します。FPGA 内でカスタム デジタル ロジックを作成できます。

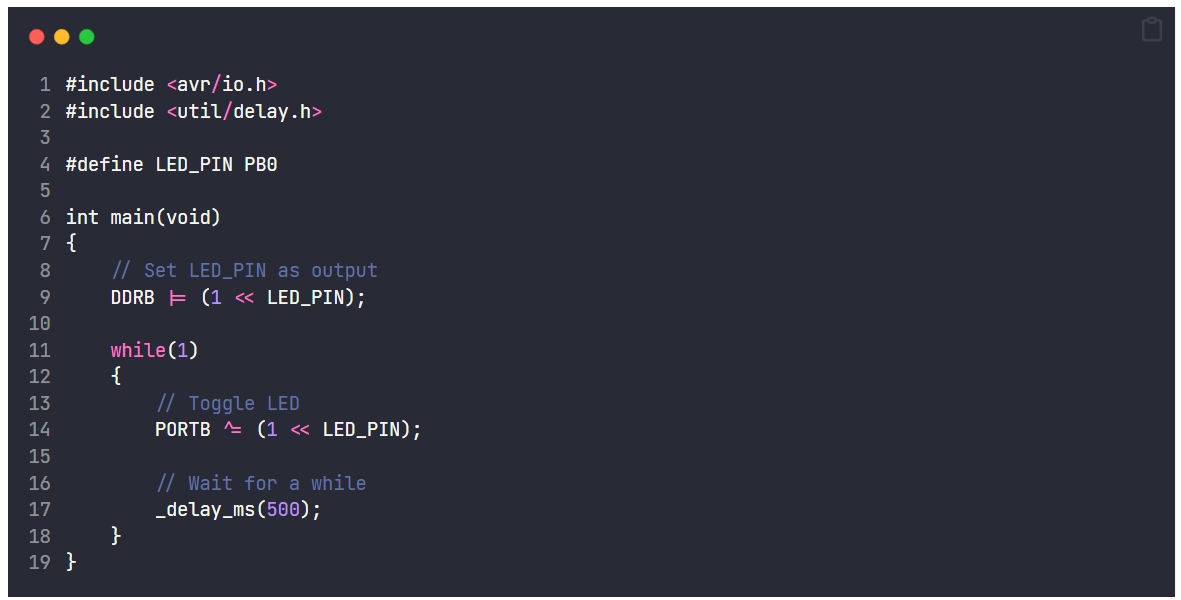

マイクロコントローラーのコード例では、C などのプログラミング言語を使用して命令を段階的に実行します。まず、ハードウェア レジスタを設定し、ピン構成を定義します。main 関数は継続的に実行され、ループ内のタスクを実行します。命令は、LED のオン/オフなどの出力を制御します。遅延関数は、タイミング効果を作成するために使用されます。このアプローチは、順次実行モデルに従います。シンプルで組み込みシステムのプログラミングに広く使用されています。

FPGA とマイクロコントローラーのアプリケーション

1. 産業用オートメーションシステム

FPGA は産業用機械の制御および信号処理に使用されます。高速データと正確なタイミング要件を処理します。マイクロコントローラーは、オートメーション システムのセンサー、モーター、制御ロジックを管理します。これらを組み合わせることで、信頼性の高い効率的な運用が可能になります。この組み合わせにより、システムのパフォーマンスと制御が向上します。

2. 家庭用電化製品

マイクロコントローラーは、洗濯機、テレビ、リモコンなどのデバイスで広く使用されています。ユーザー入力とシステム機能を効率的に管理します。FPGA は、ビデオ処理ユニットなど、高速データ処理を必要とする高度なデバイスで使用されます。これらのアプリケーションは、コンパクトで効率的な設計の恩恵を受けます。どちらのテクノロジーも最新の電子製品をサポートしています。

3. 通信システム

FPGA は、データ ルーティングと信号処理のためのネットワーク機器で使用されます。高速通信プロトコルをサポートします。マイクロコントローラーは、通信デバイスの制御および監視機能を処理します。これらの役割により、安定した効率的なデータ伝送が保証されます。これは現代の通信インフラストラクチャでは重要です。

4. 医療機器

マイクロコントローラーは、心臓モニターや輸液ポンプなどのデバイスの機能を制御します。これらは信頼性の高い低電力動作を保証します。FPGA は、高速データ処理のためにイメージング システムで使用されます。これらのアプリケーションには精度と信頼性が必要です。どちらのテクノロジーも医療システムをサポートします。

5. 自動車システム

マイクロコントローラーは、エンジン制御ユニット、センサー、安全システムを管理します。車両の効率的な運行を保証します。FPGA は、データ処理のための先進運転支援システムで使用されます。これらのシステムは安全性とパフォーマンスを向上させます。自動車エレクトロニクスは両方のテクノロジーに大きく依存しています。

6. 航空宇宙と防衛

FPGA は、高速データ処理と安全な通信システムに使用されます。これらは、複雑な信号分析と制御タスクをサポートします。マイクロコントローラーは、組み込みシステムの監視および制御機能を処理します。これらのアプリケーションでは、高い信頼性と精度が必要です。どちらのテクノロジーもミッションクリティカルなシステムで重要な役割を果たします。

FPGA vs マイクロコントローラー vs CPLD

特長	FPGA	マイクロコントローラー	CPLD
ロジックリソース	~10,000 ～ >1,000 万 論理ゲート (または LUT)	該当なし (CPUベース)	~1K ～ ~100K ゲート
クロック速度	～50MHz～500MHz以上 MHz (設計に依存)	～1MHz～600MHz MHz (一般的な MCU)	～50MHz～200MHz MHz
加工スタイル	真の平行 ハードウェアの実行	シーケンシャル 命令の実行	限定パラレル ロジック
構成 方法	SRAM/フラッシュベース 起動時にロードされるビットストリーム	ファームウェアを保存 フラッシュメモリ内	不揮発性 構成 (EEPROM/フラッシュ)
プログラミング 言語	VHDL、Verilog (HDL)	C、C++、アセンブリ	VHDL、Verilog
内部メモリ	ブロック RAM: ~10 KB～数MB	フラッシュ: ~8 KB–2 MB、RAM: ~2 KB ～ 512 KB	非常に限られた (数KB相当)
I/Oピン	~50 ～ 1000+ 構成可能なI/O	~6 ～ 200 GPIO ピン	~30 ～ 500 I/O
パワー 消費	~1 W ～ 10+ W (サイズ・デザインにより異なります)	～1mW～500mW	～10mW～1W
起動時間	ミリ秒から秒 (設定の読み込みが必要)	μs から ms (フラッシュからインスタント)	インスタント (不揮発性)
デザインエントリー	ハードウェア回路 定義	ソフトウェアプログラム 開発	ロジック設計 (FPGAよりも簡単)
外部 コンポーネント	多くの場合必要になります 外部メモリ (DDR、フラッシュ)	最小限（通常は スタンドアロン)	最小限の外部 コンポーネント
再構成	完全に 再プログラム可能、無制限のサイクル	再プログラム可能 ファームウェア	再プログラム可能 ただしサイズに限りがあります
一般的な使用方法 スケール	高度な複雑性 デジタルシステム	小規模から中規模 組み込みシステム	小さな制御 およびインターフェースロジック
開発 サイクル	数週間から数か月	数日から数週間	数日から数週間

結論

FPGA とマイクロコントローラーの主な違いは、データの処理方法にあり、FPGA はハードウェアベースの並列実行を提供し、マイクロコントローラーは逐次的なソフトウェア制御に依存します。内部コンポーネント、システム構造、プログラミング方法にはこれらの違いが反映されており、それぞれが特定のアプリケーションに適しています。FPGA は高速でカスタマイズ可能なロジック タスクに優れており、マイクロコントローラーは制御指向でコスト効率の高い設計に最適です。これらは連携して、オートメーション、通信、自動車、医療システムなどの業界全体で重要な役割を果たしています。
