初心者向けフォトカプラ完全ガイド

電子回路を扱う場合、部品を安全に絶縁しながら信号を転送する必要があることがよくあります。この記事では、フォトカプラとは何か、光を使ってどのように動作するか、内部にどのような部品が入っているかについて説明します。また、そのシンボル、ピン構成、さまざまなタイプ、主な仕様についても説明します。さらに、その利点、制限、一般的な用途、リレーや変圧器との比較についても説明します。

カタログ

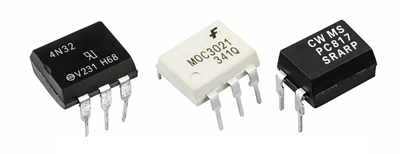

図 1. フォトカプラ

フォトカプラとは何ですか?

フォトカプラは、光アイソレータとも呼ばれ、2 つの回路を電気的に絶縁しながら信号を転送するために使用される電子部品です。光を使用して情報を伝達するため、入力側と出力側の間の直接の電気接続が防止されます。この絶縁は、電圧スパイク、ノイズ、グランド ループから敏感なコンポーネントを保護するのに役立ちます。フォトカプラは、パワー エレクトロニクス、制御システム、通信インターフェイスで広く使用されています。

フォトカプラの主な目的は、電子設計における安全性と信号の整合性を確保することです。高電圧回路と低電圧回路を分離することで、損傷や干渉のリスクを軽減します。また、回路間の不要な電流の流れを防止することで、システムの信頼性も向上します。最新の PCB 設計では、フォトカプラは安全で安定した信号伝送を実現するのに最適です。

フォトカプラの構造

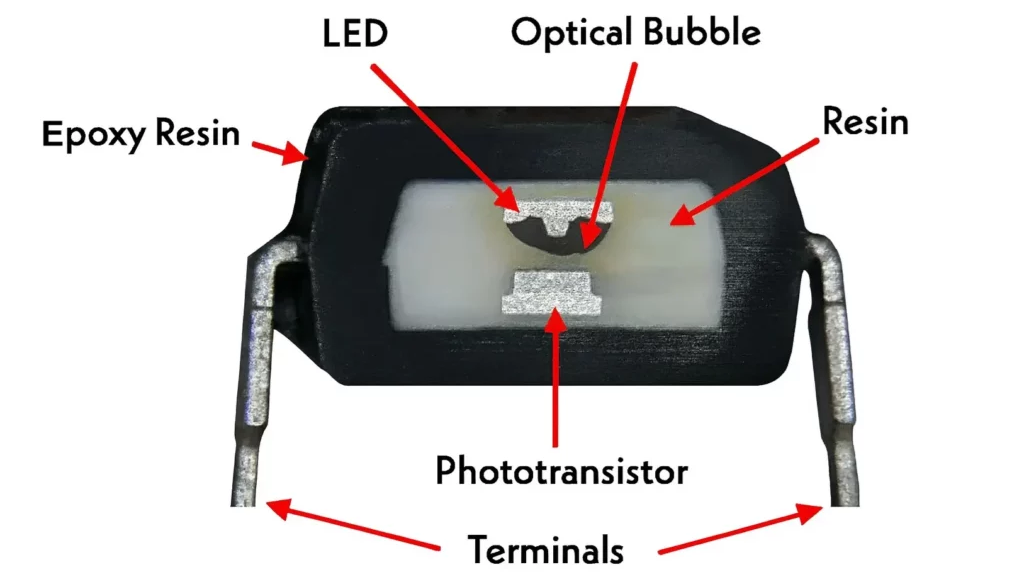

図 2. フォトカプラの内部構造

• LED（発光ダイオード）

LED は、電流が流れると光を生成する入力側コンポーネントです。通常、効率的な信号転送のために赤外線を放射する半導体材料で作られています。LED はパッケージ内の光検出器に直接面するように配置されています。その主な役割は、電気入力信号を光エネルギーに変換することです。

• フォトトランジスタ（光検出器）

フォトトランジスタは出力側に配置され、LEDが発する光を検出します。受けた光を電気信号に変換します。このコンポーネントは光の強度に敏感であり、出力の動作を制御します。感度とシンプルさのバランスが良いため、よく使用されます。

• オプティカルバブル / 光路

LED と光検出器の間の光学空間により、光は電気的接触なしで伝わることができます。この領域により、両側間の完全な電気的絶縁が確保されます。光の伝達効率を最大化するように慎重に設計されています。クリアな経路により、安定した正確な信号転送が維持されます。

• エポキシ樹脂（封止材）

内部コンポーネントはエポキシ樹脂で囲まれており、湿気、ほこり、機械的損傷から保護されています。この材料は、効率的な光透過のために光学的透明性を維持するのにも役立ちます。デバイスに構造的な安定性をもたらします。この樹脂は、さまざまな環境において長期的な信頼性を保証します。

• 端子（ピン）

端子は入力側と出力側への外部電気接続を提供します。各ピンは LED 入力または光検出器出力のいずれかに割り当てられます。それらは分離間隔を維持するように配置されています。これらのピンにより、PCB 回路に簡単に統合できます。

フォトカプラはどのように動作するのでしょうか?

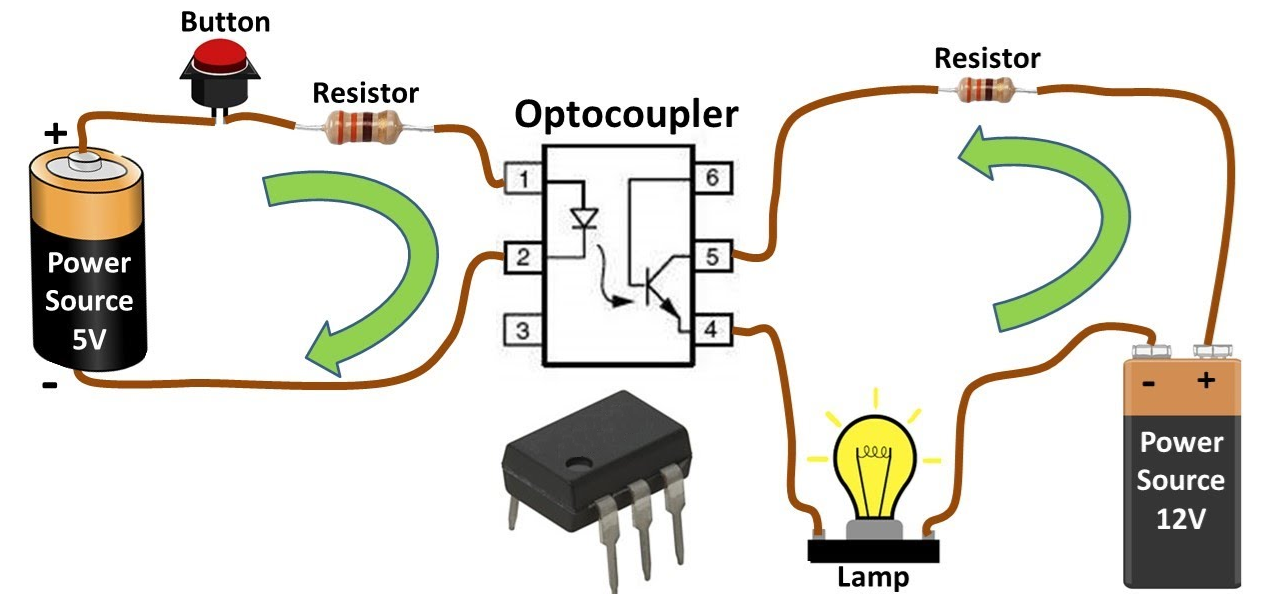

図 3. フォトカプラの動作原理

フォトカプラは、電気信号を光に変換し、その後電気信号に戻すことによって機能します。入力側に電圧を加えるとLEDに電流が流れ、LEDが発光します。この光は、直接の電気接続なしで内部ギャップを通過します。生成される光の量は入力信号の強度によって異なります。このプロセスにより、絶縁された回路間の安全な信号転送が保証されます。

出力側では、光検出器が入射光を感知し、対応する電気信号を生成して応答します。この出力信号は、負荷の切り替えやロジック データの送信など、別の回路を制御できます。電気的ではなく光で接続しているため、ノイズや高電圧が通りません。これにより、フォトカプラは保護と信号絶縁に最適になります。全体的な操作はシンプルで信頼性が高く、電子システムで広く使用されています。

フォトカプラの記号とピン配置

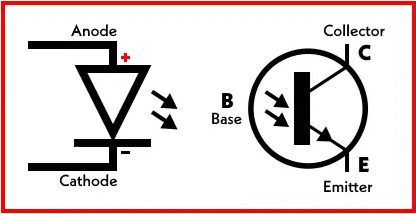

図 4. フォトカプラのシンボルとピン配置

ピン番号	ピン名	機能
1	アノード(A)	受信します LEDの正入力電圧
2	カソード(K)	完了します LED入力回路
3	NC (いいえ 接続）	内部ではありません 接続済み、予約済み、または未使用
4	エミッタ(E)	出力端子 フォトトランジスタの
5	コレクター(C)	メイン出力 制御端子
6	ベース(B)	オプション制御 フォトトランジスタのゲイン

フォトカプラの種類

フォトカプラは、信号検出に使用される出力デバイスのタイプに基づいて分類されます。

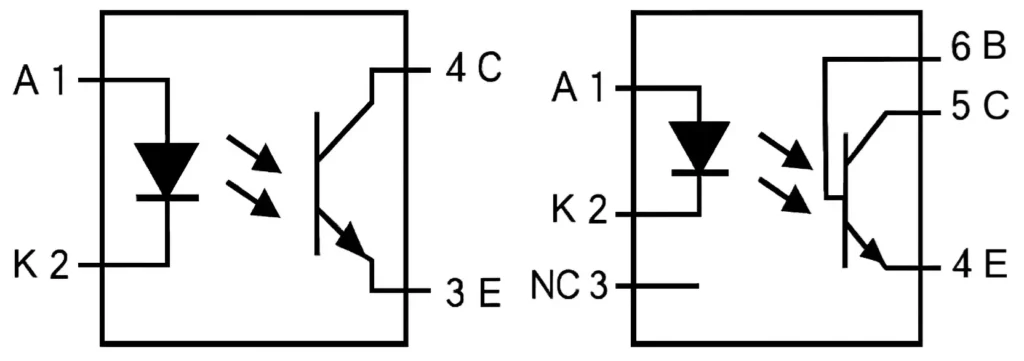

フォトトランジスタ フォトカプラ

図 5. フォトトランジスタ・オプトカプラ

フォトトランジスタフォトカプラは、出力デバイスとしてフォトトランジスタを使用するフォトカプラの一種です。内部 LED からの光を制御された電気出力信号に変換します。フォトトランジスタは光を受けるとオンになるスイッチのような働きをします。感度が良く、回路設計が簡単なため、広く使用されています。汎用の信号絶縁およびスイッチングタスクに適しています。この構造は通常、LED がパッケージ内のトランジスタと整列していることを示しています。速度とゲインのバランスが優れているため、マイクロコントローラーのインターフェイスや低電力制御回路でよく使用されます。

フォトダイオード フォトカプラ

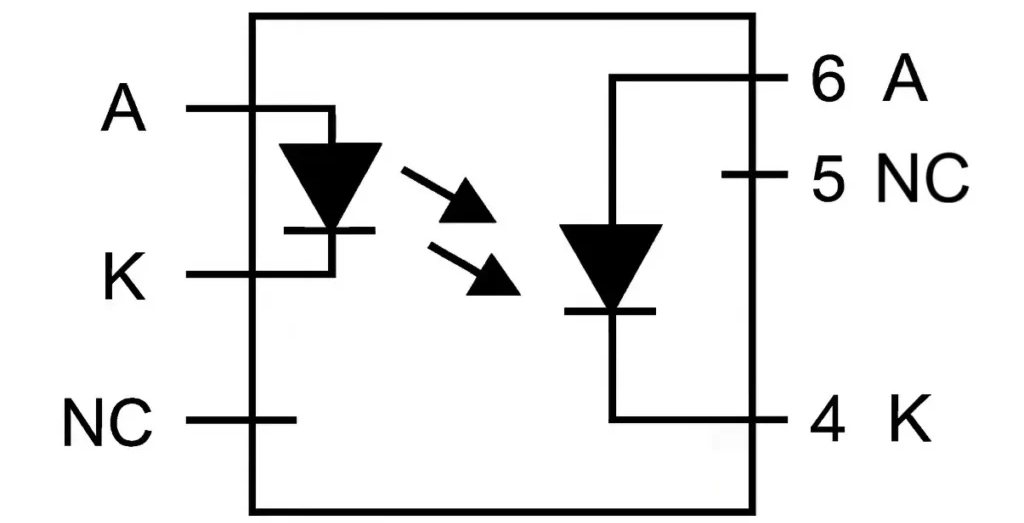

図 6. フォトダイオード オプトカプラ

フォトダイオード フォトカプラは、出力検出素子としてフォトダイオードを使用します。非常に速い応答時間で入射光を電流に変換します。このタイプは、高速信号伝送および正確なタイミング用途向けに設計されています。フォトダイオードは光の変化に素早く反応するため、デジタル通信信号に最適です。通常、より強力な出力信号を得るには追加の増幅が必要です。内部レイアウトは、光源に合わせて配置されたダイオードを示しています。その主な利点は、高い出力ゲインではなく速度です。

フォトトライアックフォトカプラ

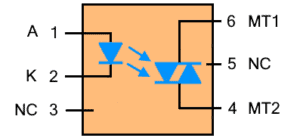

図 7. フォトトライアック オプトカプラ

フォトトライアックフォトカプラは、AC制御の出力デバイスとしてトライアックを使用したフォトカプラです。光信号を交流負荷のスイッチング動作に変換します。内部 LED がアクティブになると、トライアックがトリガーされて電流が流れます。これにより、ランプ、モーター、ヒーターなどのデバイスを制御できるようになります。この構造は、典型的にはトライアック出力段を駆動する光源を示しています。ACスイッチングおよび調光アプリケーションで広く使用されています。このタイプは、低電圧制御回路を高電圧 AC システムから絶縁するために重要です。

フォトダーリントンフォトカプラ

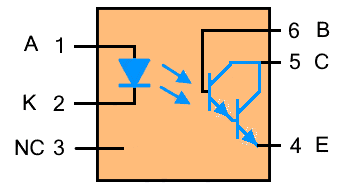

図 8. フォトダーリントン オプトカプラ

フォトダーリントン フォトカプラは、出力デバイスとしてダーリントン トランジスタ ペアを使用します。標準のフォトトランジスタと比較して、より高い電流利得を提供します。これにより、弱い光信号をより強い電気出力に増幅することができます。内部構成は通常、感度を高めるために接続された 2 つのトランジスタを示しています。より高い出力電流が必要なアプリケーションに役立ちます。ただし、基本的なフォトトランジスタタイプよりも動作が遅くなります。この設計は、信号増幅および制御回路で一般的に使用されます。

フォトSCRオプトカプラ

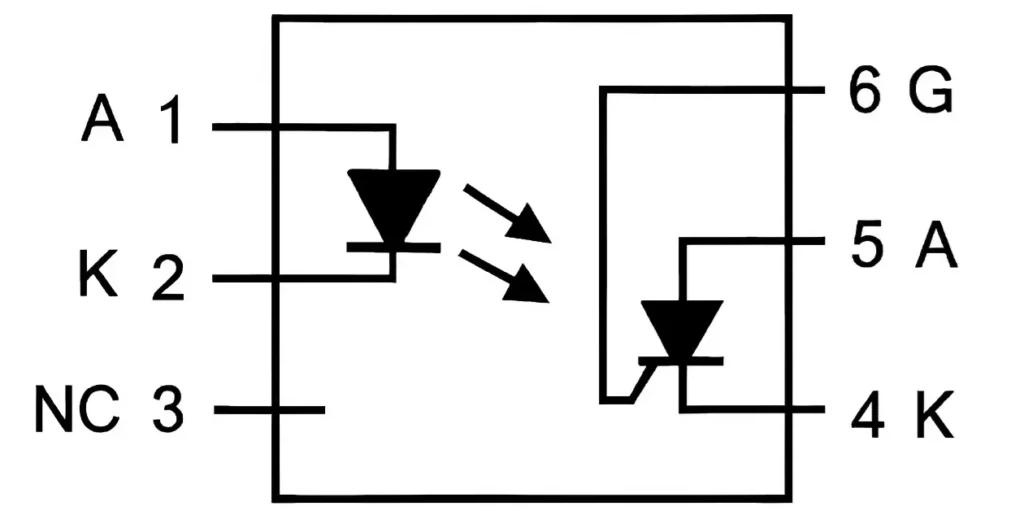

図 9. フォト SCR オプトカプラ

フォト SCR フォトカプラは、出力デバイスとしてシリコン制御整流器 (SCR) を使用します。光をラッチ電気スイッチング動作に変換します。光によってトリガーされると、SCR は電流が特定のレベルを下回るまでオンのままになります。このため、制御された整流回路や電力制御回路に適しています。内部構造は光駆動型 SCR 素子を示しています。トリガー回路や保護回路によく使用されます。このタイプは、安定した持続的なスイッチング動作を必要とするアプリケーションに最適です。

フォトカプラの仕様

パラメータ	代表的な範囲 / 値
現在の転送 比率 (CTR)	50% ～ 600% ( IF = 5mA)
孤立 電圧	2.5kV～5kV RMS
順電圧 (LED)	1.1V～1.4V
順電流 (IF)	5mA～20mA (最大50mAまで)
出力電流	1mA～50mA
スイッチング速度	3μs～20μs
立ち上がり時間	2μs～10μs
フォールタイム	2μs～15μs
伝播 遅延	2μs～15μs
パワー 散逸	70mW～200mW
動作温度	-40℃～+85℃
ストレージ 温度	-55℃～+125℃
入力 静電容量	30pF～100pF
出力 静電容量	5pF～15pF
孤立 抵抗	≥ 10⁹ Ω (通常 10¹¹ Ω)

フォトカプラのメリットとデメリット

フォトカプラの利点

• 強力な電気的絶縁を実現

• 高電圧スパイクから回路を保護

• 電気ノイズと干渉を軽減します。

• コンパクトで統合が簡単

• 機械的磨耗や可動部品がない

• システムの安全性と信頼性の向上

フォトカプラの限界

• 限られた電流処理能力

• 直接電気接続よりも遅い

• CTRは温度と経年変化によって変化します

• 適切な入力電流制御が必要

• 非常に高い電力負荷には適していません。

• 出力信号には増幅が必要な場合があります

フォトカプラの一般的な用途

フォトカプラは、絶縁と信号制御が必要な電子システムで広く使用されています。

1. 電源絶縁

フォトカプラは、スイッチング電源で高電圧セクションと低電圧セクションを分離するために使用されます。安全性を維持しながら出力電圧を調整するのに役立ちます。これにより、制御回路の損傷を防ぎます。また、電力変換システムの安定した動作も保証します。

2. マイクロコントローラーインターフェース

これにより、マイクロコントローラーが高電圧デバイスと安全に通信できるようになります。これにより、敏感な論理回路が電気的ストレスから保護されます。また、信頼性の高い信号通信も保証します。フォトカプラは組み込みシステムで一般的に使用されます。

3. AC負荷スイッチング

フォトカプラは、ランプやモーターなどの AC デバイスを制御します。制御信号と電源回路の間に安全な絶縁を提供します。これにより、システムの安全性と耐久性が向上します。ホームオートメーションや産業用制御でよく使用されます。

4. 通信における信号の分離

通信ラインを隔離してノイズ干渉を防ぎます。これにより、信号の明瞭さとデータの精度が向上します。産業用通信システムで役立ちます。分離により、安定したデータ伝送を維持できます。

5. モーター制御回路

フォトカプラは、制御セクションと電源セクションを分離するためにモータードライバーで使用されます。これにより、制御電子機器を電圧スパイクから保護します。また、システムの信頼性も向上します。これらは自動化システムで広く使用されています。

6. 医療機器の安全性

敏感な回路を絶縁することで患者の安全を確保します。これにより、漏電や危険が防止されます。フォトカプラは医療グレードのデバイスで役立ちます。厳しい安全基準を満たすのに役立ちます。

フォトカプラ vs リレー vs トランス

特長	フォトカプラ	リレー	変圧器
孤立 電圧	2.5 ～ 5 kV RMS	1～10kV（接点 ギャップ）	2～15 kV RMS
切り替え方法	LED+ 光検出器	電磁 連絡先	磁気 誘導
スイッチング速度	1～20μs	5～15ミリ秒	切り替えなし (連続)
物理的なサイズ	～4～10mm (ディップ/SMD)	～10～40mm	～20～100mm
動作音	0dB（無音）	40 ～ 60 dB (クリック 音）	0dB（無音）
寿命	>100,000 時間	10⁵～10⁷サイクル	>100,000 時間
耐荷重	10～50mA（代表値）	1～30A	0.1～1000+VA
入力 要件	5～20mA（LED ドライブ）	5～24Vコイル、 10～100mA	交流電圧入力
出力 能力	低電力信号	ハイパワー 切り替え	交流電圧 転送
メンテナンス	なし	接点の摩耗 交換	なし
効率	70～90%	80～90%	90～98%
EMI耐性	>10 kV/μs CMTI	中等度	高い（状況による） デザイン)
スイッチング 周波数	最大100kHz	<100 Hz	50 ～ 60 Hz (代表値)
典型的な使用例	信号 絶縁、ロジックインターフェイス	パワーコントロール、 負荷の切り替え	電圧 変換、分離

結論

フォトカプラは、電気絶縁を提供し、ノイズを低減し、高電圧から敏感な回路を保護することにより、電子設計において重要な役割を果たします。それらの動作は内部 LED と感光出力デバイスに依存し、スイッチング、信号絶縁、増幅、AC 制御にさまざまなタイプが利用可能です。回路に適切なフォトカプラを選択する際には、主要な性能要素、利点、および制限を考慮する必要があります。安全性、コンパクトなサイズ、信頼性により、電源、制御システム、通信インターフェース、モータードライバー、医療機器などに広く使用されています。
