赤外線ヒーターの種類、動作原理、用途を解説

赤外線ヒーターは、空気ではなく物体や表面を温めることで直接熱を与えます。この記事では、赤外線ヒーターとは何か、その仕組み、利用できる主な種類について説明します。また、それらの長所、短所、および従来のヒーターとの比較についても理解します。これは、赤外線ヒーターを効果的に使用できる場所と方法を理解するのに役立ちます。

カタログ

図1. 赤外線ヒーターの構造

赤外線ヒーターとは何ですか？

赤外線ヒーターは、物体や表面に直接赤外線を放射することで熱を発生するデバイスです。周囲の空気を加熱するのではなく、エネルギーを固体材料に伝達し、固体材料がそれを吸収して熱に変換することに重点を置いています。これにより、特定のエリアに素早く正確に暖かさを届けることができます。ユニット内の発熱体は、電力が供給されるとこの放射エネルギーを生成します。赤外線ヒーターは、直接的かつ効率的な加熱が必要な場合に広く使用されています。

赤外線ヒーターの動作原理

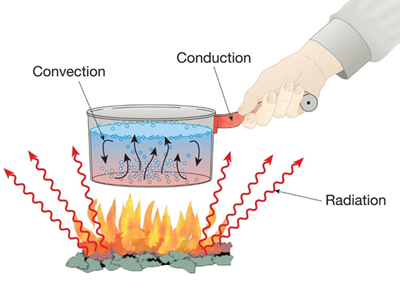

図 2. 赤外線放射熱伝達図

赤外線ヒーターは、エネルギーを電磁波の形で空間を伝わる赤外線に変換することで動作します。これらの波は発熱体から外側に移動し、熱を運ぶのに空気に依存しません。放射線が物体に到達すると、表面がエネルギーを吸収し、温度が上昇します。このプロセスは放射熱伝達に基づいており、伝導や対流方式とは異なります。熱は直線的に伝達され、ヒーターと対象物の間に明確な経路がある場合に最も効果的です。表面が温まると、周囲の領域に徐々に熱を放出することがあります。これにより、安定した局所的な加熱効果が得られます。

赤外線ヒーターの種類

石英赤外線ヒーター

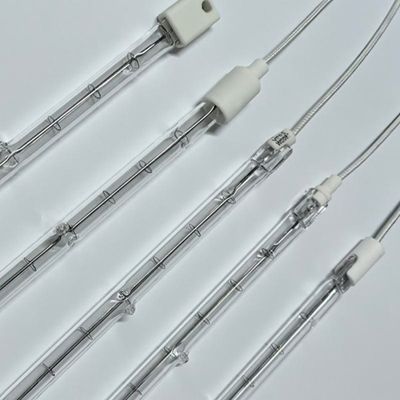

図 3. 石英赤外線ヒーター

石英赤外線ヒーターは、石英ガラス管の内部に金属フィラメントを入れて輻射熱を発生させるヒーターです。フィラメントに電気が流れると急速に発熱し、赤外線を放射します。石英チューブは効率的な熱伝達を可能にしながらフィラメントを保護します。この設計により、動作中の急速な加熱と目に見える発光が可能になります。図に示されている内部コイル構造は、チューブ内で熱がどのように集中しているかを示しています。これらのヒーターは通常、高温で動作し、短波赤外線エネルギーを放射します。構造はコンパクトで、熱出力が速いように設計されています。

セラミック赤外線ヒーター

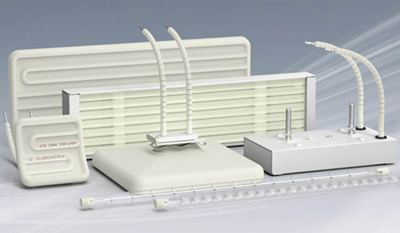

図 4. セラミック赤外線ヒーター

セラミック赤外線ヒーターは、固体セラミック素材を使用して赤外線熱を放射するデバイスです。ヒーターの内部では、埋め込まれた抵抗線がセラミック表面を加熱し、エネルギーを外部に放射します。セラミック素材は熱を蓄え、時間の経過とともに徐々に熱を放出します。これにより、安定した均一な熱放出が得られます。図に見られる平らで構造化された表面は、熱を均一に分散するのに役立ちます。これらのヒーターは適度な温度で動作し、中波から長波の赤外線を放射します。その設計は、一貫した熱出力と耐久性に重点を置いています。

ハロゲン赤外線ヒーター

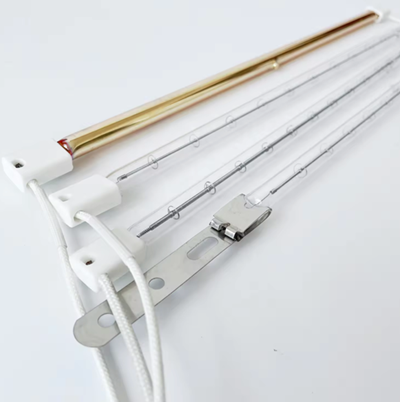

図5. ハロゲン赤外線ヒーター

ハロゲン赤外線ヒーターは、ハロゲンを充填したチューブに封入されたタングステン フィラメントを使用して赤外線を生成する加熱装置です。電力が供給されると、フィラメントが急速に加熱され、強力な放射エネルギーを放出します。ハロゲンガスはフィラメントの性能を維持し、安定した熱出力をサポートします。図に見える明るい輝きは、動作温度が高いことを示しています。これらのヒーターは、空間を素早く伝わる短波赤外線を放射します。コンパクトなチューブ構造により、効率的な熱放出が可能になります。この設計は、高速かつ強力な輻射加熱をサポートします。

カーボン赤外線ヒーター

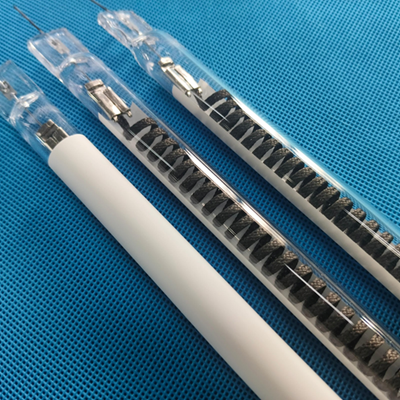

図6. カーボン赤外線ヒーター

カーボン赤外線ヒーターは、炭素繊維素子を使用して赤外線を発生させるヒーターです。カーボン素材に電気が流れると均一に発熱し、安定した輻射熱を発します。炭素元素は通常、チューブ内に封入された暗いコイルまたはストリップとして現れます。この構造により、制御された均一な熱出力が可能になります。図に示されている要素は、安定した加熱面を強調しています。これらのヒーターは適度な温度で動作し、中波から長波の赤外線を放射します。その設計は、長い動作寿命と一貫したパフォーマンスをサポートします。

ガス焚き赤外線ヒーター

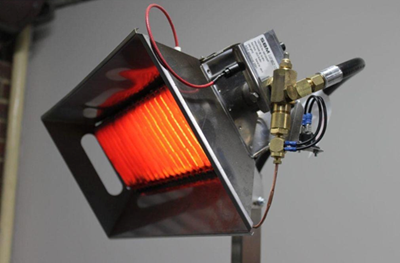

図 7. ガス焚き赤外線ヒーター

ガス焚き赤外線ヒーターは、天然ガスやプロパンなどの燃料を燃焼させて発熱するシステムです。燃焼プロセスにより金属またはセラミックのエミッター表面が加熱され、赤外線エネルギーが放射されます。この加熱された表面は、輻射熱の主な発生源として機能します。図に示す構造には、効率的な熱出力を実現するように設計されたバーナーとエミッター プレートが含まれています。これらのヒーターは高温で動作し、強力な赤外線放射を生成します。その設計により、継続的な発熱が可能になります。このシステムは、安定した一貫した放射放射を実現するように構築されています。

赤外線ヒーターの利点

• 瞬間的な熱を物体に直接提供します。

• 空気の加熱を避けることでエネルギー損失を削減します。

• 集中的で的を絞った暖かさを提供します。

• 可動部品がなく静かに動作します。

• 最小限のメンテナンスで済みます

• 一貫した安定した熱出力を生成します。

赤外線ヒーターのデメリット

• 直接暴露以外では加熱範囲が制限される

• 密閉された空間での不均一な暖かさ

• 初期設定コストが高い

• パフォーマンスは配置に依存します

• 一部のユニットは可視光を発します

• 部屋全体の暖房には最適ではありません。

赤外線ヒーターと従来のヒーターの比較

特徴	赤外線ヒーター	伝統的な ヒーター
熱伝達 方法	輻射熱 赤外線（0.7～1000μm）を使用	対流 熱風循環により
一次加熱 ターゲット	直接加熱する 固体と人	を加熱します まず周囲の空気
加熱速度	最大の熱出力 1 ～ 3 秒以内	通常、 部屋を暖めるのに 5 ～ 15 分かかります
熱 配布	指向性 30～60°の角度で加熱	均一な熱 空間全体に分散
空気の動き	空気がありません 循環が関係する	天然のものを使用したり、 強制エアフロー
熱損失 仕組み	熱損失が少なく、 ドラフトの影響を受けにくい	より高い熱損失 空気が抜けるため
ウォームアップ時間	即時 表面加熱（5秒以内）	徐々に増加 気温で
粉塵の循環	最小限の粉塵 妨害	中程度から高程度 塵の動き
騒音レベル	サイレント (0 dB、なし 可動部品)	生産する可能性があります 20 ～ 60 dB（システムに応じて異なる）
エネルギー 効率	約85～95% ターゲットを絞った加熱に効率的	60～80％程度 空気の熱損失により効率的
インストール	柔軟な (壁掛け、天井、ポータブル)	多くの場合、固定システム (ラジエーター、HVAC ユニット)
温度 制御	ゾーンまたはスポット 特定のエリアを加熱する	部屋全体または 中央温度制御
保温性	蓄熱された熱 壁や床などの表面	蓄熱 一時的に空中に
エネルギー 消費	より低い 対象を絞った用途 (通常は 500 ～ 1500 W)	より高い 全室暖房（1000～3000W以上）
コンフォートタイプ	ダイレクト放射 太陽の光に似た暖かさ	周囲の暖かさ 加熱された空気から

赤外線ヒーターの応用例

1. 家の暖房

赤外線ヒーターはリビングルーム、寝室、バスルームで使用されており、直接暖かさを提供します。多くの場合、壁パネルまたはポータブルユニットとして設置されます。これにより、部屋全体に影響を与えることなく、特定の領域を加熱することができます。これらは一般的に個人的な快適さのために使用されます。

2. 屋外スペース

これらのヒーターは、パティオ、バルコニー、屋外ダイニング エリアで使用されます。空気暖房の効果が低い屋外環境でも暖かさを提供します。レストランやカフェでは、お客様の快適さのためにそれらを使用しています。露出したスペースに最適です。

3. 工業用暖房

赤外線ヒーターは工場で材料の乾燥、硬化、加熱に使用されます。生産中に一貫した温度を維持するのに役立ちます。これにより、プロセスの制御と効率が向上します。製造ラインで広く使用されています。

4. 商業ビル

倉庫や広い作業場ではスポット加熱に赤外線ヒーターを使用しています。空間全体を加熱するのではなく、特定のゾーンに熱を集中させます。これは、エネルギー使用を効率的に管理するのに役立ちます。広い屋内エリアに適しています。

5. 農業用途

赤外線ヒーターは農場、温室、動物保護施設で使用されています。植物や家畜の適切な温度を維持するのに役立ちます。これにより、寒冷条件下での成長と保護がサポートされます。これらは通常、制御された環境で使用されます。

6. 特殊なアプリケーション

赤外線ヒーターは、サウナ、治療機器、ウェルネス システムで使用されます。リラクゼーションとトリートメントのために安定した熱を提供します。これらのシステムには、制御された一貫した加熱が必要です。これらは健康関連の用途で広く使用されています。

結論

赤外線ヒーターは、輻射熱を近くの表面に直接伝達することで機能し、石英、セラミック、ハロゲン、カーボン、ガス燃焼モデルなど、いくつかの主なタイプがあります。その構造、加熱方法、熱分布が従来の加熱システムとは異なります。この記事では、その主な長所、限界、家庭、商業スペース、産業環境における一般的な用途についても説明します。これらの点を総合すると、赤外線ヒーターがどのように機能するのか、そしてどこに最も関係があるのか​​を説明するのに役立ちます。
