熱交換器: 動作原理、種類、用途

熱交換器は、流体間で熱を伝達して温度を制御し、効率を向上させるのに役立ちます。この記事では、熱交換器とは何か、そしてそれがどのように機能するかを簡単に説明します。また、主なタイプと主要なコンポーネントについても説明します。さらに、パフォーマンスに影響を与える要因と、熱交換器が一般的に使用される場所についても理解できます。

カタログ

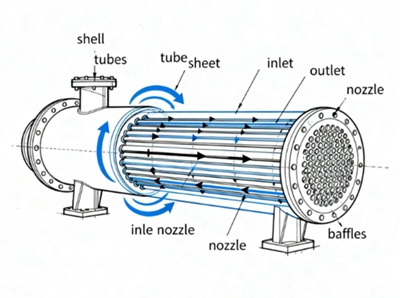

図 1. 熱交換器の概要

熱交換器とは何ですか?

熱交換器は、2 つ以上の流体を混合することなく熱を伝達するために使用される装置です。その主な目的は、熱エネルギーを熱い流体から冷たい流体に効率的に移動させることです。これらの流体は、システムに応じて、液体、気体、またはその両方の組み合わせになります。熱交換器は、温度を制御するために工業プロセス、HVAC システム、発電で広く使用されています。熱伝達の制御を可能にすることで、エネルギー効率とシステムパフォーマンスの向上に役立ちます。

熱交換器はどのように機能するのでしょうか?

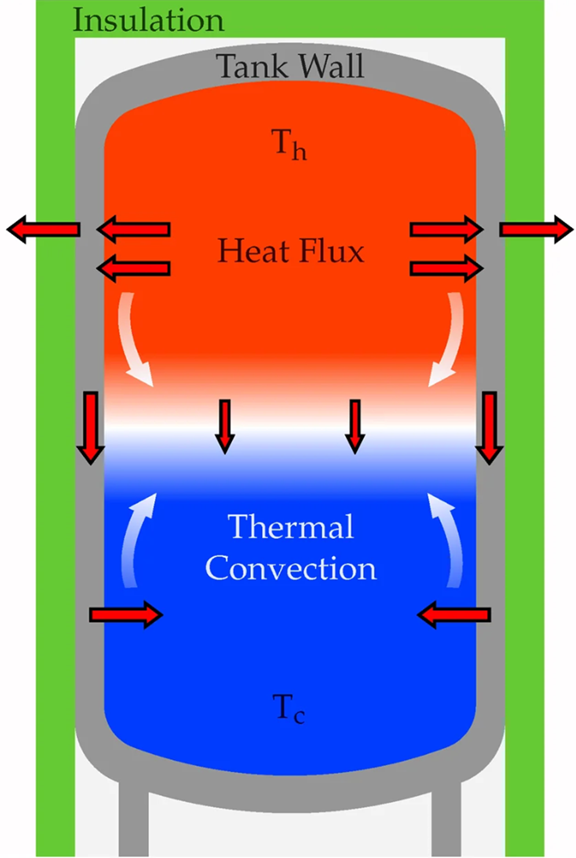

図 2. システム内の熱伝達と対流

熱交換器は、分離面を介して高温の流体から低温の流体に熱を伝達することで機能します。熱はまず流体を隔てる固体壁を通って伝導によって移動します。同時に、各流体が流れるときに内部で対流が発生し、熱が均一に分散されます。流体間の温度差により、この熱伝達プロセスが継続的に推進されます。熱い流体はエネルギーを失うと冷却され、冷たい流体はそのエネルギーを吸収して温まります。流れの動きは、効率的な熱交換を維持する上で重要な役割を果たします。このプロセスは、温度差と流体の動きが存在する限り継続します。

熱交換器の種類

シェルアンドチューブ熱交換器

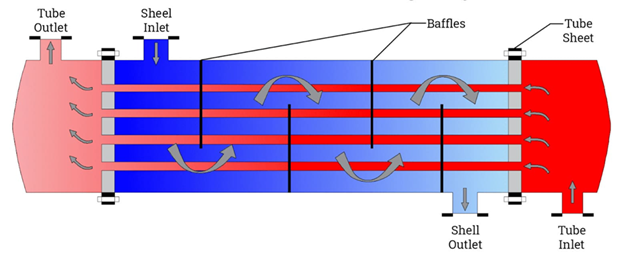

図 3. シェルアンドチューブ熱交換器の図

シェルアンドチューブ熱交換器は、円筒形のシェル内に封入されたチューブの束で構成される、広く使用されているタイプです。1 つの流体はチューブを通って流れ、もう 1 つの流体はシェル内のチューブの周りを流れます。流体が別々の経路を移動すると、熱は管壁を通って伝達されます。シェル内のバッフルが流れをガイドし、熱伝達効率を向上させます。この設計は耐久性があり、高圧および高温の用途に適しています。発電所、石油精製所、化学産業でよく使用されます。ただし、コンパクトな設計に比べてサイズが大きくなり、より多くのスペースが必要になる場合があります。

プレート式熱交換器

図 4. プレート熱交換器の設計

プレート熱交換器は、複数の薄い金属プレートを使用して流体間で熱を伝達するコンパクトな装置です。流体はプレートによって形成された交互のチャネルを流れ、混合することなく密接に接触します。この設計により表面積が大きくなり、熱伝達効率が向上します。通常、流れのパターンにより乱流が促進され、熱交換が促進されます。これは、HVAC システム、食品加工、冷凍でよく使用されます。プレート熱交換器はモジュール構造のため、掃除とメンテナンスが簡単です。ただし、非常に高圧の用途には理想的ではない可能性があります。

空冷熱交換器

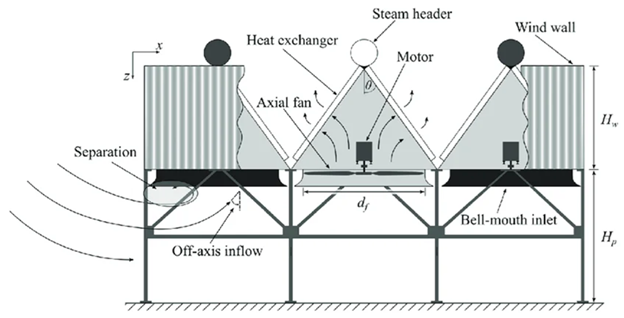

図 5. 空冷熱交換器システム

空冷熱交換器は、冷却に水や液体の代わりに周囲の空気を使用します。これは、フィン付きチューブと、表面全体に空気を吹き付けて熱を除去する大型ファンで構成されています。フィンは表面積を増やし、熱をより効果的に空気に伝達します。高温の流体がチューブを流れると、熱が周囲の空気に放出されます。これらのシステムは、発電所、石油化学施設、および遠隔地で一般的に使用されています。水が限られている、または水が入手できない場合に役立ちます。ただし、その性能は気温や環境条件によって異なります。

二重管熱交換器

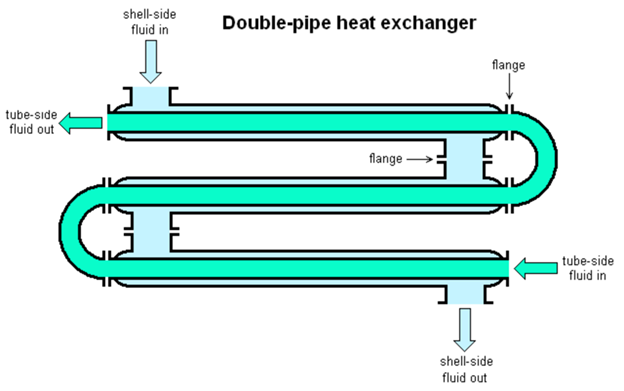

図 6. 二重管熱交換器のレイアウト

二重管熱交換器は、1本のパイプを別のパイプの中に配置したシンプルな設計です。一方の流体は内側のパイプを通って流れ、もう一方の流体は外側のパイプを通って流れます。熱伝達は 2 つの流体を隔てる壁を通じて発生します。効率を向上させるために、流れを並列または向流に配置できます。シンプルな構造のため、設置やメンテナンスが容易です。小規模で低容量のアプリケーションでよく使用されます。ただし、表面積が限られているため、大規模な産業システムには適していません。

フィン付きチューブ熱交換器

図 7. フィン付きチューブ熱交換器の設計

フィン付きチューブ熱交換器は、フィンと呼ばれる拡張表面を使用して熱伝達を改善します。これらのフィンはチューブに取り付けられ、周囲の流体にさらされる表面積を増やします。流体がチューブ内を流れると、熱がフィンに伝達され、次に外部環境に伝達されます。この設計は、空気などの熱伝達能力が低い流体の場合に特に効果的です。ラジエーター、エアコン、産業用冷却システムでよく使用されます。表面積の増加により、サイズを大幅に増やすことなく全体の効率が向上します。ただし、フィンにはほこりが溜まる可能性があるため、定期的な掃除が必要な場合があります。

熱交換器の構成部品

チューブ - チューブは熱交換器を通して作動流体の 1 つを運びます。それらは流体間で熱伝達が起こる表面を提供します。それらの配置は、流れの方向と熱交換効率の制御に役立ちます。

プレート - プレートは、熱伝達を可能にしながら流体を分離するチャネルを作成します。表面接触を最大化し、効率を向上させるために薄いです。プレートは、コンパクトな熱交換器設計で一般的に使用されます。

シェル - シェルは、内部コンポーネントをまとめて保持する外側のケーシングです。チューブまたは内面の周囲に流体の流れを導きます。また、構造的なサポートと封じ込めも提供します。

フィン - フィンは、熱伝達面積を増やすために追加された拡張された表面です。特に空気が関与する場合、熱放散の向上に役立ちます。フィンは空冷システムでよく使用されます。

ヘッダー- ヘッダーは流体を複数のチューブまたはチャネルに均等に分配します。熱交換器全体に一貫した流れを確保します。適切な分布により、効率的な熱伝達が維持されます。

熱交換器に使用される材料

銅 ・銅は熱伝導性に優れており、効率よく熱を伝えるのに最適です。HVAC および冷凍システムで広く使用されています。製造時の成形や接合も容易です。

アルミニウム ・アルミは軽量で熱伝導性に優れています。空冷式熱交換器や自動車用熱交換器によく使用されています。耐食性に優れているので屋外での使用に適しています。

ステンレス鋼 - ステンレス鋼は高い強度と耐食性を備えています。過酷な環境や化学用途に適しています。耐久性が必要とされる箇所によく使用されます。

炭素鋼 - 炭素鋼は強力で、産業用途にコスト効率が優れています。腐食がそれほど心配されないシステムで使用されます。大型ユニットに優れた構造サポートを提供します。

チタン - チタンは、特に海水中での耐腐食性に優れています。海洋および腐食性の高い環境で使用されます。高価ではありますが、耐用年数が長くなります。

熱交換器の性能要素

熱伝達係数 - この係数は、流体間での熱の移動のしやすさを測定します。係数が大きいほど、熱伝達効率が優れていることを意味します。流体の性質や表面状態によって異なります。

温度差 - 温度差が大きいほど、熱伝達が速くなります。この違いが熱交換プロセス全体を推進します。安定した勾配を維持するとパフォーマンスが向上します。

流量 - 流量は、熱がどのくらい速く運び去られるか、または供給されるかに影響します。流量が高くなると熱伝達が向上しますが、エネルギー使用量が増加する可能性があります。効率を高めるには適切なバランスが必要です。

圧力損失 - 圧力降下は、流動中に流体が直面する抵抗を指します。圧力損失が大きいとシステム効率が低下し、エネルギー消費が増加する可能性があります。それは設計で制御する必要があります。

表面積 - より大きな表面積により、より多くの熱が伝達されます。デザインでは、フィンやプレートを使用して面積を増やすことがよくあります。これにより、システム全体の効率が向上します。

熱交換器のメリットとデメリット

熱交換器のメリット

• システムのエネルギー効率を向上させる

• 運用コストの削減

• 温度制御をサポート

• さまざまな種類の液体に対応

• プロセスの信頼性を向上

• 多くの業界で広く使用されています

熱交換器のデメリット

• 設置に費用がかかる場合がある

• 定期的なメンテナンスが必要

• 汚れは効率を低下させる可能性があります

• 大規模なシステムにはより多くのスペースが必要です

• パフォーマンスは条件によって異なります

• 時間の経過とともに漏れが発生する可能性があります

熱交換器の用途

1. HVAC システム

熱交換器は、暖房、換気、空調システムで室内温度を調整するために使用されます。空気の流れや流体の間で熱を伝達し、快適さを維持するのに役立ちます。これにより、建物のエネルギー効率が向上します。それらはエアコンや暖房ユニットによく見られます。

2. 発電

発電所では、水を蒸気に変換し、システムを冷却するために熱交換器が使用されます。これらはエネルギー生産と熱管理において重要な役割を果たします。効率的な熱伝達により、プラント全体のパフォーマンスが向上します。ボイラーや凝縮器に使用されます。

3. 自動車産業

車にはラジエーターやインタークーラーなどの熱交換器が使用されています。これらのコンポーネントは、エンジン温度の制御とパフォーマンスの向上に役立ちます。過熱を防ぎ、エンジンの寿命を延ばします。これらは最新の自動車システムで使用されています。

4. 化学処理

熱交換器は、化学反応中の温度を制御するために使用されます。安全で安定した動作状態を維持するのに役立ちます。適切な温度管理により製品の品質が向上します。化学プラントで広く使用されています。

5. 石油・ガス産業

石油精製所では、熱交換器が処理および精製中の温度を管理します。効率を向上させ、エネルギーの無駄を削減します。これらは上流と下流の両方の操作で使用されます。彼らの役割は大規模生産において重要です。

6. 飲食業界

熱交換器は殺菌と温度制御に使用されます。適切な加熱および冷却条件を維持することで食品の安全性を確保します。これにより、製品の品質と保存期間が維持されます。これらは乳製品や飲料の加工によく使用されます。

結論

熱交換器は、システムの安定性と生産性を維持しながら、流体間で熱エネルギーを効率的に移動させる上で重要な役割を果たします。それらの性能は、設計タイプ、内部コンポーネント、材料の選択、および温度差、流量、表面積などの要因によって異なります。コンパクトな HVAC ユニットから大規模な産業システムまで、さまざまなタイプの熱交換器がさまざまな動作条件に適しています。熱交換器はその幅広い用途に応じて、エネルギー効率、温度制御、信頼性の高い動作にとって依然として不可欠です。
