簡単に学べる押しボタンスイッチの説明

押しボタンスイッチを使用すると、押すだけで電気回路を簡単に制御できます。この記事では、押しボタン スイッチとは何か、その仕組み、内部の主要部品について説明します。また、操作、接点構成、ポールとスローに基づいたさまざまなタイプについても理解します。さらに、それらがどこで使用されるか、他のスイッチとの比較、および適切なスイッチの選択方法についても説明します。

カタログ

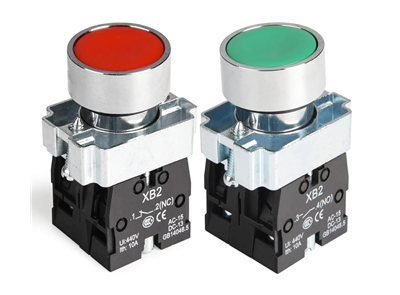

図 1. 押しボタン スイッチ

押しボタンスイッチとは何ですか?

押しボタン スイッチは、ボタンを押すことによって回路を手動で制御するために使用される単純な電気装置です。これは、ユーザーによる素早い入力が必要なコントロール パネル、機械、電子機器でよく見られます。このタイプのスイッチを使用すると、ユーザーは 1 回押すだけでアクションを開始、停止、またはトリガーできます。低電力システムと高電力システムの両方で簡単な操作と信頼性の高いパフォーマンスを実現するように設計されています。

押しボタン スイッチは、直接的かつ直感的な制御が可能なため、広く使用されています。多くの場合、アクセスしやすいようにパネルや機器に設置されます。これらのスイッチは、用途に応じてさまざまなサイズ、形状、材質で入手できます。その主な目的は、複雑なメカニズムを使用せずに電気機能を制御するための高速かつ効率的な方法を提供することです。

押しボタンスイッチの動作原理

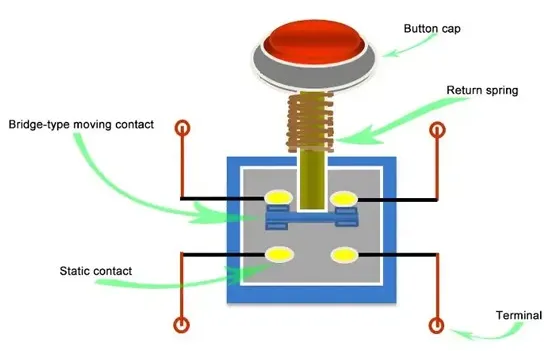

図 2. 動作メカニズム

押しボタンスイッチは、ボタンが押されたときに電気回路の状態を変化させることによって機能します。力が加えられない場合、回路はデフォルトの状態 (設計に応じて開いているか閉じているか) のままになります。ボタンを押すと内部機構に力が加わり、電気接点が動きます。この動きにより、電流が流れるか、瞬時に電流が流れなくなります。

ボタンを放すと、スイッチは元の状態に戻り、回路がデフォルトの状態に戻ります。この素早い移行により、リアルタイムでの電気信号の信頼性の高い制御が保証されます。接点位置の変化は電流の流れに直接影響し、スイッチが回路内の制御点として機能します。このシンプルな動作により、押しボタンスイッチは正確な繰り返し操作に効果的です。

押しボタンスイッチの構成部品

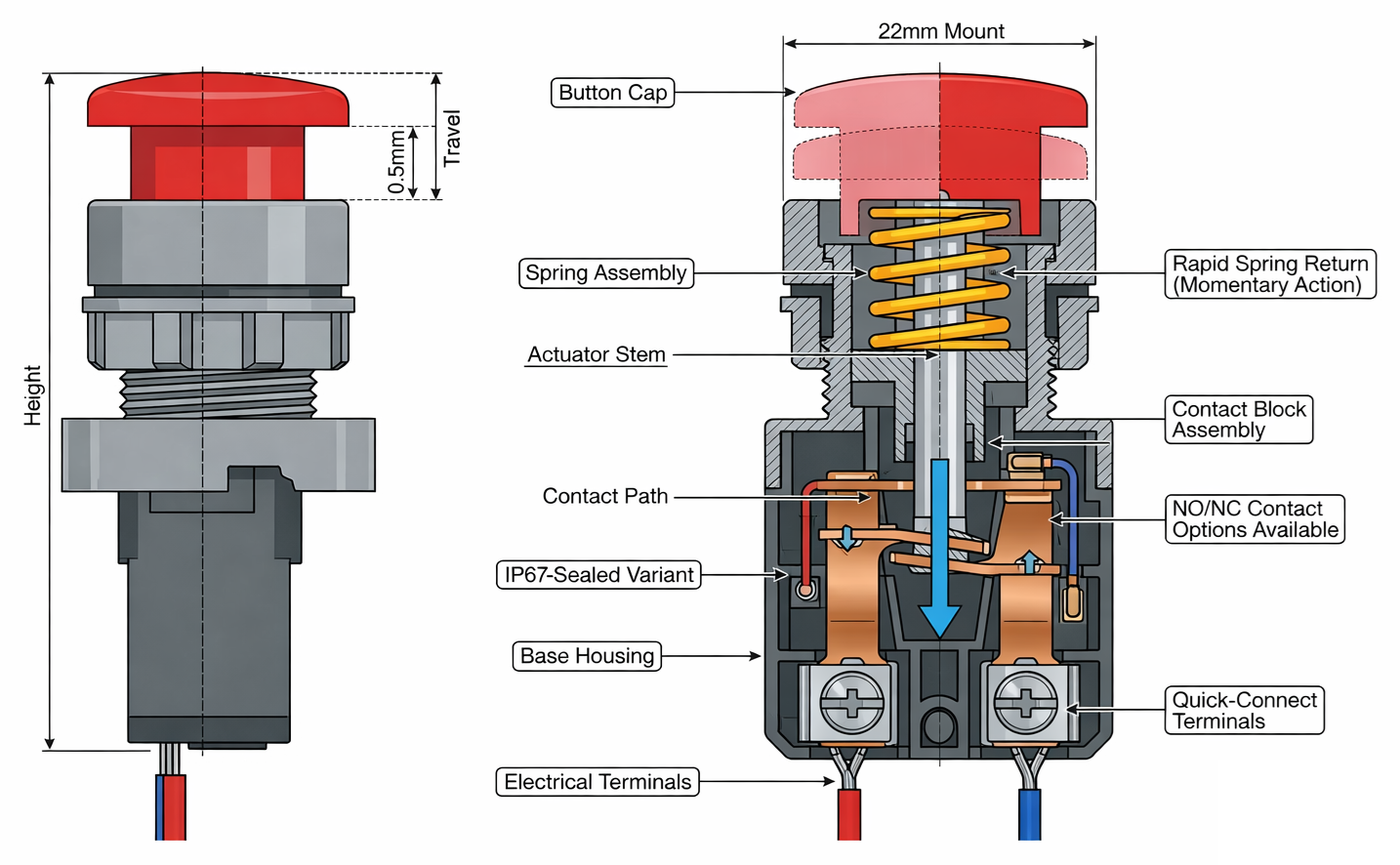

図 3. プッシュボタンの内部構造

• ボタンキャップ（アクチュエーター）

ボタンキャップは、スイッチを操作するときに押す目に見える部分です。簡単に接触できるように設計されており、識別できるようにさまざまな色や形を用意しています。アクチュエータは加えられた力を内部機構に伝達します。その設計により、繰り返し使用してもスムーズで一貫したプレス動作が保証されます。

• リターンスプリング

リターンスプリングは、ボタンを押した後にボタンを元の位置に戻す役割を果たします。圧縮されると機械的エネルギーが蓄えられ、力が取り除かれると解放されます。これにより、スイッチが迅速かつ確実にリセットされます。スプリングは、操作中に一貫した触感フィードバックを維持するのにも役立ちます。

• 可動接点（ブリッジ接点）

ボタンを押すと可動接点の位置が移動します。スイッチ内の電気経路を接続または切断します。この部品は、繰り返しの接触サイクルに耐えられる耐久性を考慮して設計されています。その動きは、回路に電流が流れるかどうかを直接決定します。

• 静的接触

静的接点はスイッチ内に固定されたままで、可動接点の接続点として機能します。可動接点に触れると電気経路が形成されます。これらの接点は通常、効率的な電流伝達のために導電性材料で作られています。安定した位置により、一貫したスイッチング性能が保証されます。

• コンタクトブロックAss'y

コンタクトブロックはコンタクトシステムを収容し、適切な位置合わせをサポートします。これにより、動作中に可動接点と静的接点が正しく接触することが保証されます。この構造により、電気的信頼性が維持され、摩耗が軽減されます。また、一部のスイッチ設計ではモジュール式の交換も可能です。

• 端子（電気接続）

端子は、ワイヤが接続される外部接続ポイントです。これらにより、スイッチを電気回路に統合することができます。これらの端子には、ネジ式、はんだ式、またはクイック接続端子があります。適切な端子設計により、確実で安定した電気接続が保証されます。

• ハウジング（本体・ベース）

ハウジングはすべての内部コンポーネントを密閉し、機械的保護を提供します。通常、耐久性のあるプラスチックまたは金属素材で作られています。このハウジングは、パネルまたはエンクロージャへの取り付けもサポートしています。内部部品を埃、湿気、機械的損傷から保護します。

押しボタンスイッチの種類

運用に基づいて

1. モーメンタリ押しボタンスイッチ

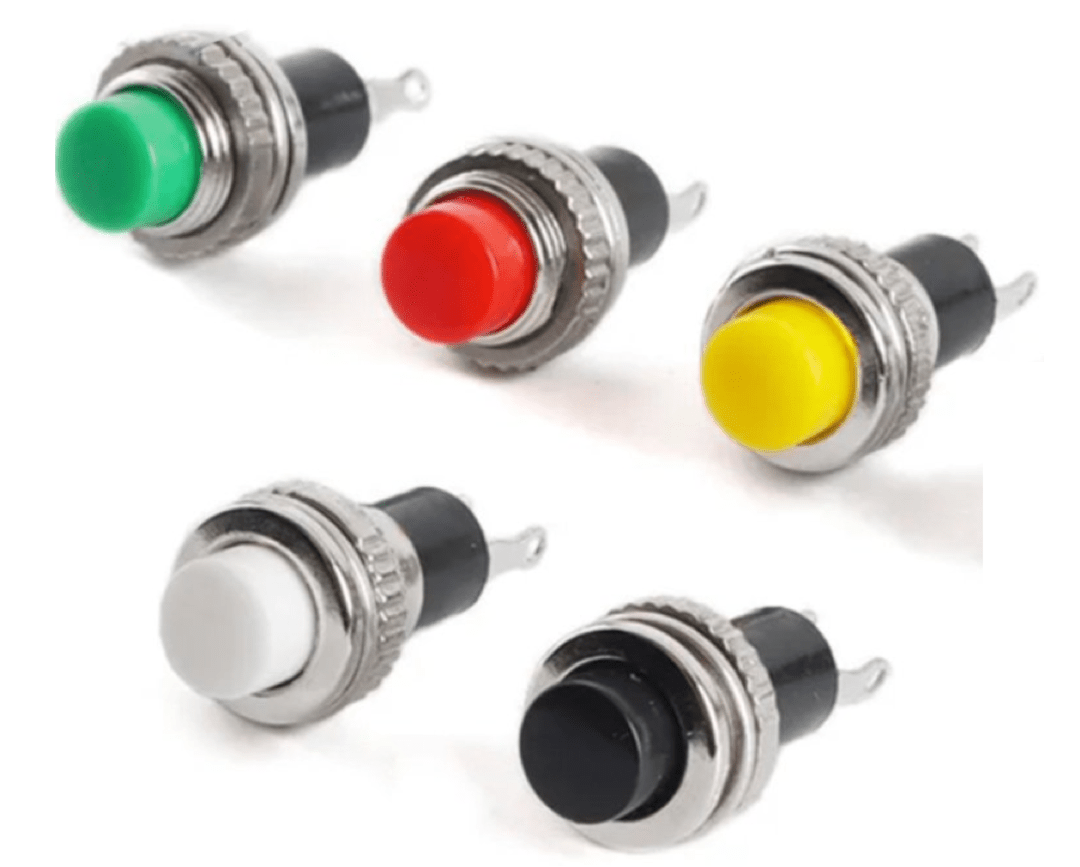

図 4. モーメンタリ スイッチの例

モーメンタリー押しボタン スイッチは、押している間だけアクティブになるタイプのスイッチです。圧力が解除されると自動的に元の状態に戻ります。この動作は、ドアベルや制御信号など、一時的なアクティブ化が必要なアプリケーションでよく使用されます。クイックリターンアクションにより、正確で短時間のコントロールが保証されます。

これらのスイッチは、操作中に即時に応答するように設計されています。押すと変化がトリガーされ、放すと即座にアクションが停止します。このため、継続的なアクティベーションが必要ないシステムに適しています。シンプルな操作と素早いリセット動作により、制御パネルや電子機器で広く使用されています。

2. ラッチング（保持）押しボタンスイッチ

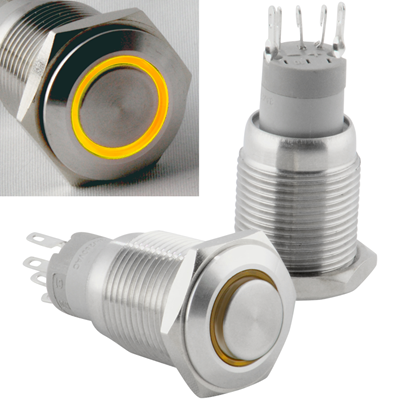

図 5. ラッチング スイッチの例

ラッチ式押しボタン スイッチは、押された後、最後の位置に留まるタイプのスイッチです。ボタンを 1 回押すと、もう一度押して状態を変更するまでアクティブなままになります。これにより、継続的に圧力を加えなくてもスイッチの機能を維持できます。電気システムのオン/オフ制御によく使用されます。

このタイプのスイッチは、一定の状態を必要とするアプリケーションに安定した動作を提供します。ユーザーは回路をアクティブにしておくためにボタンを押し続ける必要はありません。もう一度押すと状態が元に戻り、デバイスの制御が容易になります。その維持された動作は、電力制御や機器の操作に役立ちます。

接点構成に基づく

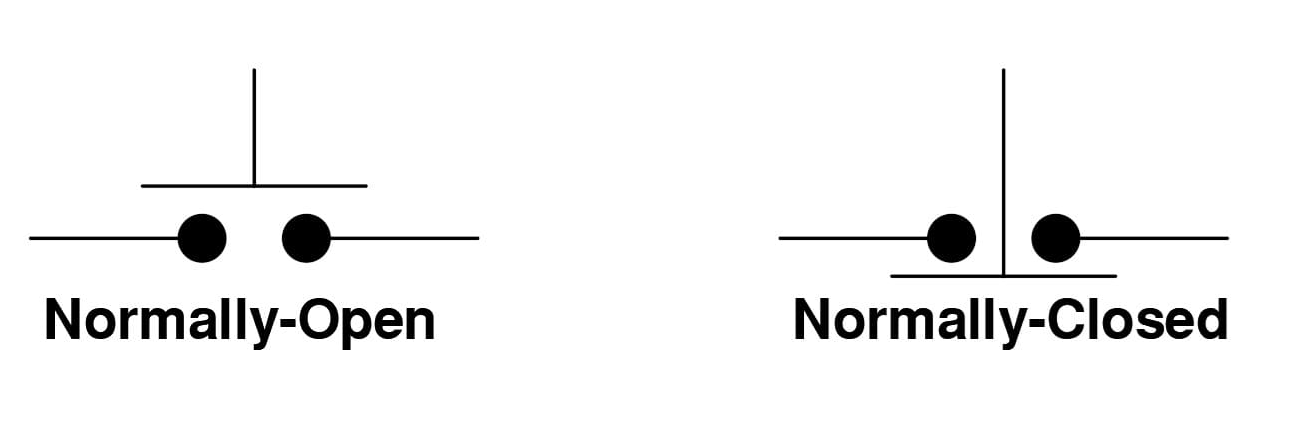

図 6. NO と NC の関係図

1. ノーマルオープン (NO)

常開押しボタン スイッチは、デフォルト状態で回路が開いているタイプのスイッチです。つまり、ボタンを押すまで電流は流れません。ボタンが押されると、接点が閉じて回路に電流が流れるようになります。解放されると、回路は開いた状態に戻ります。

このタイプの構成は、必要な場合にのみアクティブ化を必要とする制御システムで一般的に使用されます。これにより、ユーザーがトリガーしない限り、回路は非アクティブのままになります。この動作は、動作中にギャップが閉じる一般的な接触図に明確に示されています。スタートボタンや信号入力などに広く使われています。

2. ノーマルクローズ (NC)

常閉押しボタン スイッチは、デフォルト状態で回路が閉じているタイプのスイッチです。これにより、ボタンが押されていないときに電流が流れ続けることができます。ボタンを押すと回路が開き、電流が遮断されます。ボタンを放すと閉回路状態に戻ります。

この構成は、安全システムや緊急停止機能で一般的に使用されます。これにより、意図的に中断されない限り、回路は確実にアクティブのままになります。動作中の接触状態の変化を標準図でわかりやすく表現します。保護のために電流の遮断が必要な用途に役立ちます。

ポールアンドスローをベースに

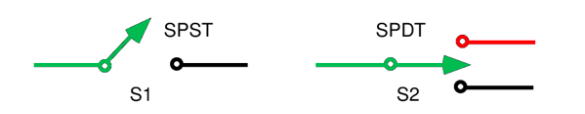

図 7. SPST と SPDT の図

SPST および SPDT は、1 つの電気回路を制御する単極スイッチ構成です。SPST (単極単投) スイッチには 1 つの入力と 1 つの出力があり、簡単なオン/オフ制御が可能です。これは、回路を接続または切断する基本的なスイッチとして機能します。これにより、単純な切り替えタスクに適しています。

SPDT (単極双投) スイッチも 1 つの回路を制御しますが、2 つの可能な出力パスを提供します。これにより、電流を 2 つの接続のいずれかに流すことができます。これは、2 つの異なる回路またはモードの間で選択するのに役立ちます。この図は通常、2 つの出力間の 1 つの入力スイッチングを示しています。

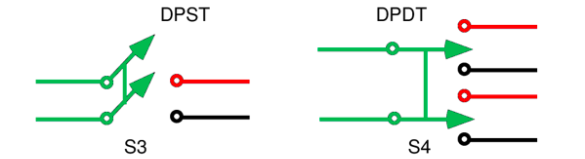

図 8. DPST と DPDT の図

DPST および DPDT は、複数の回路を同時に制御するように設計された二極スイッチ構成です。DPST (二極単投) スイッチは、1 つのアクションで 2 つの別々の回路を同時に制御できます。これにより、両方の回路を同時にオンまたはオフにすることができます。これは、同期制御が必要なアプリケーションに役立ちます。

DPDT (双極双投) スイッチは 2 つの回路を制御し、それぞれに 2 つのスイッチング パスを提供します。複数の方法で電流の方向を変えることにより、より複雑なスイッチングが可能になります。この構成は、反転回路や高度な制御システムで一般的に使用されます。この図は通常、2 セットの出力間でスイッチングする 2 つの極を示しています。

押しボタンスイッチのメリットとデメリット

押しボタンスイッチのメリット

• シンプルで操作が簡単

• 速い応答時間

・コンパクトかつ省スペース設計

• 繰り返し使用しても信頼性が高い

• さまざまなサイズとスタイルをご用意

• 低電力システムと高電力システムの両方に適しています

押しボタンスイッチの限界

• 複雑なスイッチに比べて制御が限定的

• 時間の経過による機械的磨耗

• 物理的な相互作用が必要

• 過酷な環境では保護が必要な場合があります

• サポート回路なしの連続スイッチングには理想的ではありません

押しボタンスイッチの用途

1. 産業用制御盤

押しボタン スイッチは、産業用機械のスタート、ストップ、リセット機能によく使用されます。機器を扱うオペレーターに迅速かつ直接的な制御を提供します。明確なラベルと色分けにより、安全性と効率が向上します。これらのスイッチは、機械を確実に動作させるのに適しています。

2. 家庭用電化製品

家電製品やガジェットなどの日常的なデバイスの多くは、ユーザー入力に押しボタン スイッチを使用します。複雑なインターフェイスを使用せずに機能を簡単に制御できます。コンパクトなサイズなので、小型電子機器に適しています。使いやすさと利便性が向上します。

3. 自動車システム

押しボタンは、エンジン始動、ホーン作動、制御システムなどの機能のために車両で使用されます。運転中に重要な操作に素早くアクセスできます。その耐久性により、さまざまな条件下でも信頼できるパフォーマンスが保証されます。これらのスイッチはドライバーのコントロールと快適性を強化します。

4. 医療機器

医療機器は、正確で制御された操作のために押しボタン スイッチを使用します。機器を安全かつ効率的に操作できるようになります。彼らの反応的な行動はさまざまな状況で重要です。清潔で密閉されたデザインは、衛生のためによく使用されます。

5. ホームオートメーションシステム

押しボタンは、照明、セキュリティ、デバイス制御のためにスマート ホーム システムで使用されます。これらは、自動化された機能を制御するためのシンプルなインターフェイスを提供します。電子システムとの統合により、汎用性が高まります。現代の住宅の利便性を向上させます。

6. 制御および計装システム

測定および制御システムでは、機能をトリガーしたり設定を調整したりするために押しボタンが使用されます。これらは、システム制御のための正確な手動入力を提供します。その信頼性により、機密性の高いアプリケーションでも一貫したパフォーマンスが保証されます。これらのスイッチは、テストおよびモニタリング設定で広く使用されています。

押しボタン スイッチ vs トグル スイッチ vs ロッカー スイッチ

特徴	押しボタン スイッチ	トグルスイッチ	ロッカースイッチ
作動力	1.5 ～ 5 N（代表値）	2～6N（代表値）	2 ～ 5 N (代表値)
移動距離	0.5～3mm	2～6mm	1.5～4mm
操作の種類	瞬間的または ラッチング	メンテナンスのみ	メンテナンスのみ
電気的寿命	100,000～1,000,000 サイクル	50,000～200,000 サイクル	50,000～150,000 サイクル
機械的寿命	最大 1,000,000+ プレス機	100,000～500,000 トグル	100,000～300,000 プレス機
接点の定格	0.1A～10A（低～ 中)	3A～20A（中型） 高い）	6A～20A（中型） 高い）
取付穴 サイズ	8mm、12mm、16mm、 22mm	通常6mm～12mm	20mm～30mm 長方形の切り欠き
パネルの厚さ	1～6mm	1～5mm	1～4mm
スイッチング速度	10 ミリ秒未満 応答	10～20ミリ秒	10～20ミリ秒
お問い合わせ 抵抗	≤50mΩ（代表値）	≤20mΩ（代表値）	≤20mΩ（代表値）
密閉性の評価	最大IP67/IP68 利用可能	通常、 IP40～IP65	通常、 IP40～IP65
イルミネーション オプション	コモン(LED リング/インジケーター）	限定	共通（バックライト付き） 種類）
端子の種類	はんだ、ネジ、 クイックコネクト	はんだ、ネジ	クイック接続、 刃
動作温度	-25℃～+85℃ 典型的な	-20℃～+85℃	-20℃～+85℃

結論

押しボタン スイッチは、簡単な手動入力を通じて電気回路を制御する信頼性の高い簡単な方法を提供します。それらの動作は、基本的な接点の動作に基づいており、明確に定義された内部コンポーネントと、モーメンタリ、ラッチ、NO/NC、さまざまな極および投球タイプなどのさまざまな構成によってサポートされています。機械的磨耗などのいくつかの制限があるにもかかわらず、高速応答、コンパクトな設計、多用途性により、業界全体で広く使用されています。適切なスイッチの選択は、適切なパフォーマンスと長期的な信頼性を確保するために、電気定格、動作タイプ、環境、およびビルド品質に依存します。
